工业小型双轴破碎设备结构设计

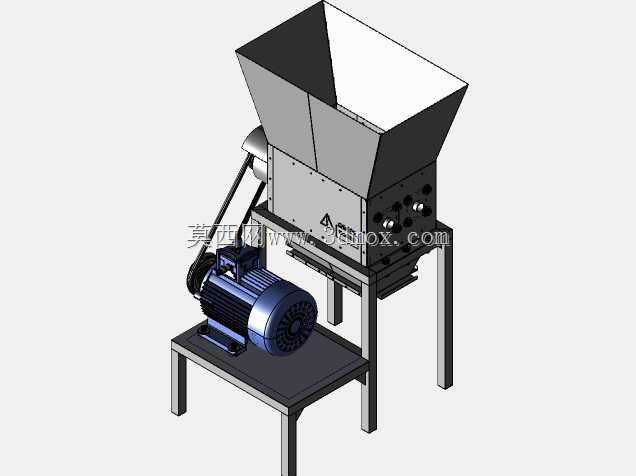

　　这款小型双轴破碎设备的三维结构，主要面向小体量固废预处理、边角料回收破碎场景设计，适配小型加工厂、废品回收站点的日常破碎作业需求，可处理塑料边角料、小型木质废料、轻薄金属屑、废包装材料等常见待破碎物料，相比大型破碎设备占地更小，适配厂房空间有限的作业场景。从结构布局来看，设备整体采用立式分层设计，顶部为扩口式进料斗，进料斗采用上宽下窄的倒梯形结构，进料口边缘做外翻折边处理，既能够扩大进料承接范围，避免投料过程中物料洒落，也能通过折边结构提升料斗整体刚性，减少物料冲击带来的结构变形。破碎腔位于进料斗下方，采用双轴平行布置的刀组结构，刀轴上交错安装破碎刀片，相邻刀片间隙经过匹配设计，能够在两根刀轴相对转动时，通过剪切、撕扯、

　　挤压的共同作用将进入腔体内的物料破碎至设定粒径，破碎腔侧壁做加厚处理，对应刀轴轴承安装位设计有加强筋结构，避免长期破碎作业中腔体出现开裂变形。动力单元采用侧置下挂布局，驱动电机安装在机架下层的独立安装平台上，通过带传动结构将动力传递至破碎腔的主动刀轴，主动轴再通过齿轮啮合带动从动轴反向转动，带传动结构能够在破碎过程中遇到过硬物料时起到过载缓冲作用，避免硬冲击直接损坏电机与刀组，同时侧置布局也能减少设备整体的竖向高度，降低设备重心，提升运行稳定性。机架采用方管焊接框架结构，四根竖向支腿作为主要承重构件，支腿底部设计有安装固定板，可通过膨胀螺栓与地面基础固定，减少设备运行过程中的振动位移，

　　下层电机安装平台与上层破碎腔安装位之间设置斜向支撑筋，提升框架整体的抗扭刚性。设计过程中重点考虑了日常维护的便利性，破碎腔侧面设计有可拆卸的检修盖板，拆开后可直接观察刀组磨损情况，也可快速更换磨损的刀片，电机安装平台设计有长条形调节孔，可通过调整电机位置张紧传动皮带，无需拆解其他结构即可完成日常维护操作。设备的安装边界预留了足够的操作空间，进料斗高度适配人工投料的作业高度，出料口位于破碎腔正下方，可直接对接收集容器或者下游输送设备，无需额外增设出料转接结构，整体结构紧凑，没有冗余设计，所有受力构件的截面尺寸都经过载荷校核，能够满足连续8小时作业的强度要求，刀组与腔体之间的间隙做了密封处理，避免破碎过程中细碎物料从缝隙溢出，改善作业现场的环境。
