固体回收燃料SRF处理生产线整体布局

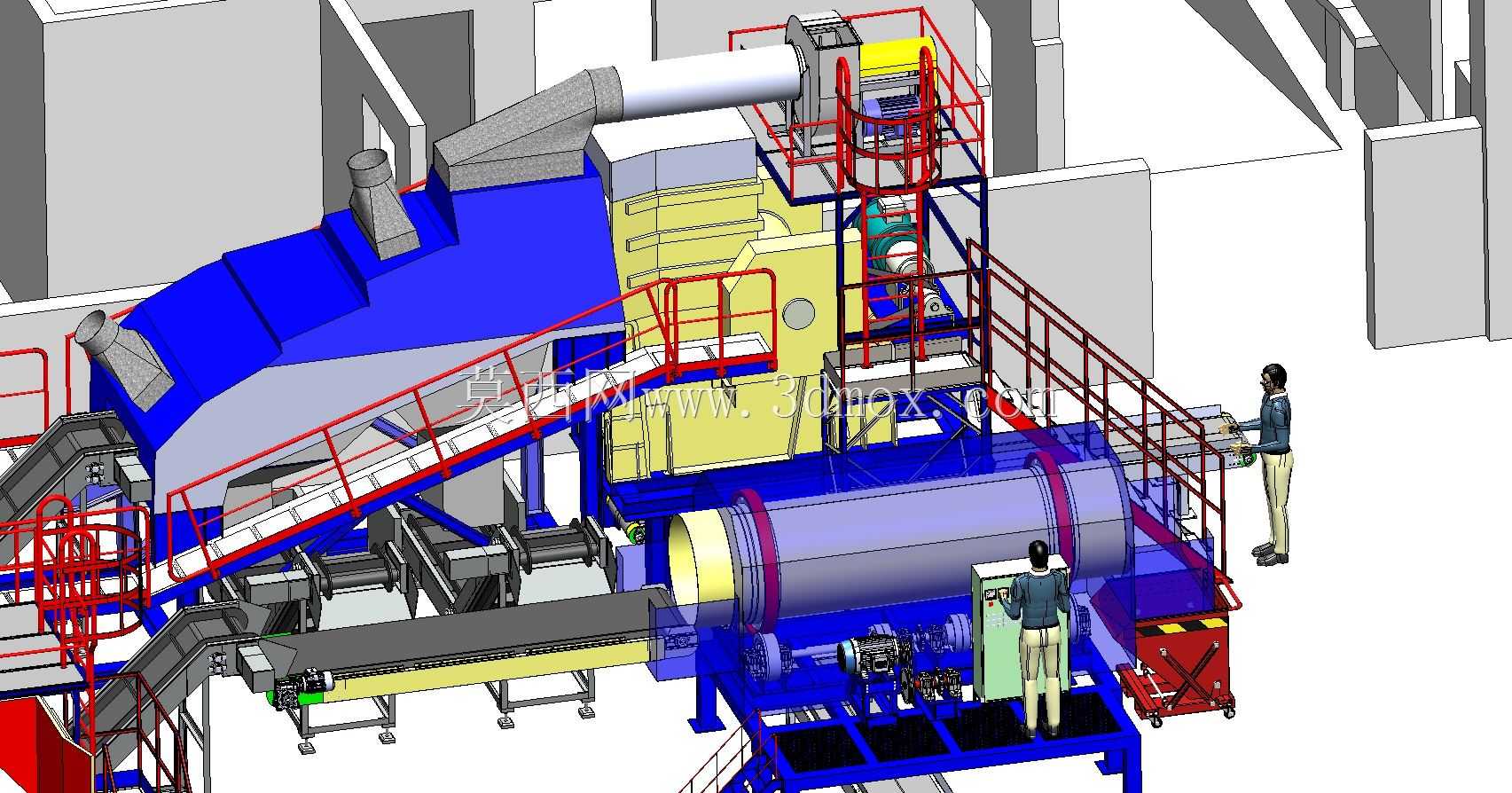

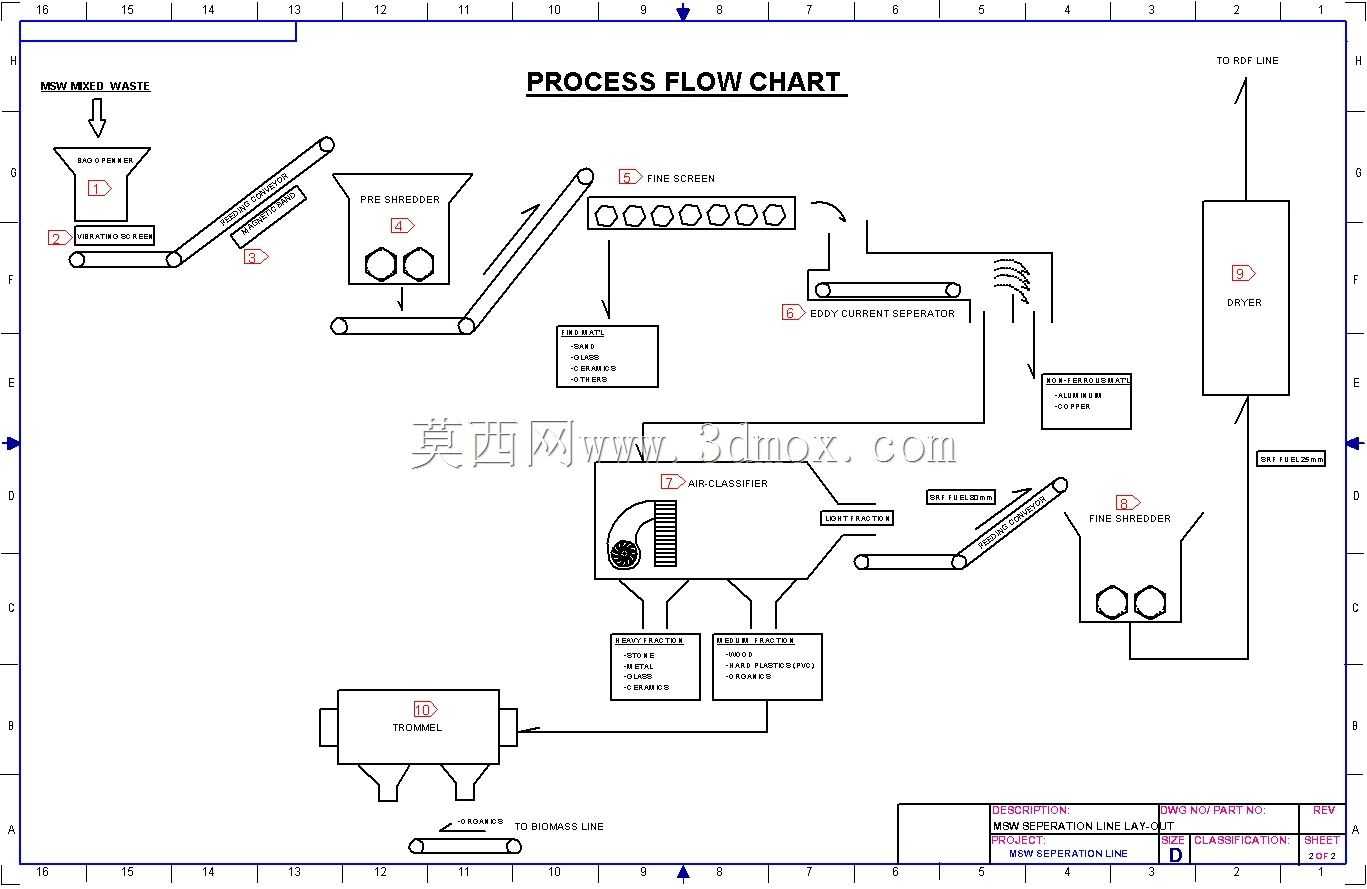

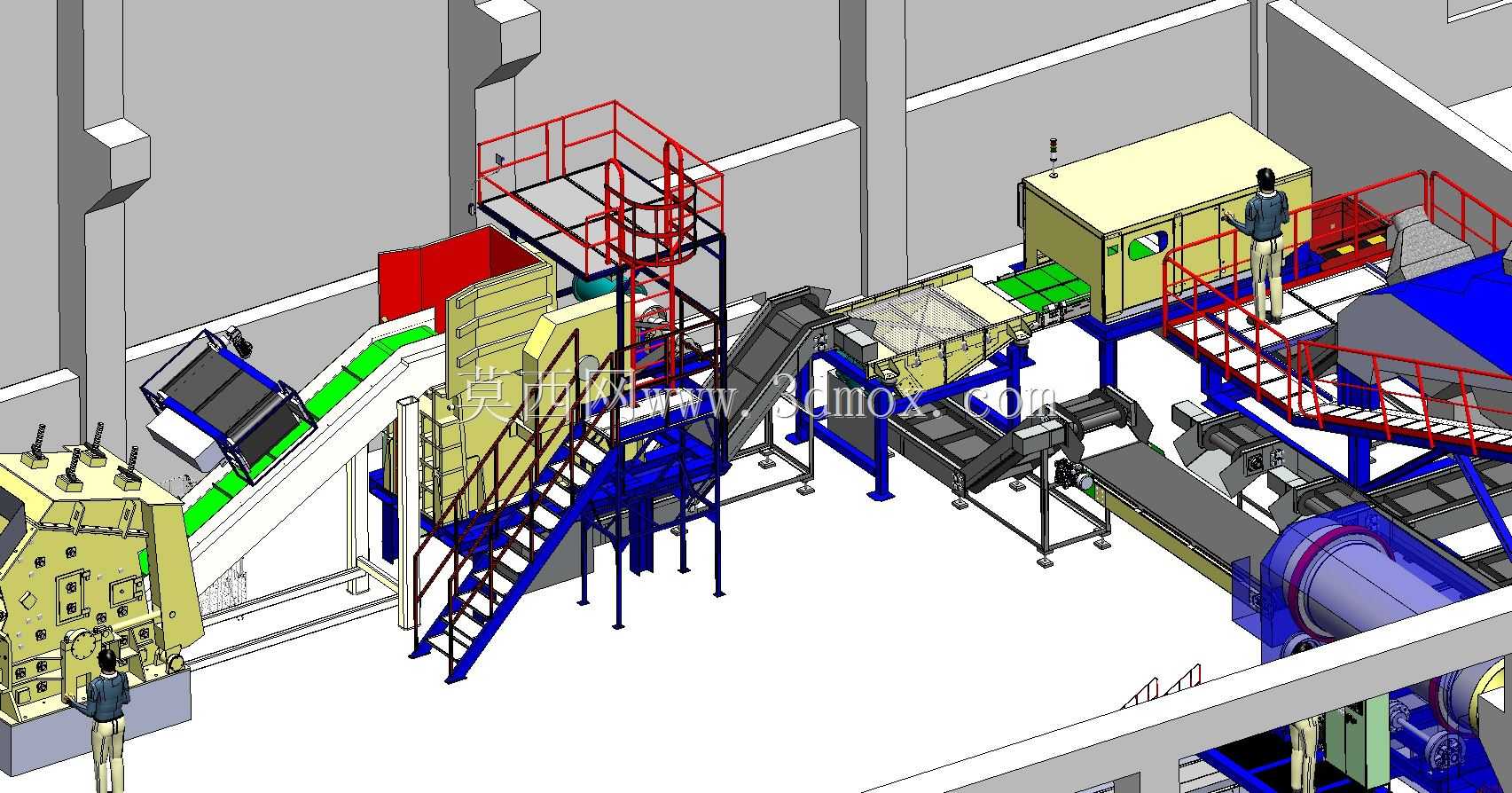

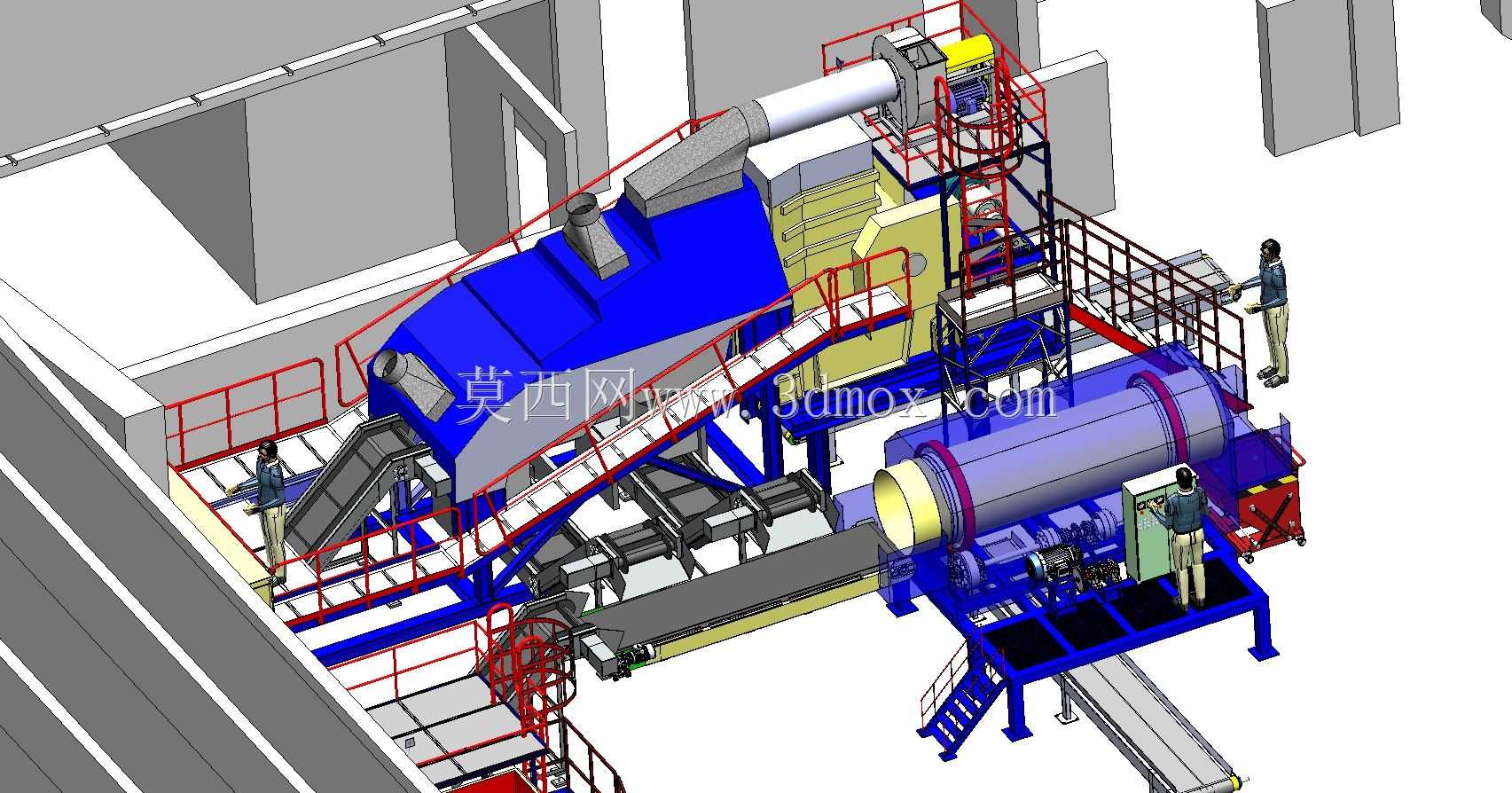

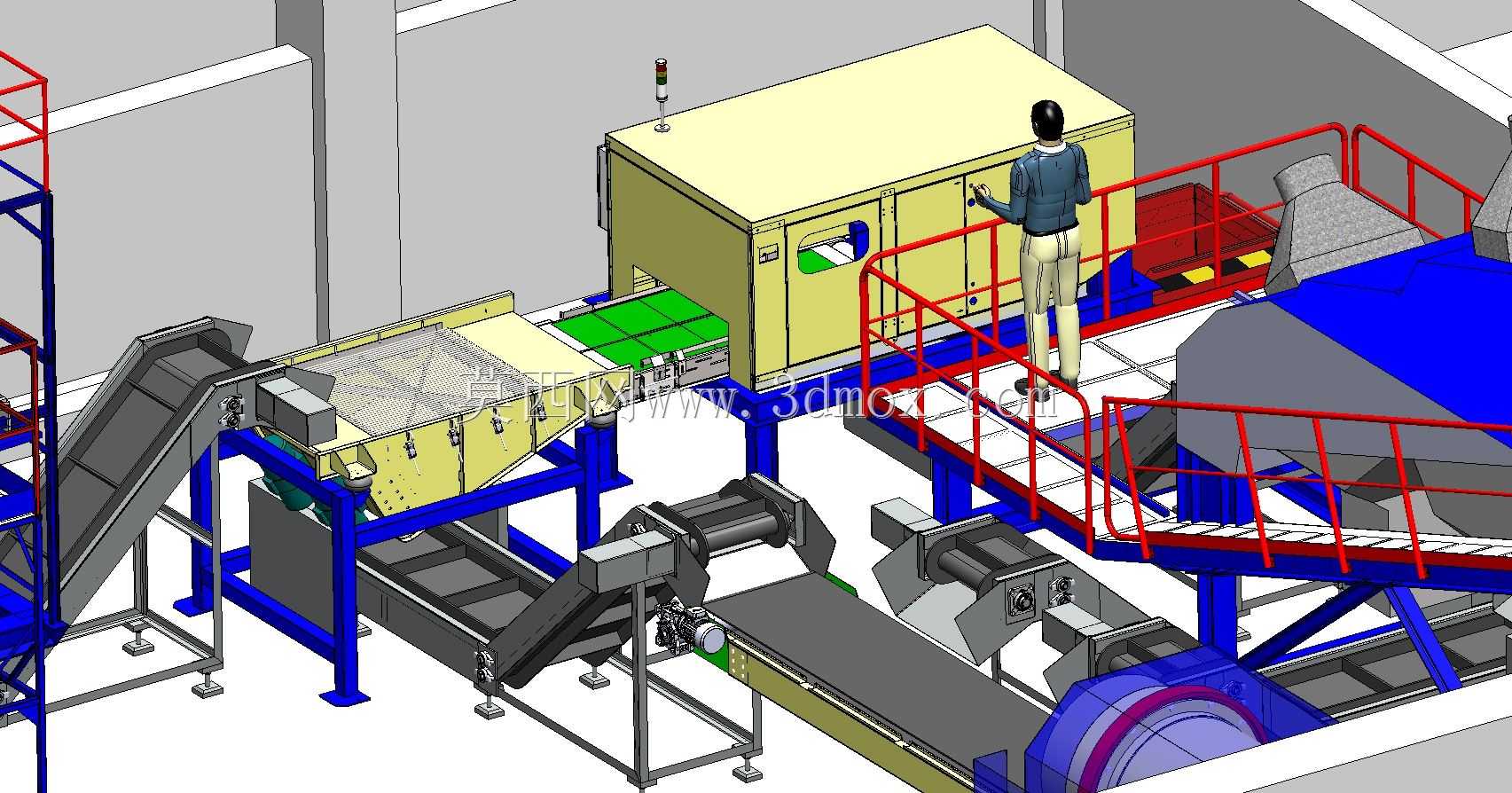

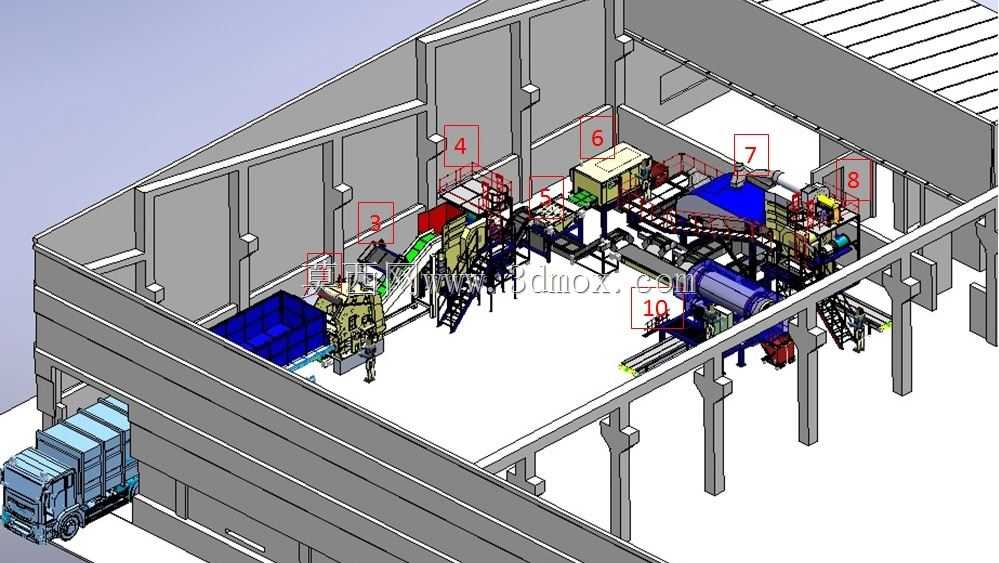

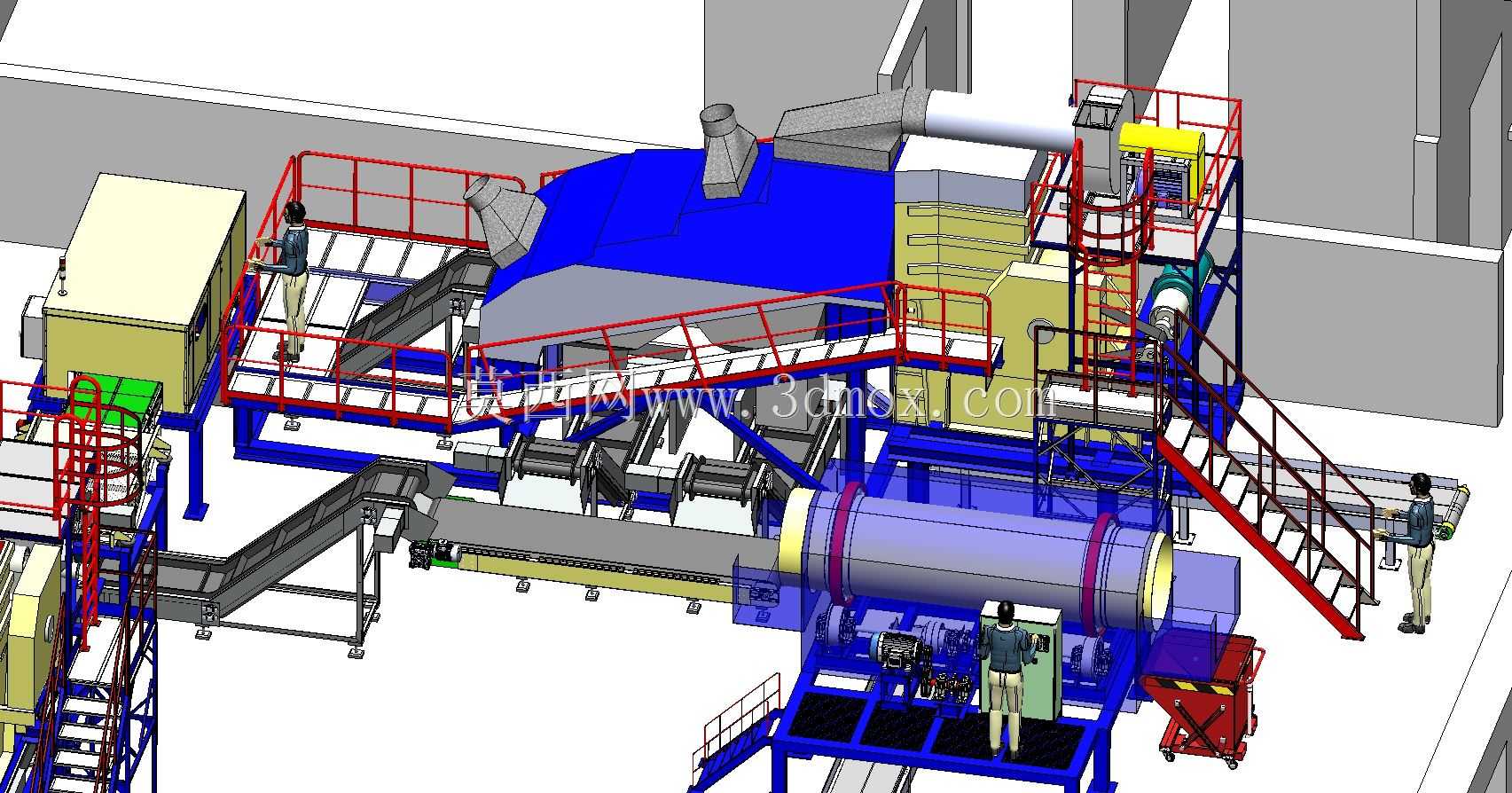

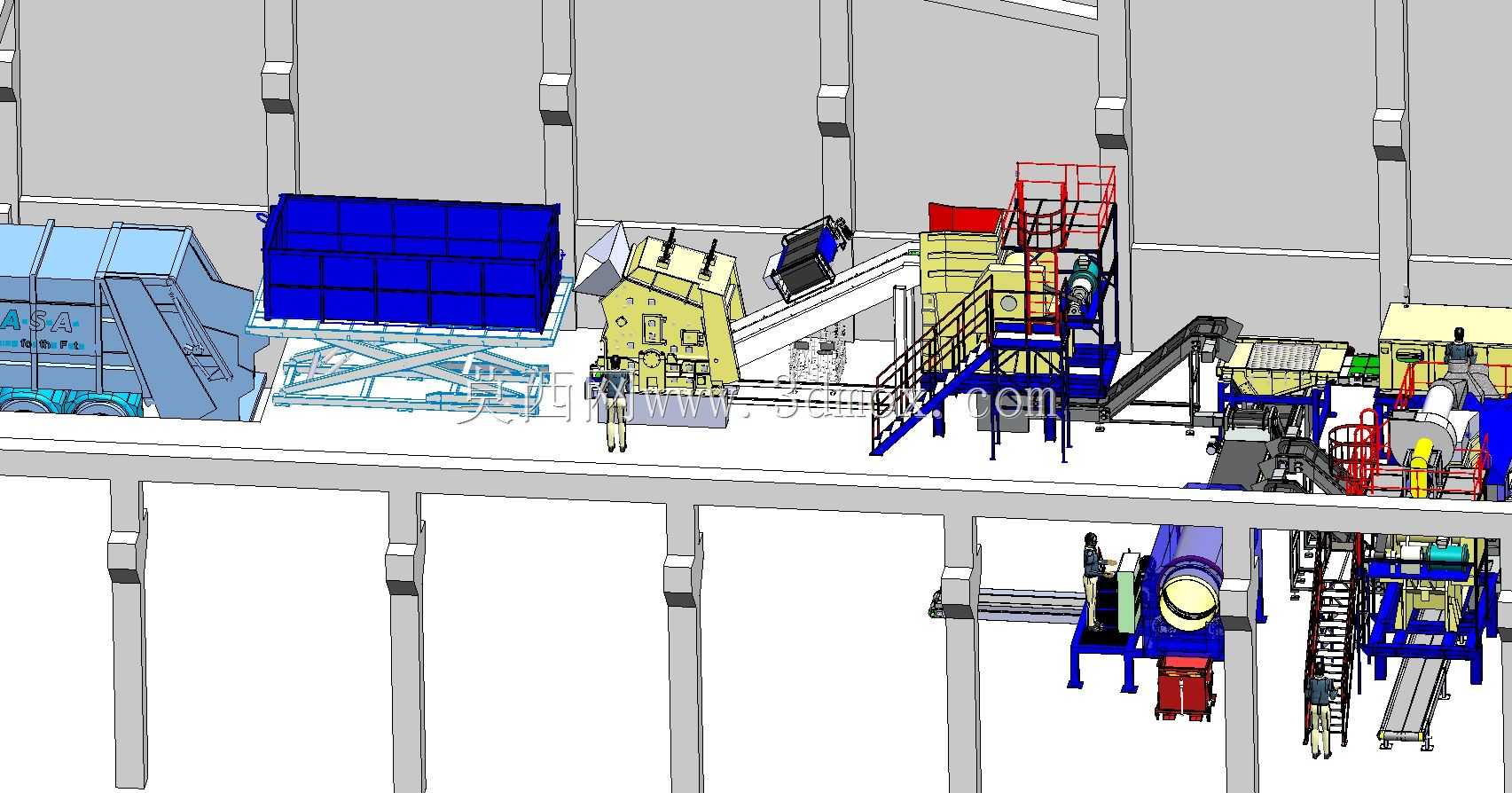

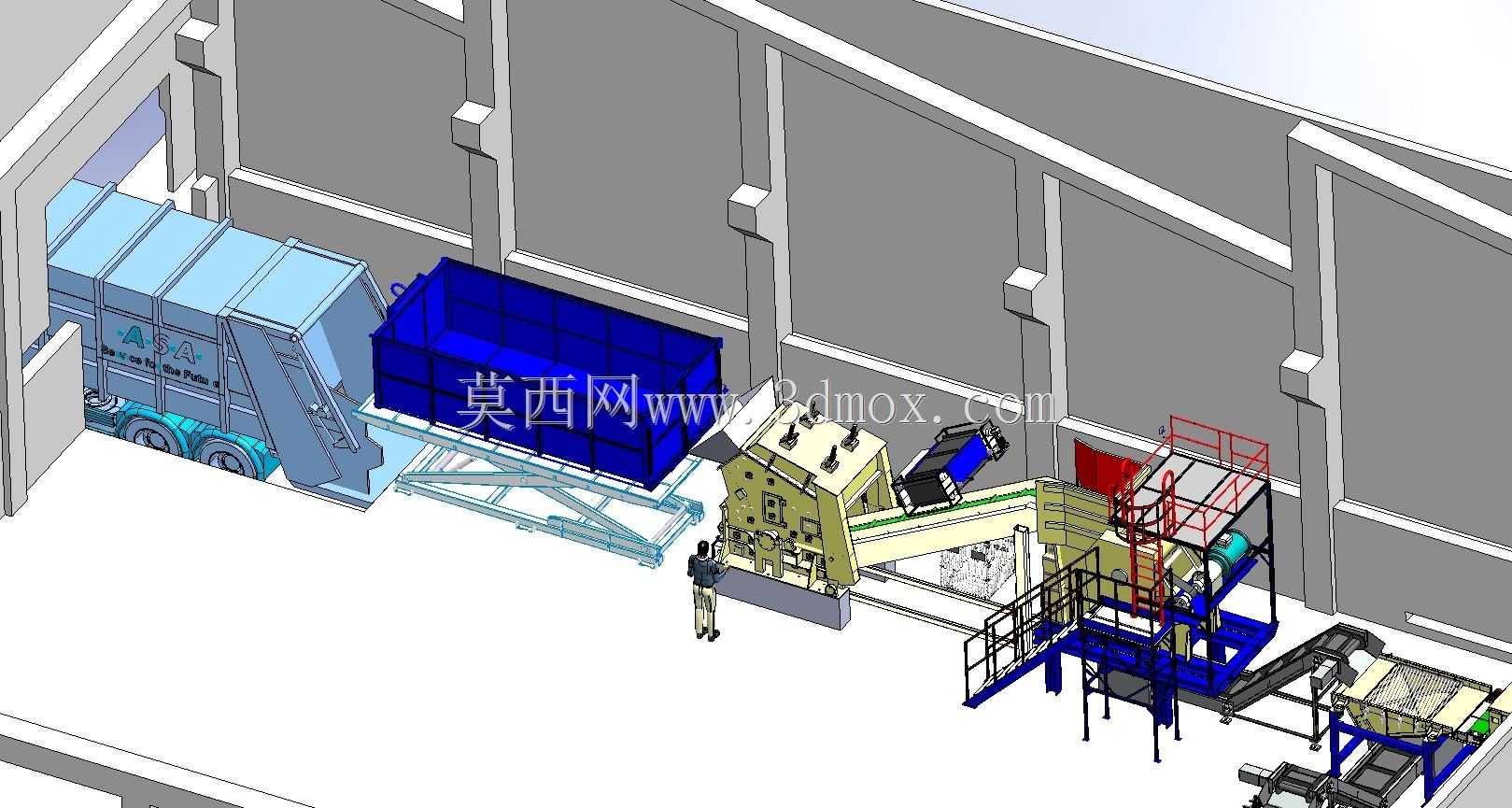

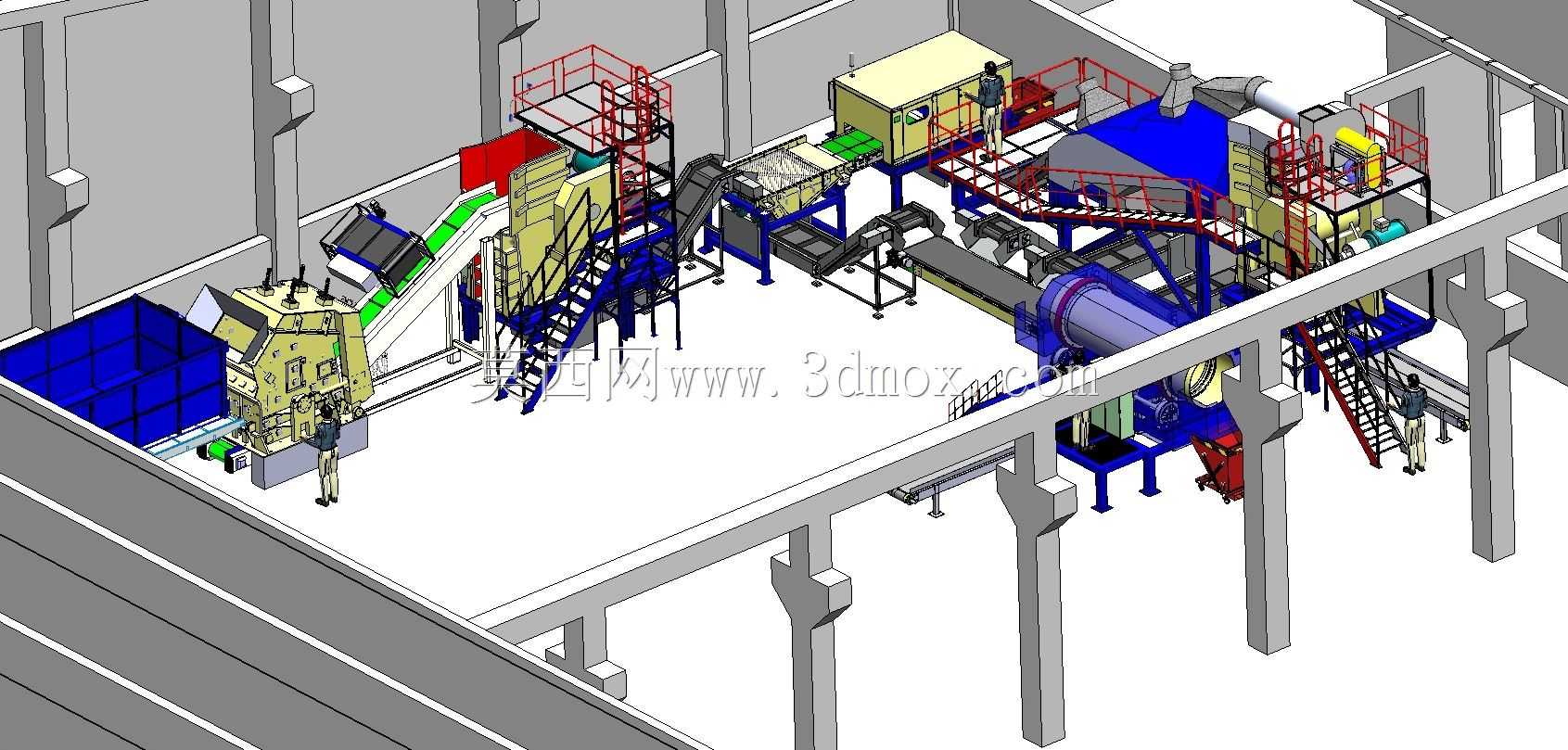

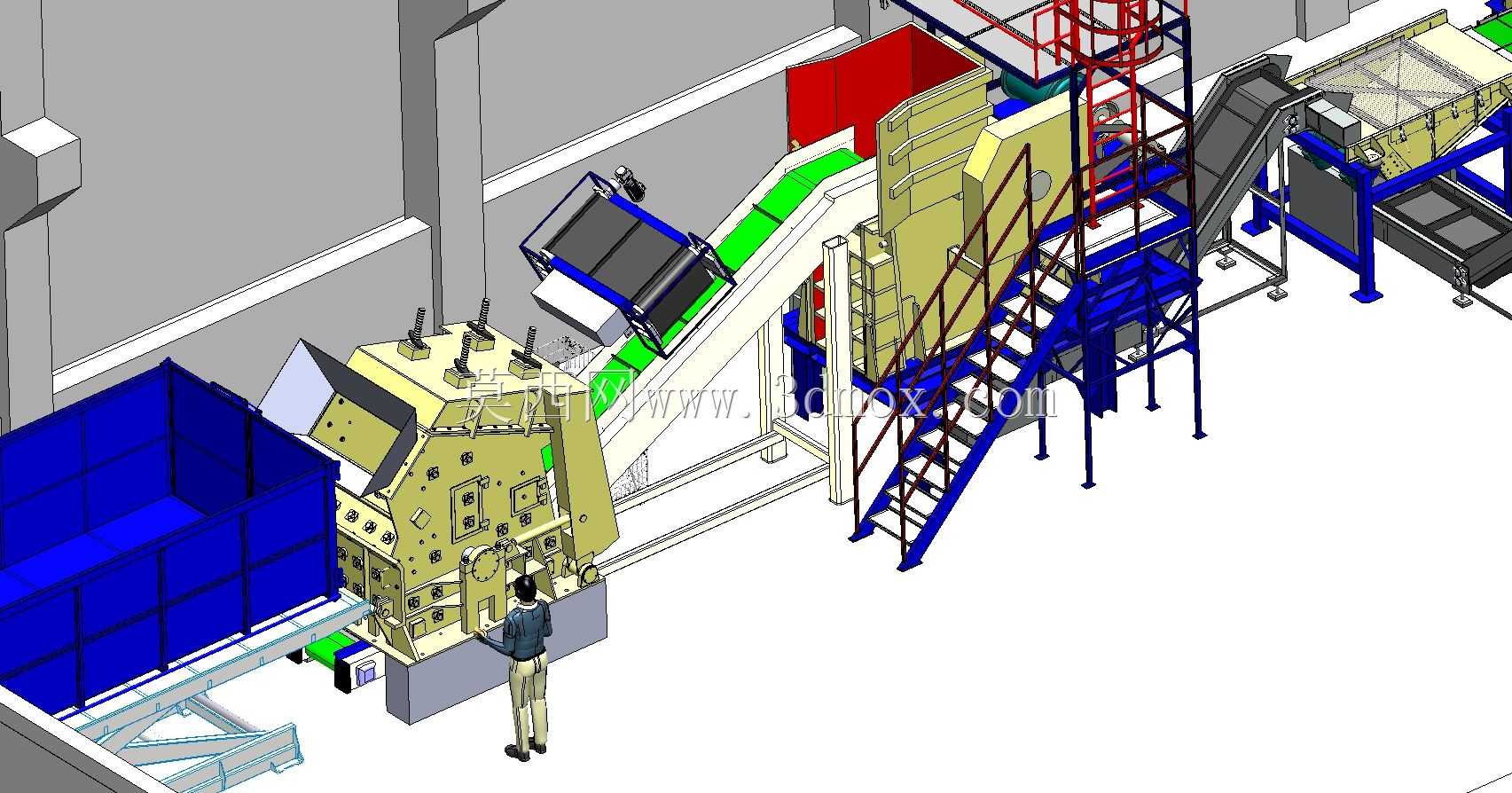

　　这套固体回收燃料处理产线的三维布局，核心围绕固废资源化制备替代燃料的实际生产场景搭建，适配城市生活垃圾、工业可燃固废的预处理加工需求，最终产出的SRF燃料可供给水泥窑、燃煤电厂作为替代燃煤的衍生燃料，降低工业生产的化石能源消耗。整套产线采用厂房内立体布局设计，充分利用厂房竖向空间压缩占地，进料端衔接厂区物流通道，可直接对接收运车辆的卸料作业，减少厂内物料二次转运的路径长度。产线各功能单元按照物料流向依次排布，从原料接收段开始，依次设置粗破碎单元、磁选分选单元、细破碎单元、风选筛分单元、成品输送单元，各单元之间通过密封输送管线衔接，避免物料转运过程中的粉尘逸散。设计过程中对各单机设备的接口尺寸做了匹配调整，

　　统一了不同设备的进料口中心高度，减少输送段的爬坡角度，降低物料输送过程中的卡堵风险，同时预留了设备检修的操作空间，每台核心设备周边都留出了足够的吊装与拆装作业面，方便后期易损件更换与日常维护。产线的处理能力按照每小时15吨的产能目标做参数匹配，各段设备的处理余量按1.2倍冗余配置，避免上游段瞬时进料量波动导致的下游设备过载。车间内的立柱、墙体等土建结构在建模时同步纳入布局参考，所有设备的安装边界都避开了土建承重结构，管线走向避开厂房内的行车运行路径，同时在产线侧边设置了贯通的巡检通道，满足日常巡检的通行需求。成品出料端直接对接成品存储区域，可通过输送设备直接将加工完成的SRF燃料送至存储仓或装车点，实现从原料进厂到成品出料的全流程连续作业，各分选节点的杂质出料口统一设置在产线侧方，方便杂质的集中收集与外运处理。
