水泥生产用锤式破碎设备结构设计

　　在水泥生产线的原料制备工段，这类破碎设备承担着进厂大块原料的首段破碎任务，从矿山开采出的石灰岩、黏土、石膏等原矿块度往往达到数百毫米，无法直接进入后续粉磨工序，必须经过该设备将物料破碎至入磨粒度要求，才能保障生料磨的粉磨效率与运行稳定性。除水泥行业外，这类设备也可用于矿山、建材、化工等行业的中硬物料粗碎作业，处理抗压强度不超过150MPa的脆性物料，适配连续化生产的流水线作业需求。

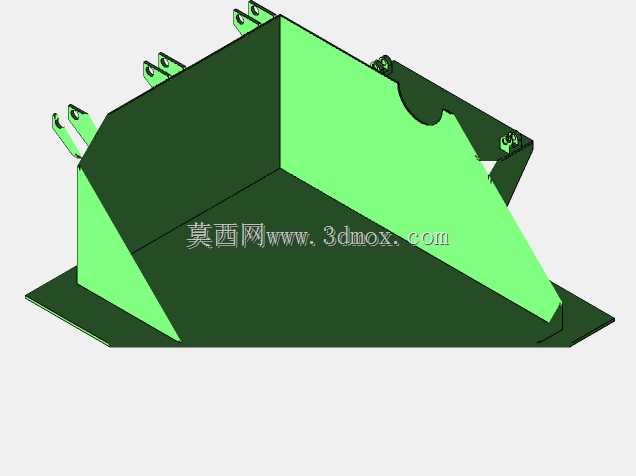

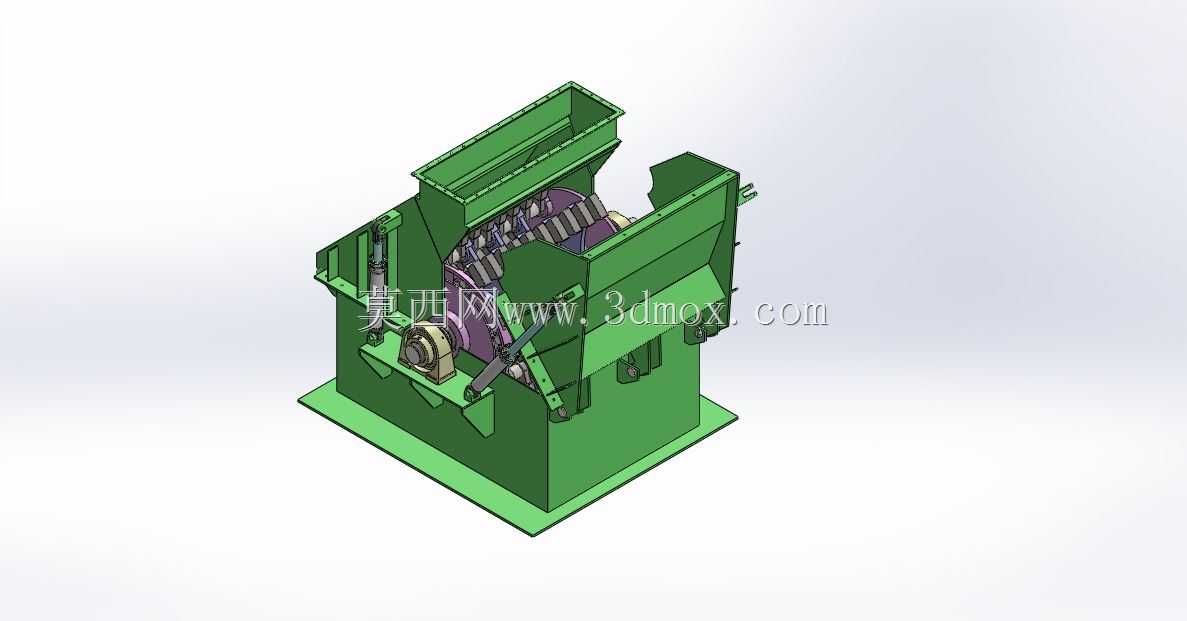

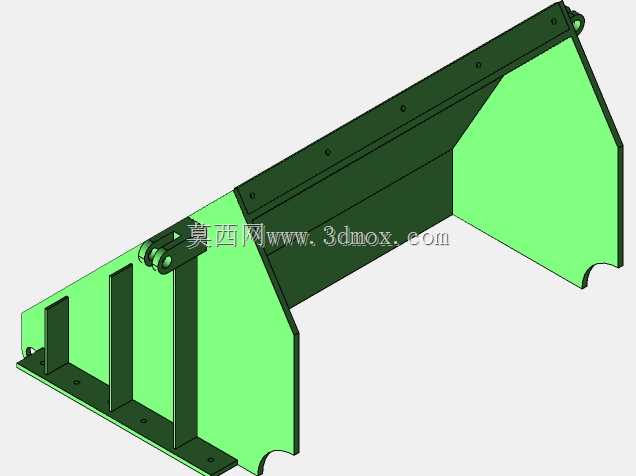

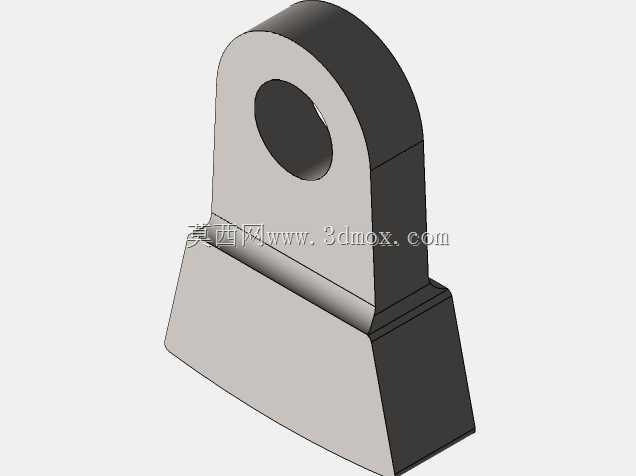

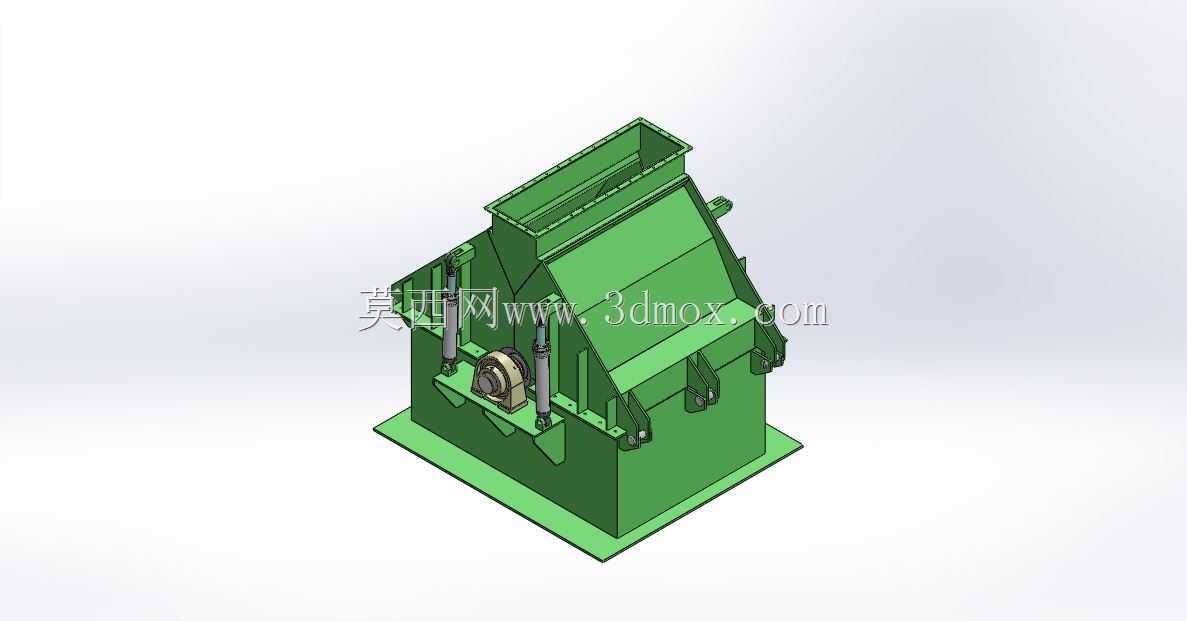

　　从结构设计来看，该设备采用立式机壳布局，上部设置倾斜进料导槽，可引导物料直接落入破碎腔内部，避免进料过程中出现物料飞溅、卡堵的问题；机壳采用上下分箱式设计，通过螺栓连接紧固，日常检修更换易损件时只需拆卸对应箱段即可，无需整体拆解设备，大幅降低运维工作量。破碎腔内部设置多排铰接式锤头组件，锤头通过销轴固定在转子盘上，转子运转时锤头在离心力作用下向外甩开，对进入腔体内的物料产生高速冲击作用，同时物料被抛向腔体内壁的反击板，经过多次冲击、碰撞、研磨作用完成破碎，符合粒度要求的物料通过下部栅格筛板排出，超粒径物料会留在腔内继续被锤头冲击破碎，直至达到出料粒度。

　　设备底座采用整体式焊接钢结构，预留了地脚螺栓安装孔位，安装时需要匹配混凝土基础的预埋螺栓位置，基础平面度误差需控制在每米0.5mm以内，避免设备运行时产生异常振动。转子组件做了动平衡校正，平衡精度等级达到G6.3级，可保障设备在额定转速下运行平稳，降低轴承座的动载荷，延长轴承使用寿命。机壳两侧设置了可开启的检修门，对应锤头、筛板、反击板的安装位置，日常检查易损件磨损情况时无需打开上机壳，可直接通过检修门完成观察与更换作业。

　　进料口的尺寸设计匹配上游板式喂料机的出料宽度，可承接连续均匀的物料喂入，避免出现喂料不均导致的设备负荷波动；出料端的筛板间隙可根据出料粒度要求进行调整，适配不同生产工况下的破碎粒度需求，当需要调整出料粒度时，只需更换对应间隙的筛板即可，无需改动转子与锤头的结构参数。设备的传动侧设置了带轮防护罩，避免运转过程中人员接触旋转部件，符合机械设备安全防护规范，防护罩采用可拆卸式钢板结构，日常维护传动带时可快速拆卸。

　　在安装边界方面，设备整体安装需要预留足够的检修空间，进料端上方需要预留至少1.2米的吊装空间，用于锤头、转子等重型部件的吊装更换；设备两侧需要预留至少0.8米的操作通道，方便运维人员完成日常检查、润滑、易损件更换等作业；设备基础需要做隔振处理，在底座与混凝土基础之间加装橡胶减振垫，降低设备运行时的振动传递到周边建筑结构。润滑系统采用集中润滑与分散润滑结合的方式，转子主轴承采用脂润滑，配套设置了黄油嘴，运维人员可定期通过黄油嘴加注润滑脂，保障轴承在重载工况下的润滑状态，避免出现轴承过热、抱死等故障。

　　从实际运行逻辑来看，设备启动时需要空载启动，待转子达到额定转速后再开始喂料，停机时需要先停止喂料，待腔内物料完全排空后再切断设备电源，避免带料启动导致电机过载，也避免腔内残留物料卡滞转子影响下次启动。设备运行过程中需要重点监测轴承温度、机体振动、出料粒度等参数，当轴承温度超过70摄氏度时需要停机检查，排查润滑不足、轴承磨损等问题；当出料粒度异常增大时，需要检查锤头磨损情况与筛板是否破损，及时更换磨损超标的易损件，保障破碎作业的效率与出料质量。
