C型输送机安装导向薄型气动执行组件

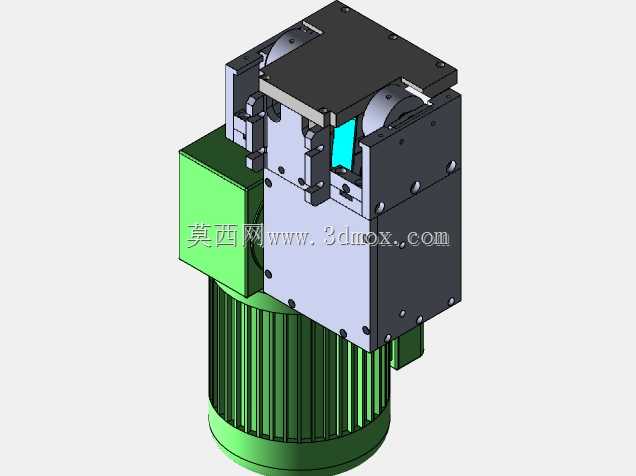

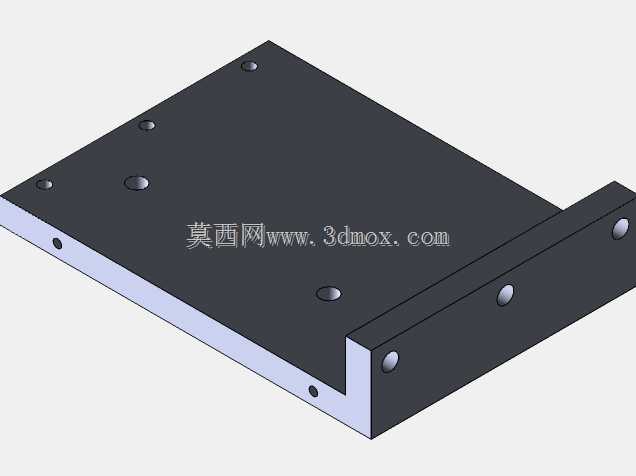

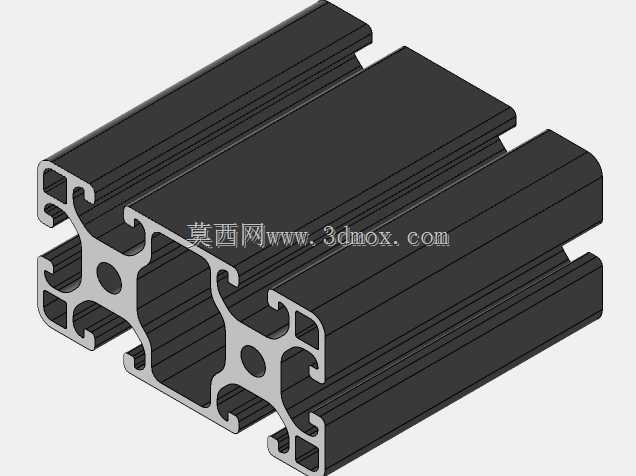

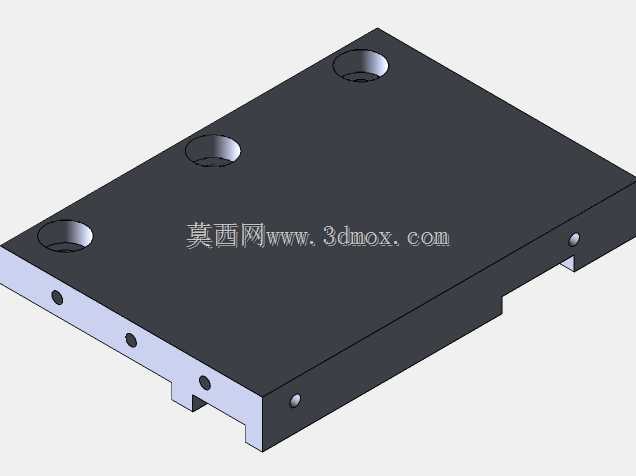

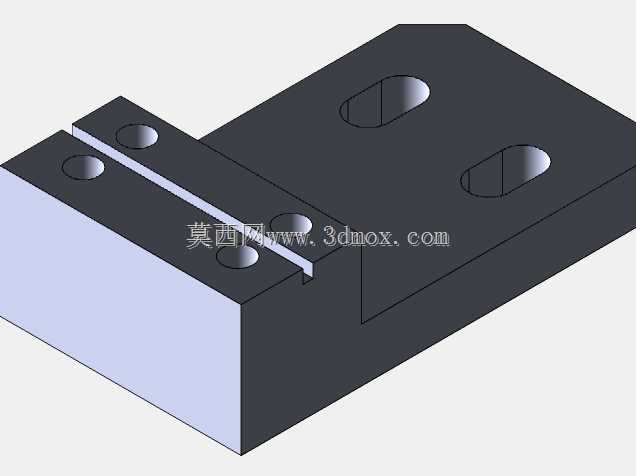

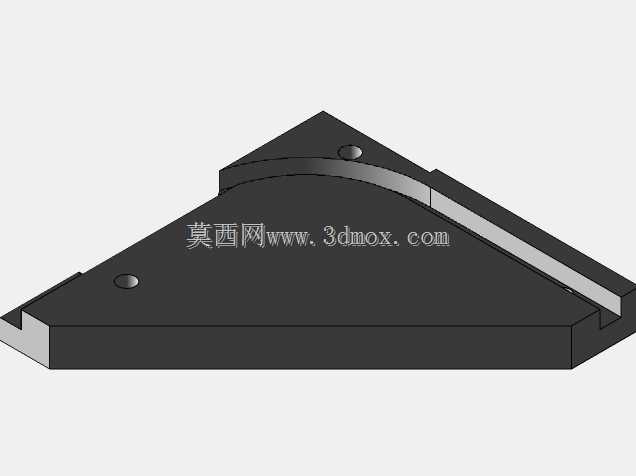

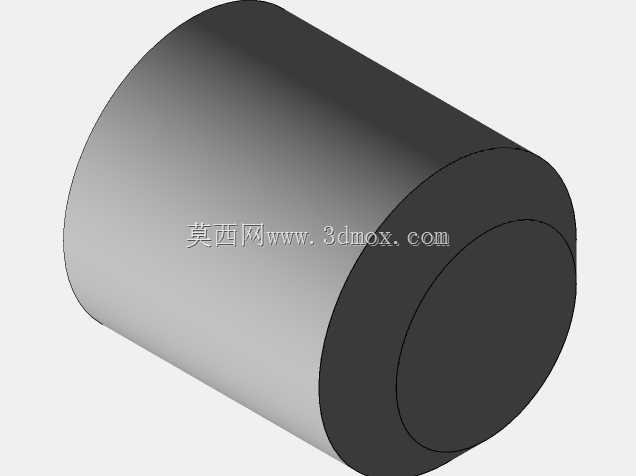

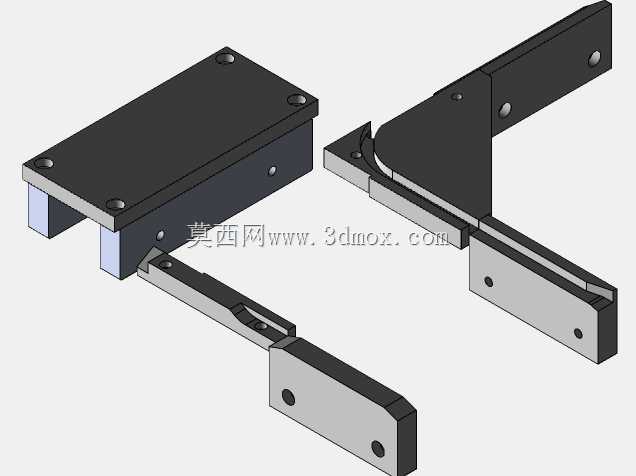

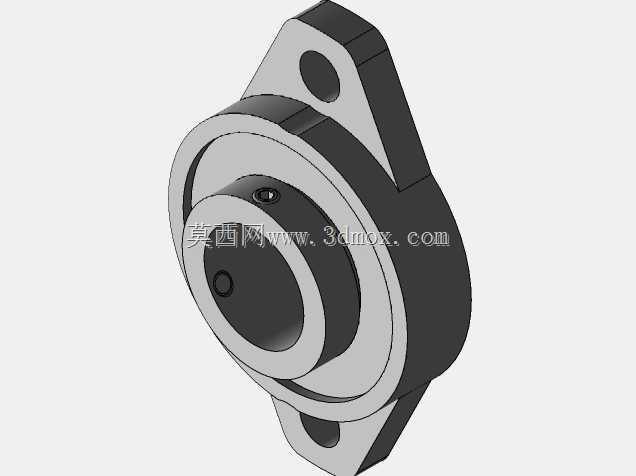

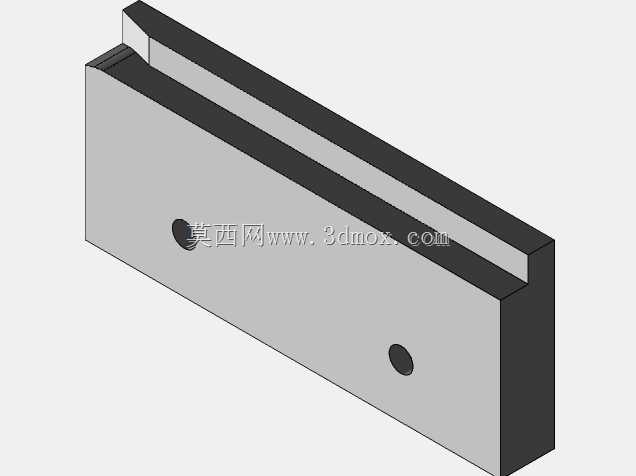

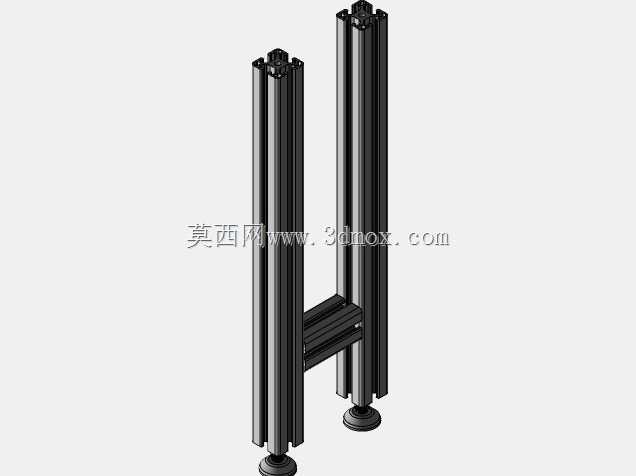

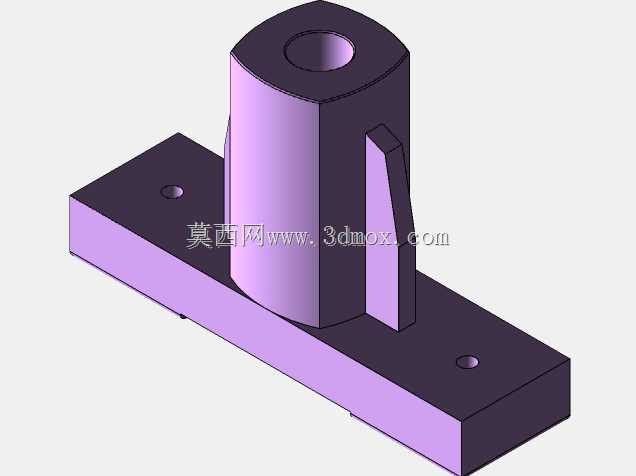

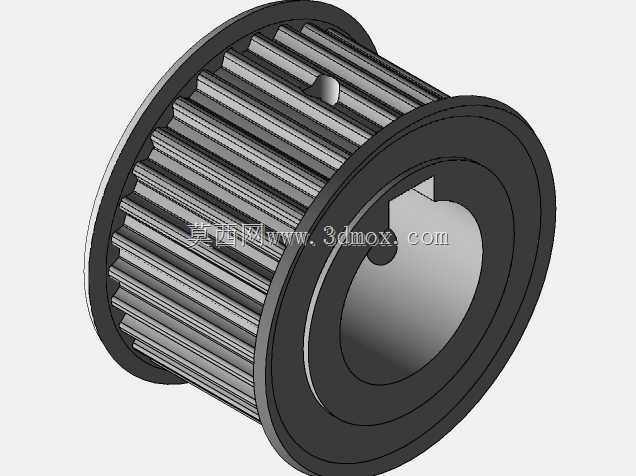

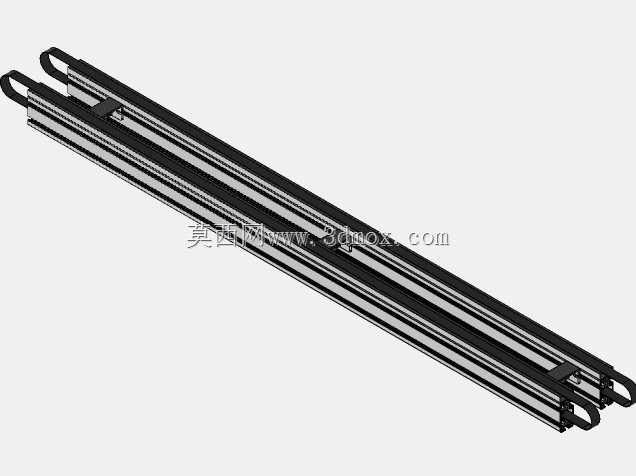

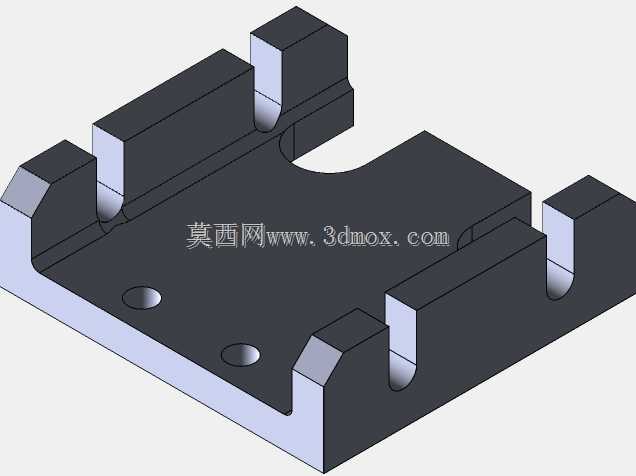

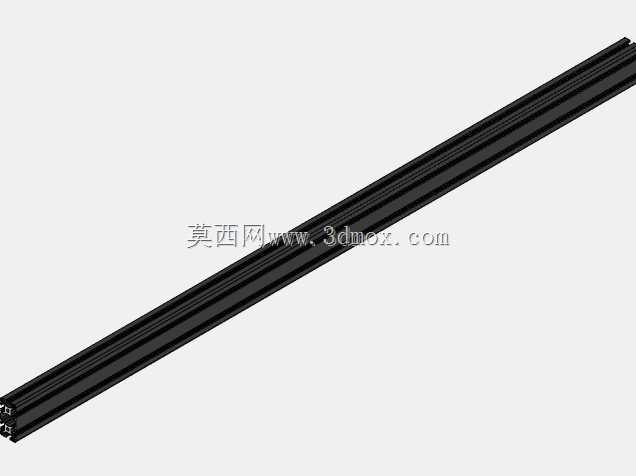

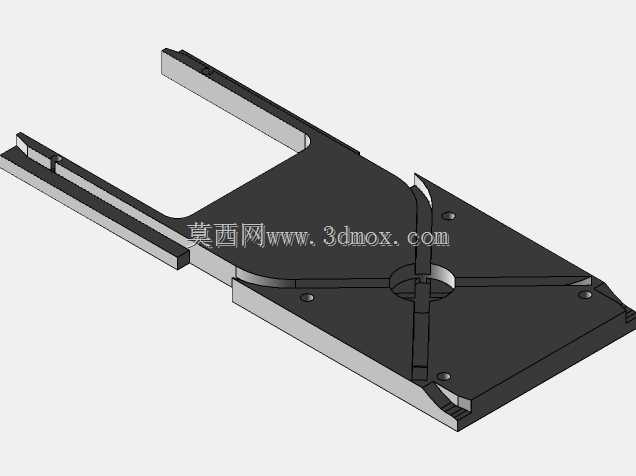

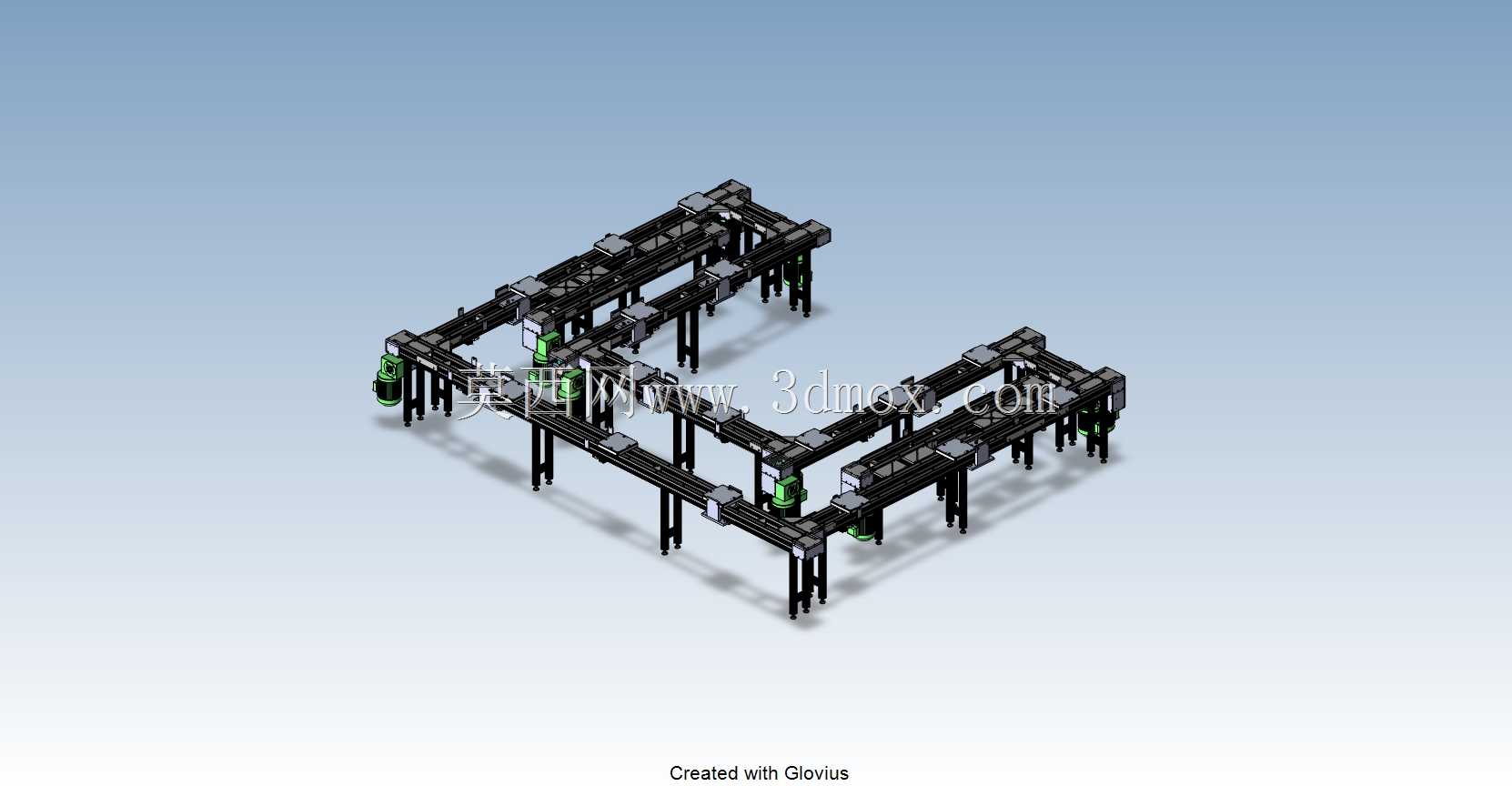

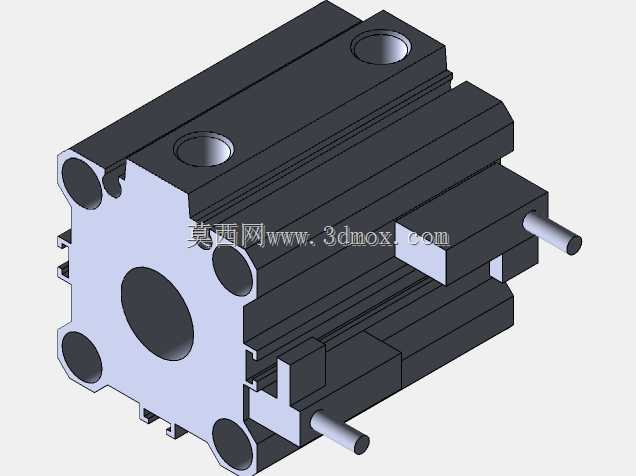

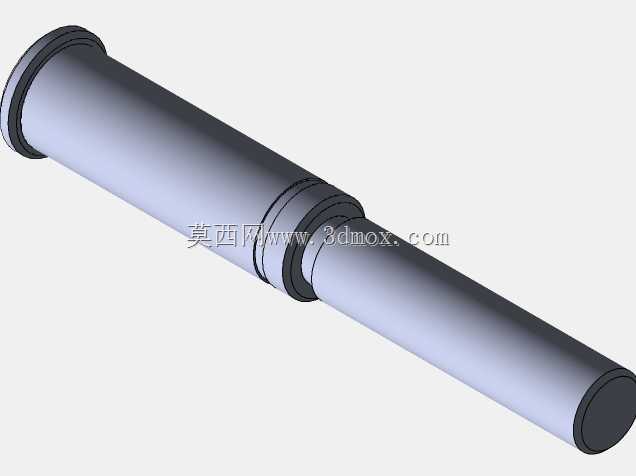

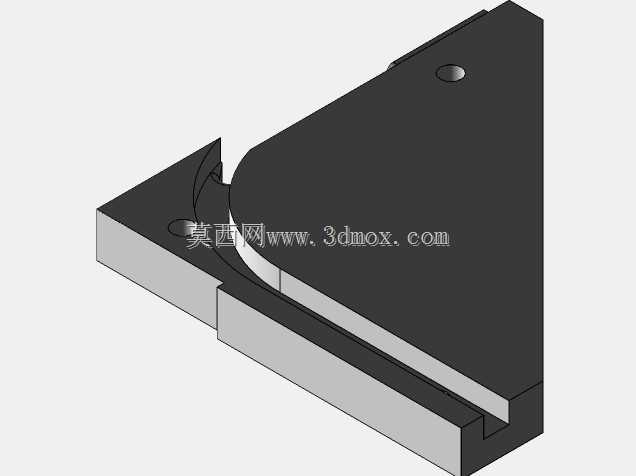

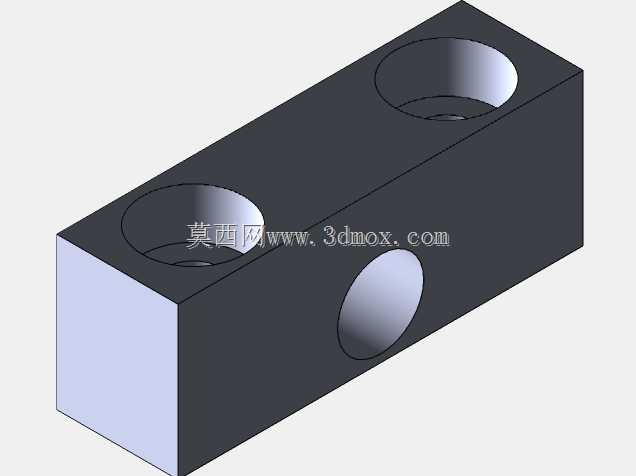

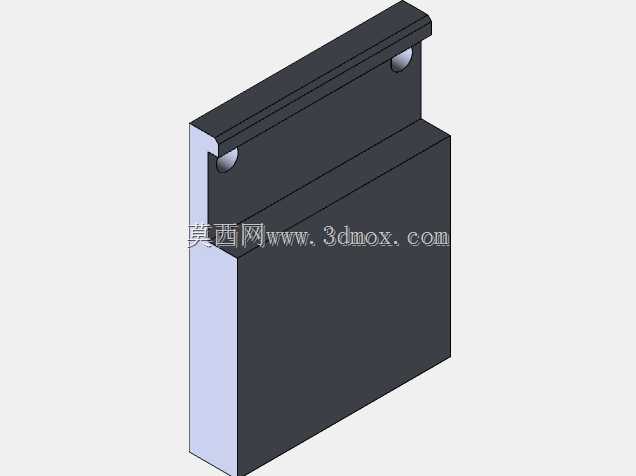

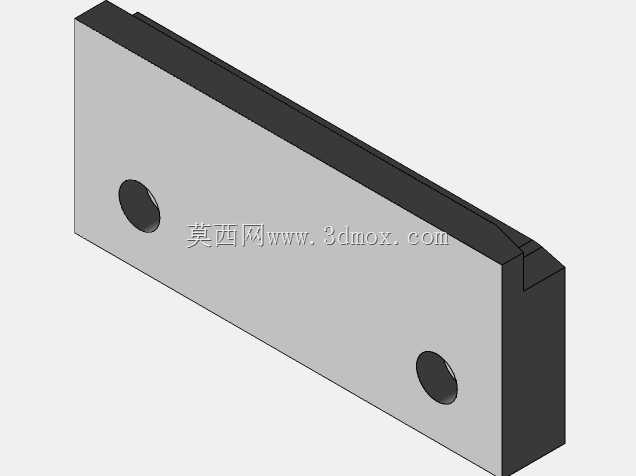

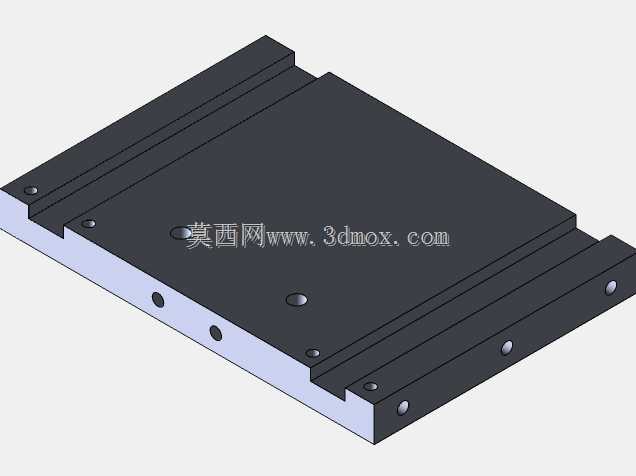

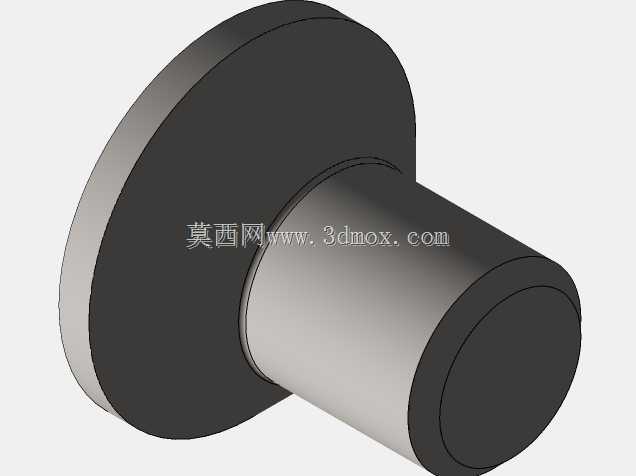

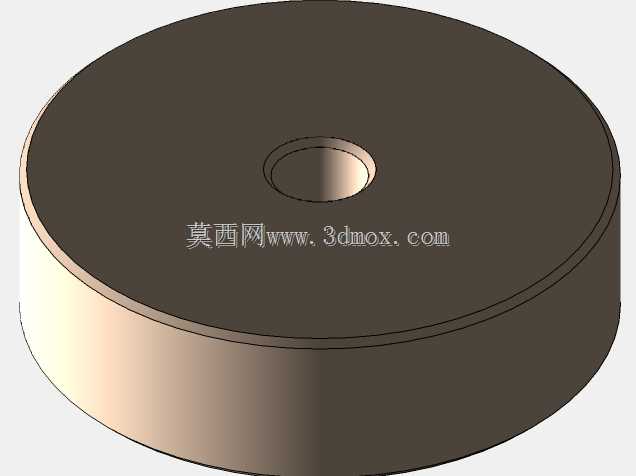

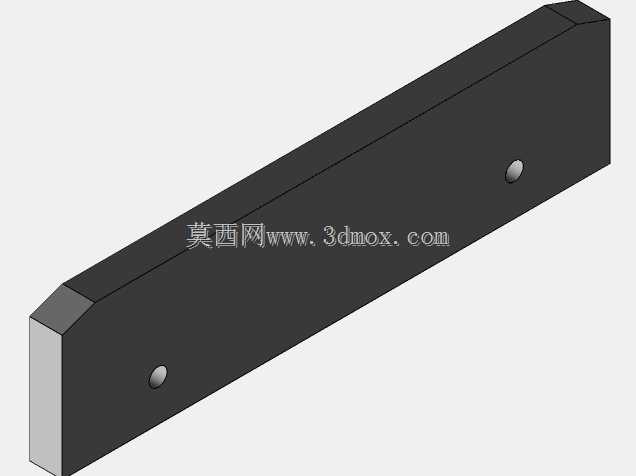

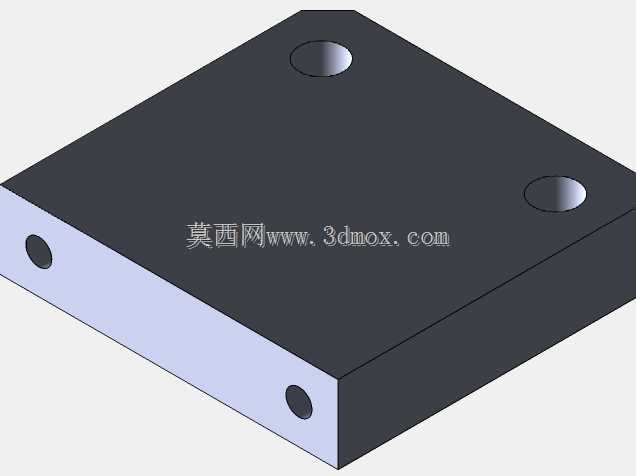

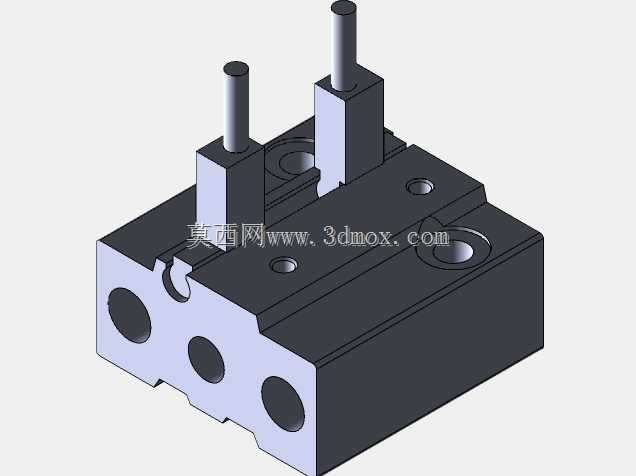

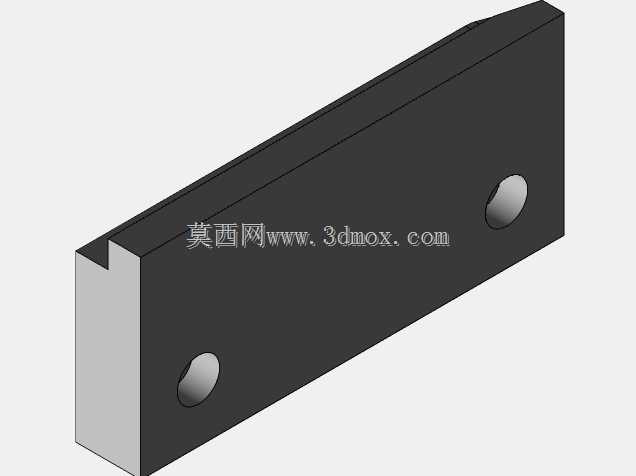

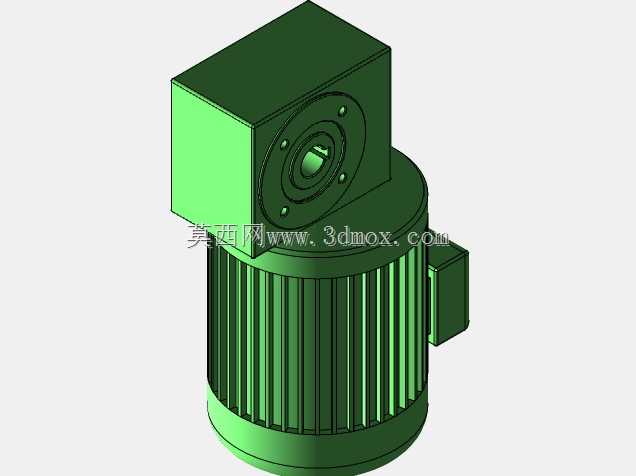

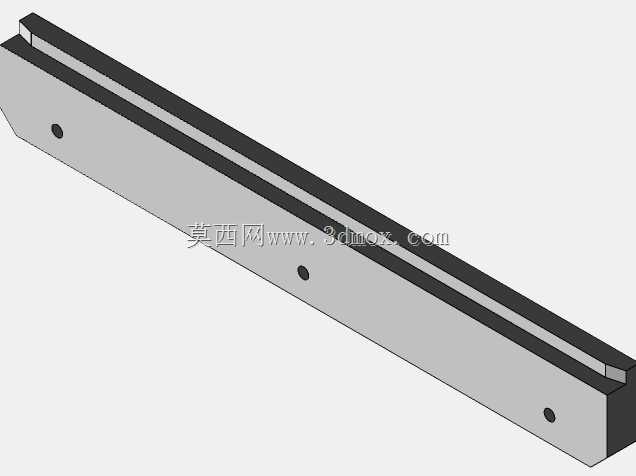

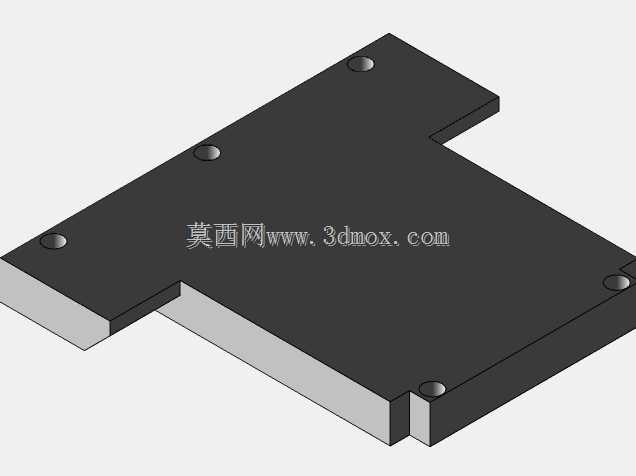

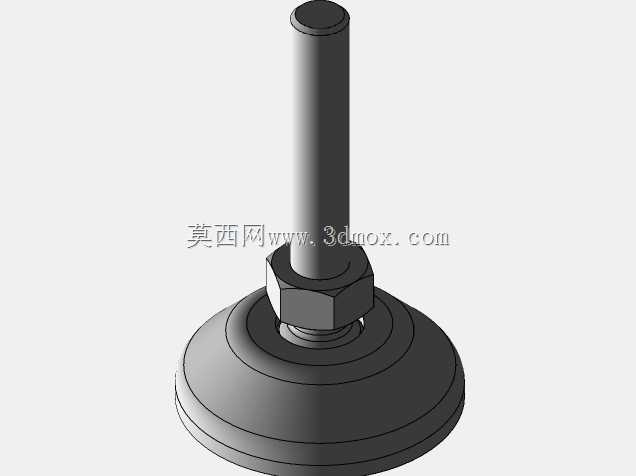

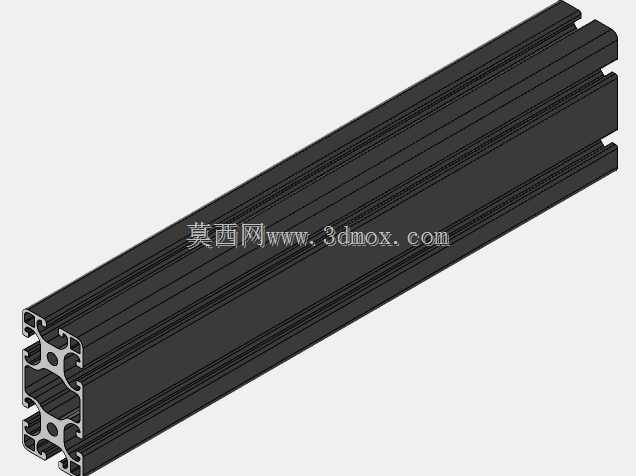

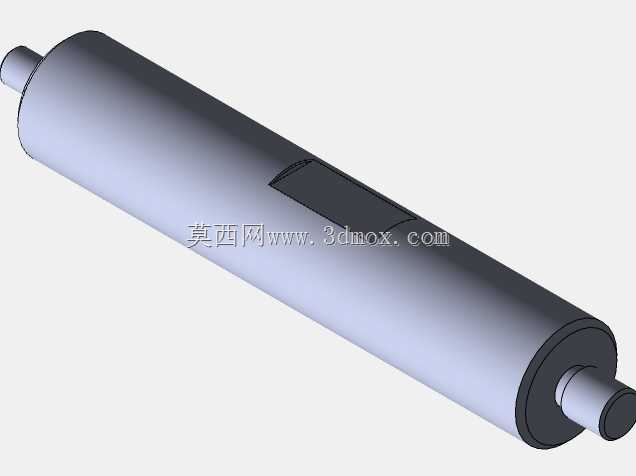

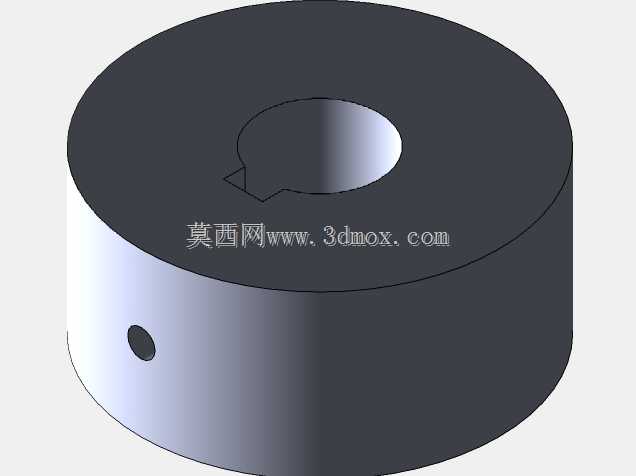

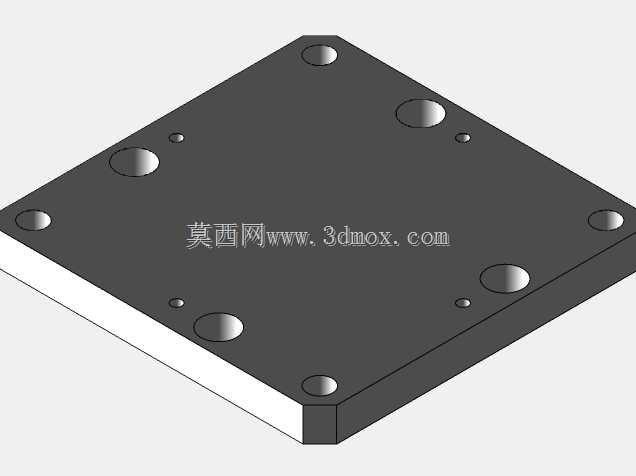

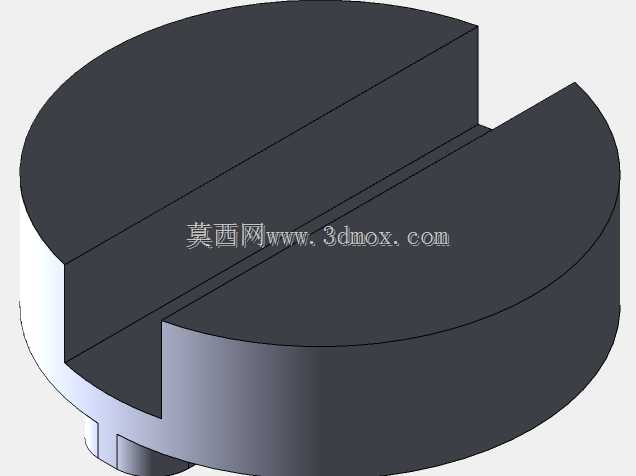

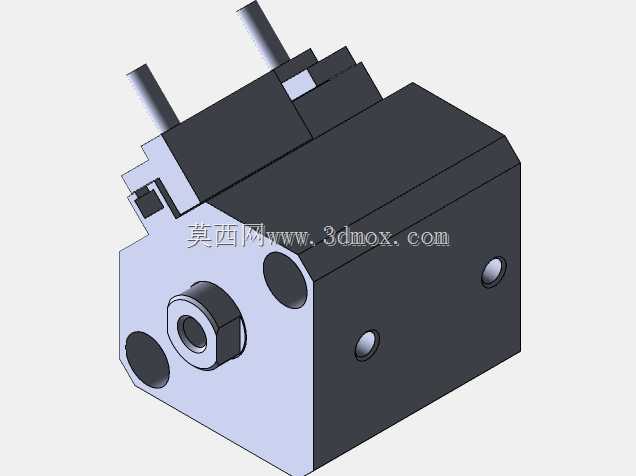

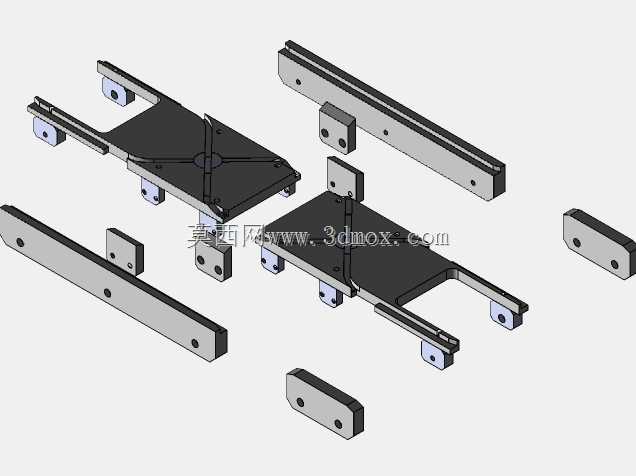

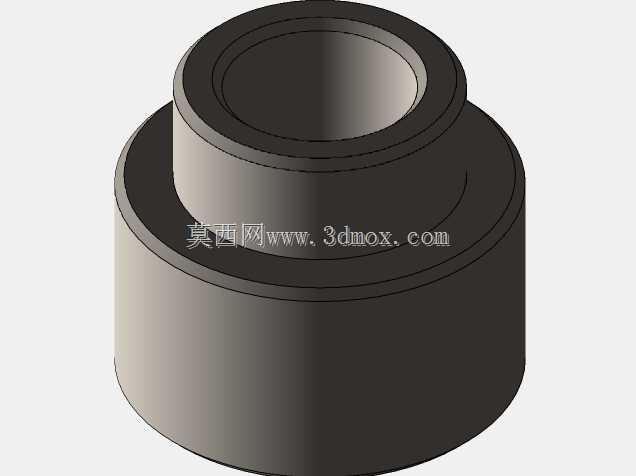

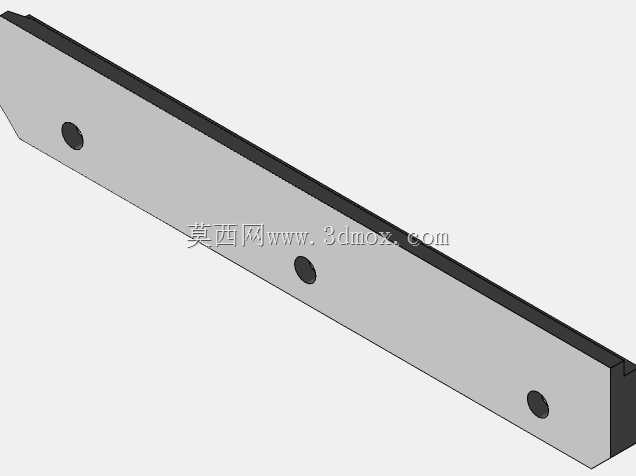

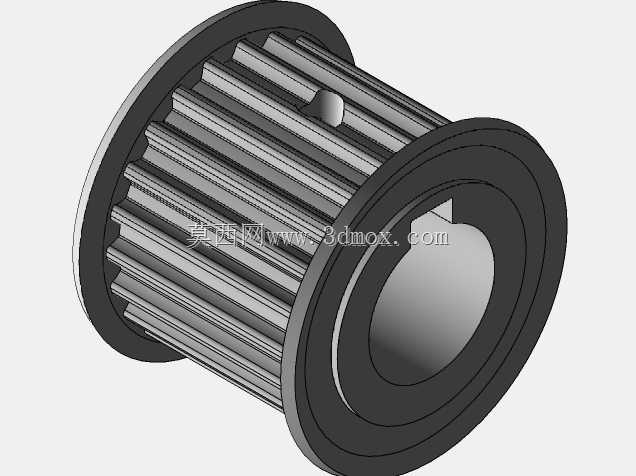

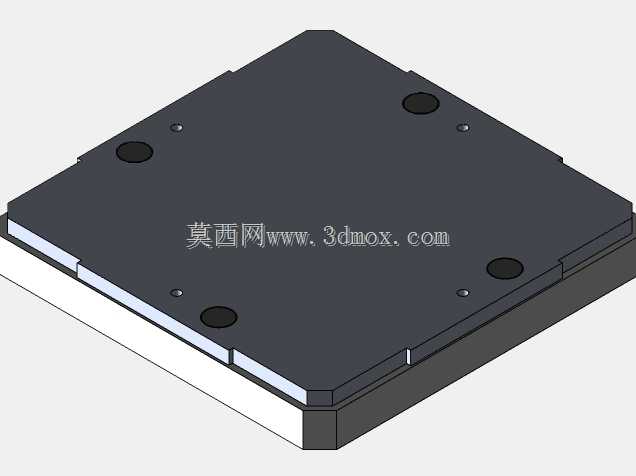

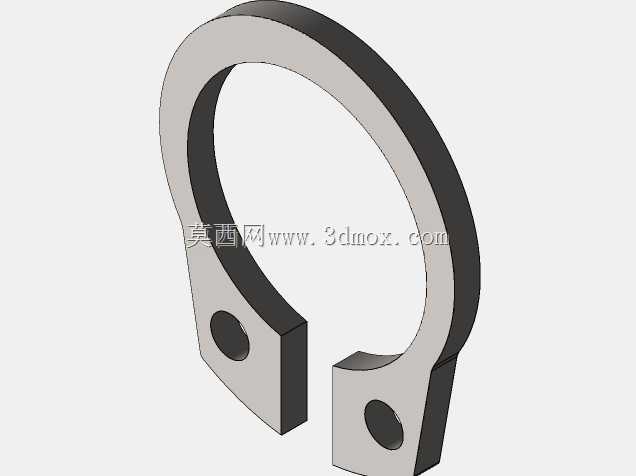

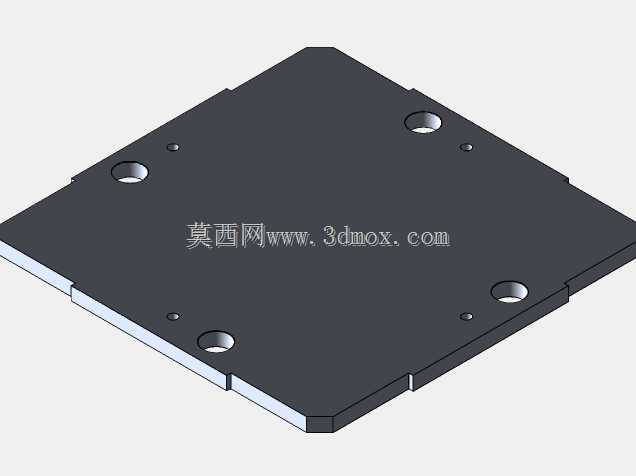

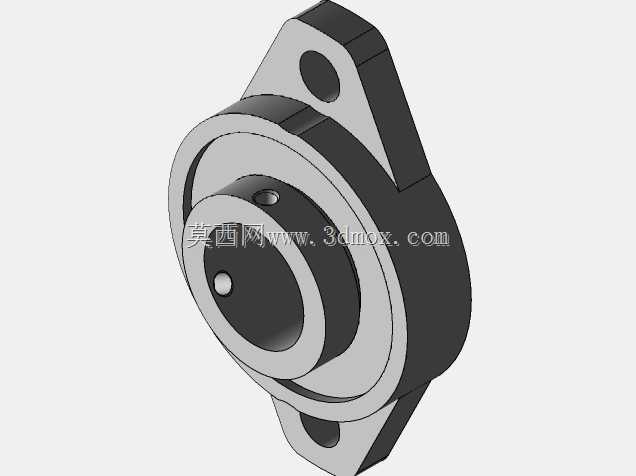

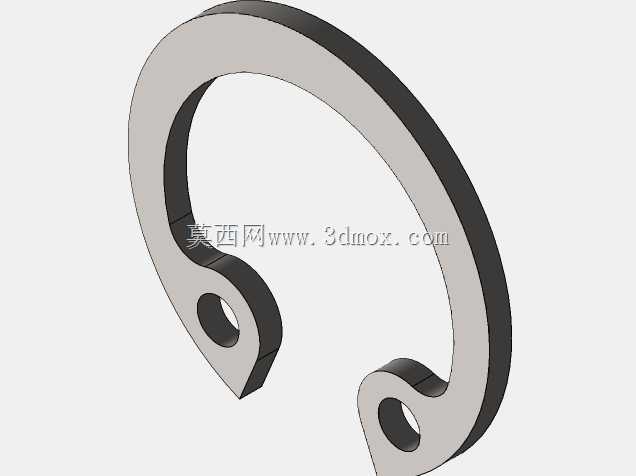

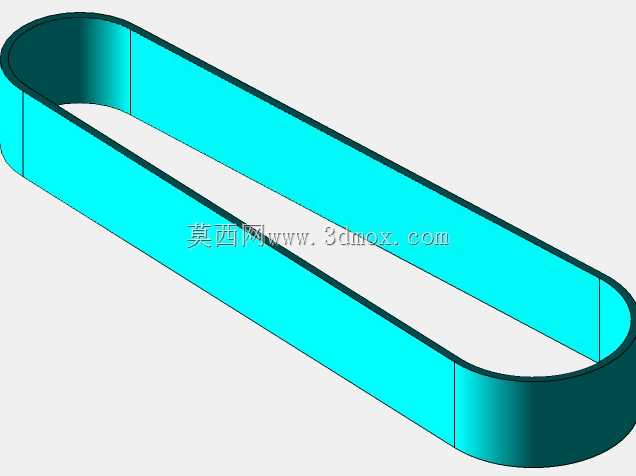

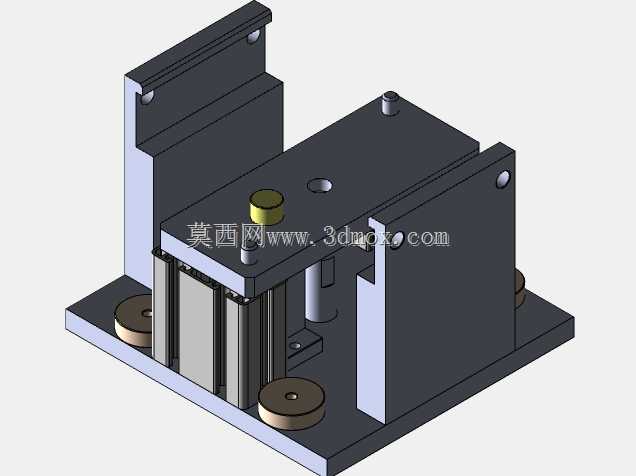

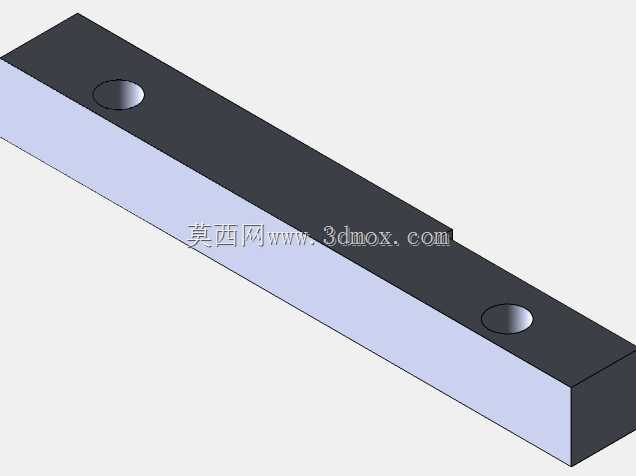

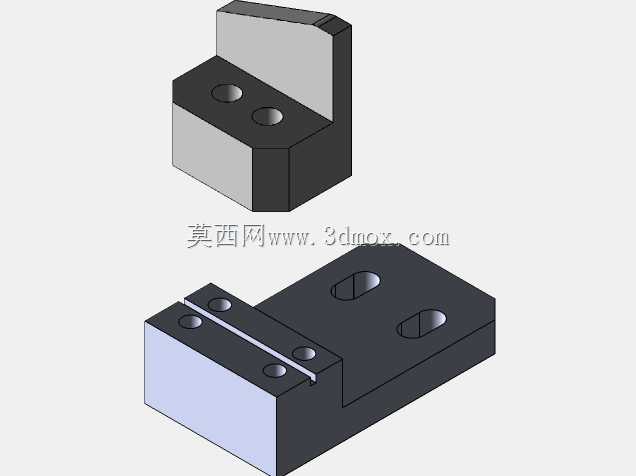

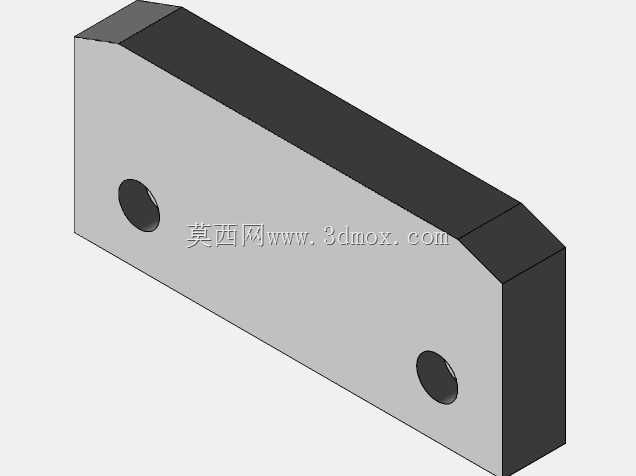

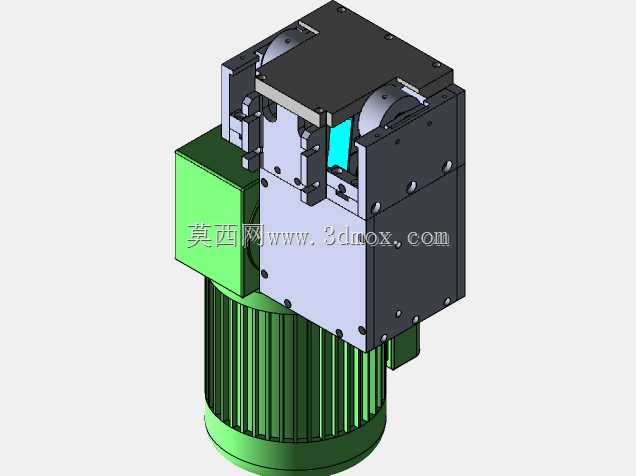

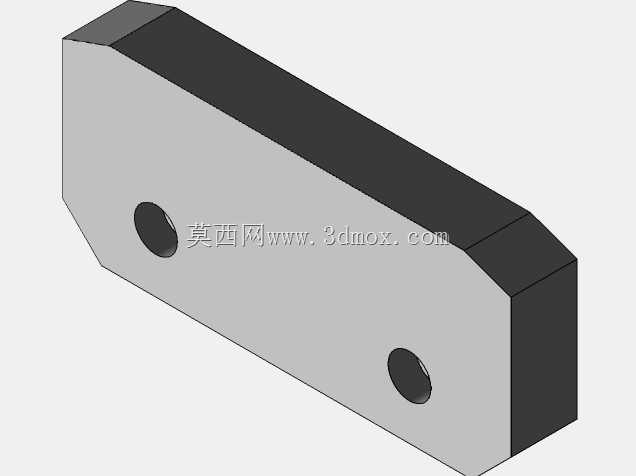

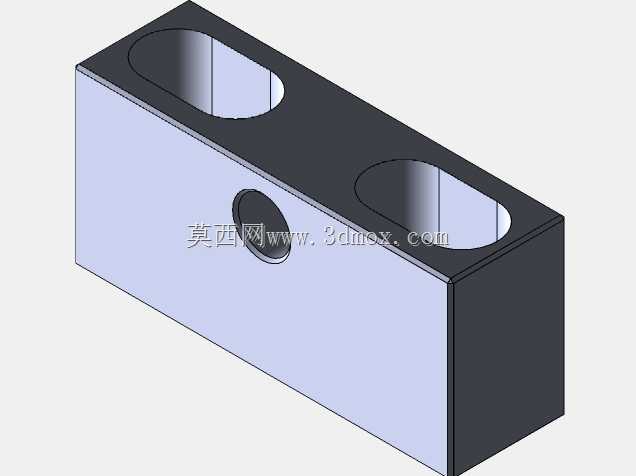

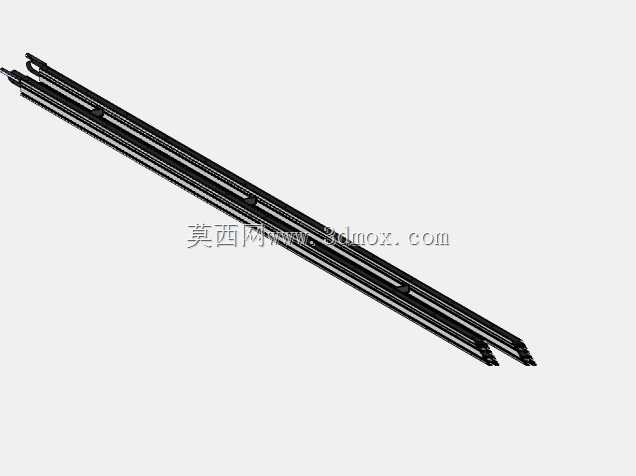

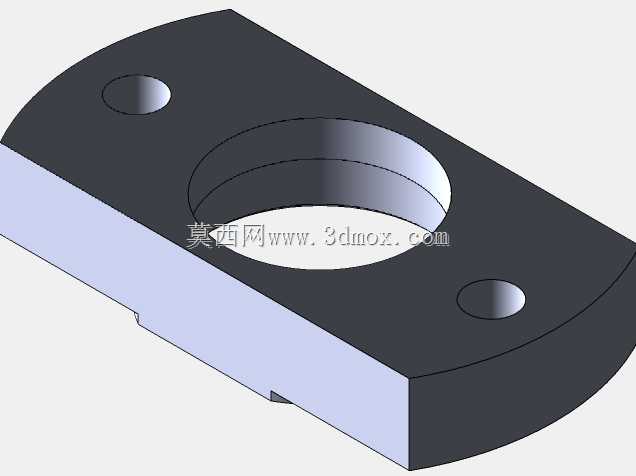

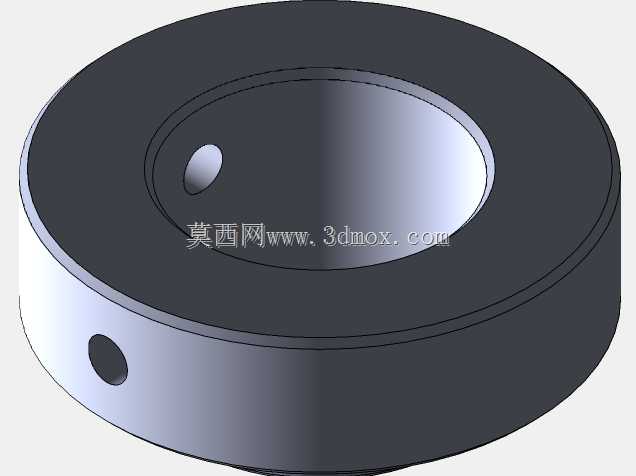

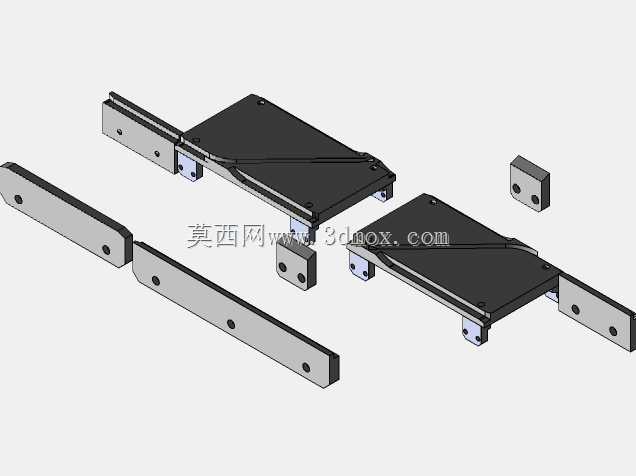

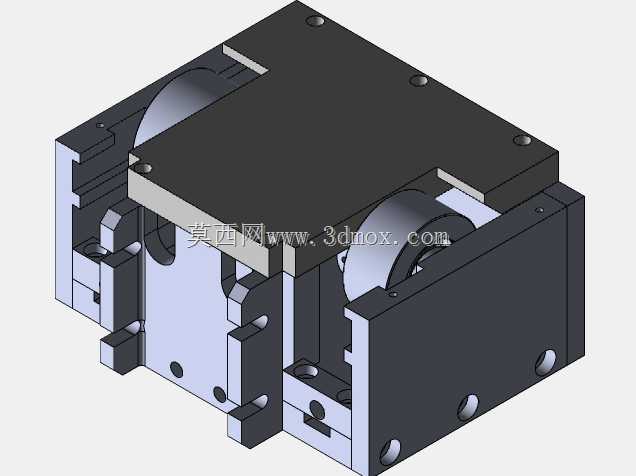

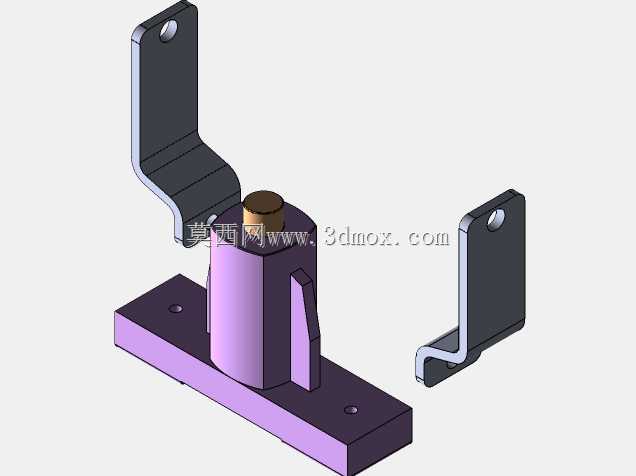

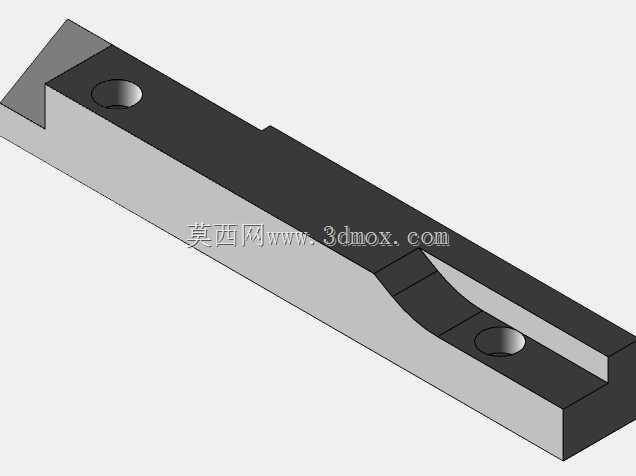

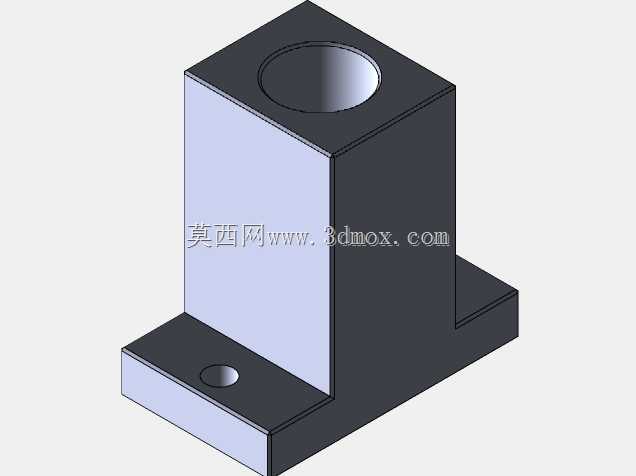

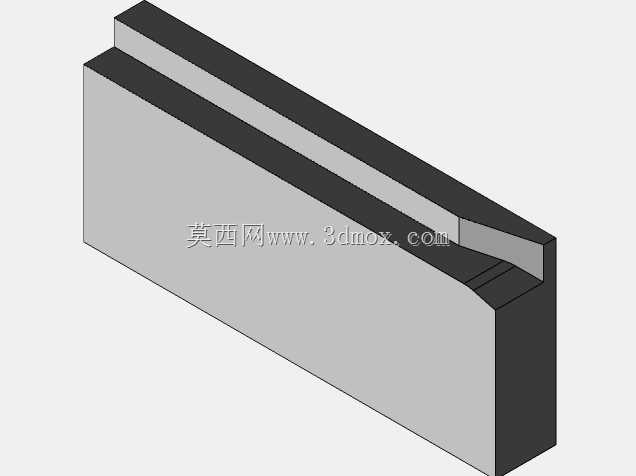

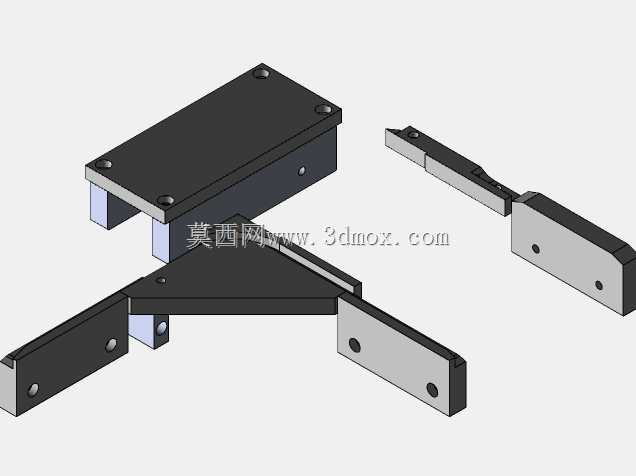

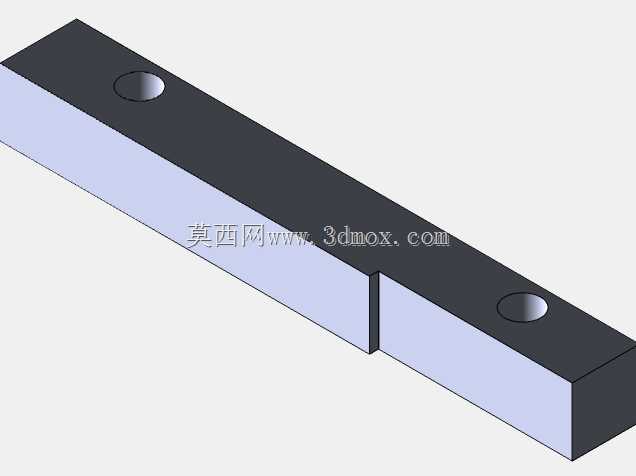

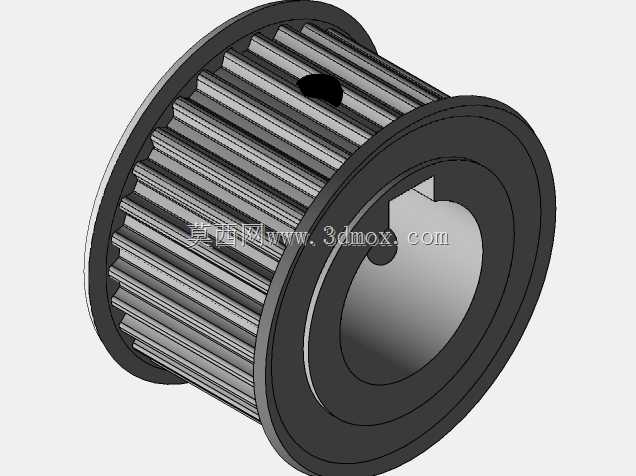

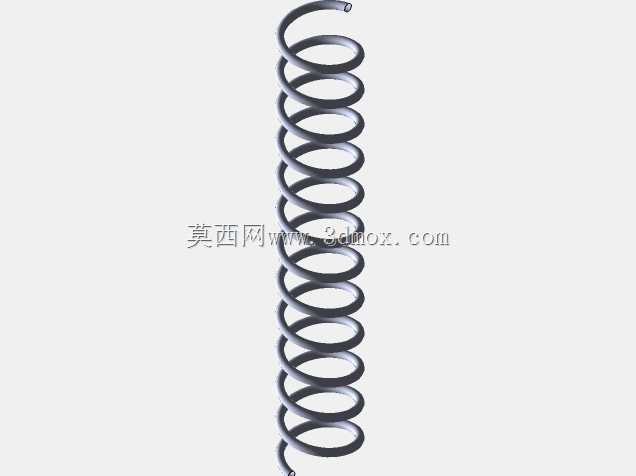

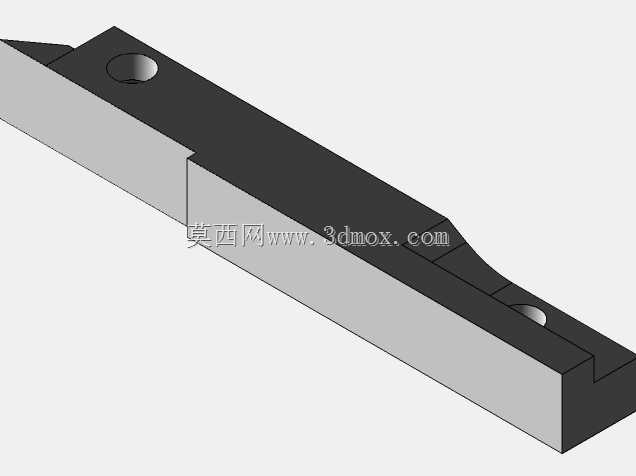

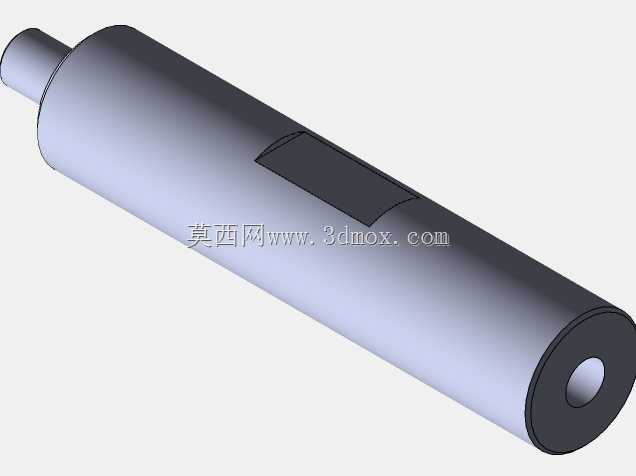

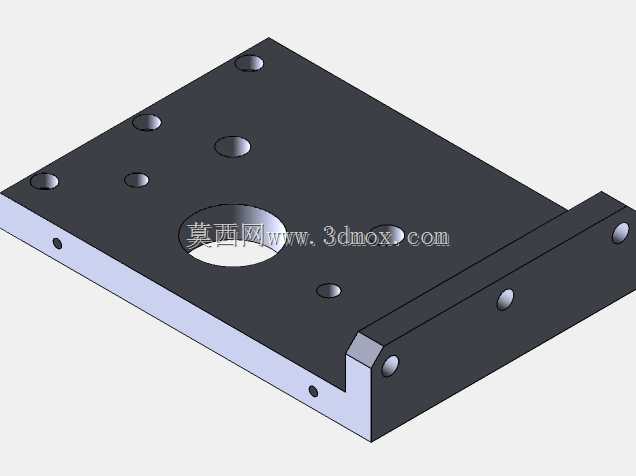

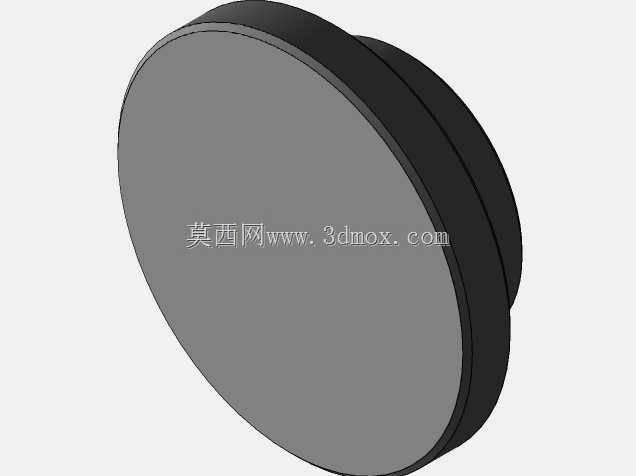

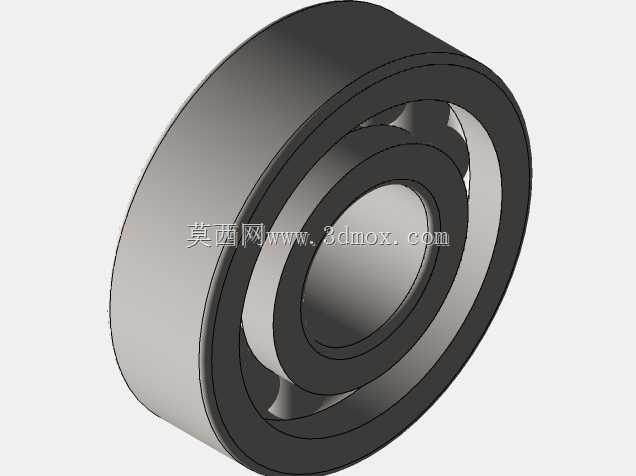

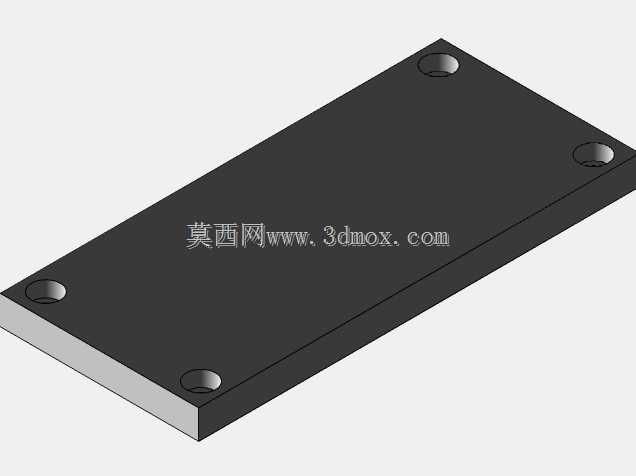

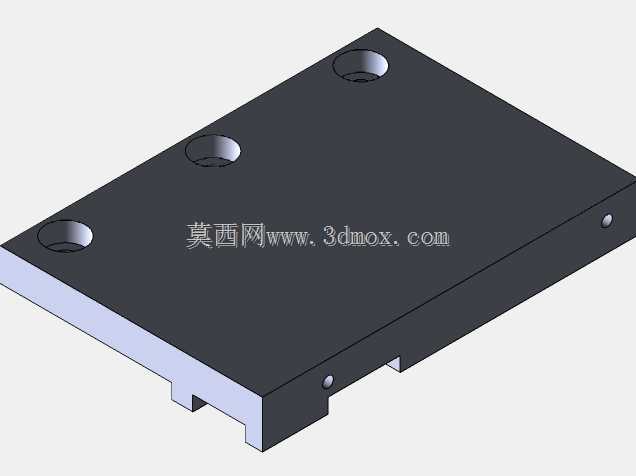

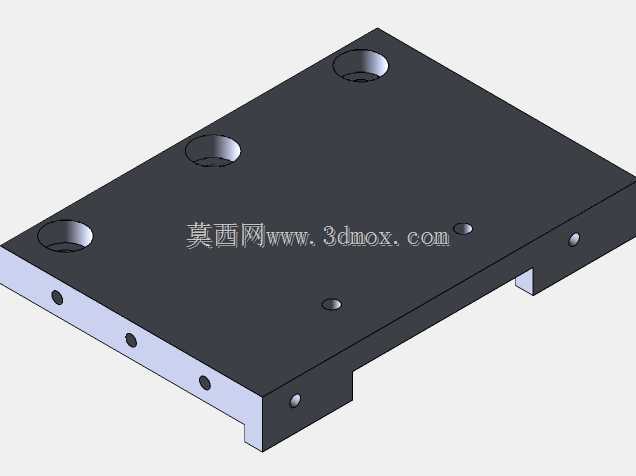

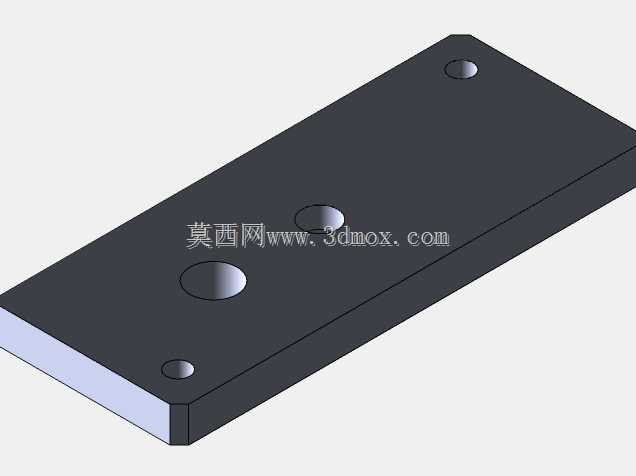

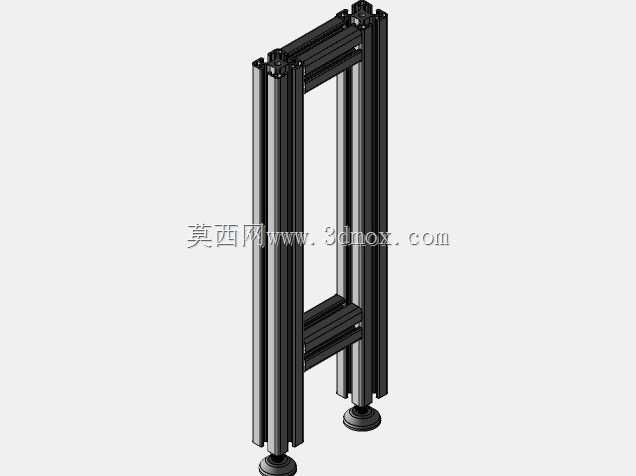

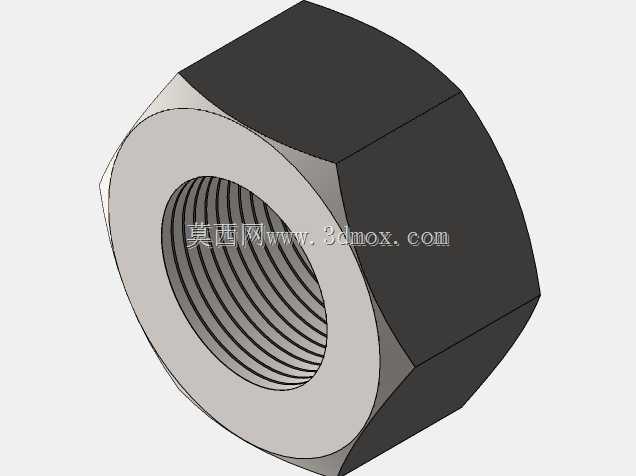

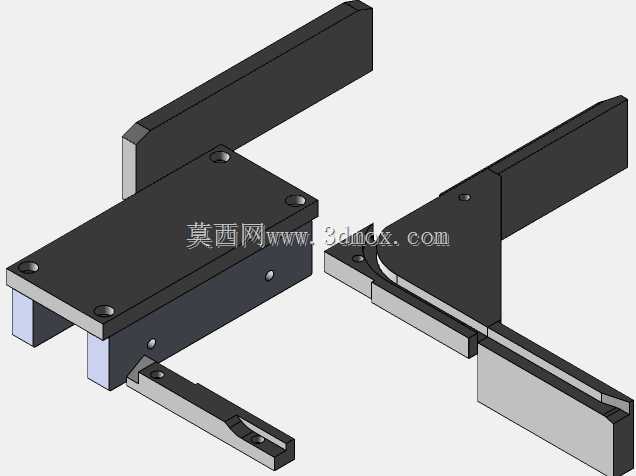

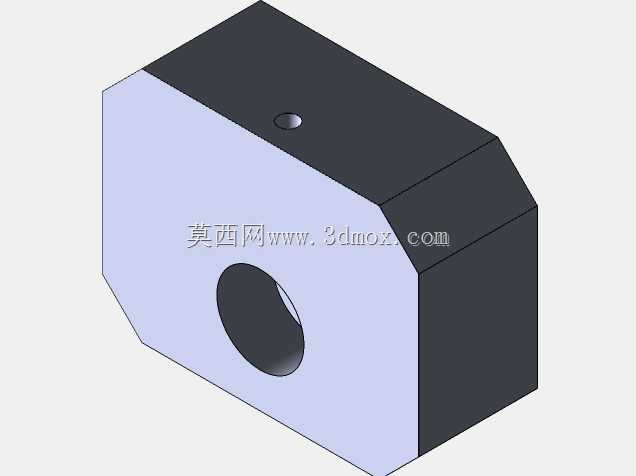

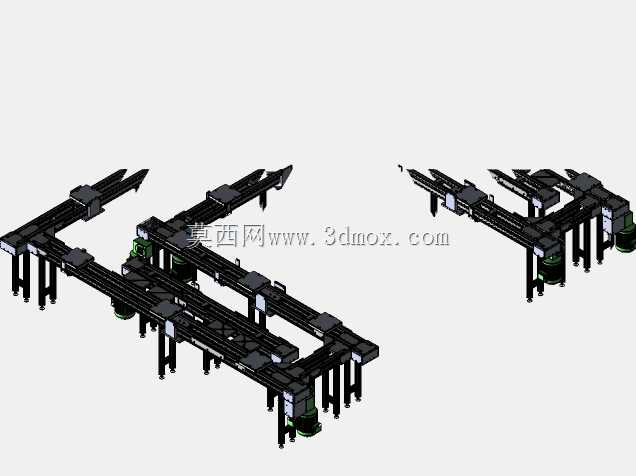

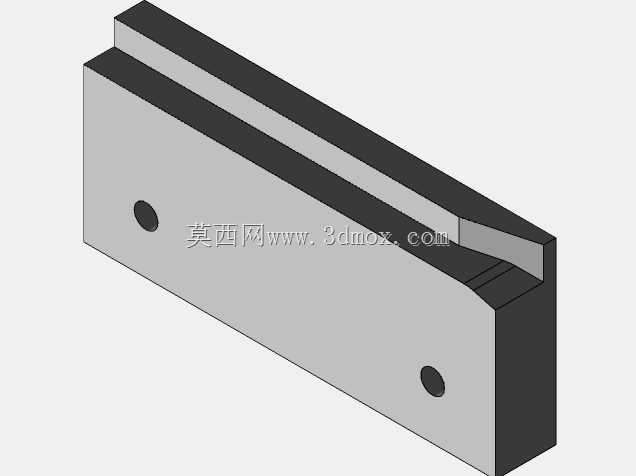

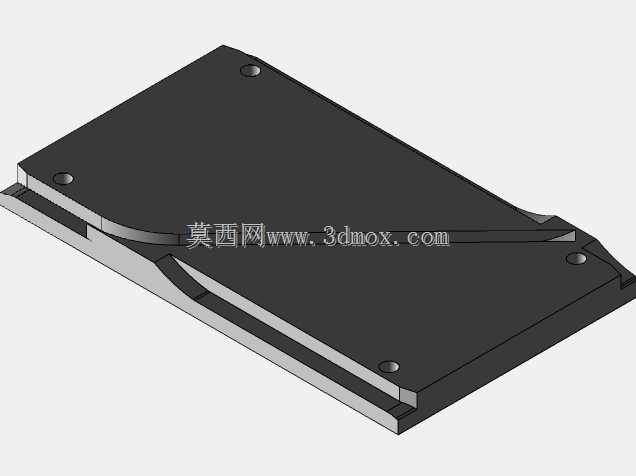

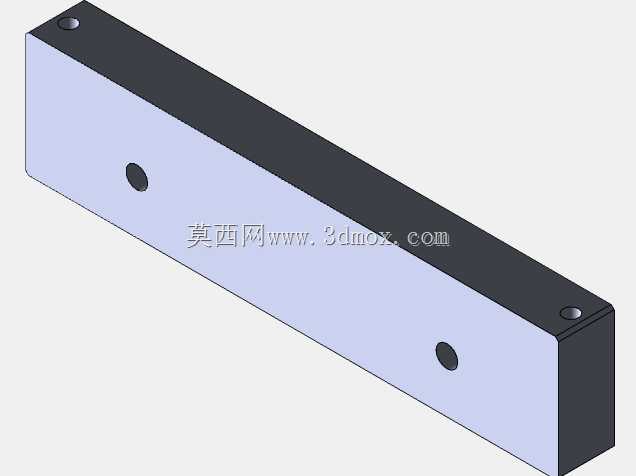

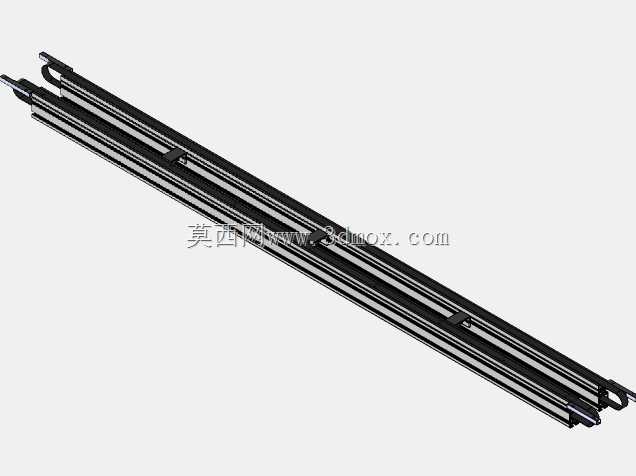

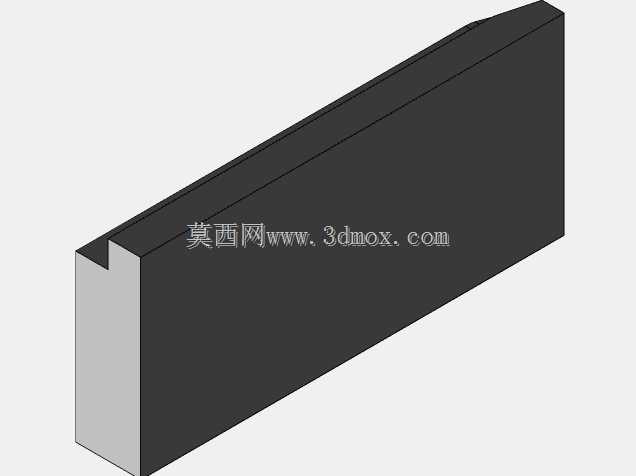

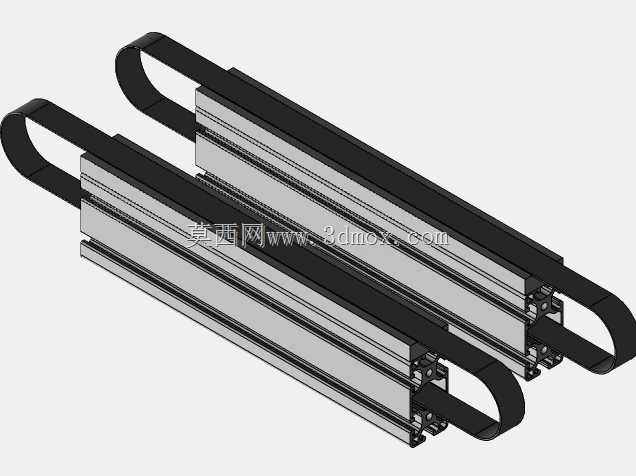

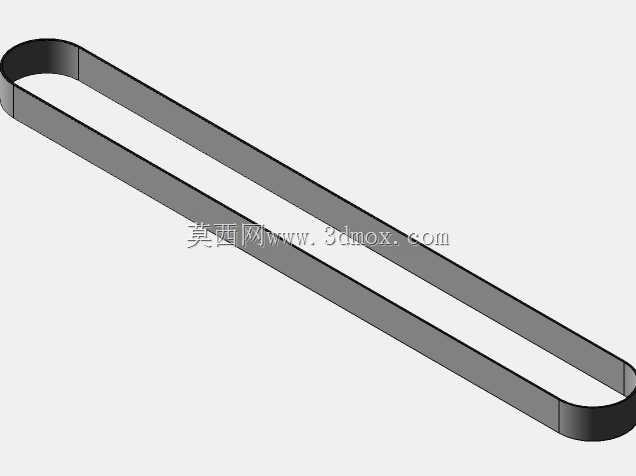

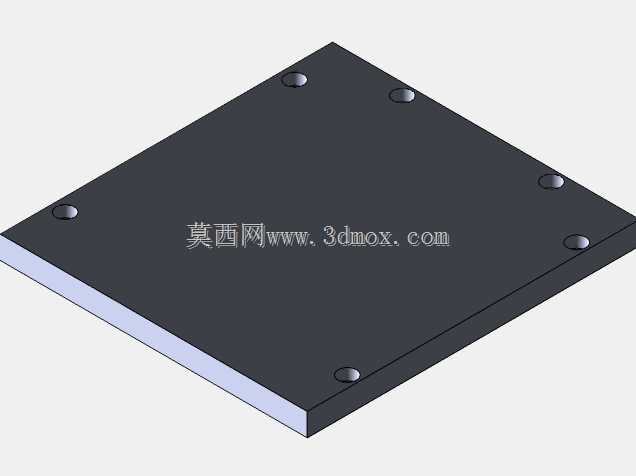

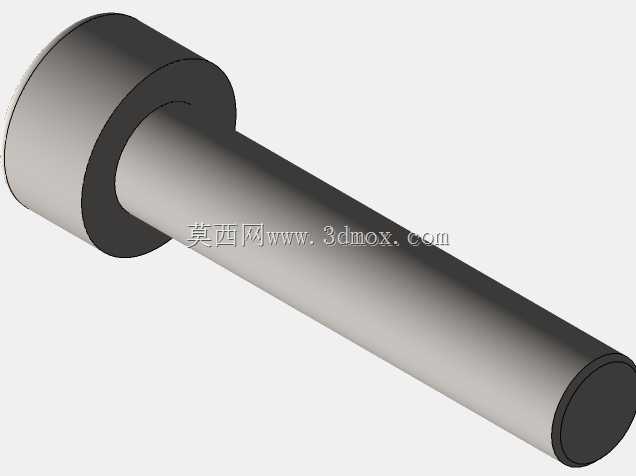

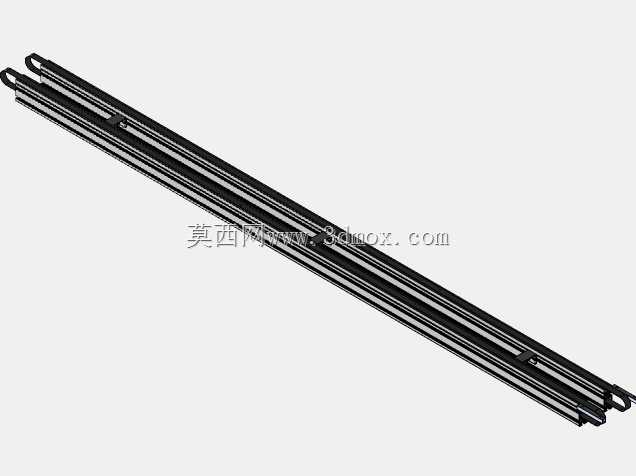

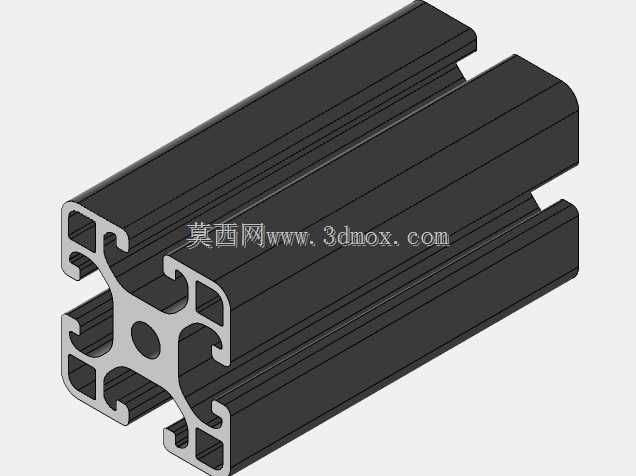

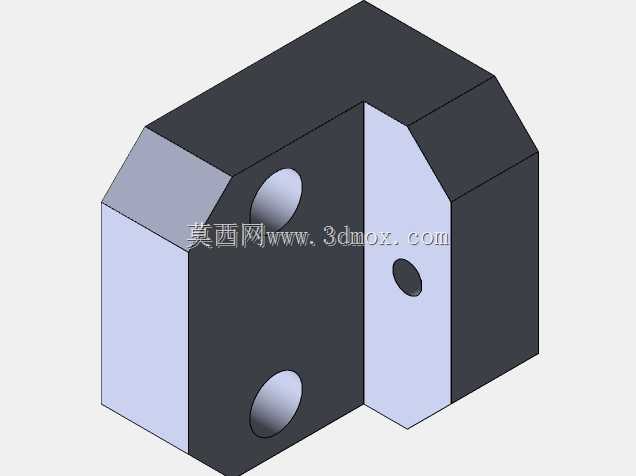

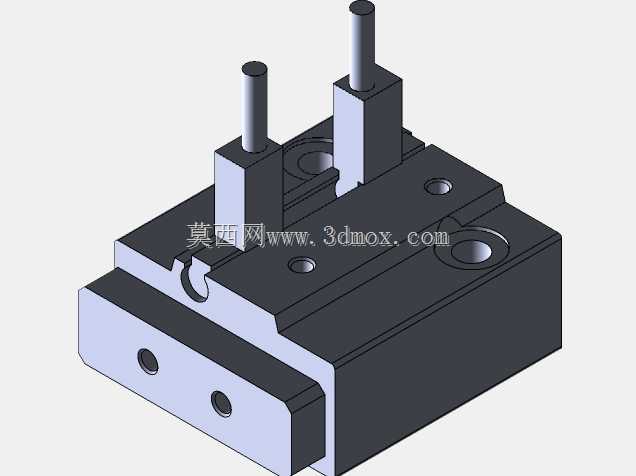

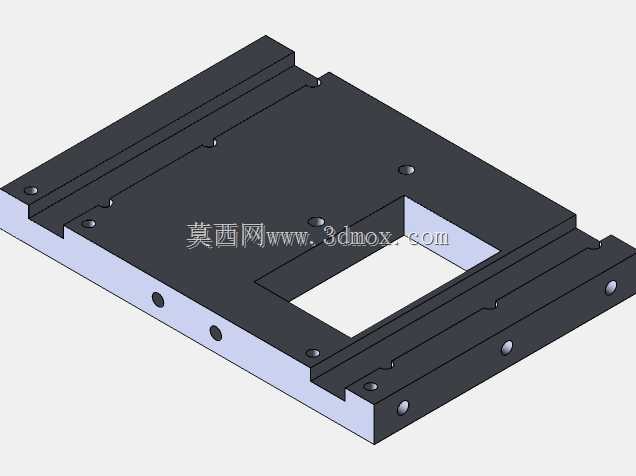

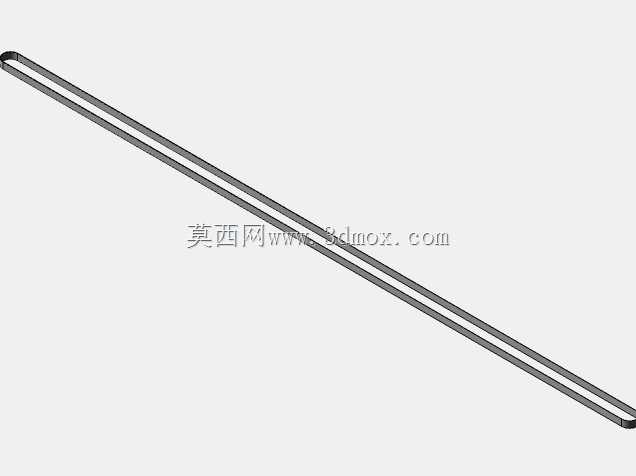

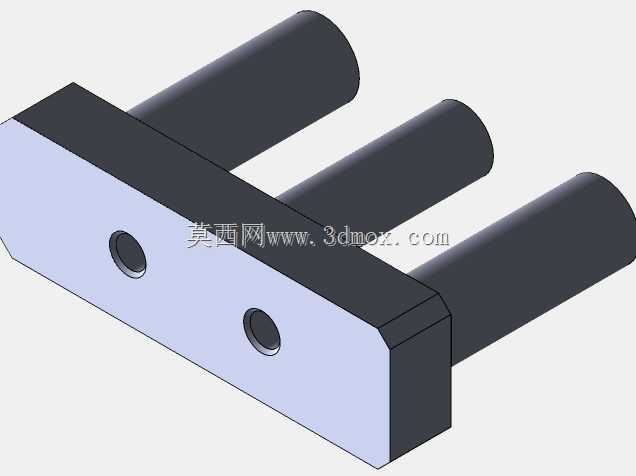

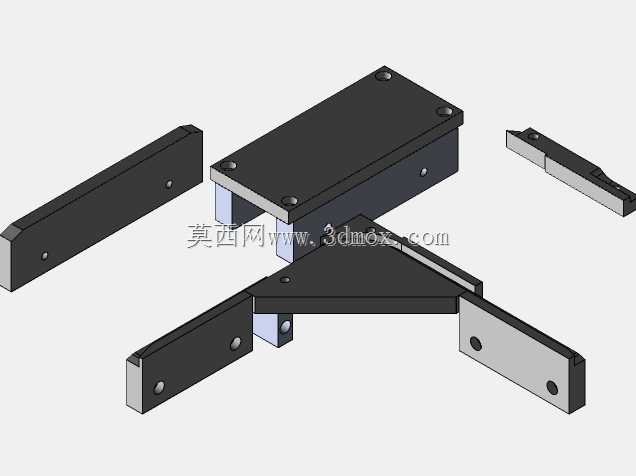

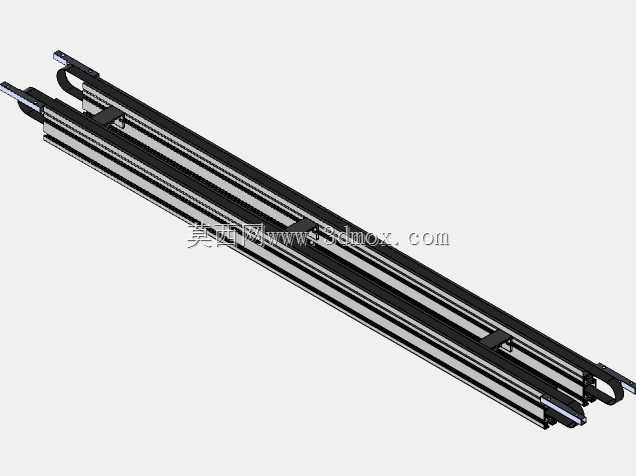

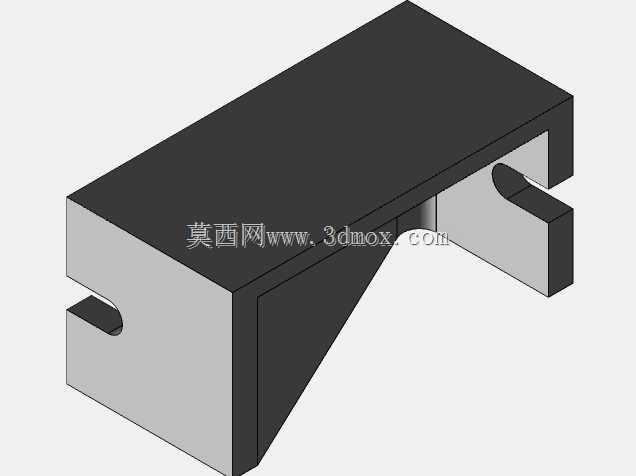

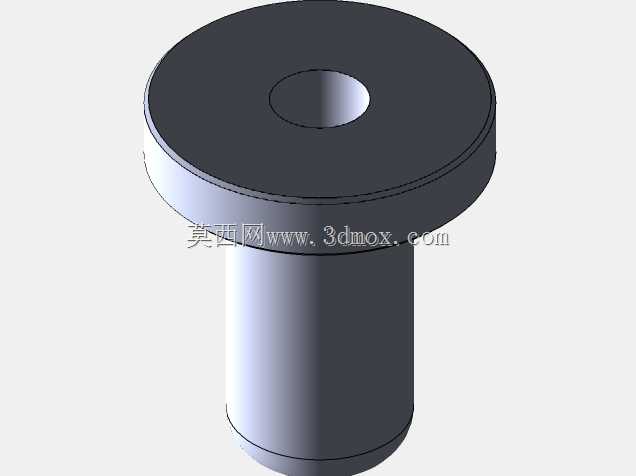

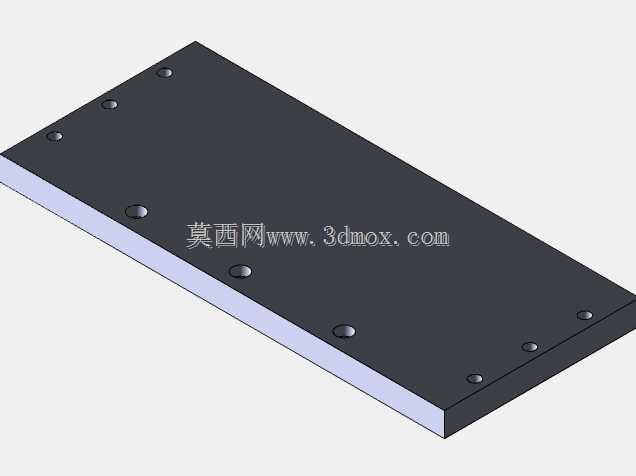

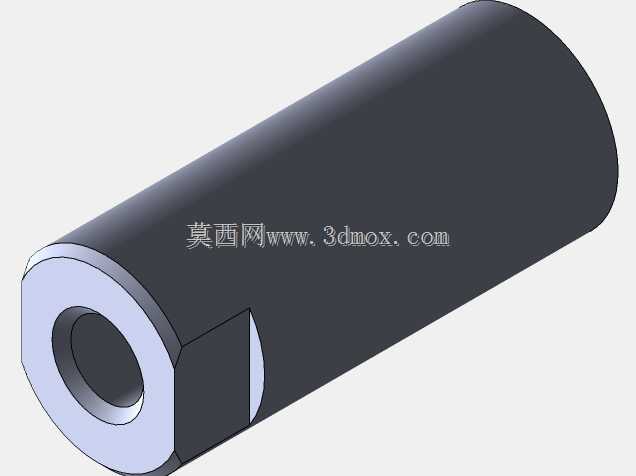

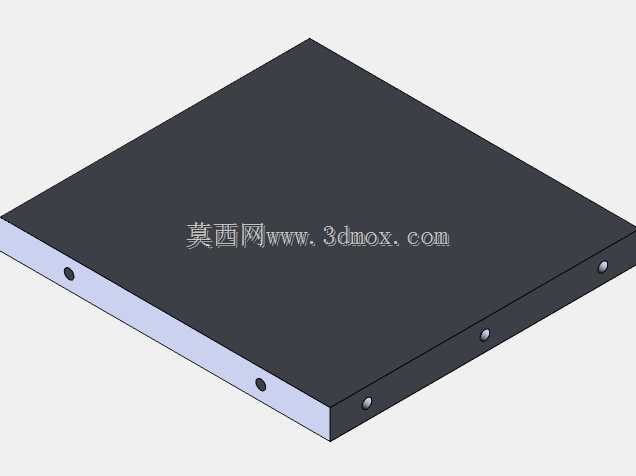

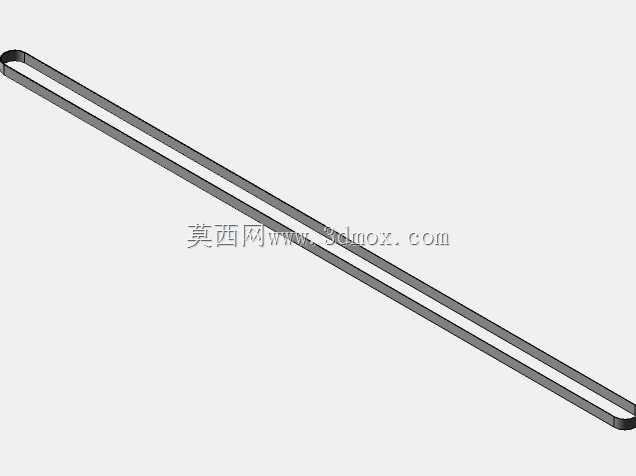

　　该组件主要应用于轻型皮带输送机、模块网带输送机的侧边挡料机构、物料到位阻挡工位以及小型工装托盘的定位场景，在包装线、小件分拣线、电子元件组装输送线中承担短行程直线驱动的核心作用，相比常规标准气缸，其紧凑的轴向尺寸能够适配输送机侧梁空间有限的安装工况，不需要额外预留过长的气缸伸出避让空间，大幅压缩输送线侧边附属机构的占用宽度。从结构设计来看，该组件采用缸体与安装基座一体化的设计思路，将气缸的受力安装面直接与输送机安装支架的贴合面做共面处理，缸体周向布置的四个通孔为贯穿式安装孔，可直接从外侧穿入螺栓固定在输送机的铝型材侧梁或者钢板焊接支架上，不需要额外制作转接安装板，减少装配累计误差。组件自带的双导杆结构平行于气缸活塞杆布置，

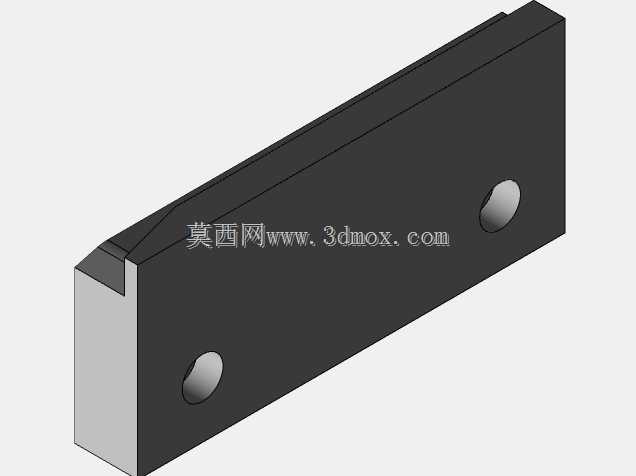

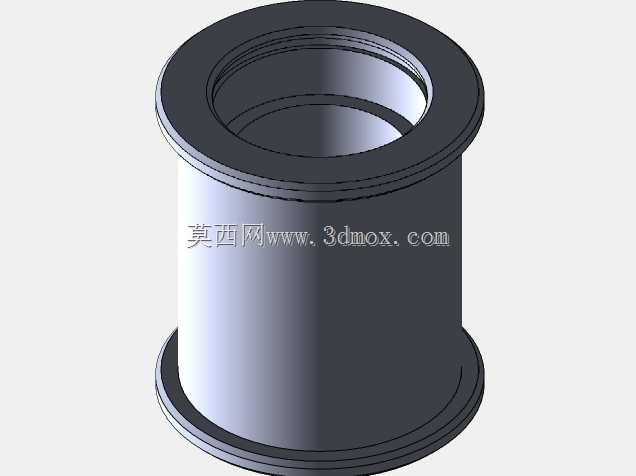

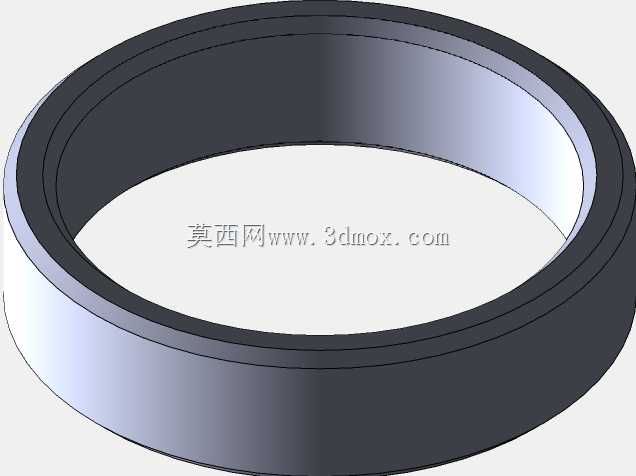

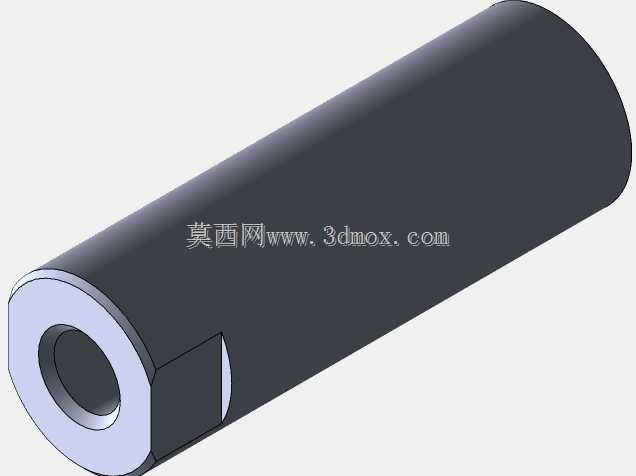

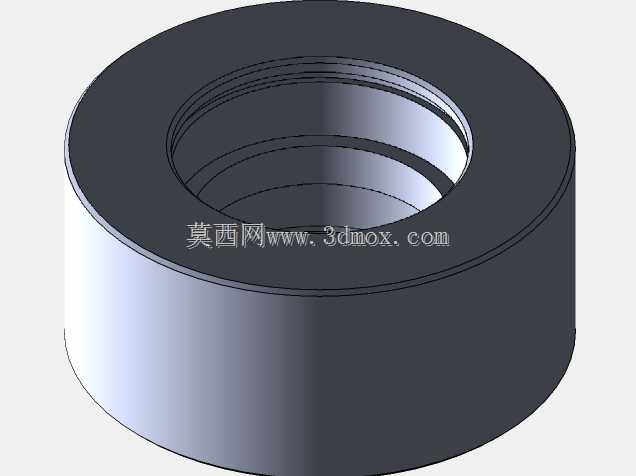

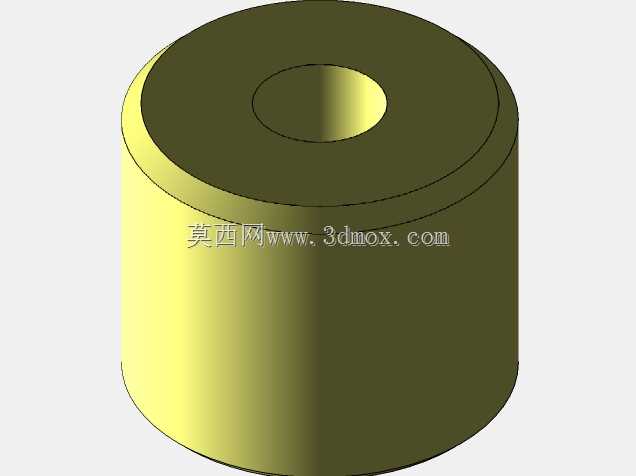

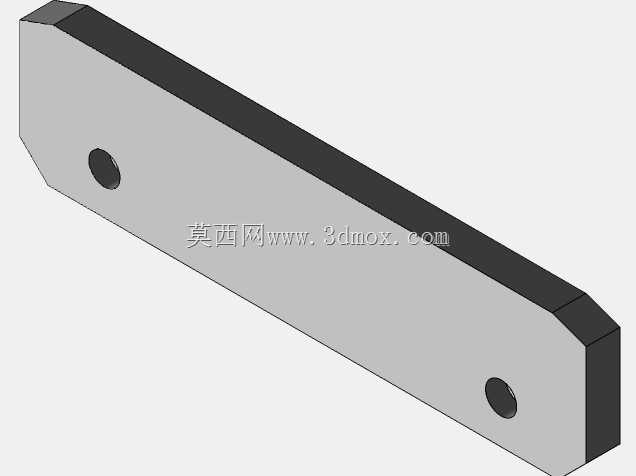

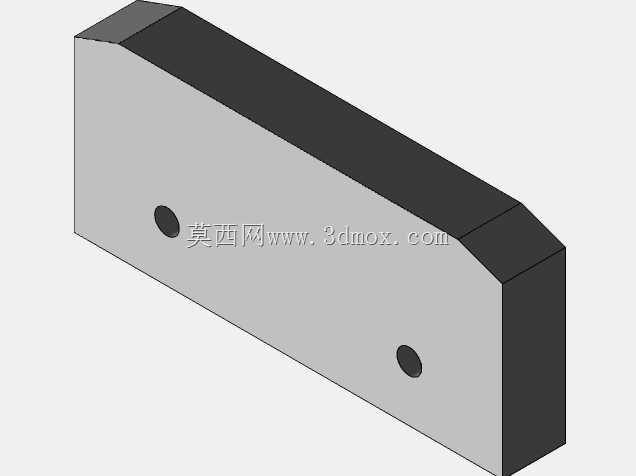

　　导杆与缸体内部的自润滑轴承配合，能够抵消活塞杆伸出时受到的径向偏载，避免活塞杆受侧向力出现弯曲、密封件偏磨漏气的问题，在阻挡输送线上移动的工装件时，不需要额外加装导向轴支座，直接依靠组件自身的导向结构即可承受横向冲击力。从安装边界来看，该组件的缸体外形为规整的方形结构，相邻面的垂直度公差控制在0.02mm以内，安装时可以直接以缸体侧面作为定位基准对齐输送机侧梁的安装面，不需要反复调整驱动方向与输送方向的垂直度；活塞杆端部预留的外螺纹接口可以直接连接挡料块、推板等执行端配件，导杆端部的安装孔可以同步固定执行端配件，保证执行端动作过程中不会出现偏转。设计过程中针对输送机工位频繁启停的工况，对缸体的气道做了短路径优化，

　　缩短了气缸的响应时间，同时缸体外部的散热筋结构与输送机运行时的流动空气接触，能够带走气缸连续动作产生的热量，避免长时间高频动作出现密封件过热老化的问题。在实际选型适配时，该组件可以直接替换同行程规格的常规带导杆薄型气缸，其安装孔位的中心距与行业通用规格保持一致，不需要对原有输送机的安装孔位做二次加工，降低产线改造的工作量。
