带储油孔双安装位石墨耐磨摩擦片

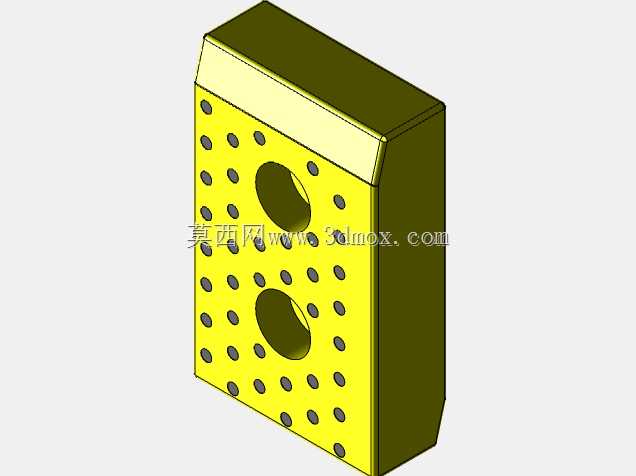

　　这类石墨摩擦片常应用在低速重载的滑动摩擦副场景中，比如重型机床导轨滑移面、锻压设备滑块导向面、自动化输送线的定位承载摩擦面，核心作用是在相对滑动过程中依托石墨本身的自润滑特性，降低金属基材间的直接摩擦损耗，避免咬合拉伤，同时承担一定的径向与轴向承载载荷，替代传统需要定期加注润滑脂的铜质或钢质摩擦衬片，减少设备运维的润滑频次，适配不方便频繁补脂的封闭或半封闭安装工位。从结构设计来看，整体采用长方体块式构型，主体基体为铜合金镶嵌石墨的常见自润滑材质，摩擦工作面上均匀密布的小圆孔是固体石墨储油/储屑孔，在往复滑动过程中，孔内的石墨会逐步在摩擦表面形成均匀的固态润滑转移膜，同时还能容纳滑动过程中产生的微量金属磨屑，

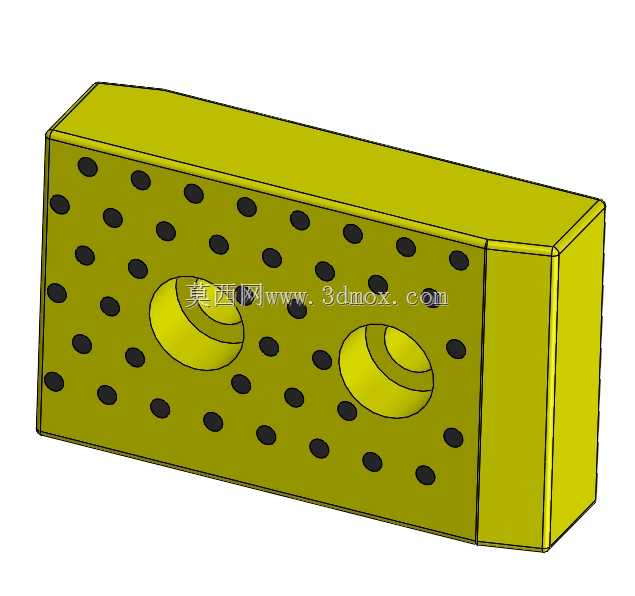

　　避免磨屑在摩擦面间堆积造成的犁削损伤。两个对称布置的台阶式沉孔是安装定位孔，采用沉孔设计可以让安装螺栓的头部完全沉入摩擦片基体内部，不会突出摩擦工作平面，避免螺栓头与对摩件发生干涉刮擦，两个孔的孔距经过公差匹配，适配对应安装基座的螺纹孔位，安装时不需要额外加工调整孔位，直接通过内六角螺栓即可完成紧固。设计过程中需要严格控制摩擦工作面的平面度公差，整体厚度方向的尺寸偏差控制在0.02mm以内，保证安装后摩擦面与对摩件的接触面积达到85%以上，避免局部接触应力过大造成的早期磨损。安装边界方面，摩擦片的非工作面为平直安装基准面，与基座安装槽的配合采用间隙配合，单边间隙控制在0.01-0.03mm，既方便安装时的对位调整，

　　也能避免工作过程中热胀冷缩造成的卡滞。侧面的直边结构可适配安装槽的定位挡边，不需要额外增加销钉定位即可限制摩擦片的横向窜动，在长期往复滑动的工况下也不会出现移位问题。这类摩擦片不需要外接润滑管路，在无油或少油的工况下也能稳定工作，相比普通的非金属摩擦片，承载能力更强，抗冲击性能更好，不会因为短时过载出现碎裂掉块的问题，适合在冶金设备、矿山机械、重型输送设备的滑移部位使用，在设计选型时需要根据实际承载压强、滑动速度、工作温度来匹配石墨柱的镶嵌密度，该款的孔位密度适配中等载荷、中低滑动速度的常规工况，工作温度上限可达300摄氏度，能够满足多数工业设备的常规工作温度要求。
