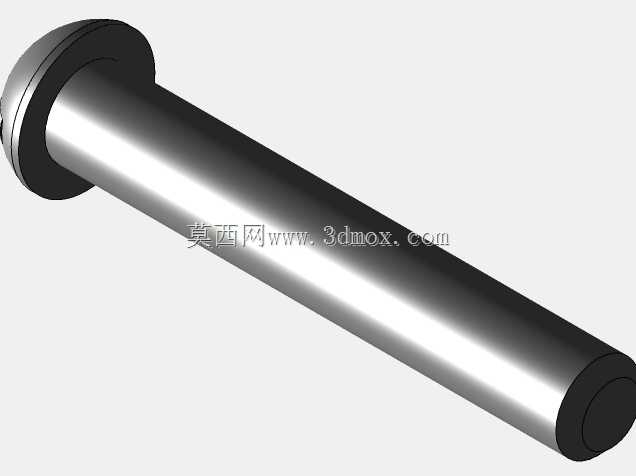

带法兰轴段螺旋输送核心构件

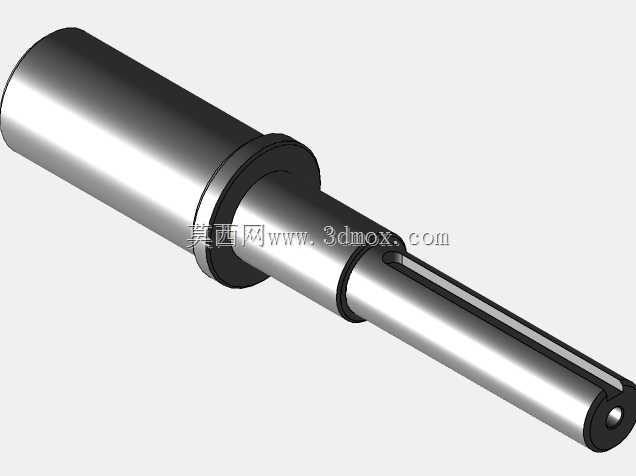

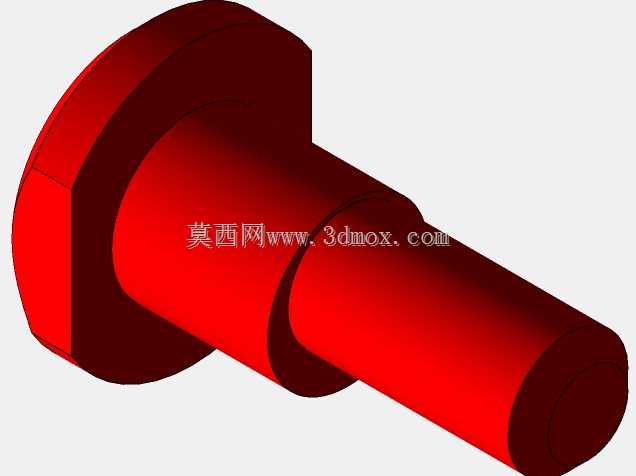

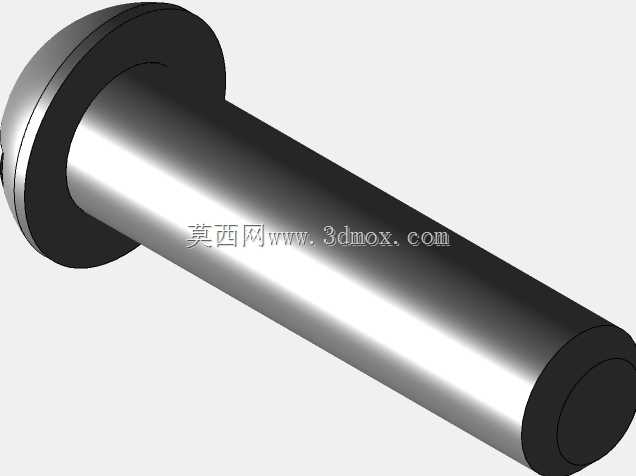

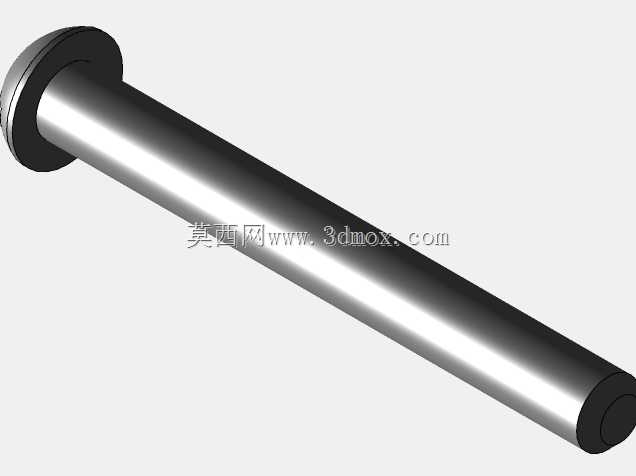

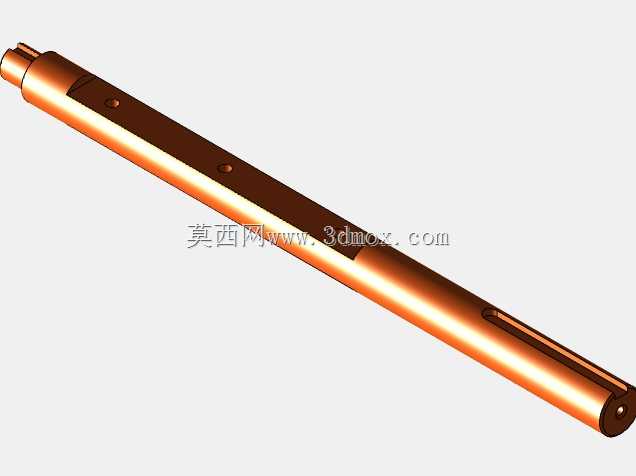

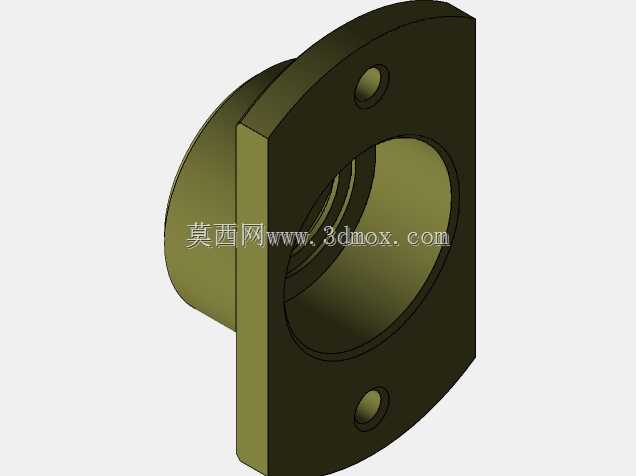

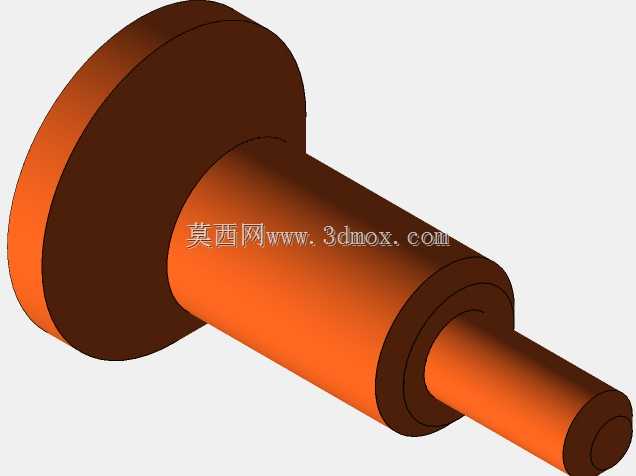

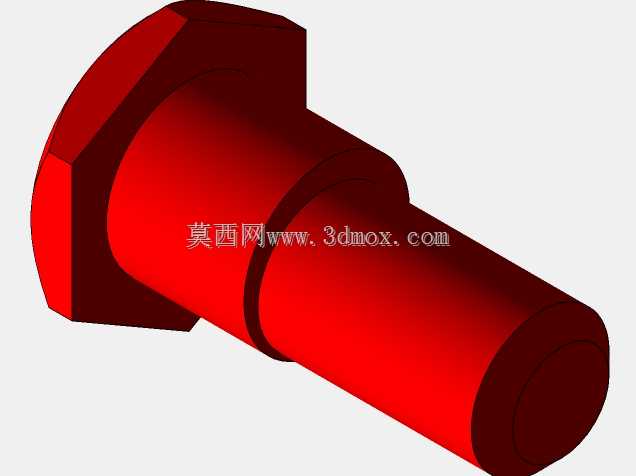

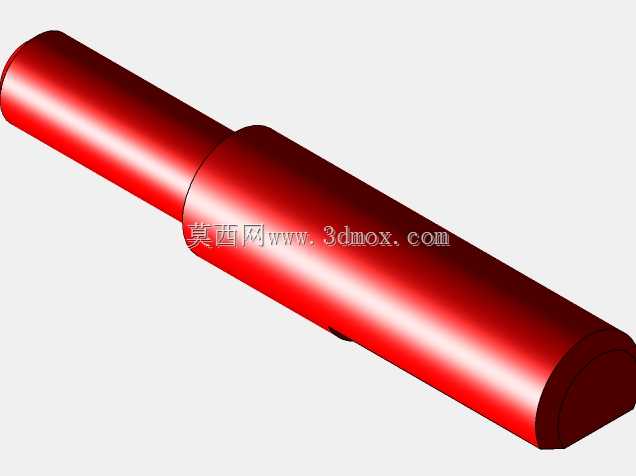

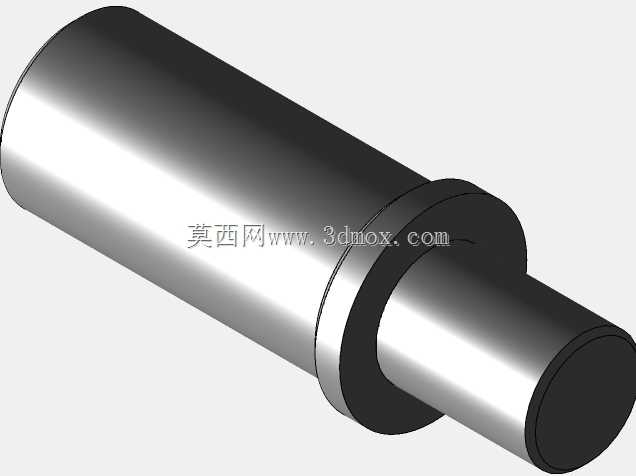

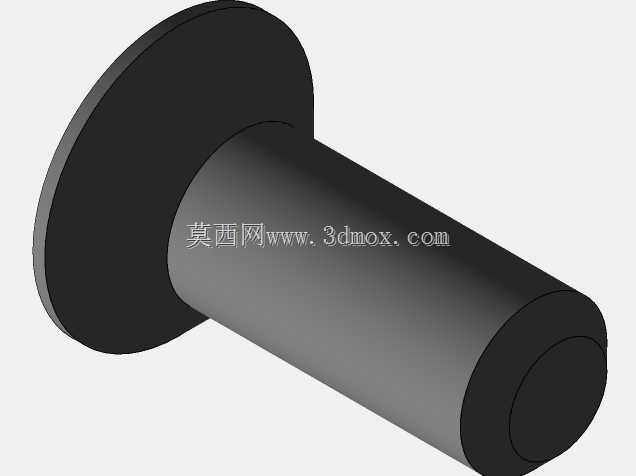

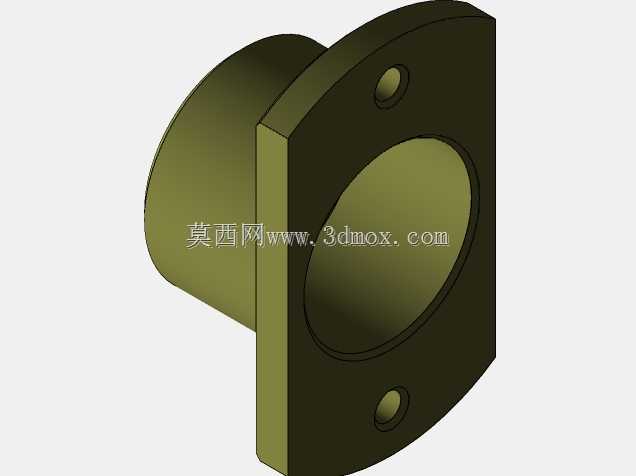

　　在散料连续输送的作业场景里，这类带法兰连接端的轴类构件是螺旋输送设备的核心受力部件，常见于粮食加工、建材粉料输送、化工颗粒转运等生产线的输送单元中，承担着传递扭矩、承载螺旋叶片工作载荷的作用，直接决定了输送段的运行稳定性与负载上限。从结构设计来看，构件一端采用带切边的法兰盘结构，并非整圆法兰，切边位置是为了适配安装座的止口定位，避免轴系运转时出现周向打滑，同时法兰端面上预留的螺栓孔位可与驱动端的联轴器或者动力输出法兰直接对接，减少中间过渡连接的累积误差，保证动力传递的同轴度。另一端的光轴段是螺旋叶片的安装基准面，轴段直径经过载荷校核，匹配常规工况下的扭矩传递需求，轴肩位置做了圆角过渡处理，避免应力集中导致的轴段疲劳断裂，

　　这一细节在长时间连续运转的输送设备中尤为关键，很多现场轴类失效案例都源于轴肩处直角过渡产生的应力集中。从安装边界来看，法兰端的外接圆直径与设备端部的轴承座安装孔位匹配，光轴段的长度对应单节输送槽的有效输送长度，安装时法兰端嵌入端盖的密封槽内，可配合填料密封或者骨架油封实现粉料的密封，避免输送过程中细颗粒物料从轴端泄漏。设计过程中优先考虑了部件的互换性，法兰端的连接尺寸、光轴段的直径公差都遵循通用输送设备的配套标准，可直接替换同规格输送设备的损坏轴件，无需对原有设备的安装位做二次加工。光轴段的表面粗糙度要求满足螺旋叶片的焊接或者套装定位需求，既不会因为表面过于粗糙导致叶片安装时定位偏移，也不会因为光滑度过高造成叶片焊接后附着力不足，

　　在带载启动时出现叶片与轴的相对滑移。这类构件的受力特性决定了设计时需要兼顾刚性与韧性，法兰端承受驱动端的冲击载荷，光轴段承受螺旋叶片推送物料时的径向反力，轴段的同轴度公差控制在合理范围内，避免运转时出现径向跳动，导致叶片刮蹭输送槽内壁，增加不必要的动力损耗。在不同的应用场景中，这类轴件可根据输送物料的磨琢性调整表面热处理工艺，比如输送石英砂、水泥熟料这类高磨琢性物料时，光轴段可做表面淬火处理提升耐磨性，输送粮食、塑料颗粒这类低磨琢性物料时，采用常规调质处理即可满足使用需求，降低加工成本。
