板材冲孔成型用圆柱冲头结构设计

　　在板材冲压成型的生产线里，这类圆柱冲头是冲裁工位的核心执行零件，直接决定冲孔工序的加工精度与连续生产稳定性。日常作业中，冲头需要持续承受高频次的冲击载荷，同时还要和下模刀口保持精准的同轴配合，哪怕是微米级的偏移，都可能导致冲孔毛刺超标、冲头崩刃甚至模具整体损坏。从实际应用场景来看，这类冲头多用于薄钢板、铝板等常规金属板材的圆孔冲制，覆盖五金件加工、家电外壳生产、通用钣金制造等多个领域，不管是连续模的高速冲压工位，还是单工位冲孔工装的简易配置，都能看到同结构冲头的应用。设计这类冲头的时候，首先要考虑的是工作端的硬度匹配，工作段需要经过淬硬处理来保证刃口的耐磨性，而夹持段则要保留适当的韧性，避免冲击过程中出现杆部断裂的问题。

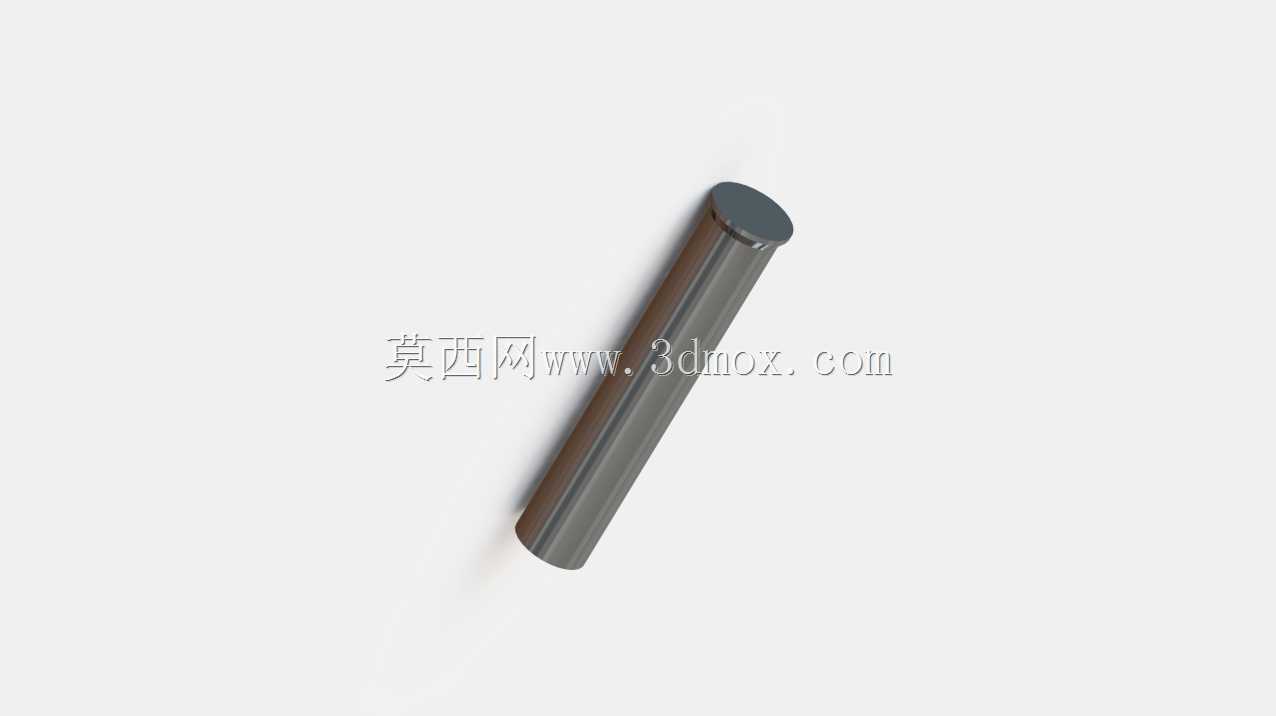

　　外形上采用等直径圆柱结构，一方面是加工难度低，外圆磨床就能实现高精度的尺寸加工，圆柱度容易控制；另一方面圆柱型的夹持面和模座的安装孔配合时，受力均匀，不会出现异形截面冲头常见的应力集中问题。从尺寸边界来看，该冲头工作直径3.5mm，整体长度71mm，安装时需要保证夹持段进入模座的深度不小于杆径的1.5倍，这样才能在高频冲击下保持足够的夹持力，避免冲头在作业过程中出现退料、歪斜的情况。冲头头部的13mm直径段是定位台阶段，安装时这个台阶面会和模座的安装端面紧密贴合，既可以控制冲头伸出模座的长度，保证冲孔深度符合工艺要求，也能承受冲压过程中的反向冲击力，分散杆部的应力。实际选型使用时，还要搭配对应间隙的下模刀口，

　　根据加工板材的厚度调整冲头的入模量，入模量过小会导致板材冲不断、带料，入模量过大则会加速刃口磨损，缩短冲头的使用寿命。建模过程中，需要重点保证工作段的圆柱度、头部台阶面与杆部轴线的垂直度，这些形位公差直接影响冲头的实际装配精度和冲压效果，哪怕是建模阶段忽略了这些公差要求，后续加工出来的零件也无法满足实际生产的使用需求。
