多格鲁塔列娃马基内西板材加工设备结构

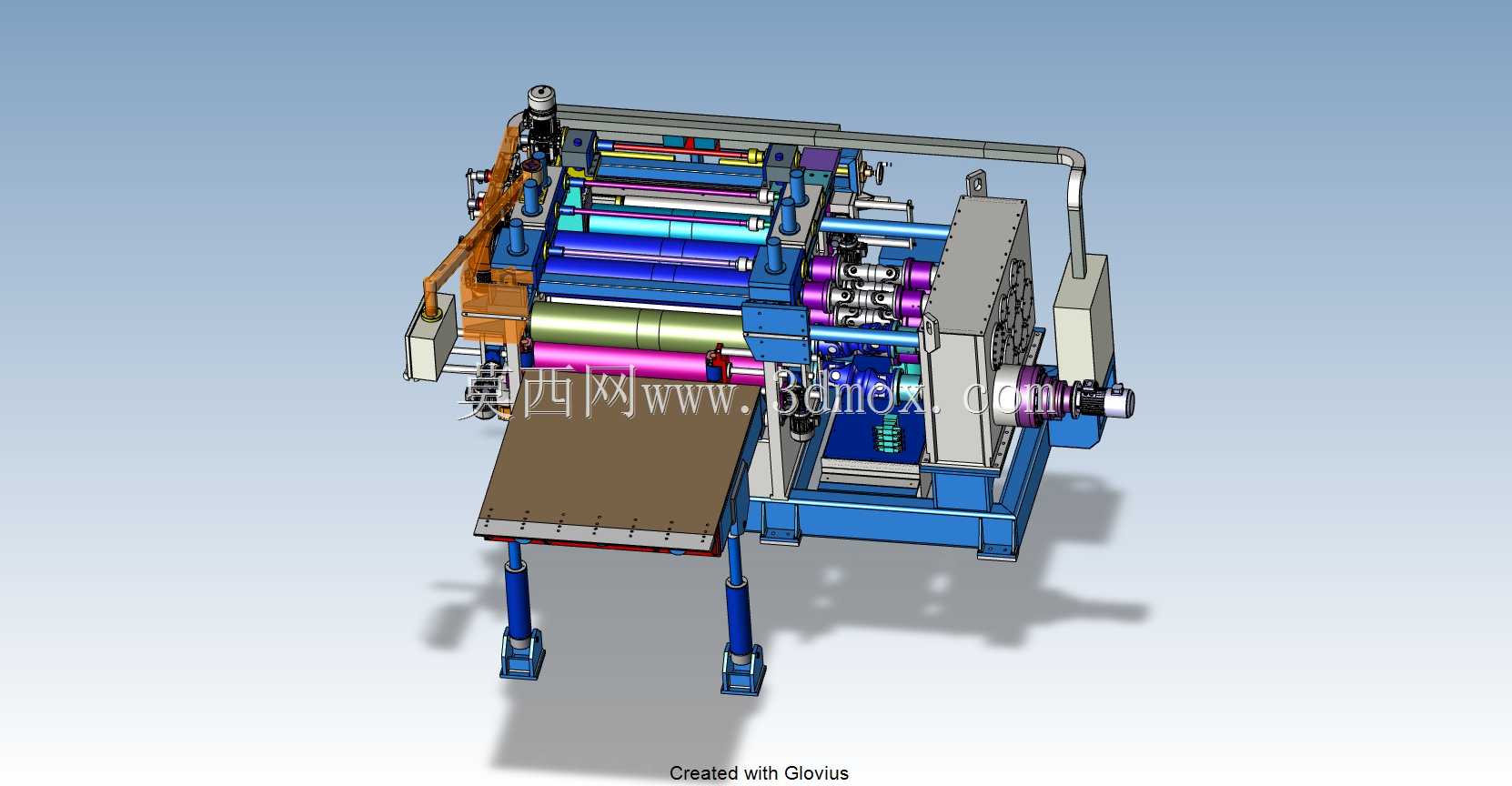

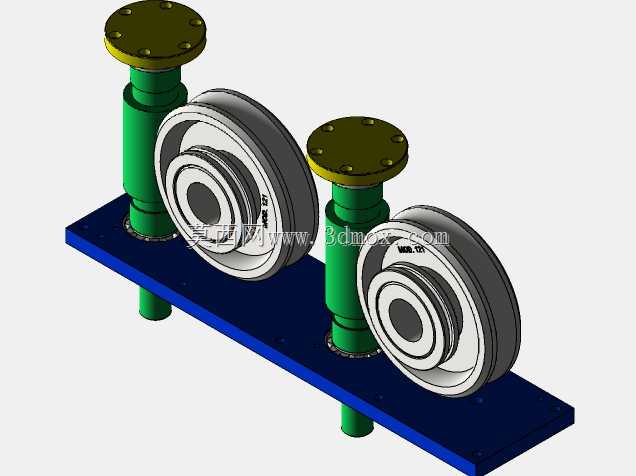

　　在金属板材深加工的生产场景中，这类设备常被布置在卷材开平后的后续处理工位，承接经过校平的金属带材，完成表面压纹、定尺裁切前的预成型工序，适配家电外壳生产、装饰金属板材加工、五金冲压原材料预处理等多个细分生产环节，可处理0.3-2mm厚度的冷轧钢板、镀锌板以及铝合金板材，适配的卷材宽度覆盖600mm到1250mm的常规工业规格。从结构设计逻辑来看，整机采用分体式模块化框架，进料端设置有可调式导向限位结构，通过两侧的可移动挡轮约束板材进给方向，避免板材走偏造成的成型纹路错位，导向轮的调节采用丝杆传动结构，刻度标识清晰，操作人员可根据实际加工板材的宽度快速调整定位尺寸，调整行程预留有20mm的冗余量，适配同宽度规格板材的边缘公差波动。

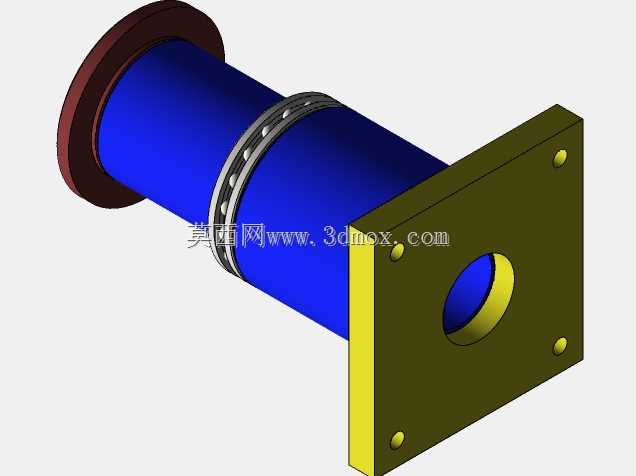

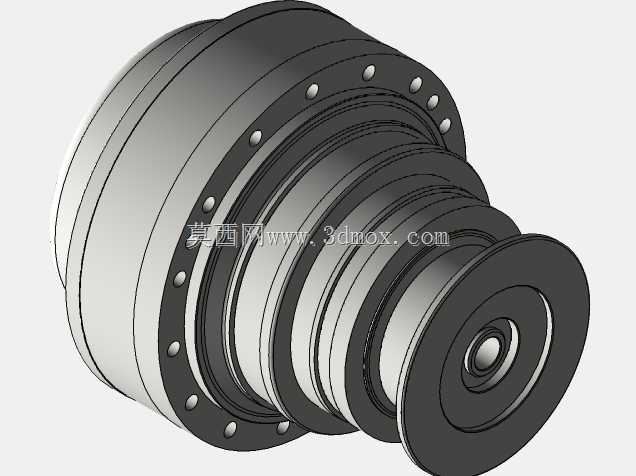

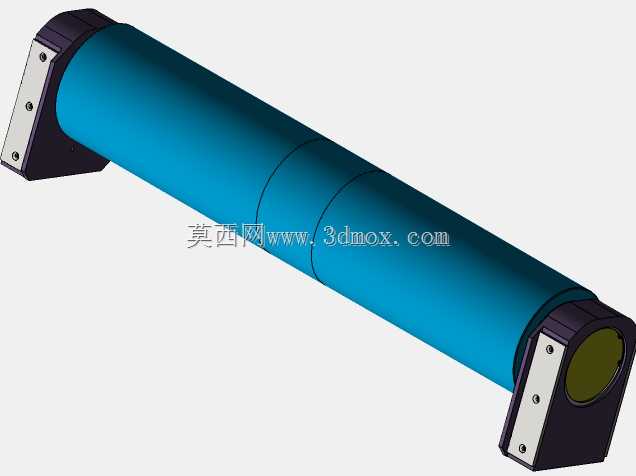

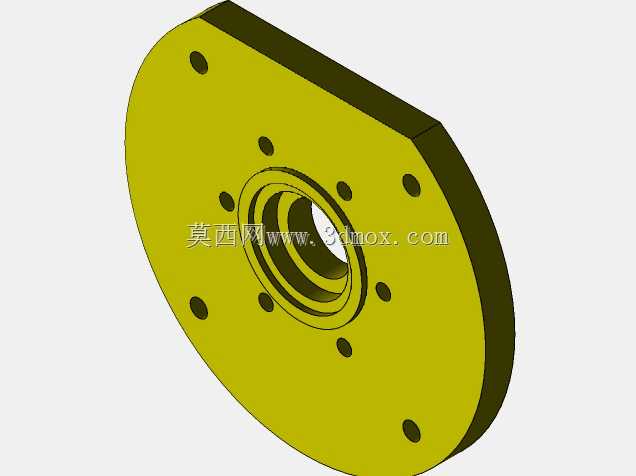

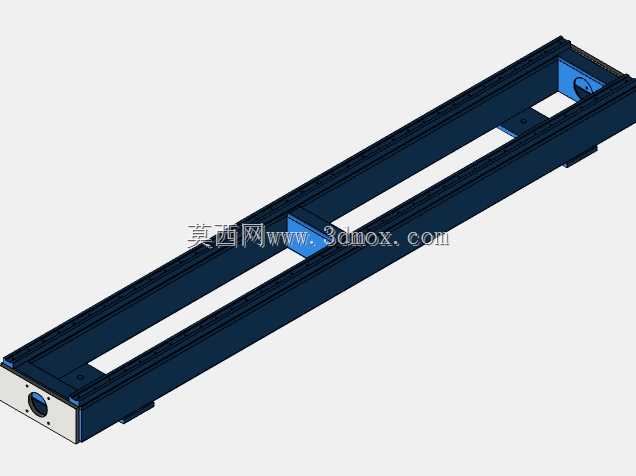

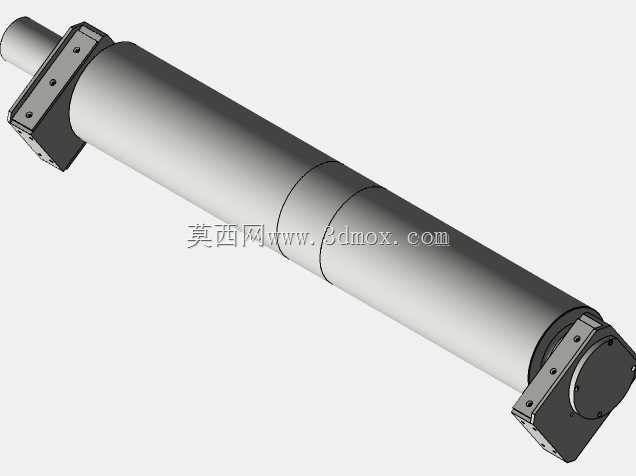

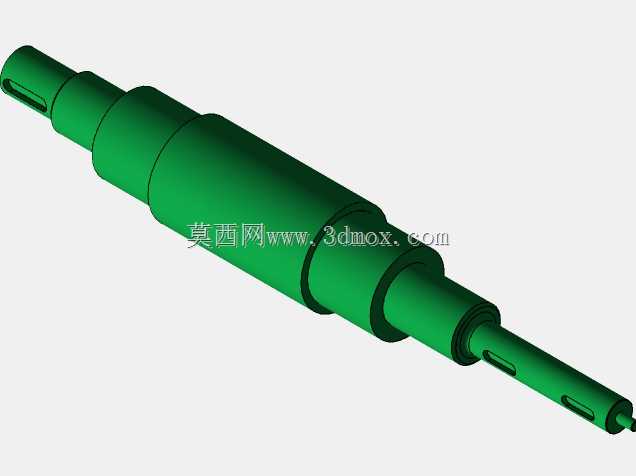

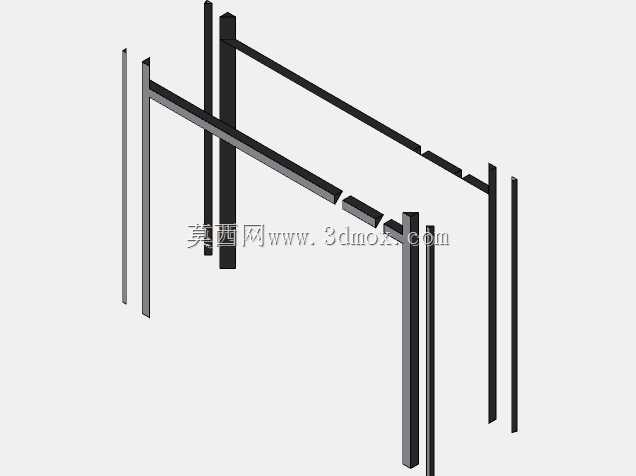

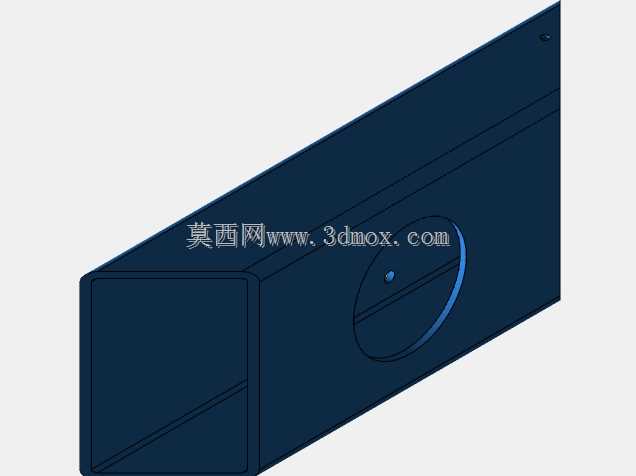

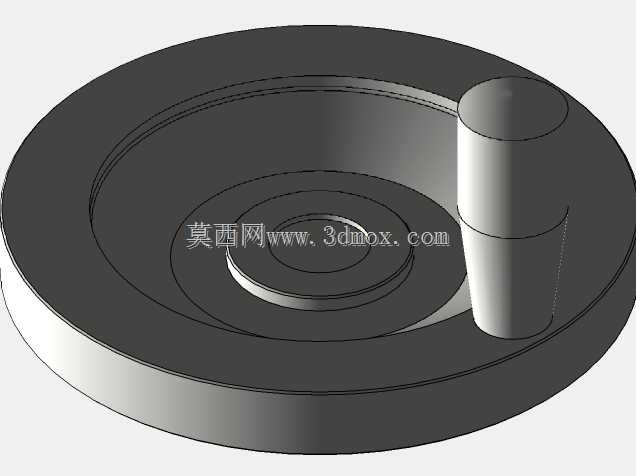

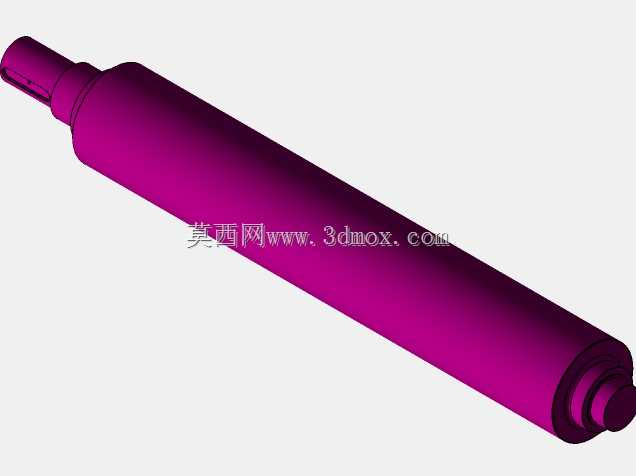

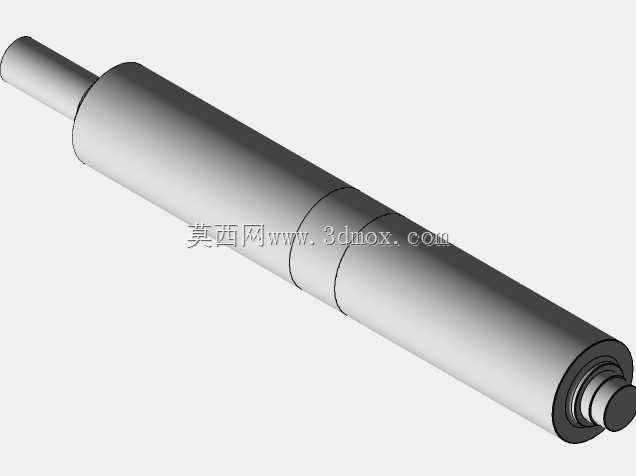

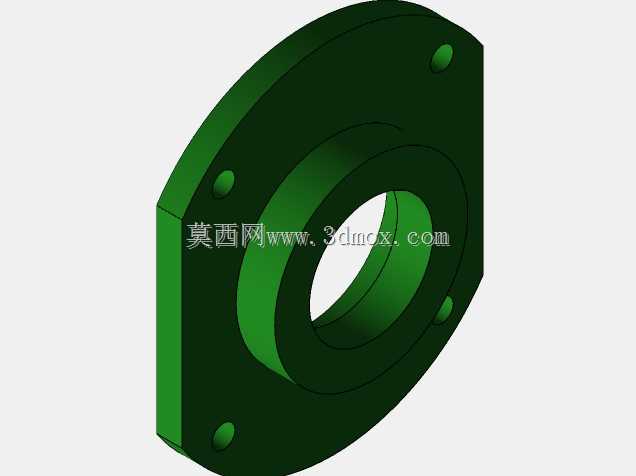

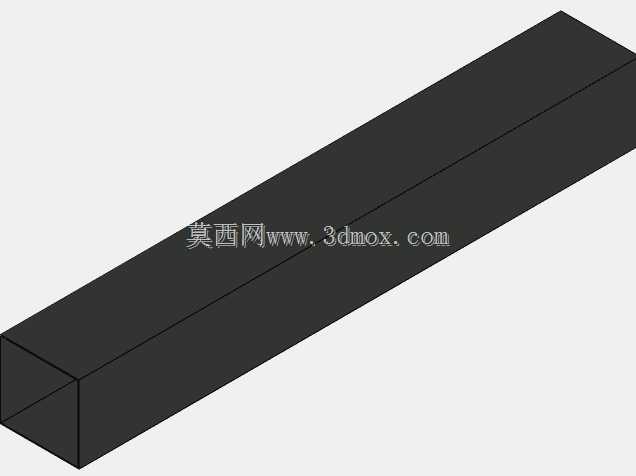

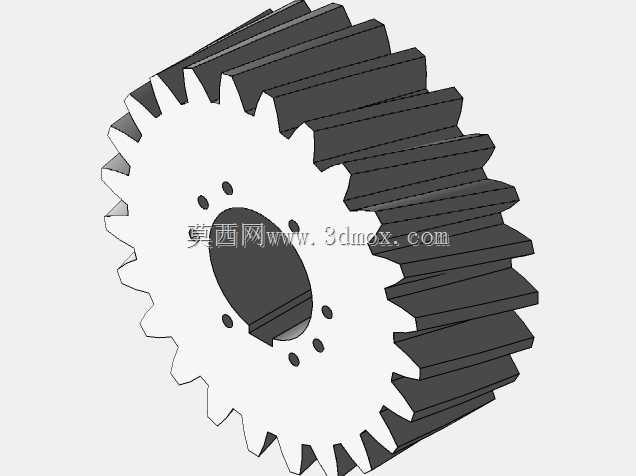

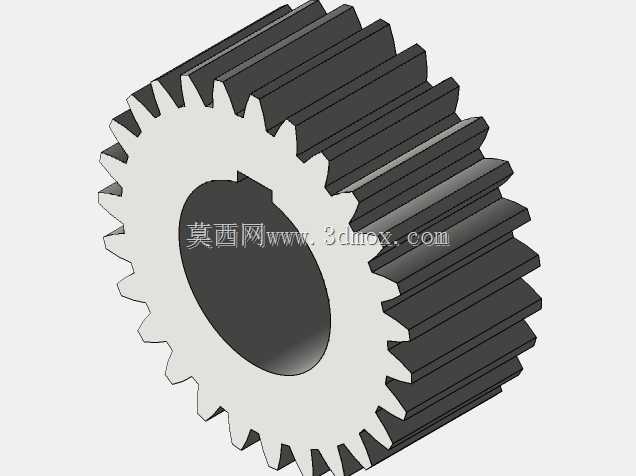

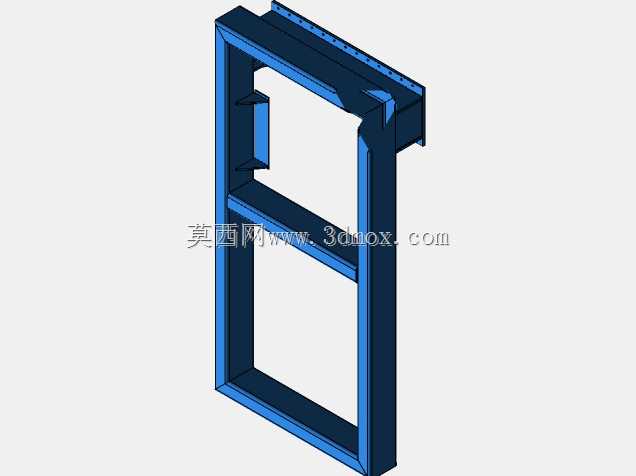

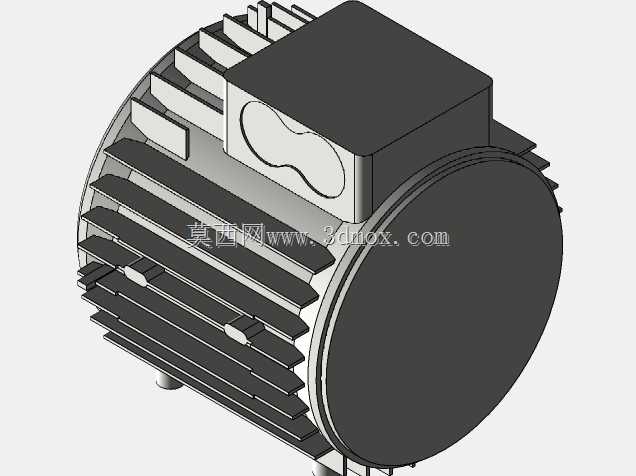

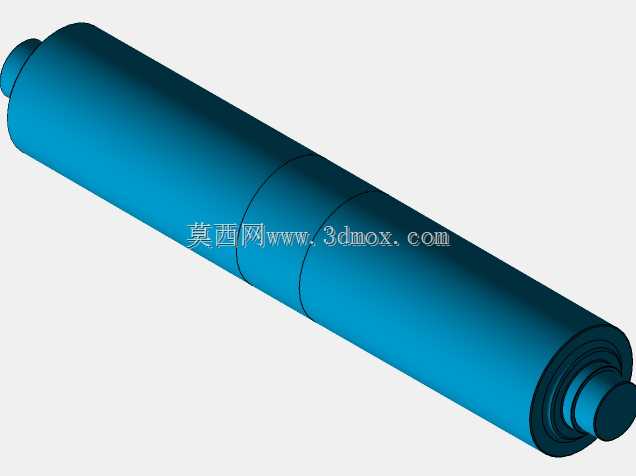

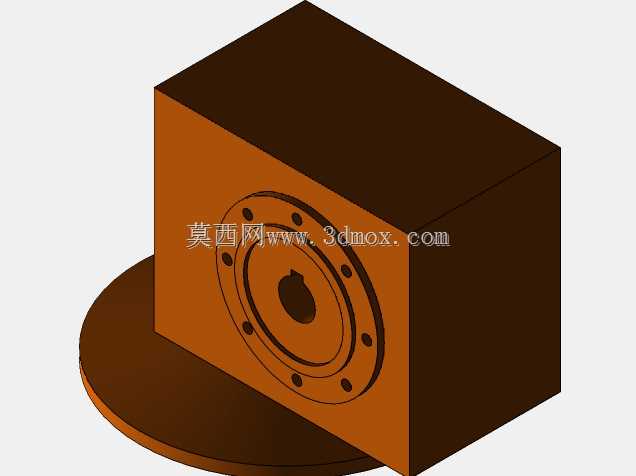

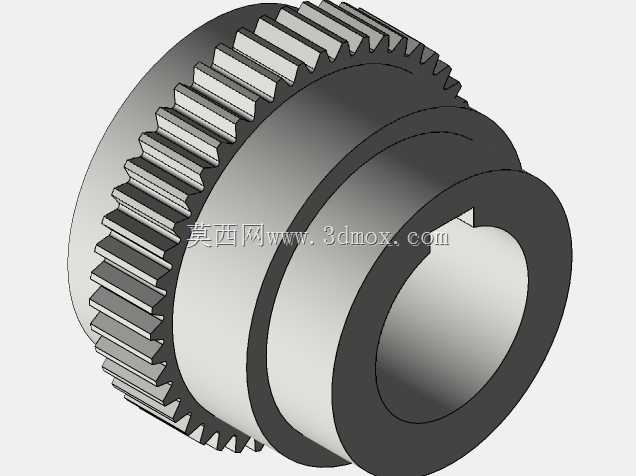

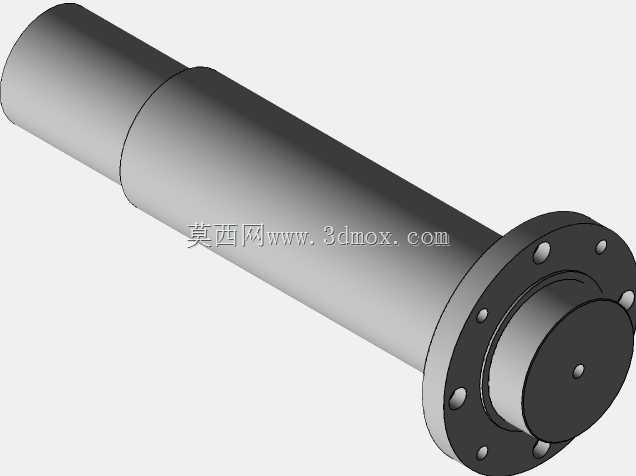

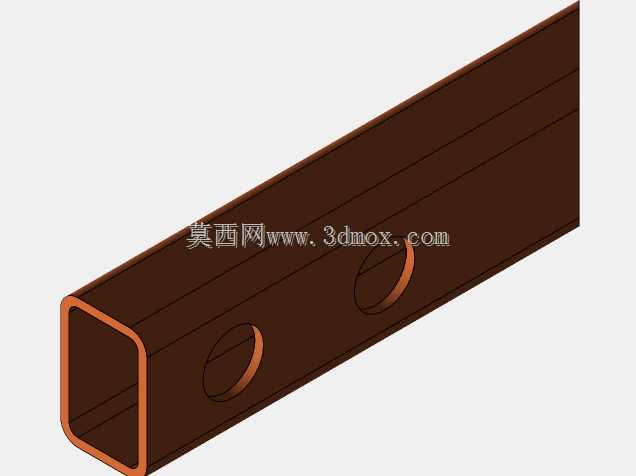

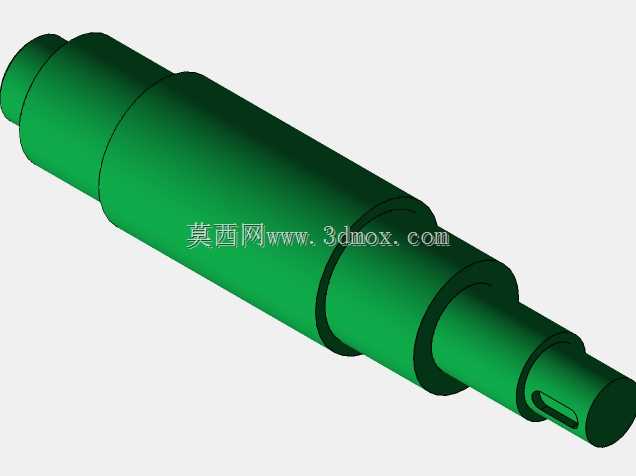

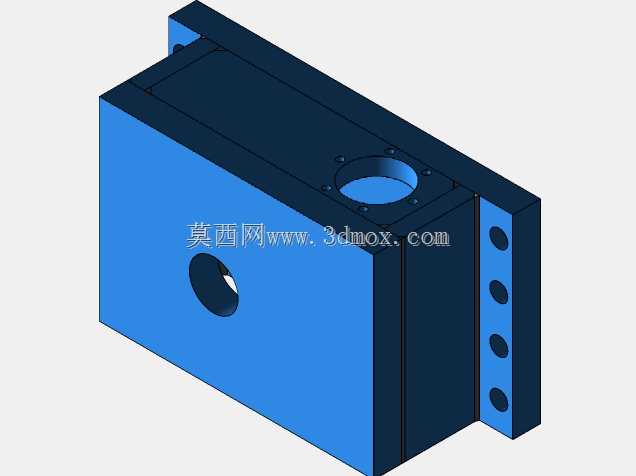

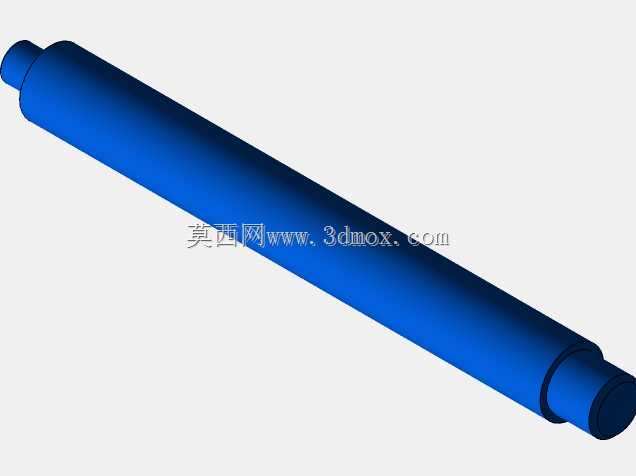

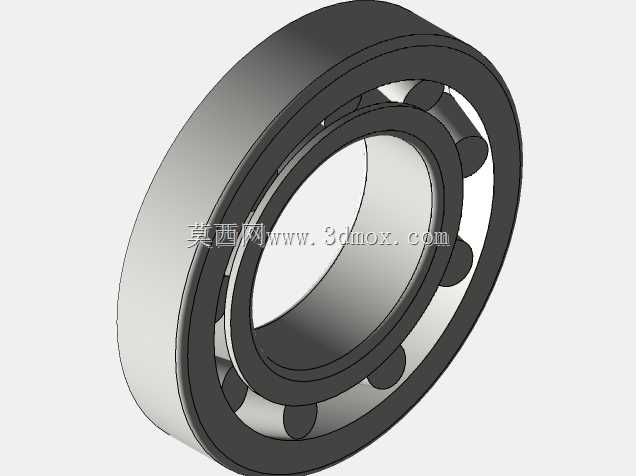

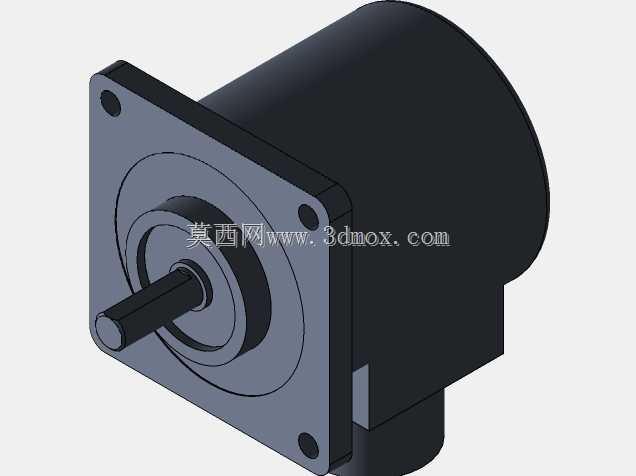

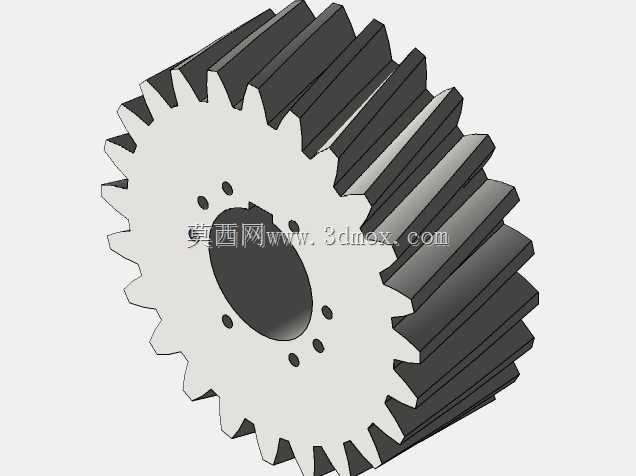

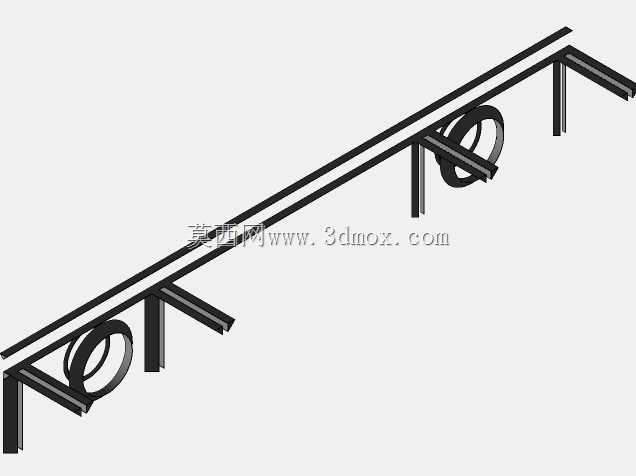

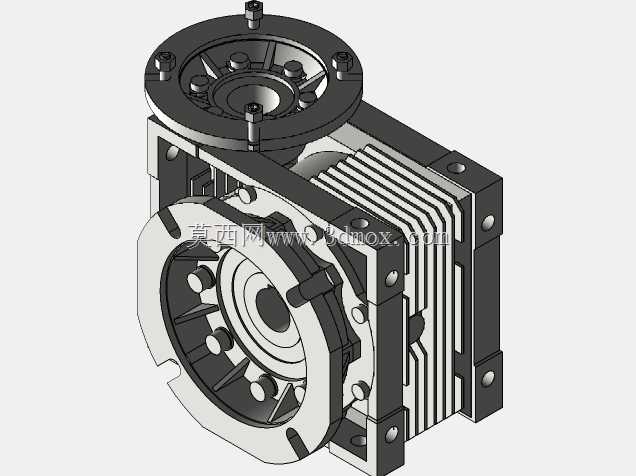

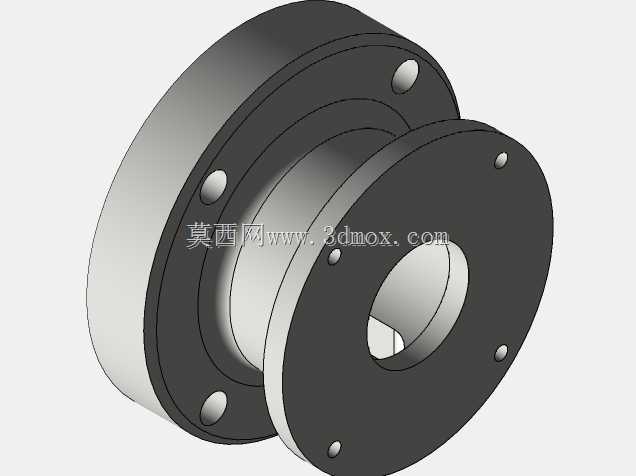

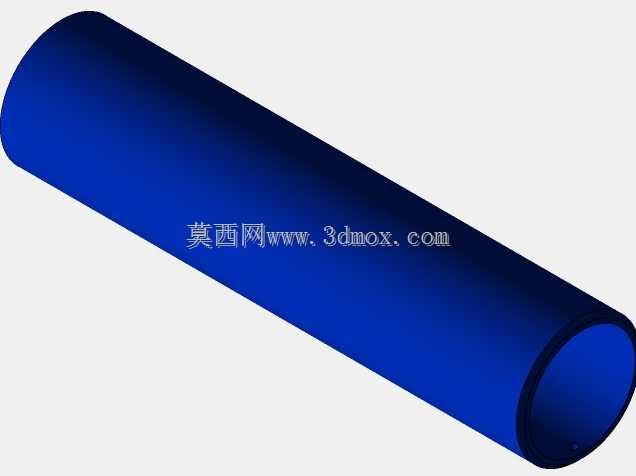

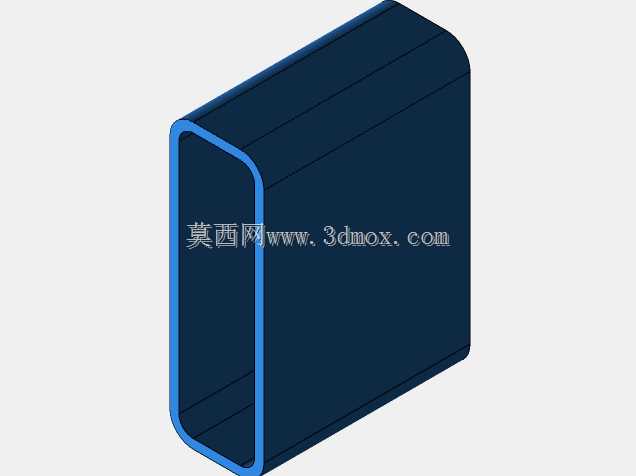

　　设备的核心执行机构采用辊压式成型结构，上下辊轴的平行度通过两端的偏心轴承座实现微调，辊轴表面加工有对应成型纹路的凹凸结构，加工过程中上下辊的间隙通过手轮带动蜗轮蜗杆机构调整，间隙调整精度可达0.02mm，可适配不同厚度板材的压合深度要求，避免压力过大造成板材撕裂或者压力不足导致纹路成型不清晰的问题。传动部分采用分级减速结构，动力输入端连接驱动电机后经齿轮组将动力分配到上下工作辊，保证两根辊轴的线速度完全同步，避免辊速差造成的板材表面划伤。设备的安装基准面为底部的焊接框架，框架采用矩形钢管拼焊而成，焊后经过时效处理消除内应力，整体安装平面的平面度公差控制在0.1mm/米范围内，底部设置有六个可调式地脚螺栓，可在安装时调整整机水平度，

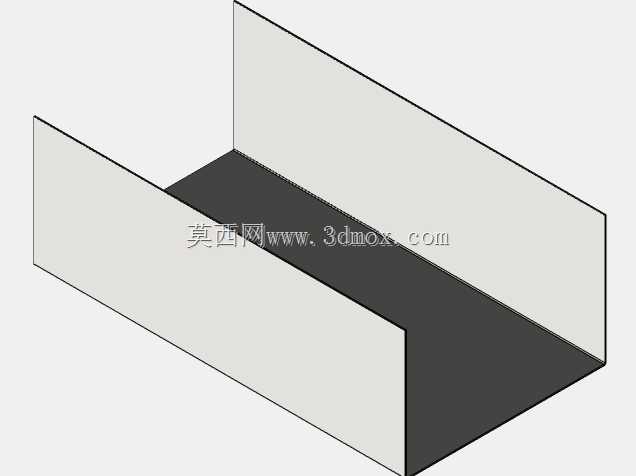

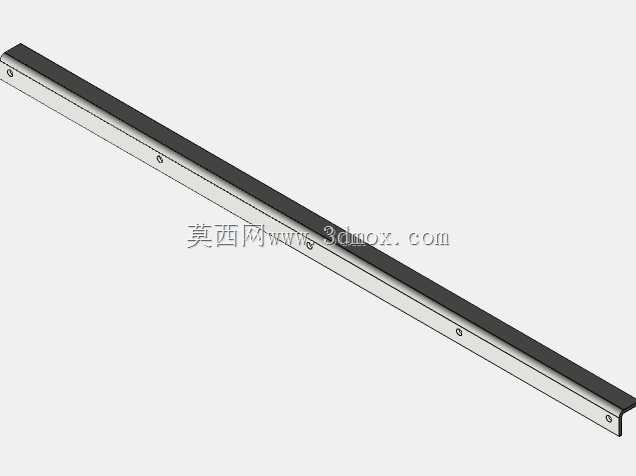

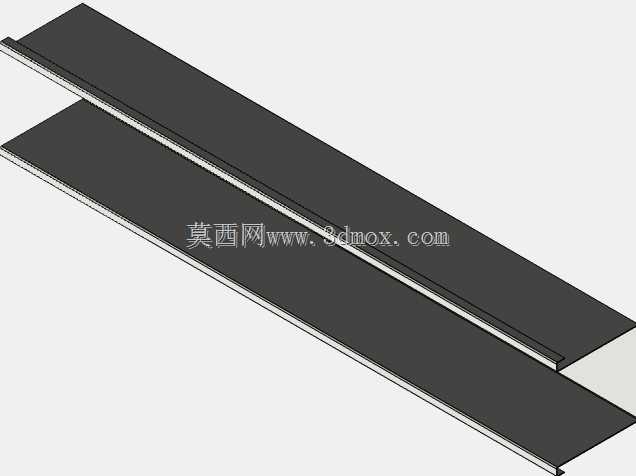

　　调整范围为±15mm，适配车间地面的不平整工况。出料端设置有承托导板，导板表面粘贴有超高分子量聚乙烯耐磨衬板，降低板材输送过程中的摩擦阻力，同时避免金属硬接触造成的板材背面划伤。设备的侧边预留有辅助工位的安装接口，可根据生产需求对接自动送料架、成品码垛机构或者在线检测装置，扩展设备的功能边界，整机的外接管线全部采用拖链收纳布置，走线整齐，避免设备运行过程中管线拉扯造成的故障。在安全防护设计上，设备的传动齿轮、旋转辊轴的外露部分都设置有可拆卸的金属防护罩，防护罩采用铰链式连接，日常维护时可快速打开，不需要完全拆卸，进料端设置有光电保护装置，当操作人员肢体误入危险区域时设备会自动停机，保障生产操作安全。
