帕金斯液压压力检测表结构设计

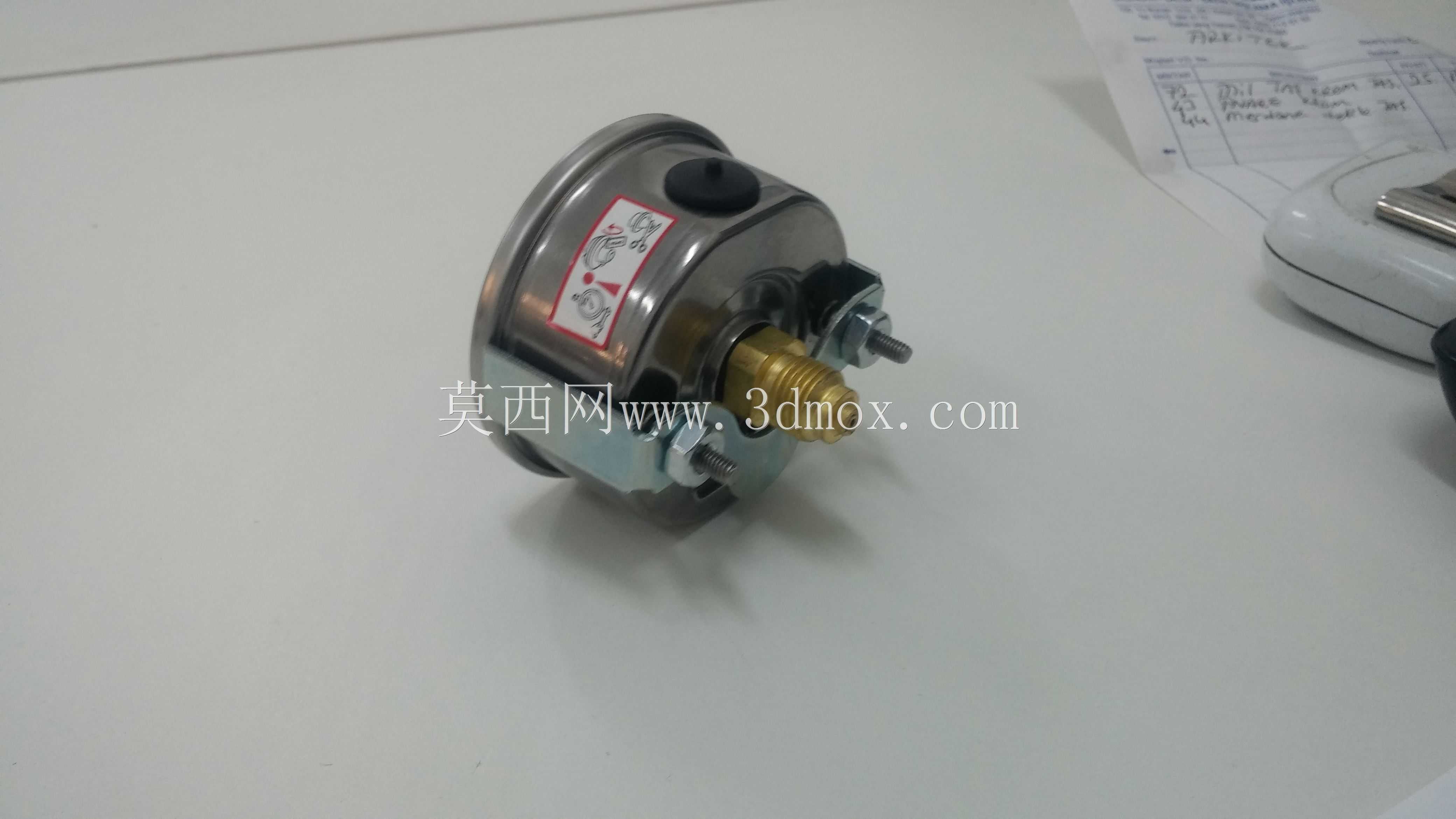

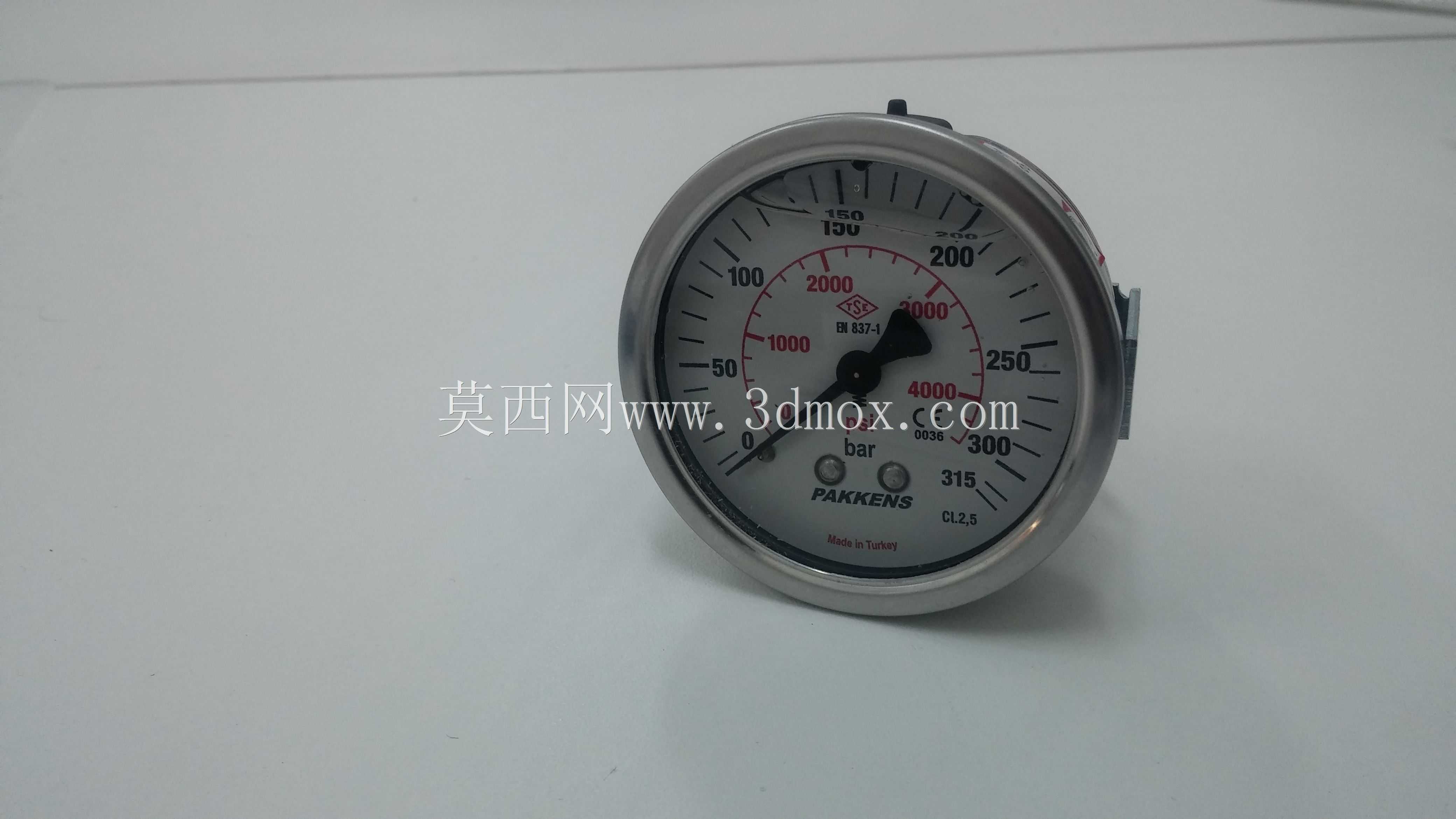

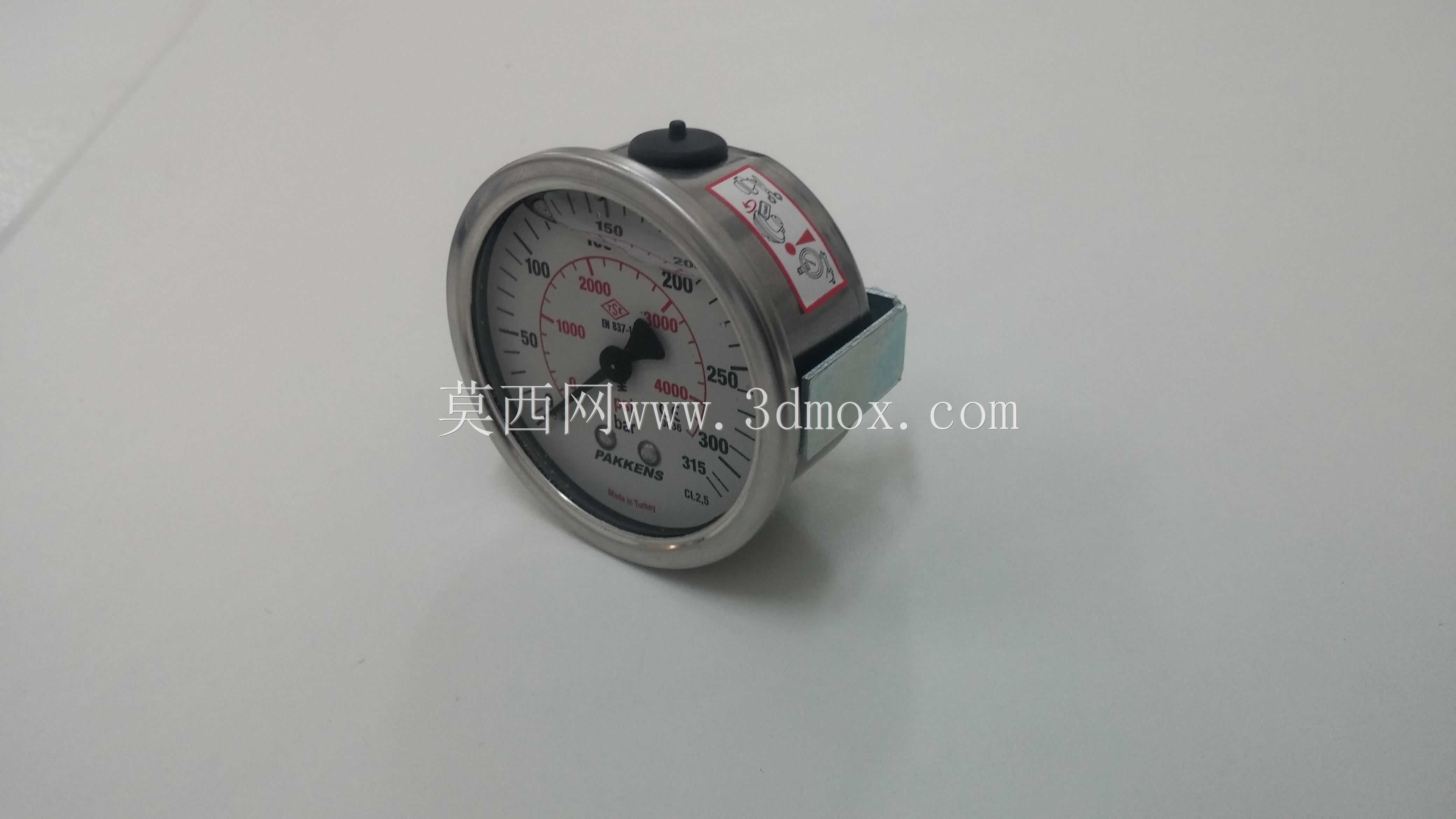

　　在液压站、润滑系统、流体输送管路的运维与搭建场景里，这类径向安装的压力检测表是最常见的压力反馈元件，它不需要额外的供电线路，依靠波登管等弹性敏感元件的形变带动机芯转动，就能直接把管路内的流体压力转化为表盘指针的角位移，现场巡检人员站在设备旁就能直接读取当前压力数值，不用外接二次显示仪表，在没有供电的野外泵站、移动液压设备上也能正常使用。从安装边界来看，这款表的外连接螺纹采用G1/4直管螺纹，安装时只要在对应管路的测压点预制同规格内螺纹，缠好生料带或者加装组合密封垫拧入即可，不需要额外的转接接头，径向的安装方向让表盘正面正对巡检通道，日常读数不用刻意侧身或者调整视角，表壳直径63mm的尺寸刚好适配多数中小型液压阀组的安装间距，

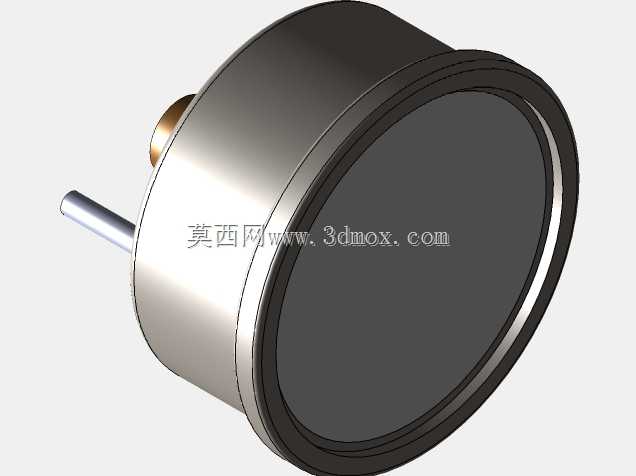

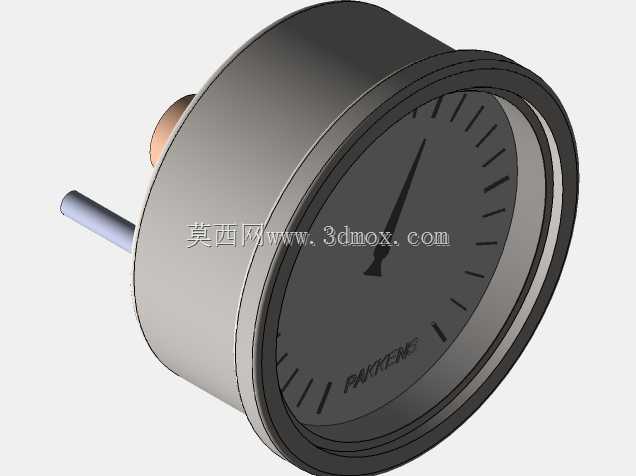

　　不会和旁边的溢流阀、节流阀手柄产生干涉，就算是在排布紧凑的阀岛上面，也能留出足够的操作空间。设计这款表的三维结构时，首先要考虑的是现场工况的防护需求，表壳采用一体冲压的金属外壳，边缘做卷边处理，既可以提升壳体的抗磕碰能力，也能避免尖锐边缘划伤安装人员，表盘玻璃和表壳的衔接处做密封压边结构，能阻挡车间内的切削液飞溅、粉尘侵入，就算是在有少量油污、水汽的加工车间环境里，也能长期保证表盘刻度清晰，不会出现内部起雾、积灰的问题。从功能特性上来说，它的测量量程覆盖0到16bar的常规低压液压、润滑系统压力区间，精度等级满足日常设备巡检的压力监测需求，不需要过高的精度等级带来不必要的成本上升，测压接口和内部弹性元件的连通腔做平滑过渡设计，

　　避免压力冲击带来的尖峰压力直接冲击敏感元件，一定程度上可以缓冲管路内的压力脉动，延长仪表的使用寿命。在做设备整体三维装配的时候，要提前预留出压力表的安装空间，除了表体本身的直径尺寸，还要在表盘前方留出至少30mm的操作与读数空间，不要把管路或者其他结构件布置在表盘正前方，同时测压点的位置要选在管路流体流动平稳的直管段，不要选在弯头、阀门出口这类流场紊乱的位置，避免压力测量出现偏差。这类压力表的结构不复杂，但作为流体系统的“眼睛”，建模的时候每一处安装尺寸、密封结构都要准确还原，不然实际装配的时候很容易出现螺纹不匹配、安装干涉、密封失效漏油的问题，尤其是连接螺纹的尺寸公差、表壳和安装基座的同轴度，都是建模时需要重点核对的参数，要和实际选型的产品尺寸完全对应，才能保证后续生产装配的时候一次装配合格，不需要现场返工修改安装孔位。
