方管自动焊接加工专用设备结构设计

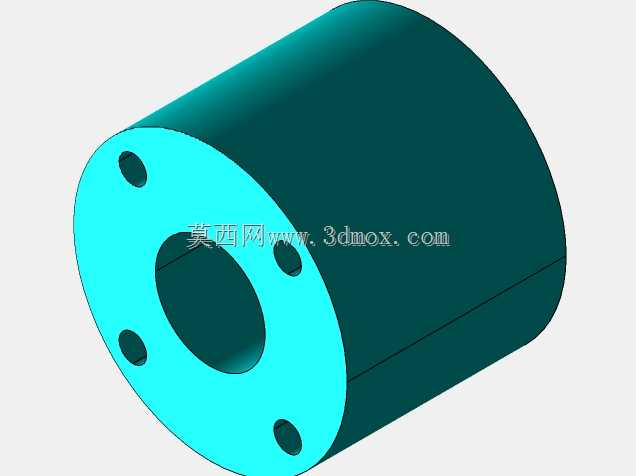

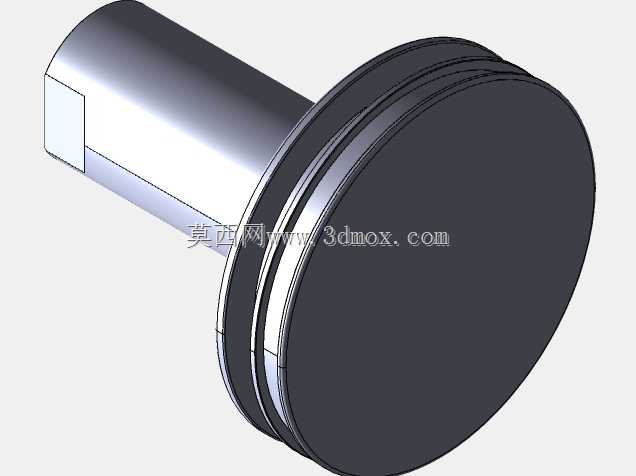

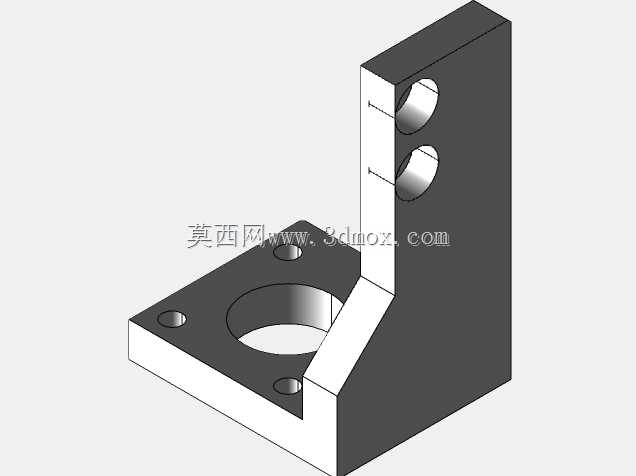

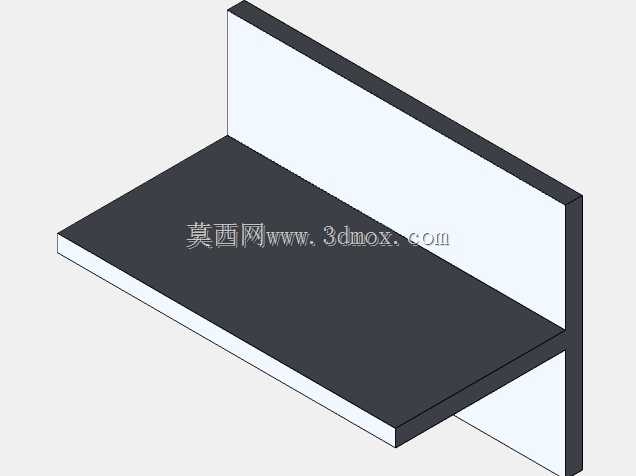

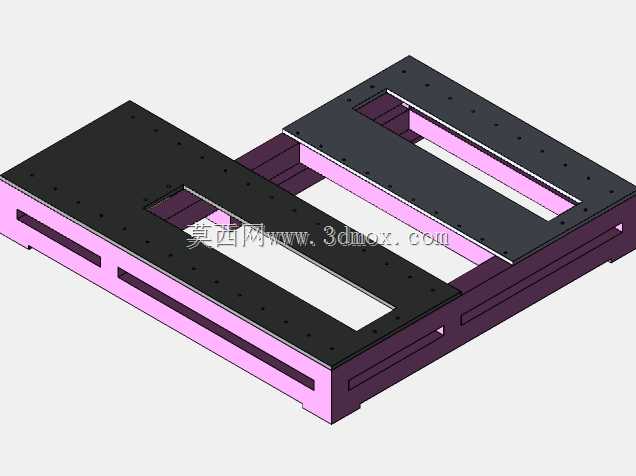

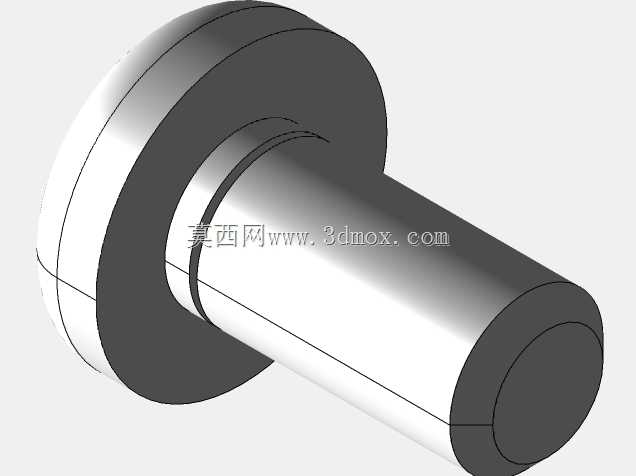

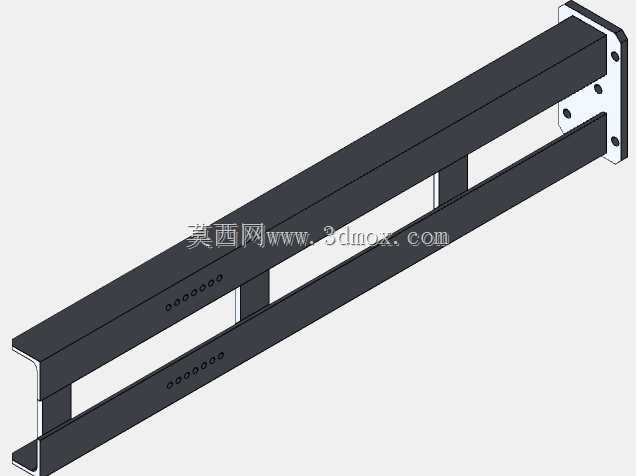

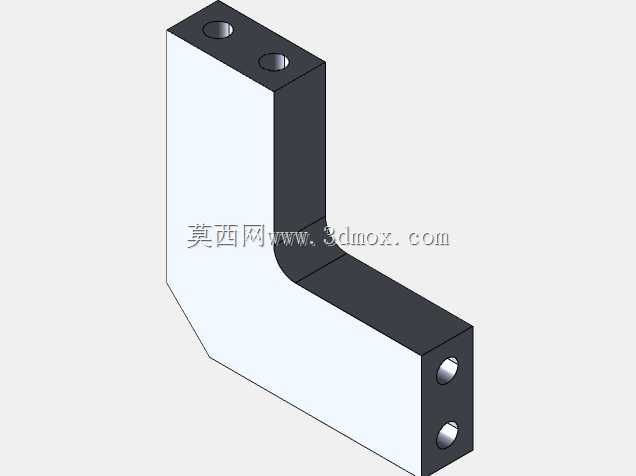

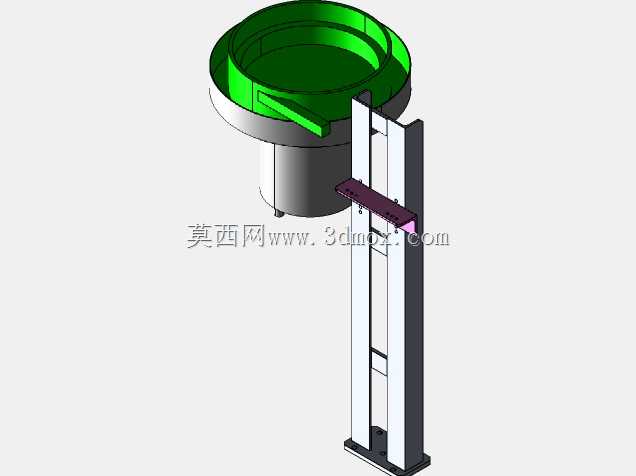

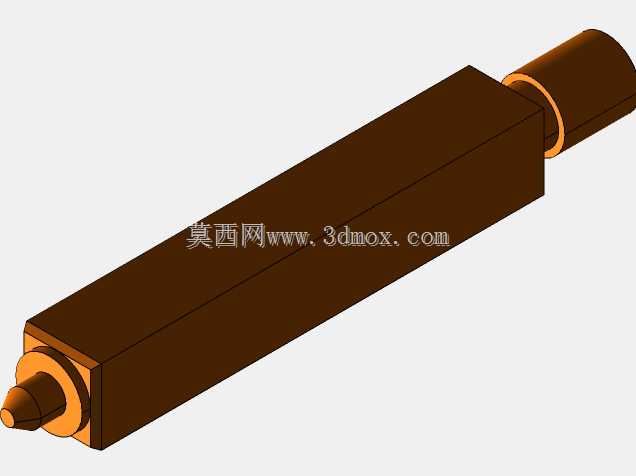

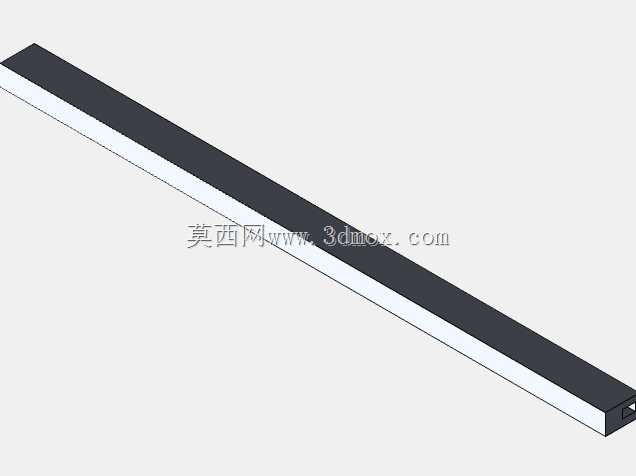

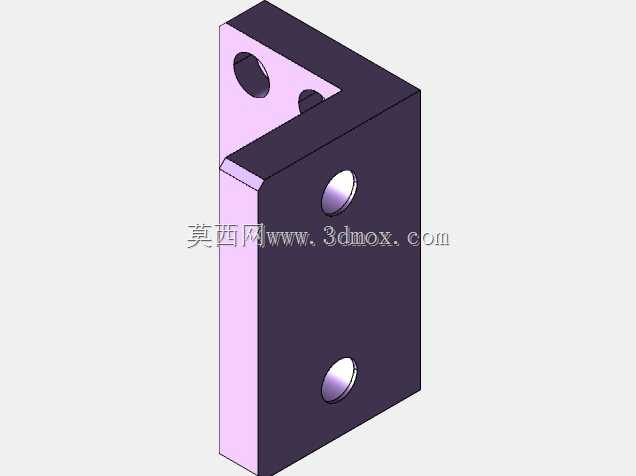

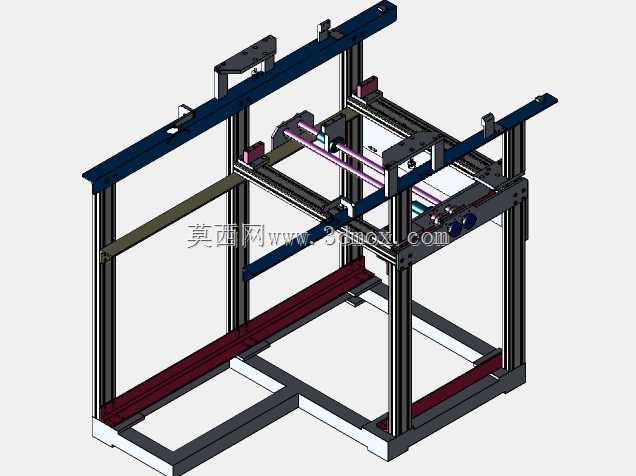

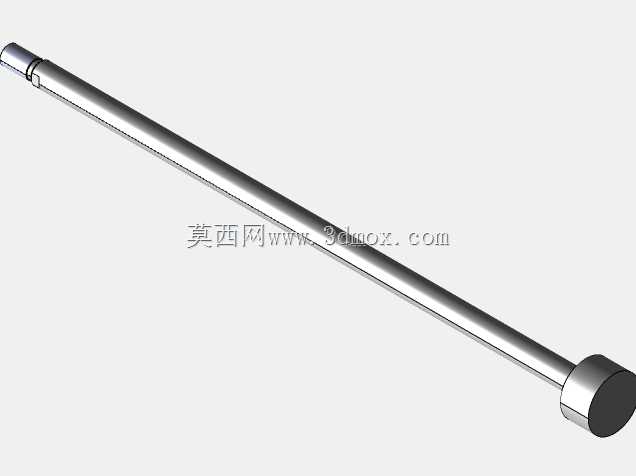

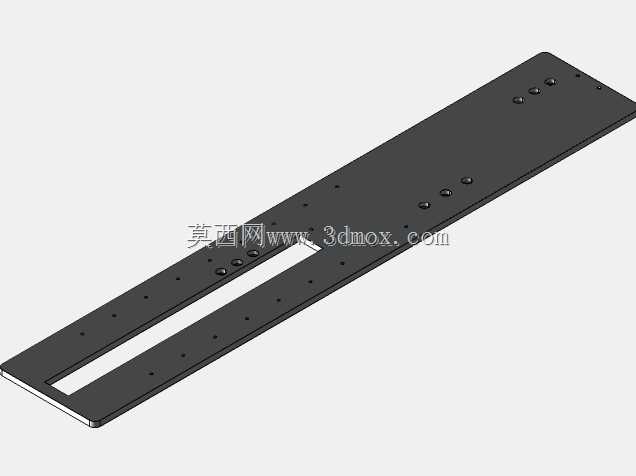

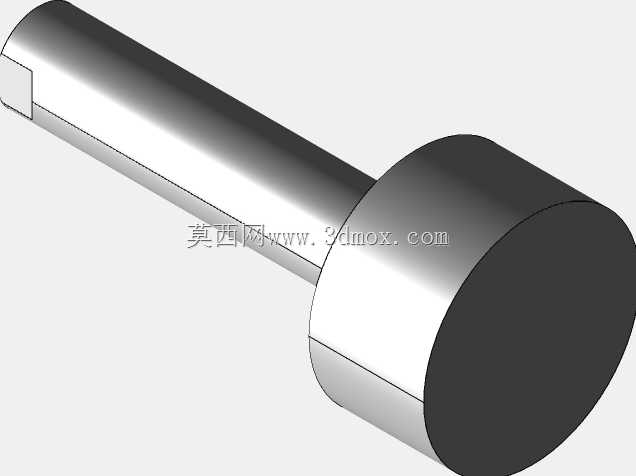

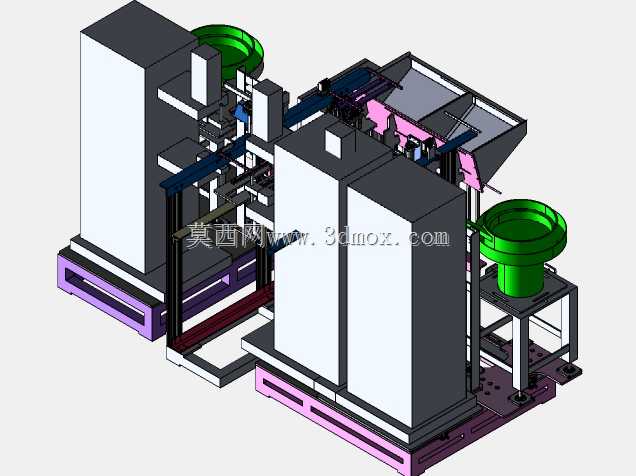

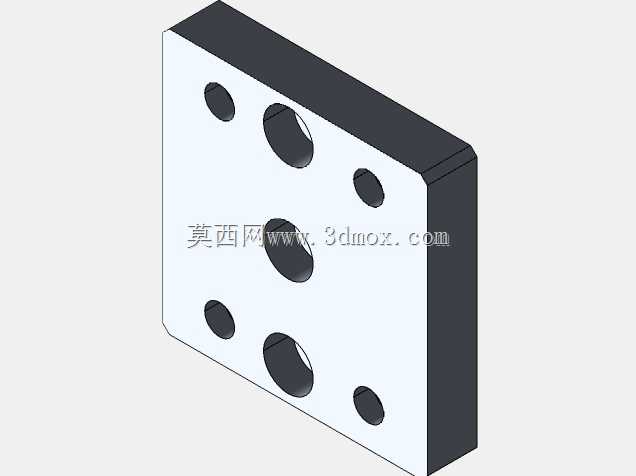

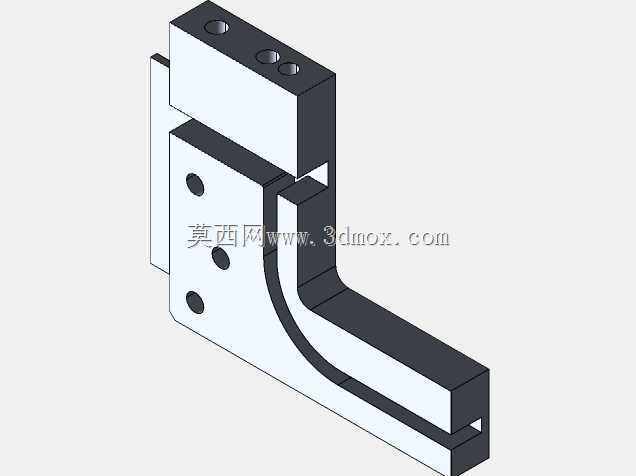

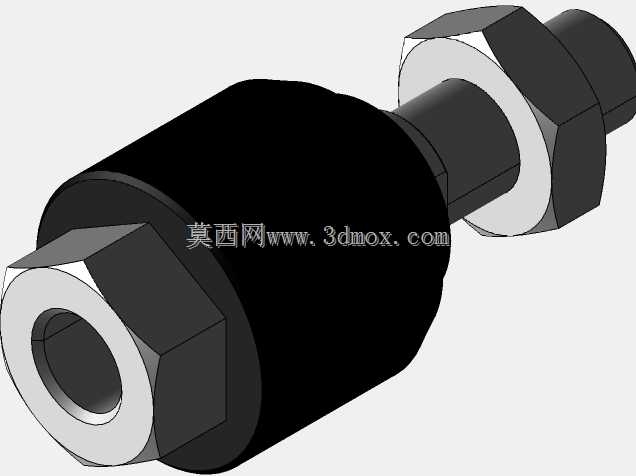

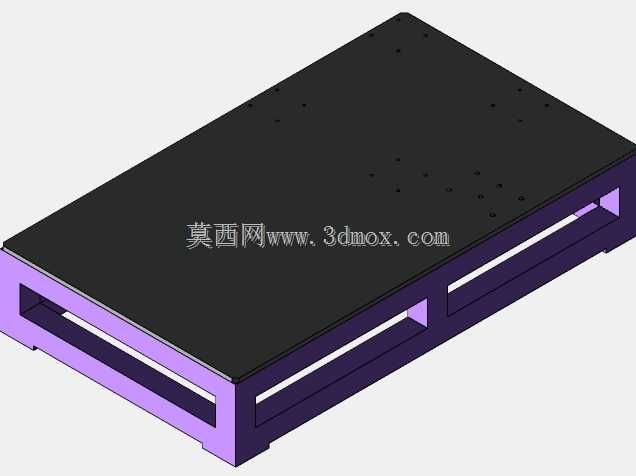

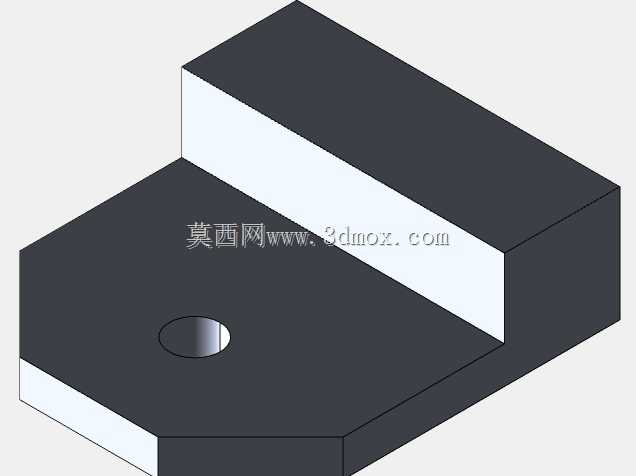

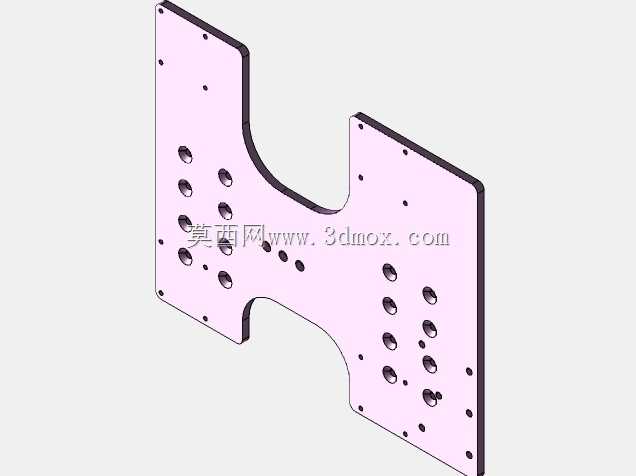

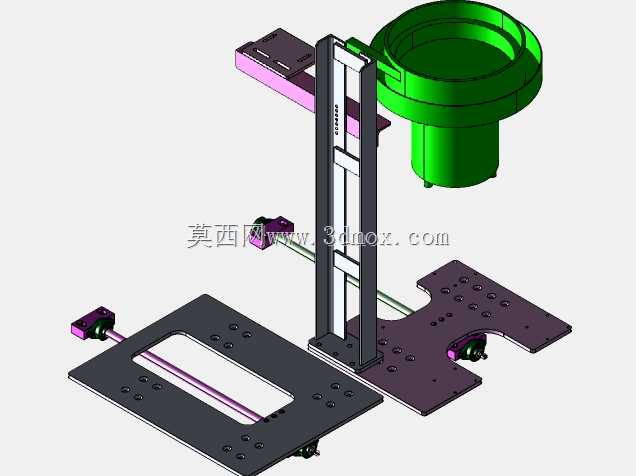

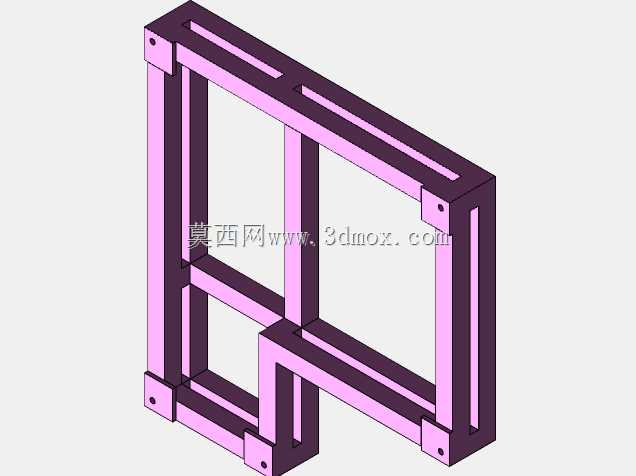

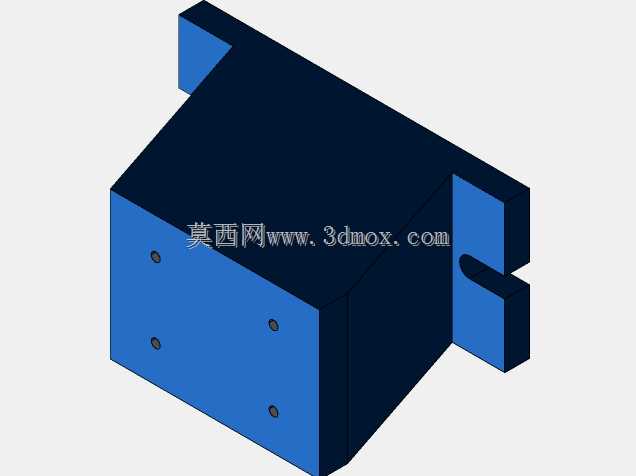

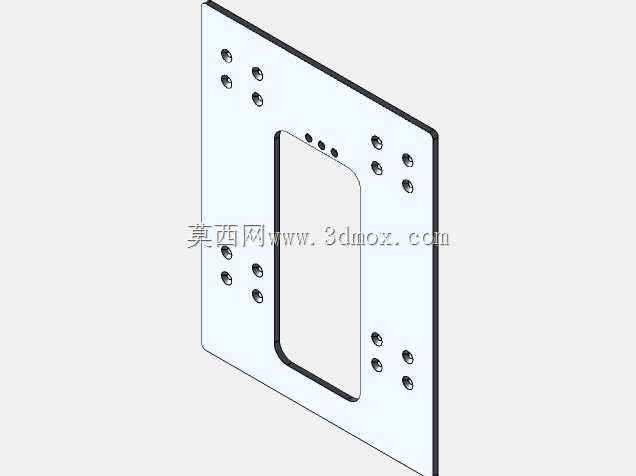

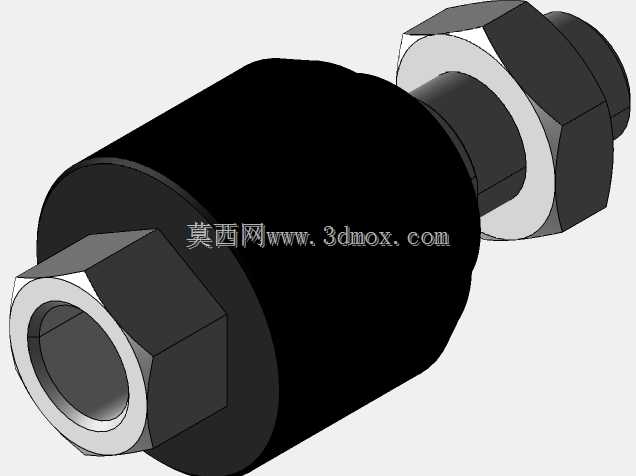

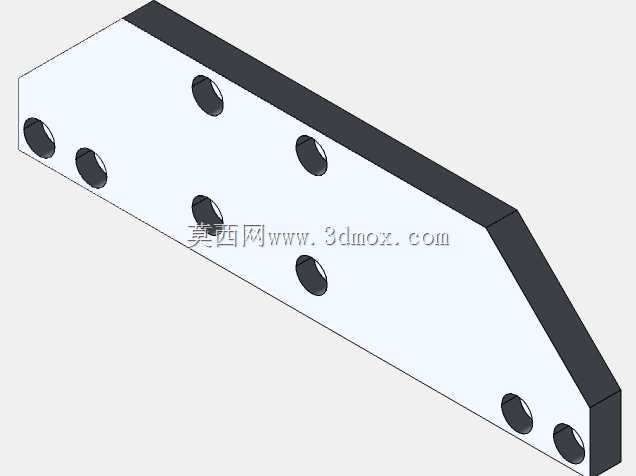

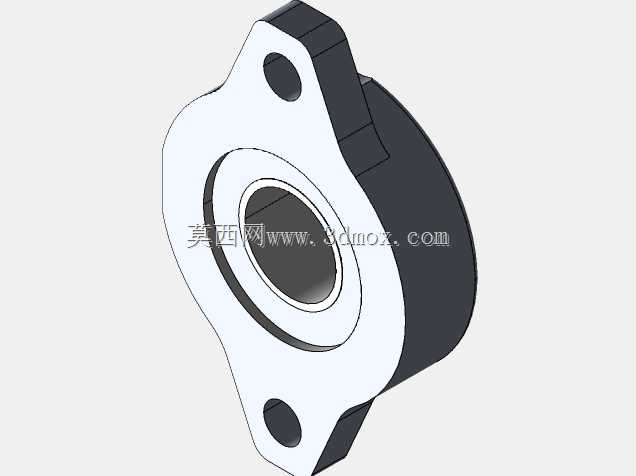

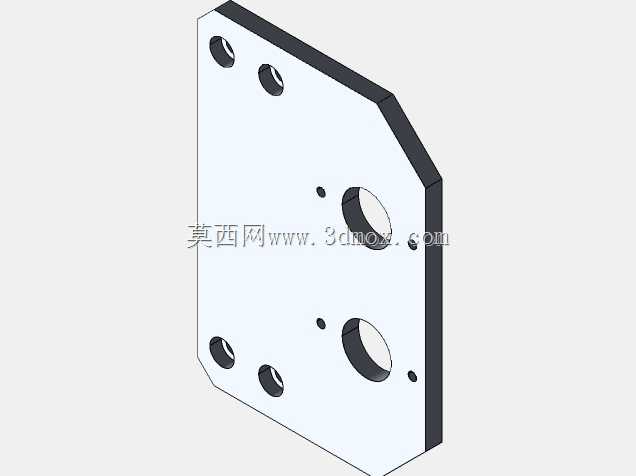

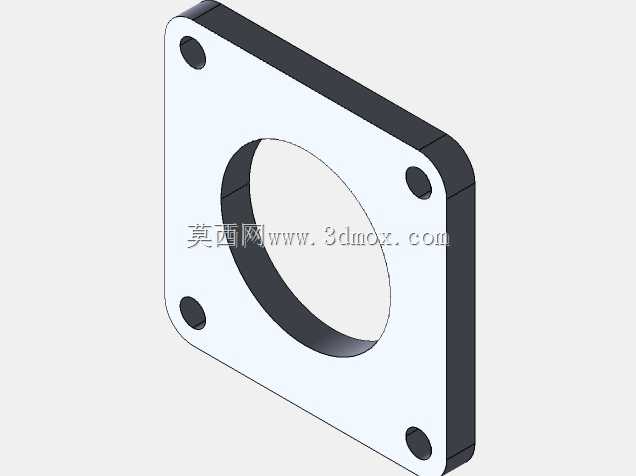

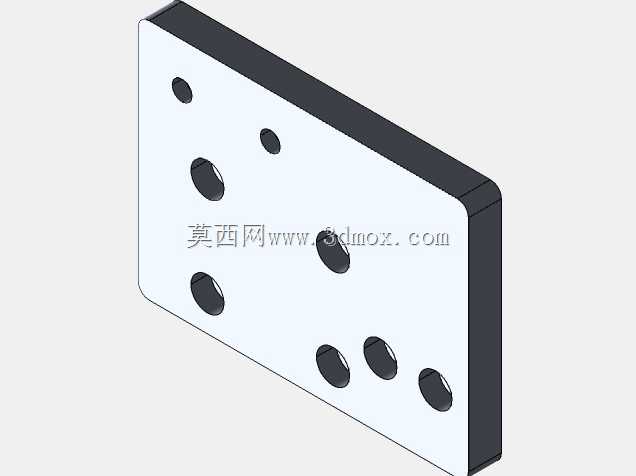

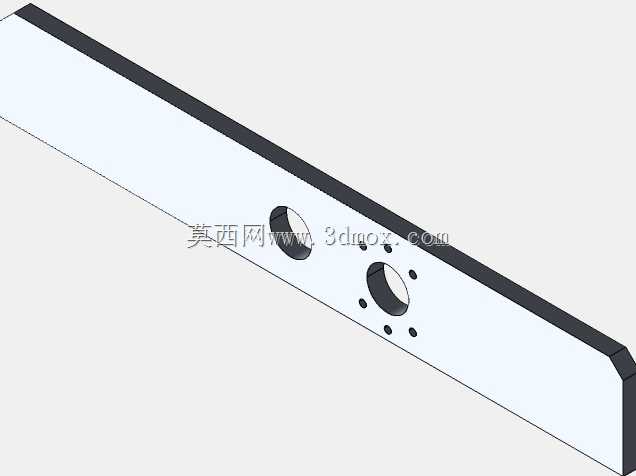

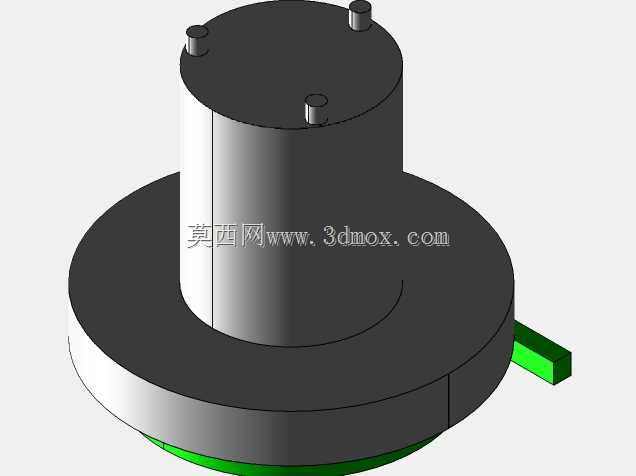

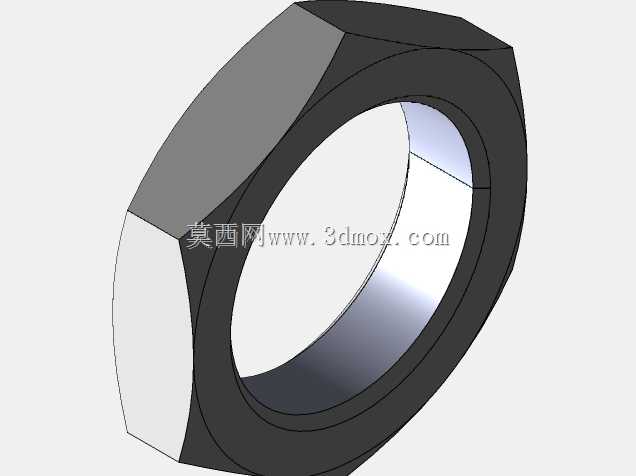

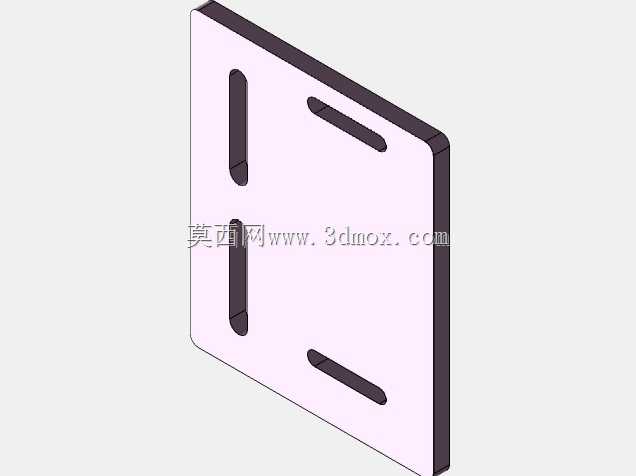

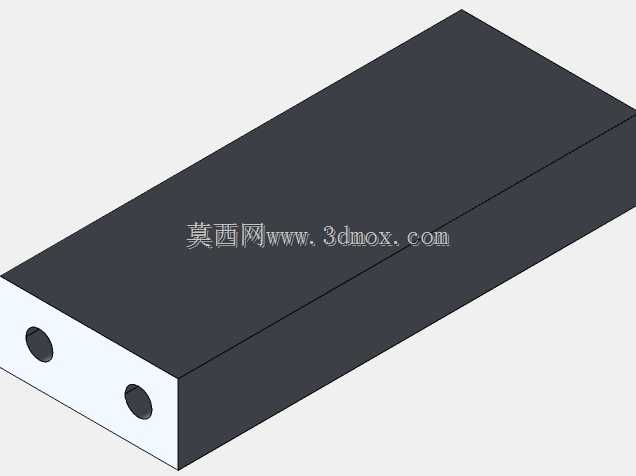

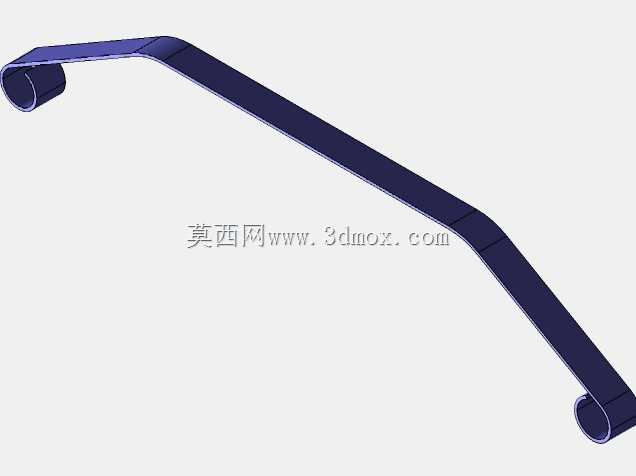

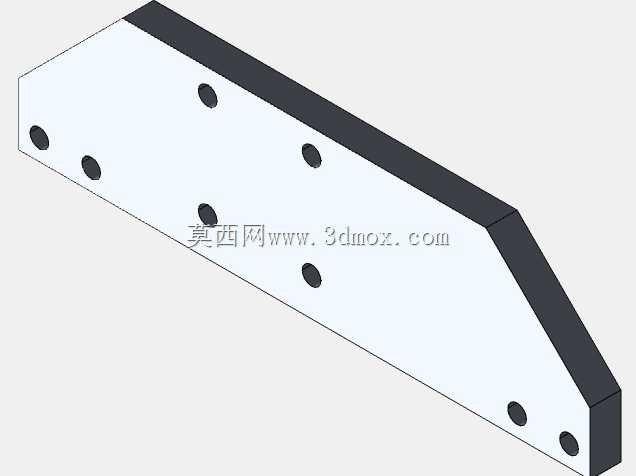

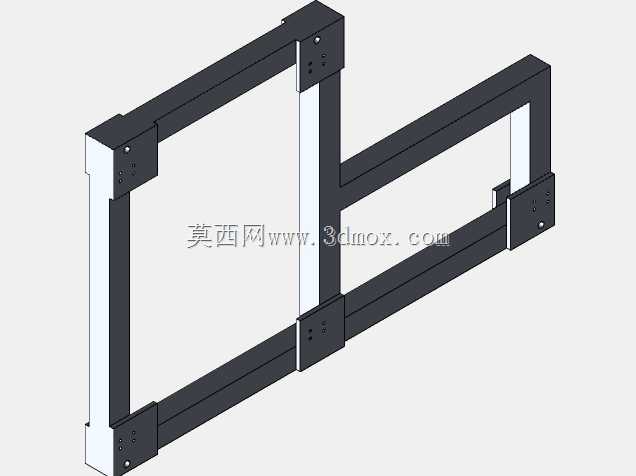

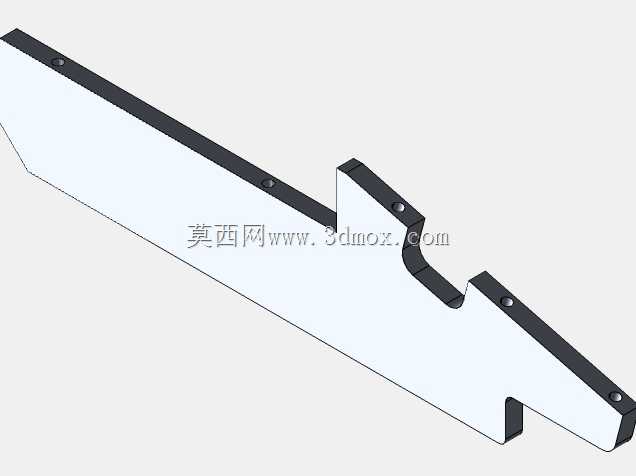

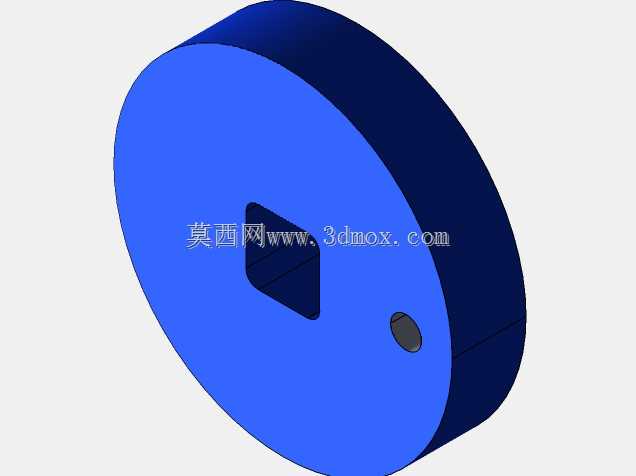

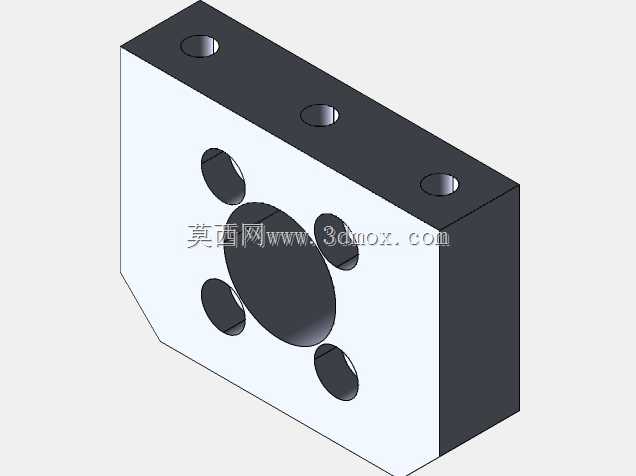

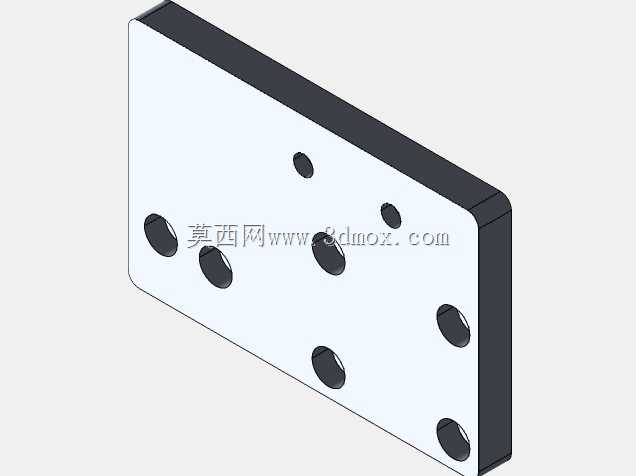

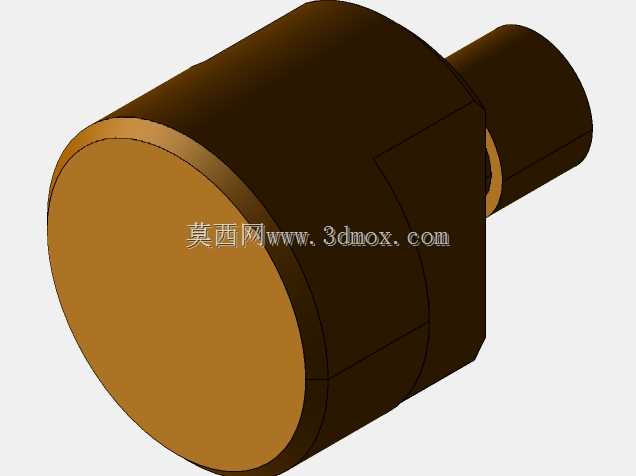

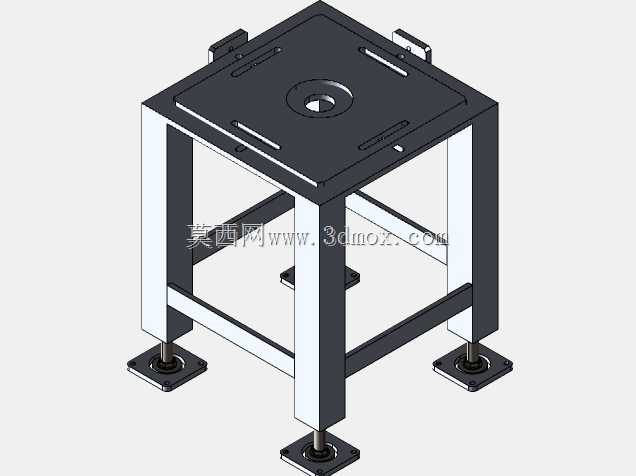

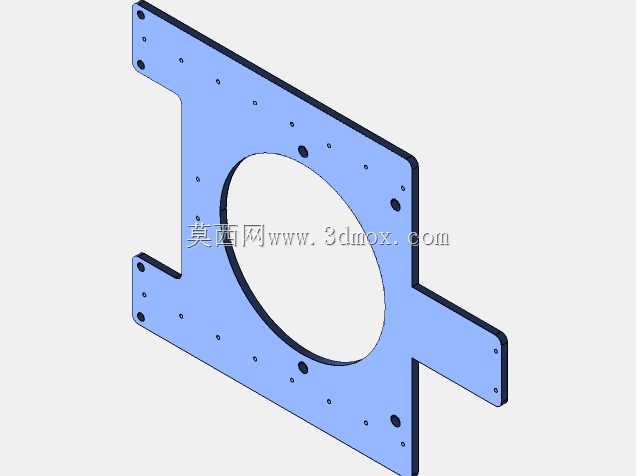

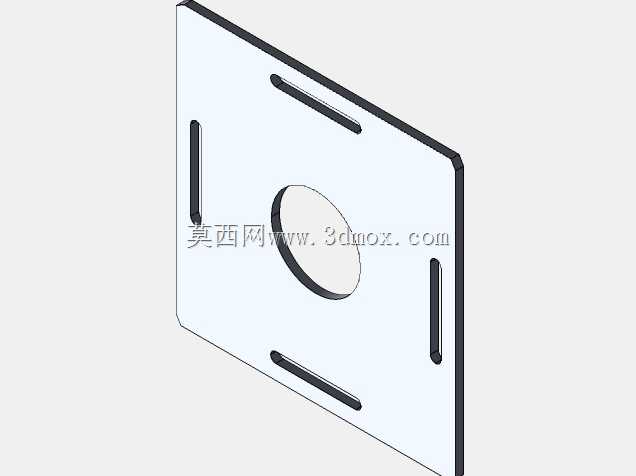

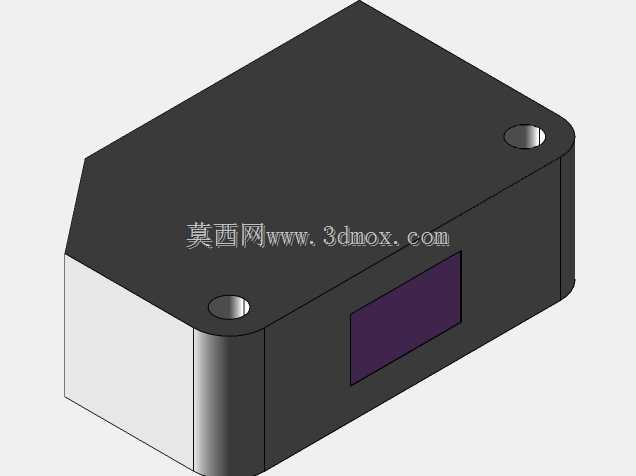

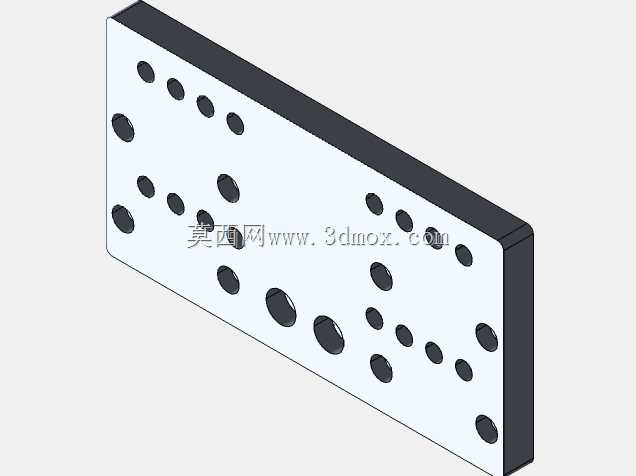

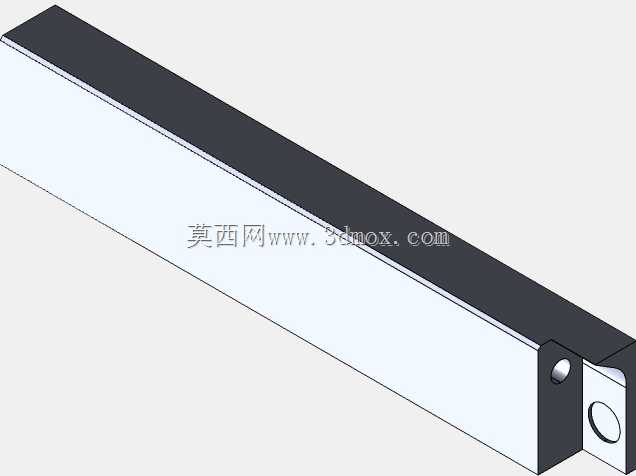

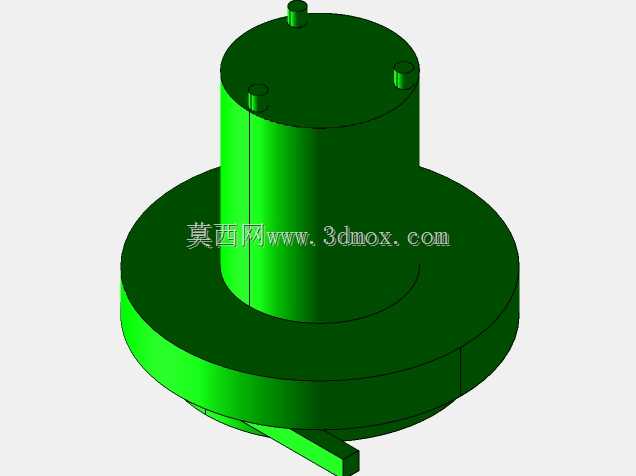

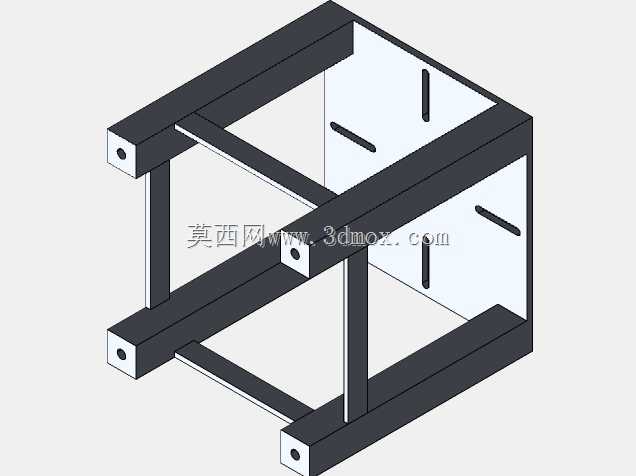

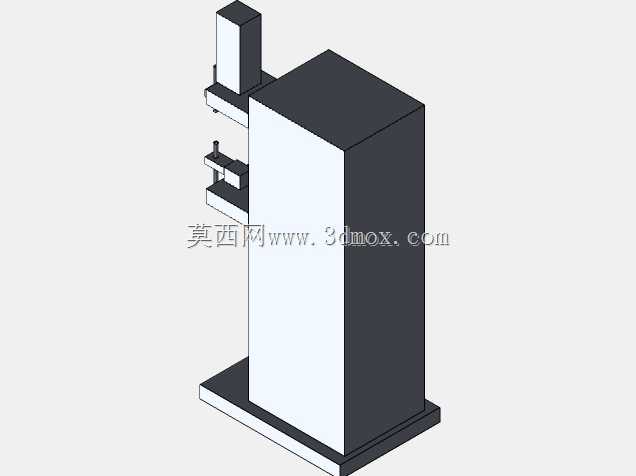

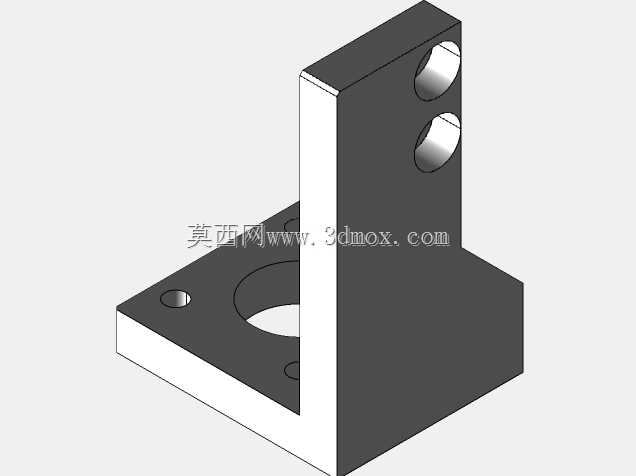

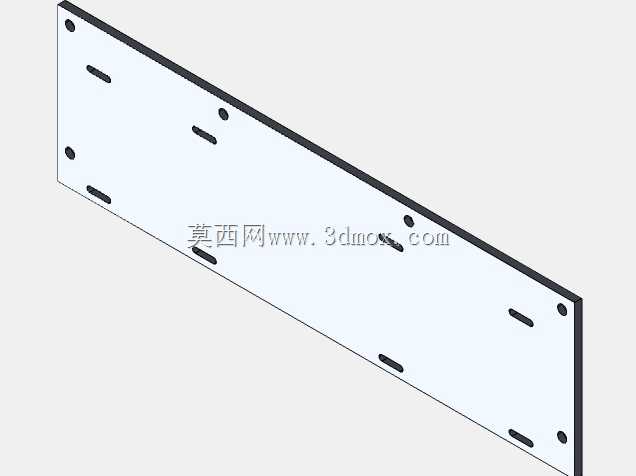

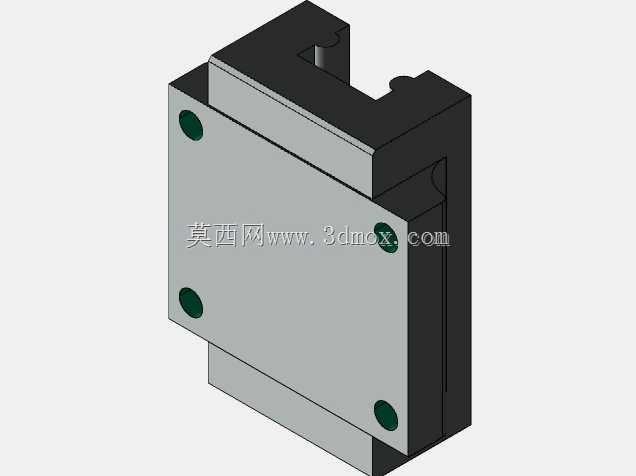

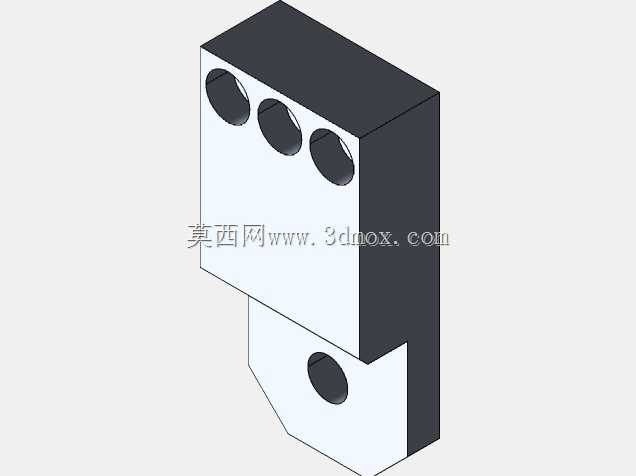

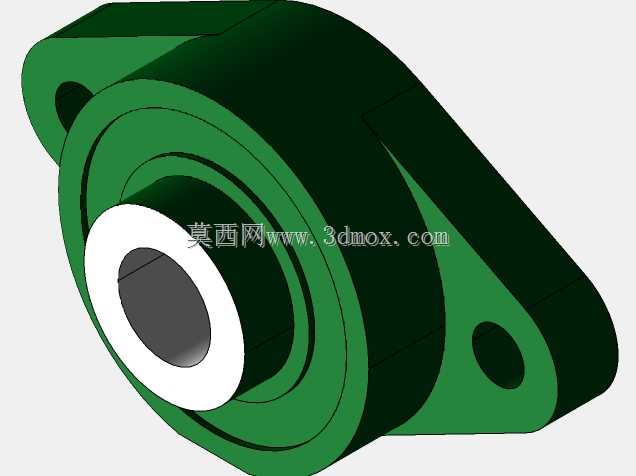

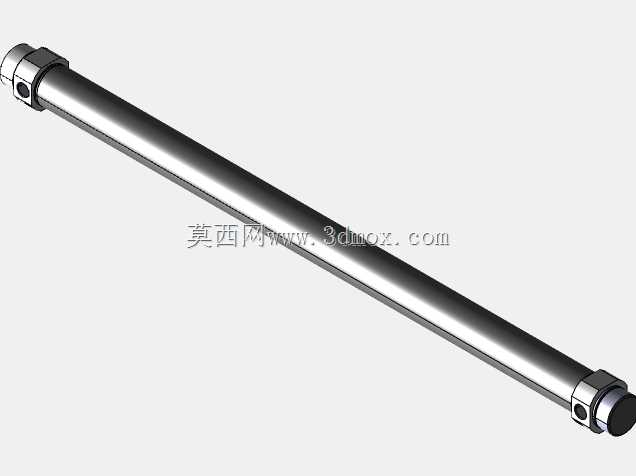

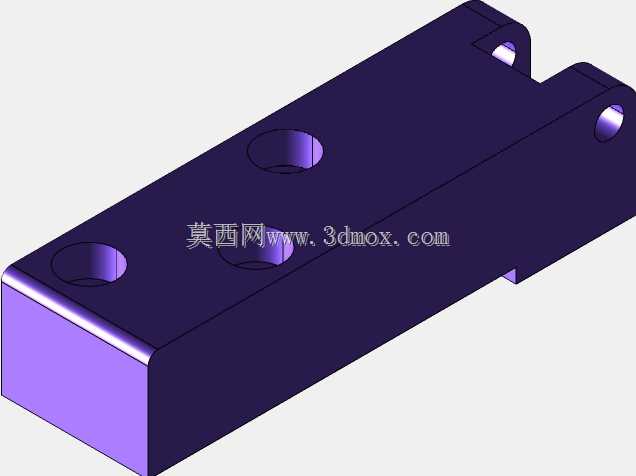

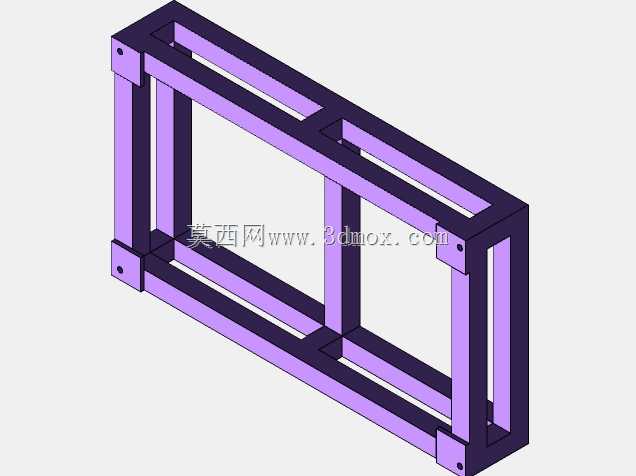

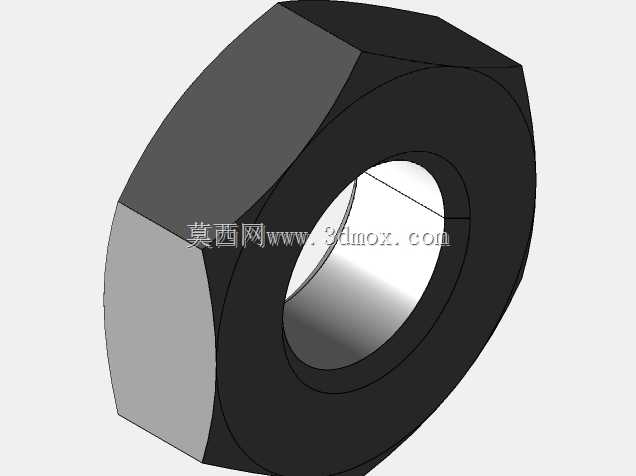

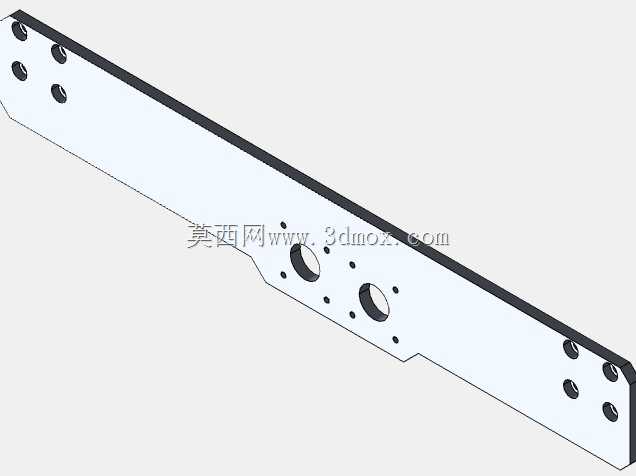

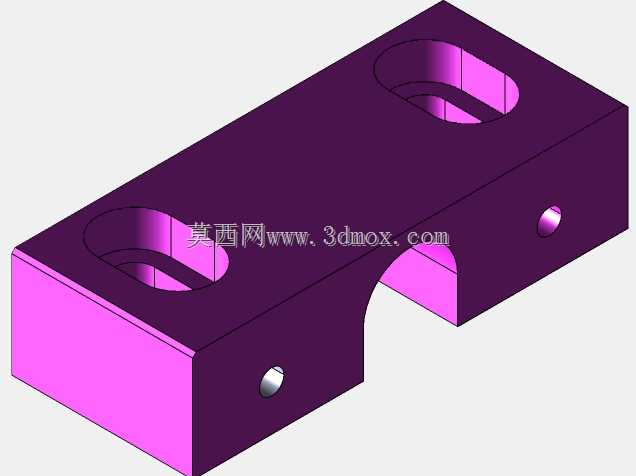

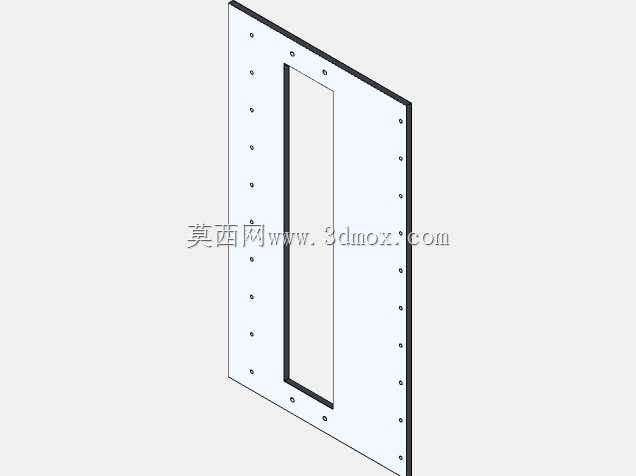

　　在金属型材加工领域，方管类构件的批量焊接一直是生产环节里效率瓶颈突出的工序，传统人工焊接不仅焊缝一致性差，上下料、对位的辅助工时占比超过六成，很难适配家具框架、仓储货架、轻型钢结构件的规模化量产需求，这套自动焊接设备正是针对方管类工件的焊接工序开发的专用加工装备。从结构布局来看，设备采用双工位对称式机架设计，底座采用加厚型钢焊接构件做整体时效处理，避免长期运行产生的结构形变影响焊接精度，两侧的立式柜体分别集成焊接电源模块、气动控制单元与电气控制系统，柜体外侧预留维护检修门，日常更换焊枪、清理焊渣、检修线路时无需拆解主体框架，能大幅缩短设备停机维护时长。设备配置两台振动盘送料机构，分别布置在设备主体的斜向对角位置，

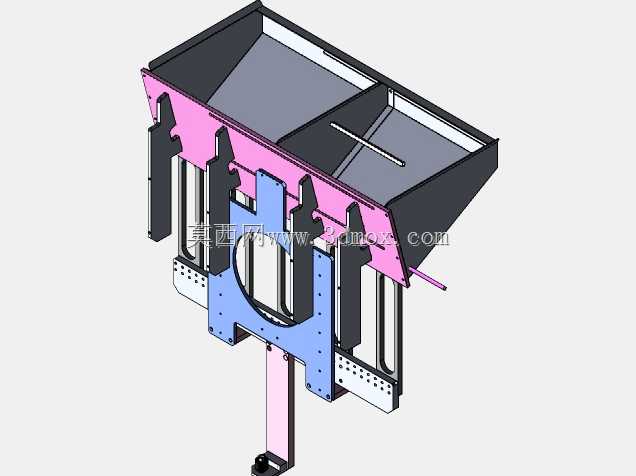

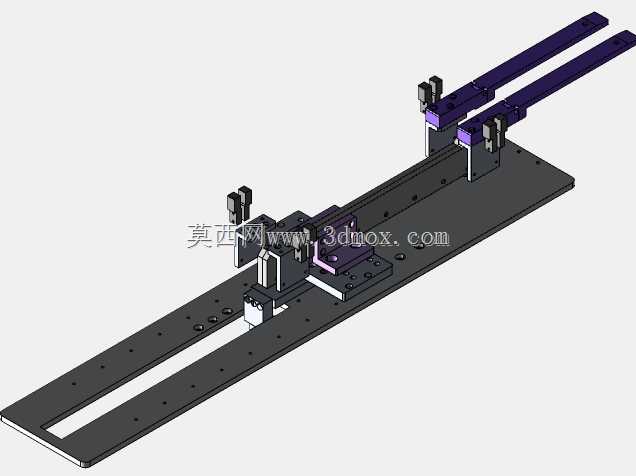

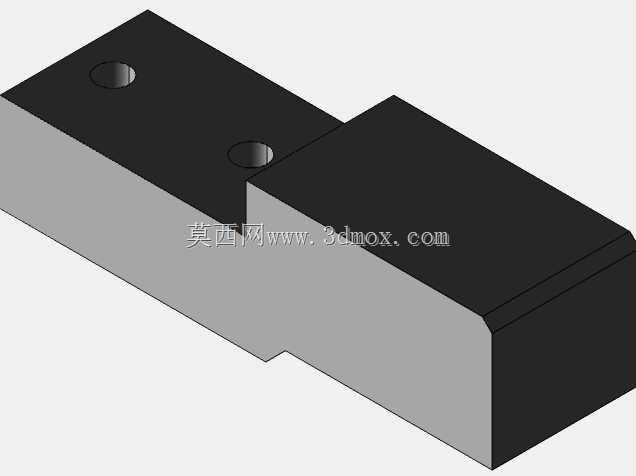

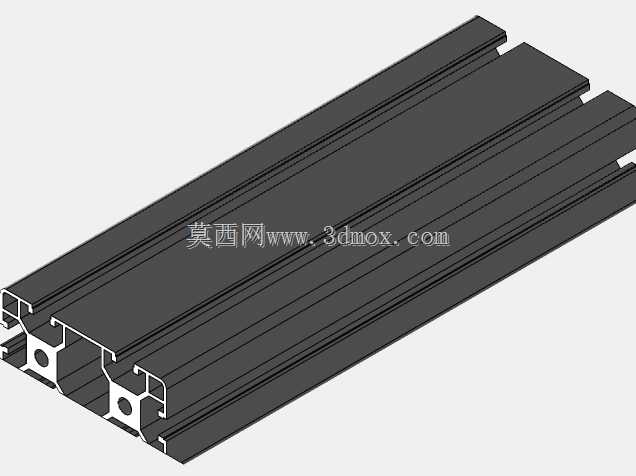

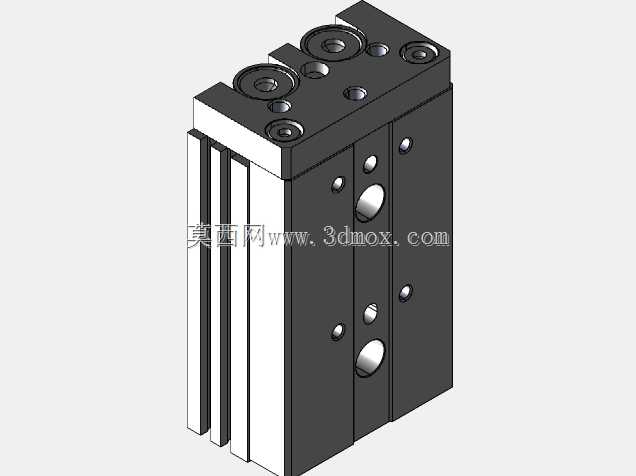

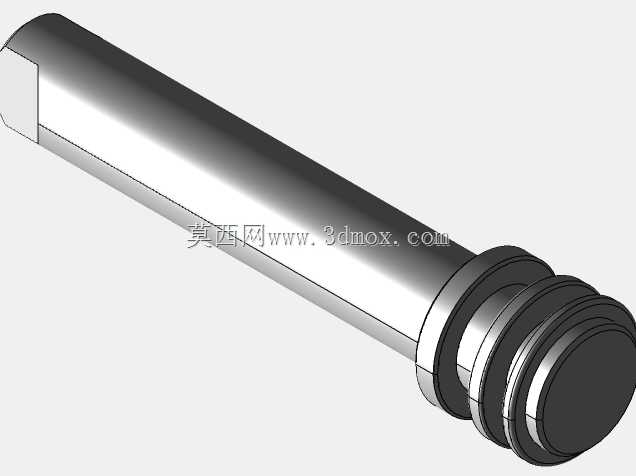

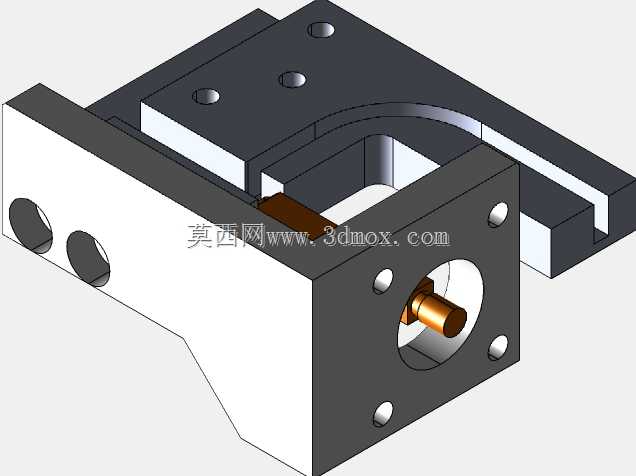

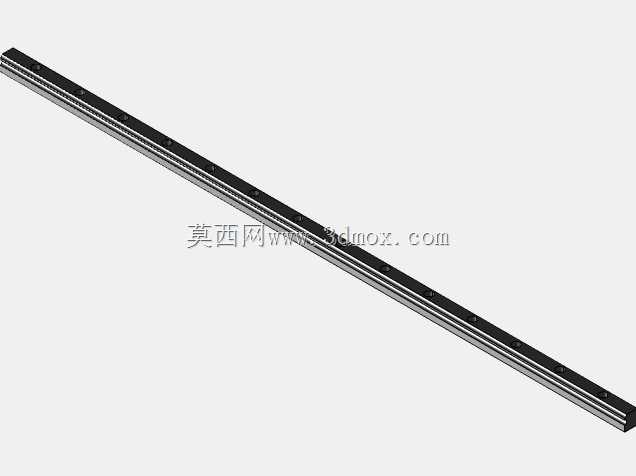

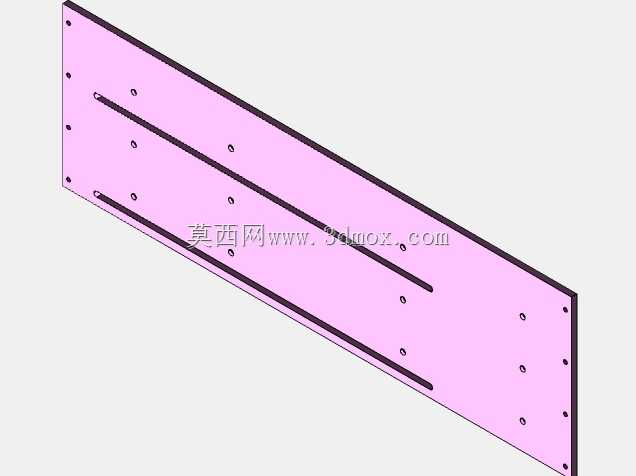

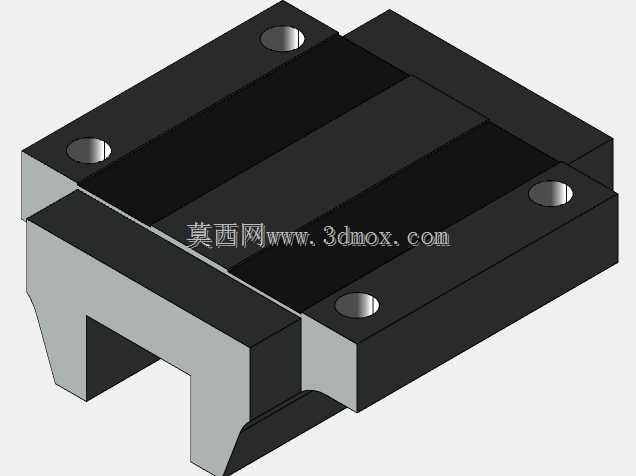

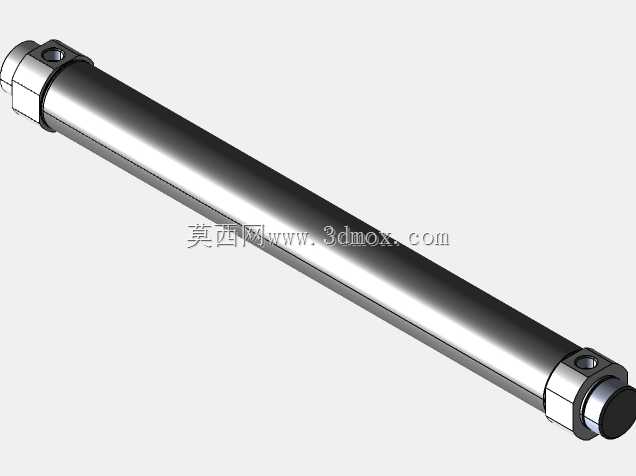

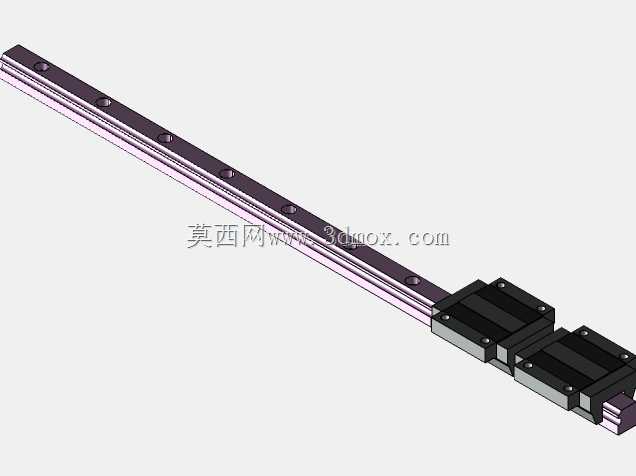

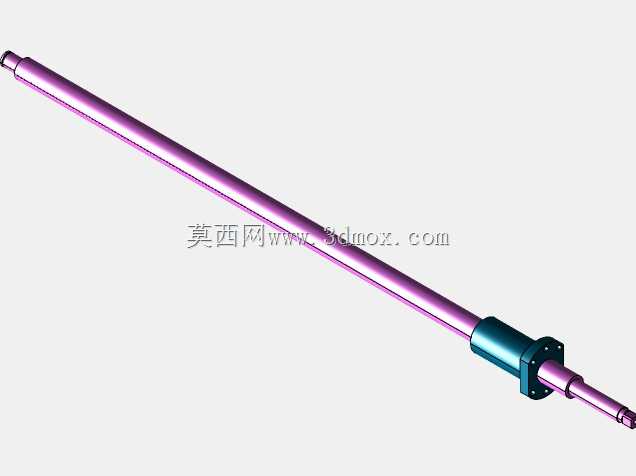

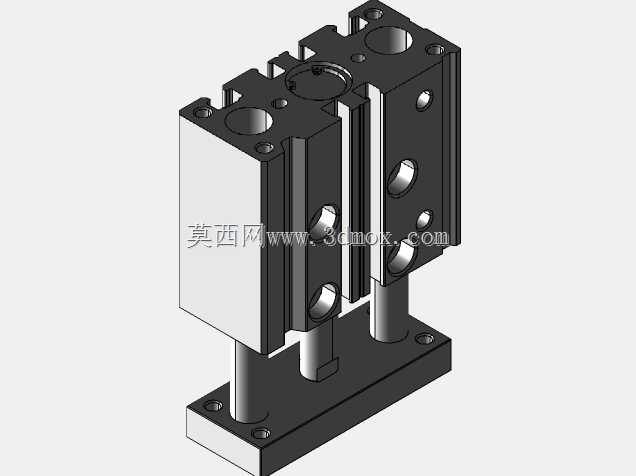

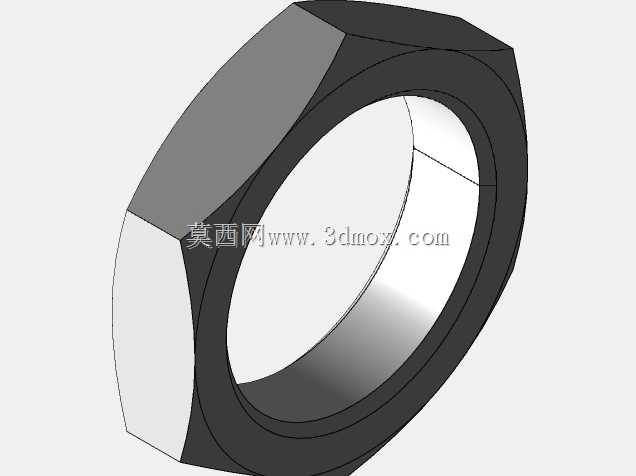

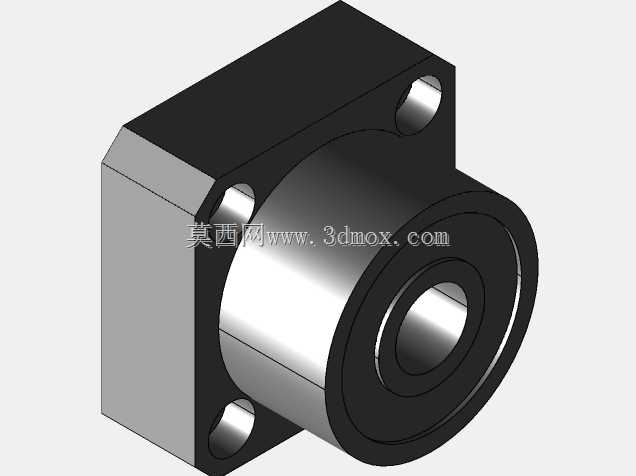

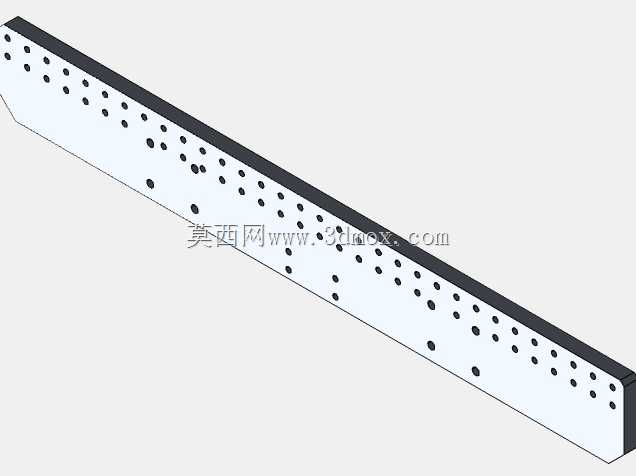

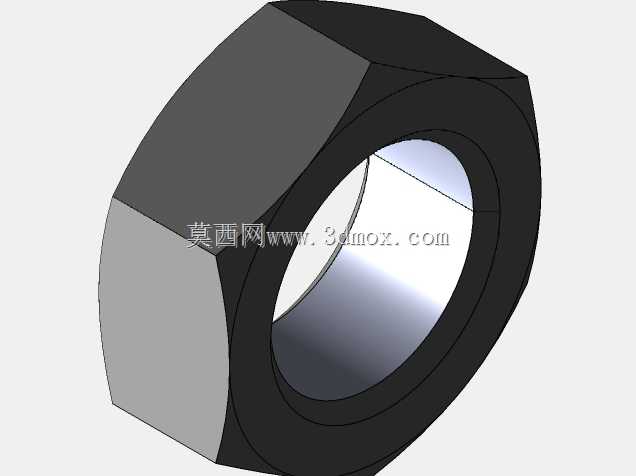

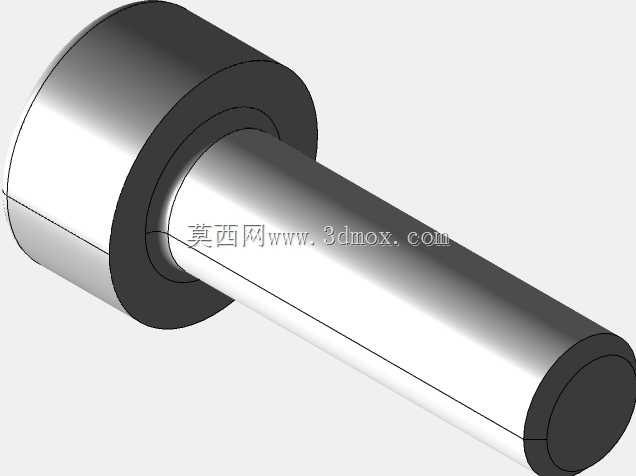

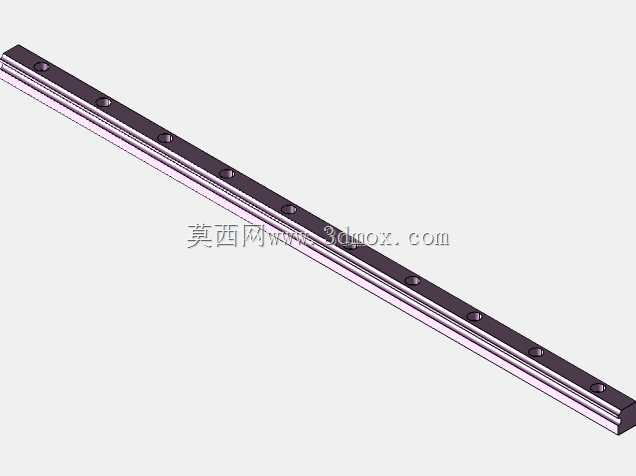

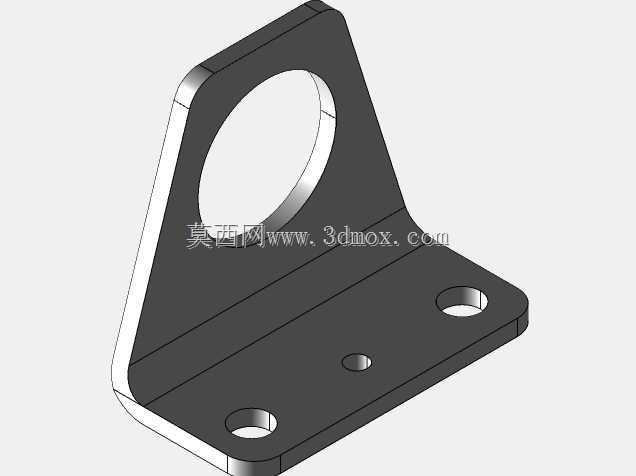

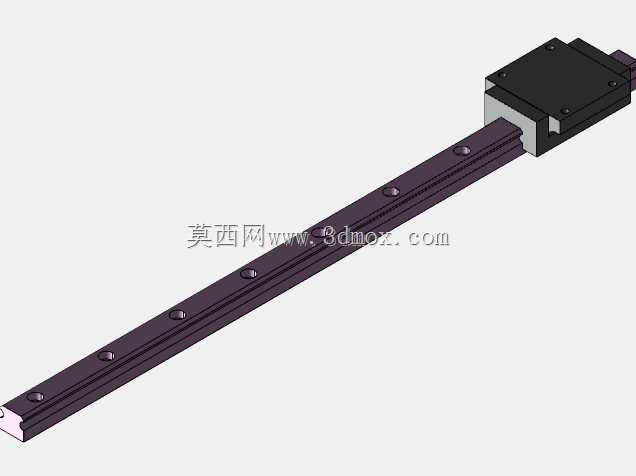

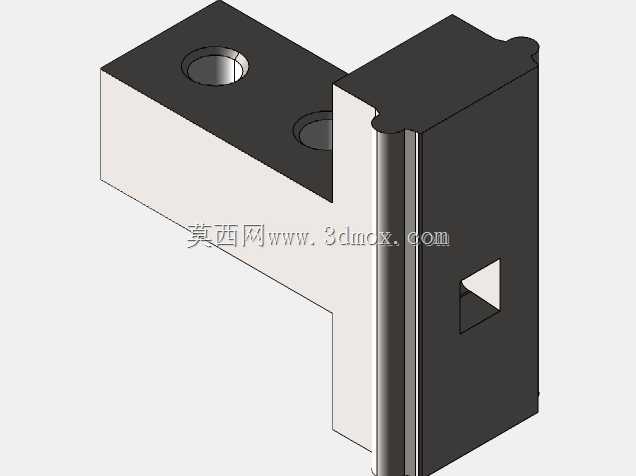

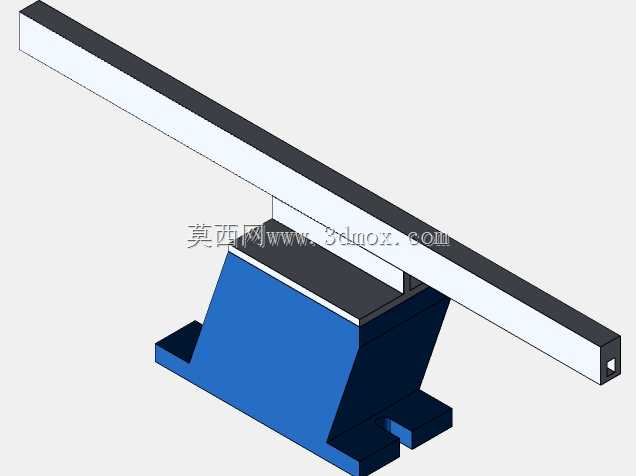

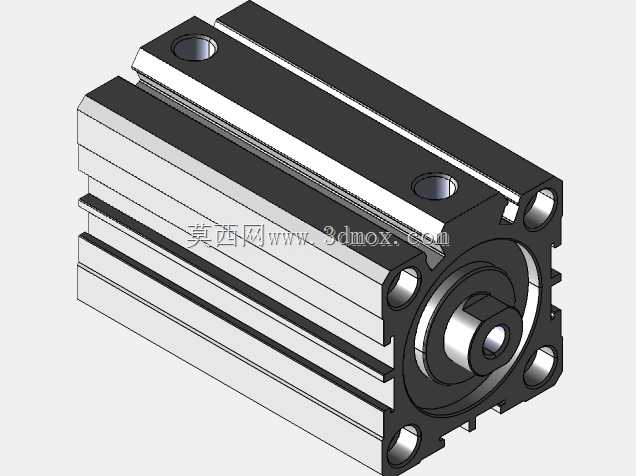

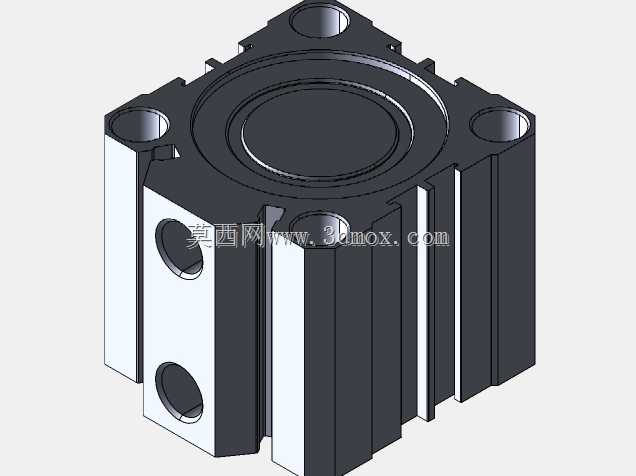

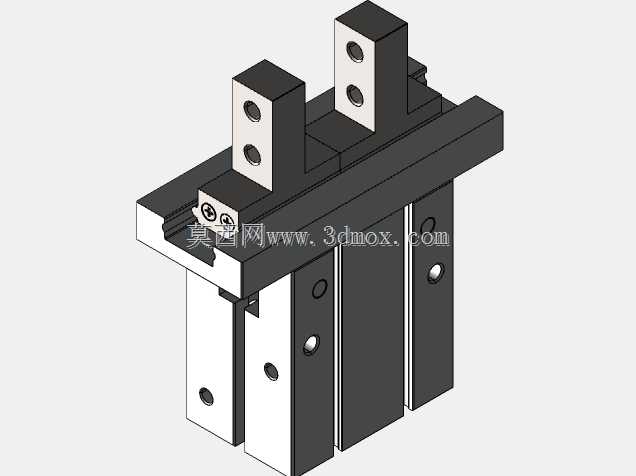

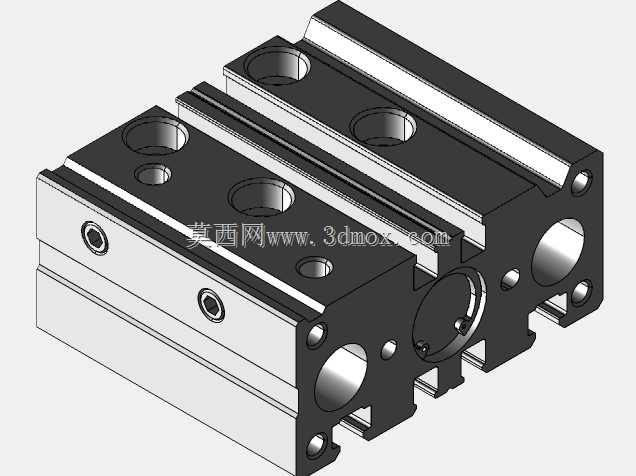

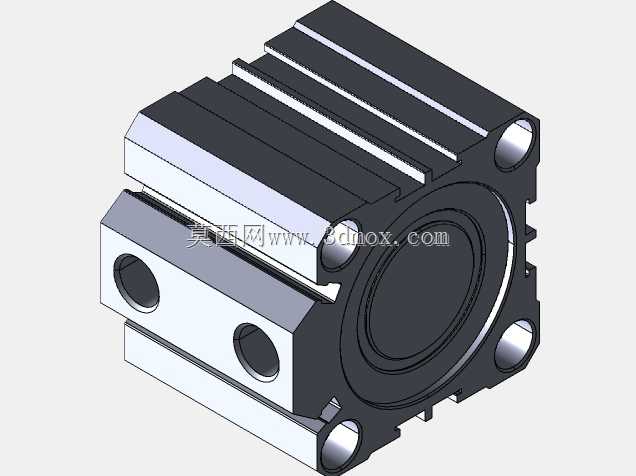

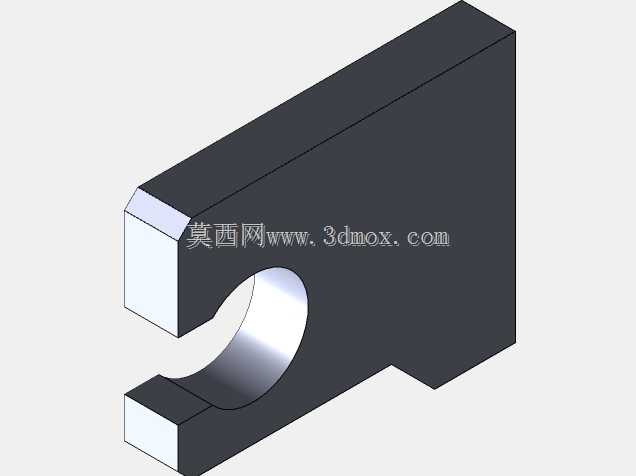

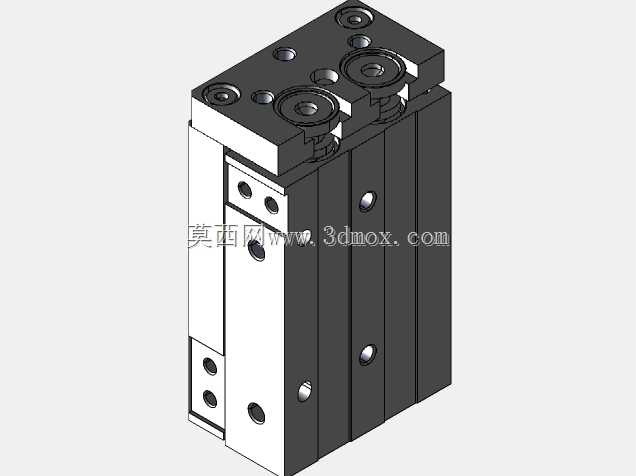

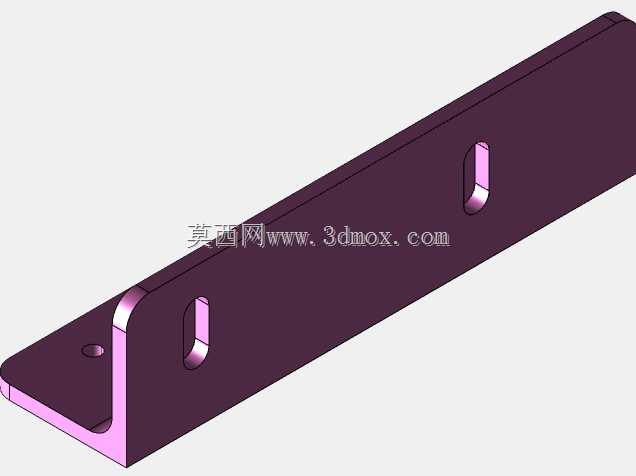

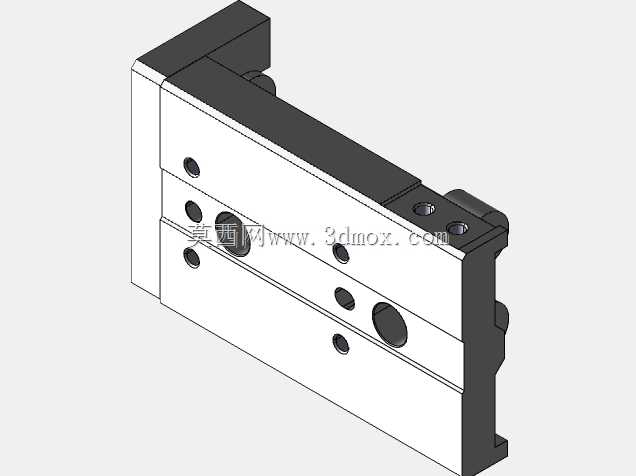

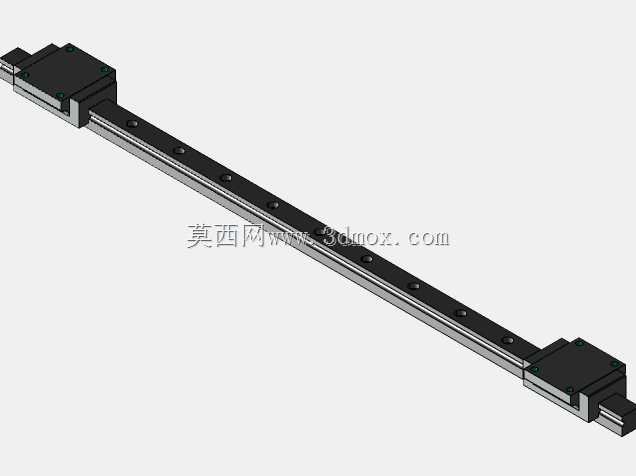

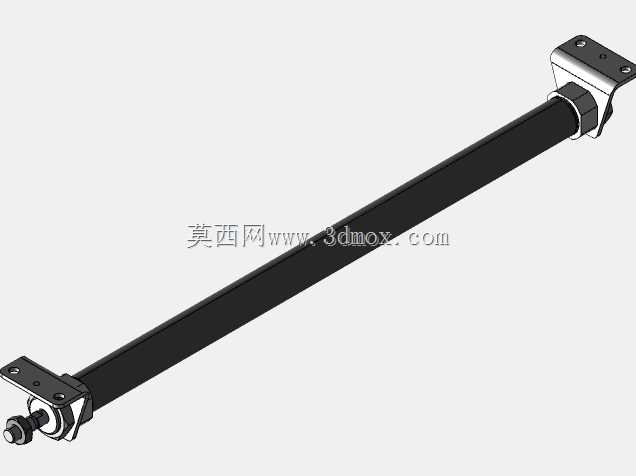

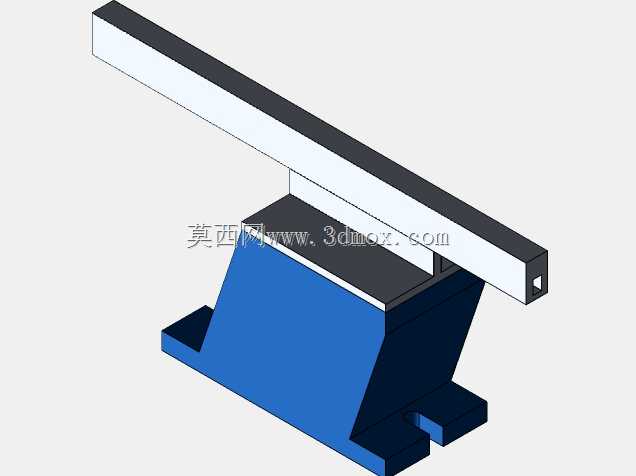

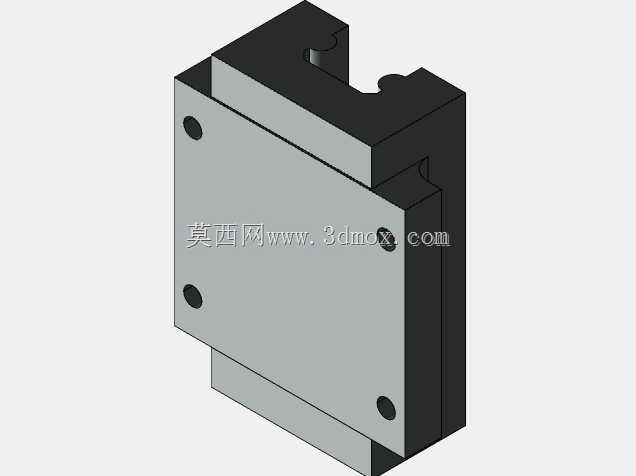

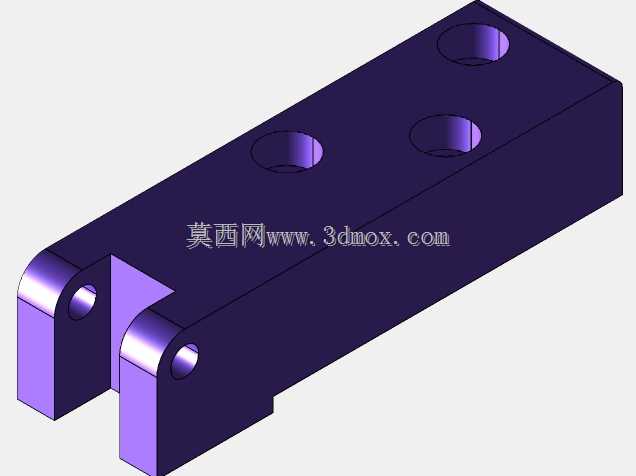

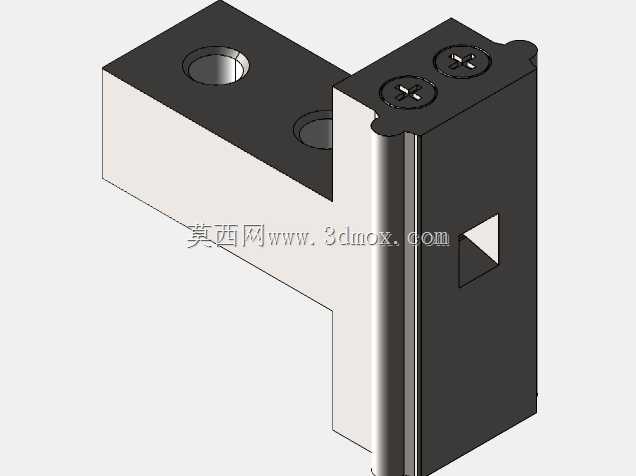

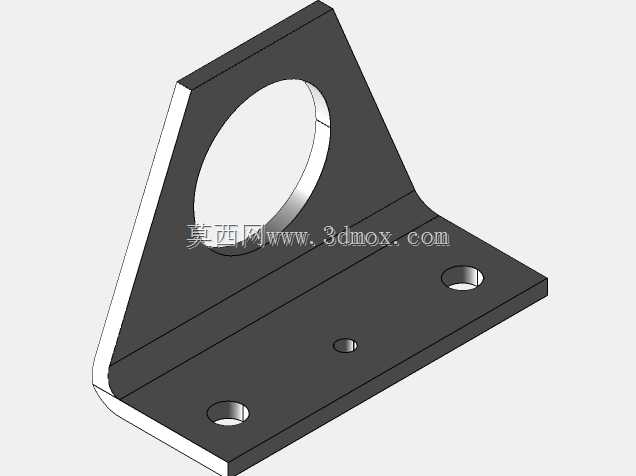

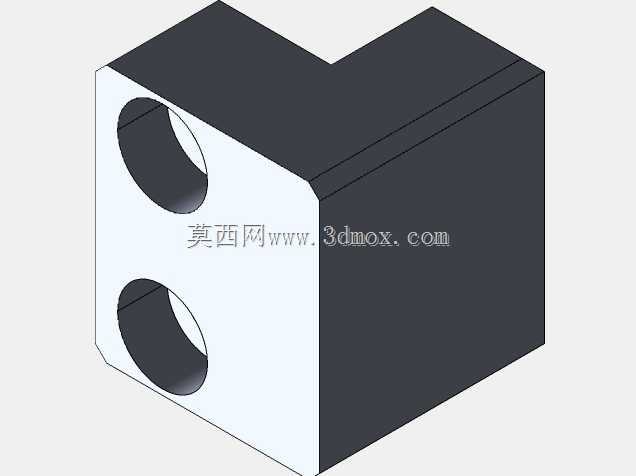

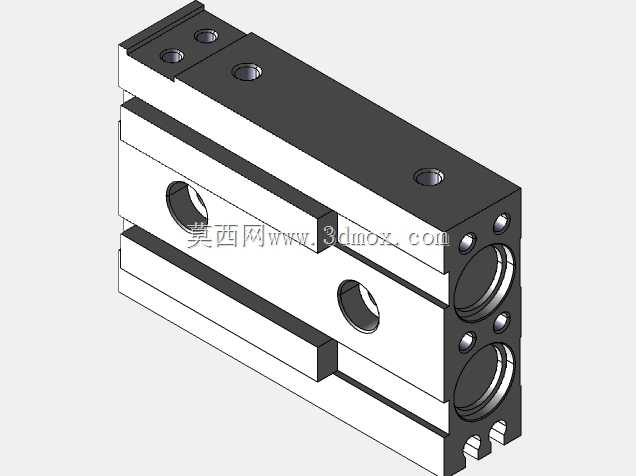

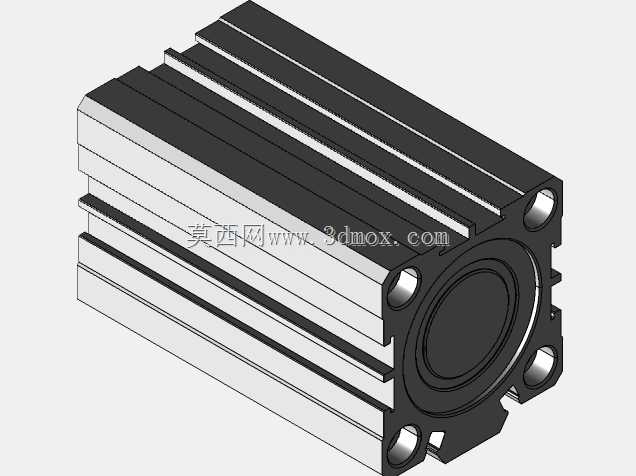

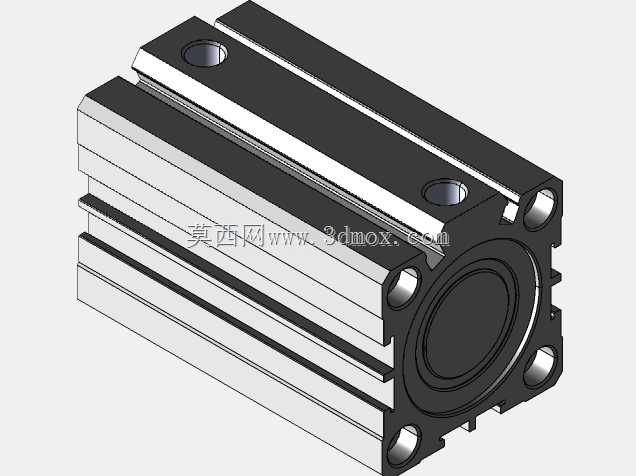

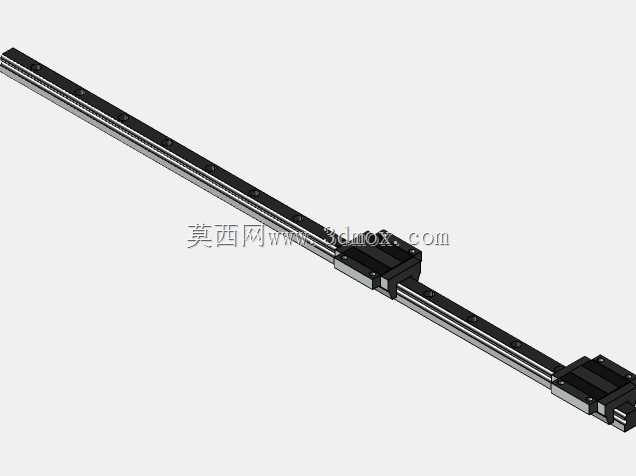

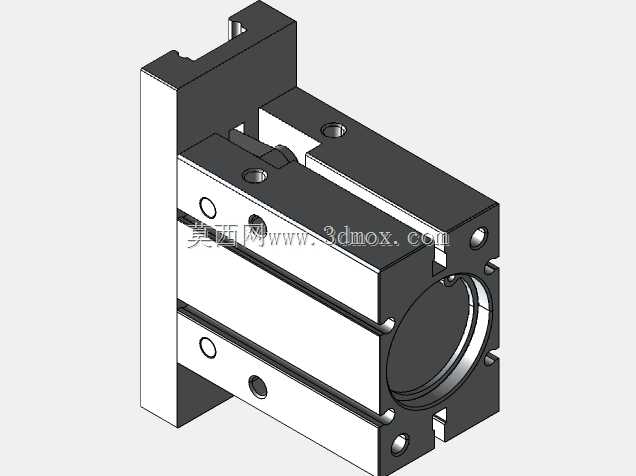

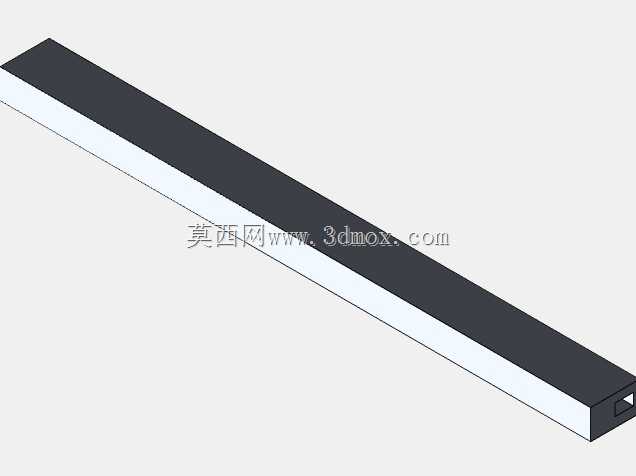

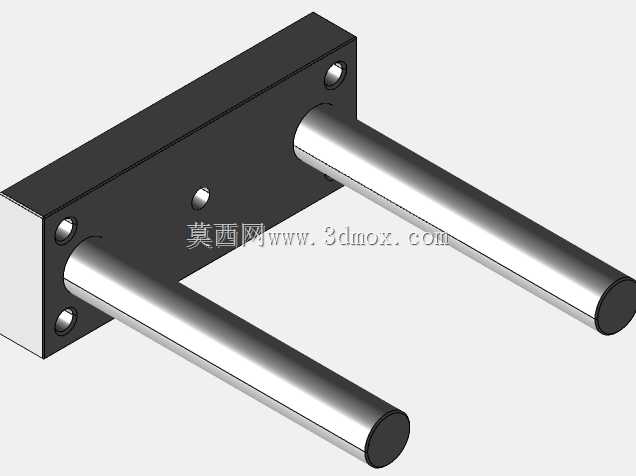

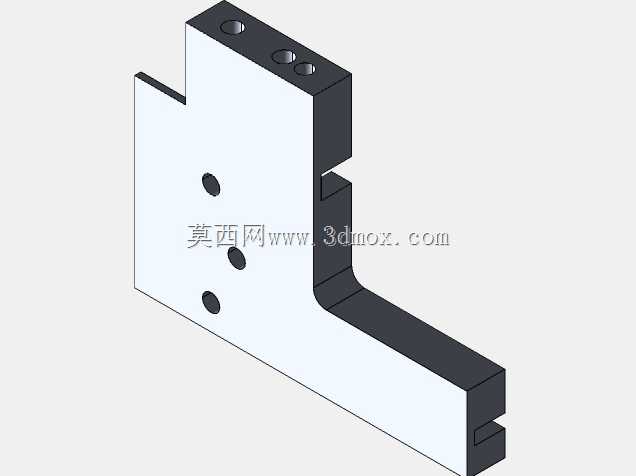

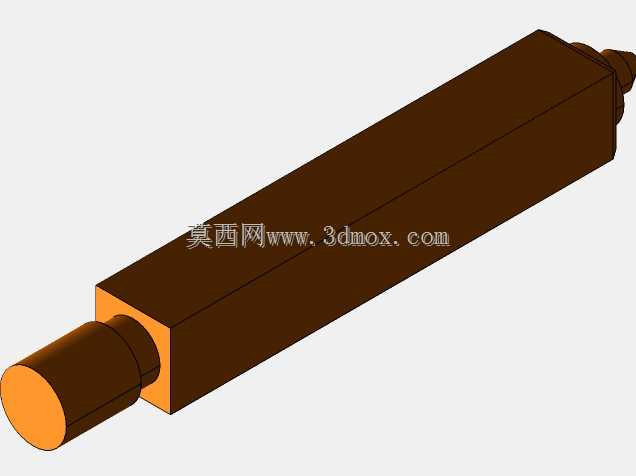

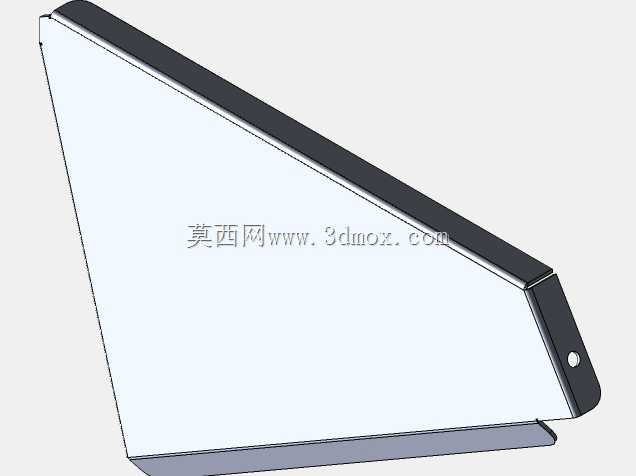

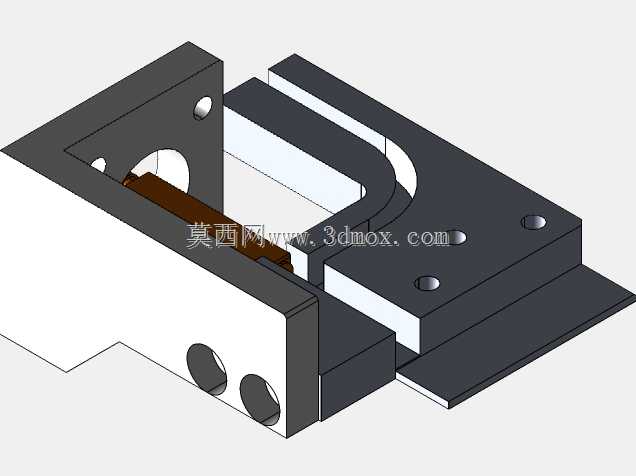

　　可同步完成焊接辅件比如连接角码、固定销钉的自动排序送料，送料轨道直接延伸至焊接工位的定位夹具处，配合多轴气动移位机构完成工件的自动上料、对位夹紧，无需人工手动摆放辅件，能将单工位的上下料辅助时间压缩到两秒以内。焊接执行端采用龙门式跨架布局，横向导轨搭载可升降的焊枪安装滑台，可根据方管的截面尺寸、焊缝位置调整焊枪的行进轨迹，适配边长20mm到80mm范围内的常规方管构件焊接，焊缝轨迹支持直线、直角转角的连续焊接，焊枪配备自动防飞溅挡板与焊渣收集槽，减少焊接飞溅对导轨、气缸等运动部件的损耗。设备的安装边界充分考虑车间流水线的排布需求，整体底座的安装孔位按照标准工业铝型材流水线的对接尺寸预留，可直接接入方管切割、折弯、焊接、

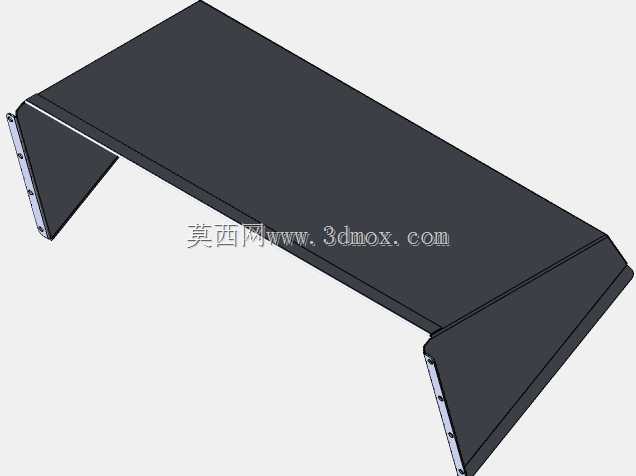

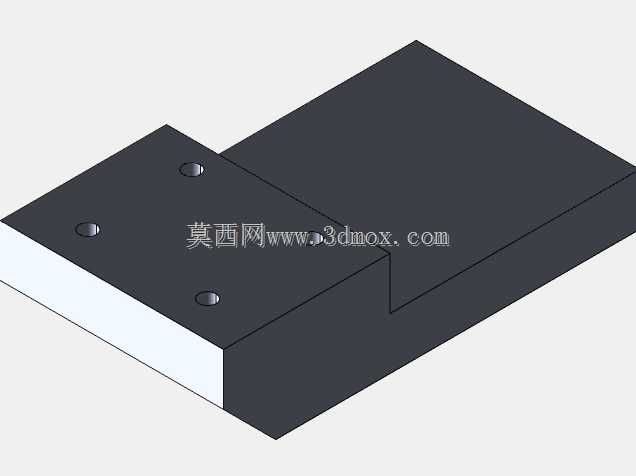

　　打磨的全流程生产线，不需要额外做转接台架改造，设备底部配置可调式支撑脚杯，可适应车间地面15mm以内的高度差，调平后整机运行的振动幅度控制在0.02mm以内，能保证长周期连续焊接的焊缝位置精度。在功能设计上，这套设备把工件定位、辅件送料、连续焊接、成品下料的工序做了全流程整合，夹具采用快换式设计，更换不同规格方管对应的夹具模块仅需十分钟左右，可兼容多种规格方管框架的焊接生产，相比单工位焊接专机，生产效率能提升三倍以上，同时焊接参数可通过控制系统做预设存储，切换工件规格时直接调用对应参数即可，无需反复调试电流、焊枪行进速度，能有效降低一线操作人员的技能要求，减少批量生产时的参数调试废品率。设备的走线全部采用拖链内置布局，气动管路与电缆分离排布，避免焊接高温烫损线路，运动部件全部配置防尘护罩，可适配焊接车间多粉尘、多焊渣的生产环境，长期运行的故障率远低于通用焊接机器人改造的焊接工位。
