桁架式单立柱物料吊运起重设备结构

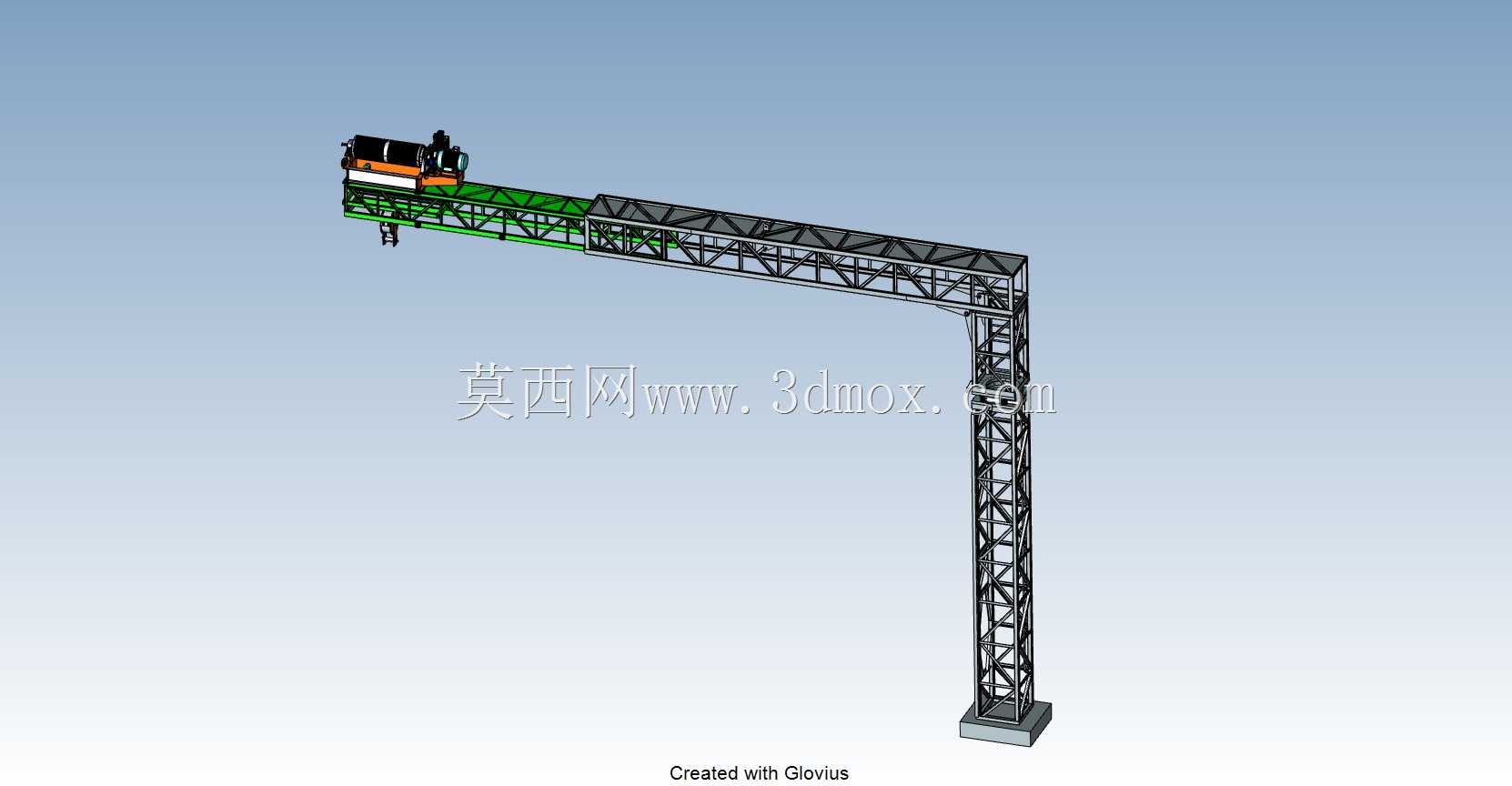

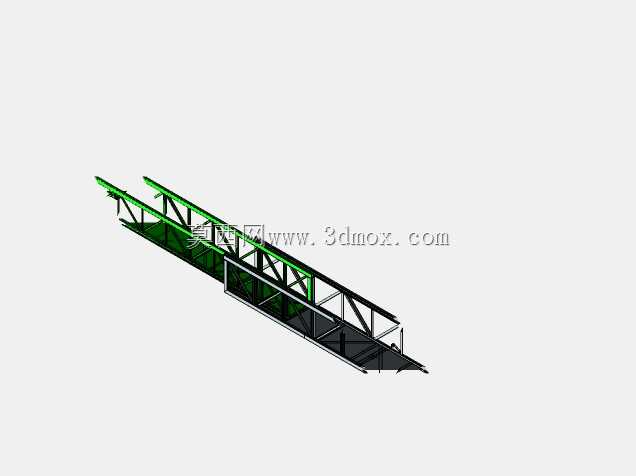

　　该结构属于固定式悬臂起重作业装备，主要应用于厂区固定作业半径内的重型物料周转、设备检修吊装、生产工位间工件转运场景，尤其适配厂房内部跨工位的定点物料调运，也可用于露天堆场固定区域的散件、成件货物装卸作业，相比移动式起重设备，其占用地面空间极小，作业覆盖范围固定，适合长期固定点位的高频次吊装需求。整套设备采用单立柱格构式支撑结构，立柱底部通过预埋地脚螺栓与混凝土基础刚性连接，基础尺寸需根据额定起重量核算抗倾覆力矩，安装时需保证立柱垂直度偏差控制在千分之一以内，避免长期受载出现结构形变。水平臂架同样采用桁架式焊接结构，相比实腹式梁结构，在保证同等抗弯、抗扭刚度的前提下，自重可降低40%以上，有效减少立柱承受的偏心弯矩，

　　臂架上弦铺设行走轨道，供起重小车沿臂架长度方向往复移动，小车集成起升卷扬机构与行走驱动机构，可实现吊重的垂直升降与水平径向移动，配合臂架端部的回转驱动结构，可覆盖以立柱为中心、臂架长度为半径的全部圆形作业区域。设计阶段优先考虑了结构的受力传递路径，吊重产生的垂直载荷通过小车车轮传递至臂架弦杆，再通过臂架与立柱的连接节点传递至立柱主肢，最终全部载荷通过立柱底部的法兰盘传递至混凝土基础，风载则通过桁架杆件的间隙自然泄流，降低结构承受的水平风载荷，格构式的腹杆布置采用三角形稳定结构，可有效抵消臂架受载产生的局部弯矩，避免杆件出现失稳问题。设备的安装边界需预留足够的回转安全距离，臂架下方禁止设置固定建筑或管线，

　　作业半径内的地面承载力需满足吊重与设备自重的总载荷要求，臂架端部设置行程限位块与缓冲结构，防止小车行走超程脱轨，立柱中部设置检修爬梯与休息平台，方便日常对上部驱动机构、电气元件进行维护保养，顶部的起重操作室采用侧置布局，操作人员可清晰观察整个作业区域的吊重状态，避免视觉盲区引发吊装安全事故。整套结构的杆件连接多采用高强度螺栓铰接与焊接结合的方式，工厂内完成分段预制后，现场可通过螺栓拼接完成总装，降低现场焊接的施工难度与质量管控成本，所有受力杆件均经过载荷工况校核，可覆盖额定起重量下的静载、动载以及极端风载工况的受力需求。
