起重作业用弧形承重吊钩结构设计

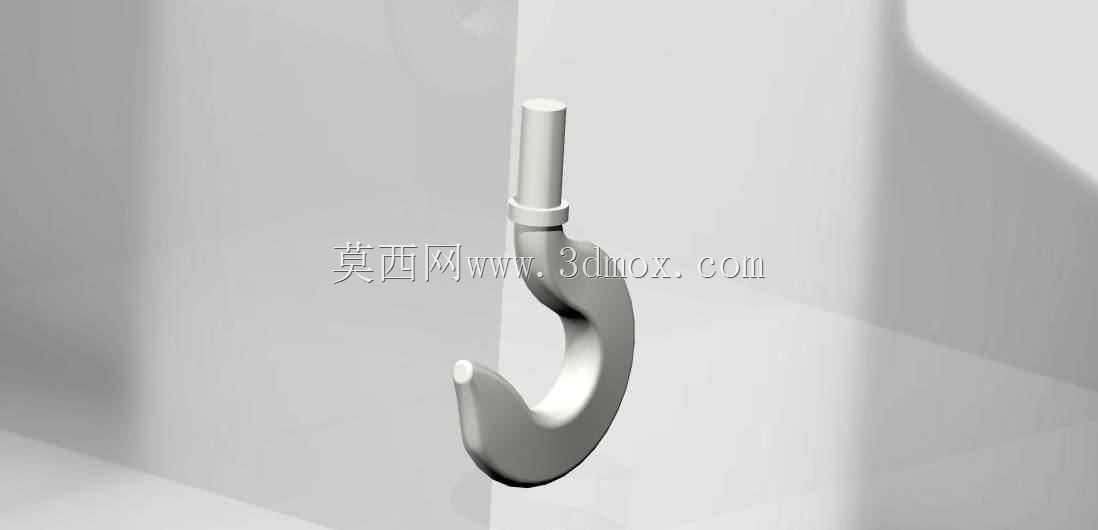

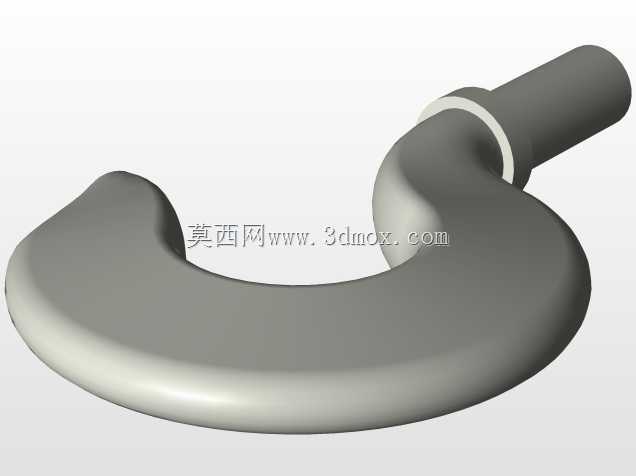

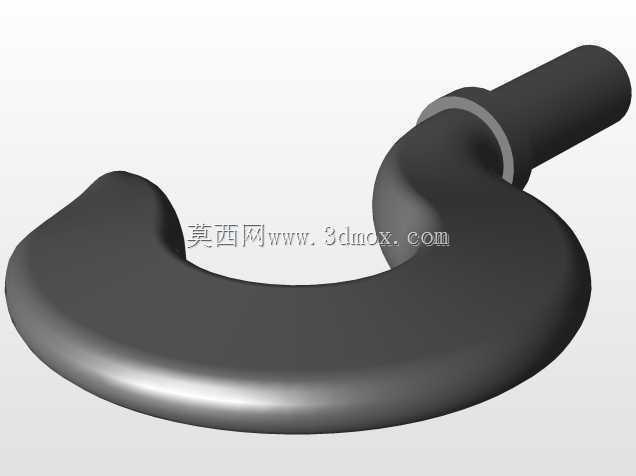

　　作为起重设备直接承载吊重的核心受力构件，吊钩的结构合理性直接决定现场吊装作业的安全冗余，这类弧形吊钩普遍适配桥门式起重机、流动式起重机、电动葫芦等各类起升设备，覆盖厂房内工件转运、港口货场装卸、基建现场物料吊装、重型设备安装移位等多类作业场景，是起重作业环节中连接起升钢丝绳与被吊重物的关键传力部件。从结构设计逻辑来看，该吊钩采用整体锻造式钩身结构，钩头部分做了平滑大曲率弧形过渡，避免直角应力集中带来的断裂风险，钩身截面从上端直柄段到钩尖承载段做了渐变式截面设计，直柄段为等直径圆柱结构，适配钩头螺母、推力轴承的安装定位，可直接嵌入吊钩横梁的装配孔内，配合防脱挡板完成轴向固定，安装边界需匹配对应吨位吊钩横梁的安装孔径、

　　钩头螺母的螺纹规格，预留足够的横梁转动间隙，保证吊钩可随吊重自由转动调整角度。钩身的弧形内腔尺寸经过受力核算，可适配不同规格的吊装索具，包括钢丝绳吊索、合成纤维吊带、卸扣等配套吊具，钩尖位置做了上翘式防脱设计，配合加装的弹簧式防脱卡板，可避免作业过程中索具从钩口滑脱，降低吊装坠落风险。从实际使用特性来看，该类吊钩的承重载荷与钩身截面直径、曲率半径直接相关，设计过程中需按照额定起重量的1.5倍做静载强度校核，按照1.1倍额定载荷做动载疲劳验算，重点校核钩身危险截面的拉应力、弯曲应力组合值，保证材料屈服强度留有足够安全余量。钩身上端的直柄段设置有定位轴肩，可对上部安装的推力轴承做轴向限位，承受吊重带来的轴向载荷，

　　同时保证吊钩可绕轴线360度自由旋转，抵消吊重起升过程中的扭转应力，避免钢丝绳出现打扭缠绕的问题。在现场应用中，这类吊钩需配合滑轮组、吊钩横梁、护板组成完整的吊钩组使用，钩身外侧不做尖锐棱角处理，避免划伤吊装索具的表层，钩尖端部做了圆弧钝化处理，既方便穿挂索具，也能减少对索具的磨损。设计过程中还需考虑吊钩的自重影响，在保证结构强度的前提下尽可能优化截面尺寸，降低吊钩组自身重量对起升有效载荷的占用，同时钩身的重心与上端直柄段的轴线保持重合，避免吊重起升后出现吊钩倾斜、吊重偏转的问题。
