手动式重型绳索收卷绞车结构设计

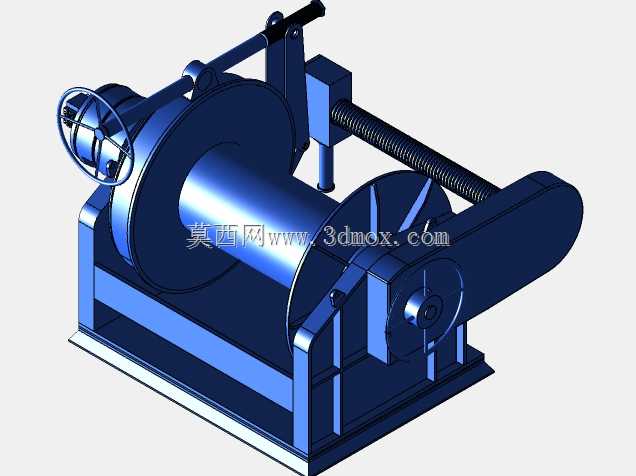

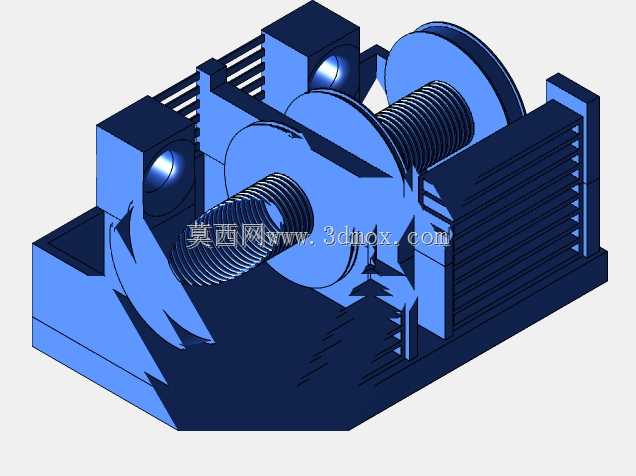

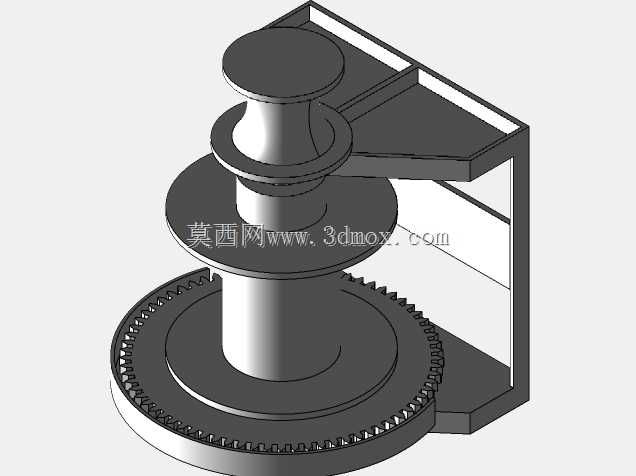

　　这款手动绞车的结构设计，核心围绕无外接动力场景下的重载牵引、绳索收放作业需求展开，常见于野外施工场地临时重物移位、船舶系泊缆绳整理、矿山井下辅助牵引、仓储区域重型货物就位等缺乏电力供给的作业场景，可独立完成额定载荷范围内的绳索牵引、重物拖拽、缆绳规整作业，无需配套液压站、电源等外围动力设施，单人即可操作完成全部收放动作。从功能特性来看，设备集成了手动驱动机构、棘轮止逆结构、丝杠排绳组件与重载卷筒，驱动端设置的手轮经齿轮副减速后传递扭矩至卷筒，大传动比的设计可降低操作时的输入力，即便是满载荷工况下，操作人员也可通过手轮平稳驱动卷筒转动；棘轮止逆结构可在任意操作位置锁止卷筒，避免载荷作用下卷筒反转引发的安全隐患，

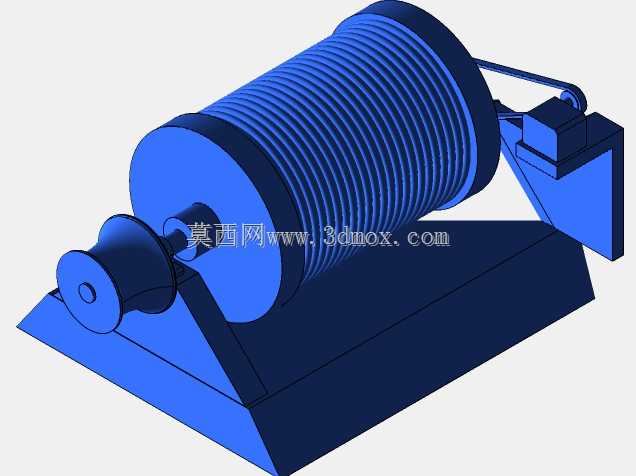

　　无需额外设置锁止插销等辅助固定部件，操作间隙可随时松手停留，适配间歇性牵引作业的操作节奏。排绳组件采用往复丝杠带动导向架沿卷筒轴向移动，导向架上的导绳轮可将绳索整齐排布在卷筒容绳槽内，避免绳索乱绳、叠压、咬绳等问题，延长绳索使用寿命，同时保证收放过程中绳索受力均匀，不会因排布错位导致牵引力骤变。设计过程中优先考虑了安装边界与操作空间的适配性，整体底座采用型钢焊接框架结构，底部预留的安装孔位可直接通过地脚螺栓固定在混凝土基础、钢制平台或者设备机架上，安装时需保证卷筒轴线与绳索出绳方向垂直，避免排绳过程中出现偏磨；整体外形尺寸适配常规100米直径12mm钢丝绳的容绳量，卷筒两侧的挡缘高度高出绳索缠绕层足够距离，

　　防止满绳状态下绳索从卷筒侧边脱出。机架的受力部位做了加强筋处理，可承受额定载荷下的扭矩与拉力载荷，不会出现机架变形问题；操作手轮的安装高度符合人体工程学设计，操作人员站立状态即可轻松完成转动操作，侧向设置的离合手柄可在需要快速放绳时断开传动链，实现绳索的自由拉出，适配需要快速释放绳索的作业场景。各转动部位均预留了润滑注油位置，日常维护时可直接加注润滑脂，无需拆解结构即可完成保养，适配户外长期作业的维护需求。
