轻型载货卡车二维线框结构设计方案

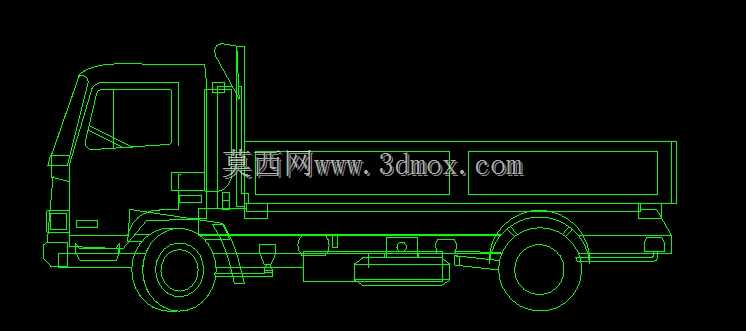

　　该设计呈现的是轻型栏板式载货卡车的侧视二维线框结构，这类车型广泛应用于城市短途配送、城郊建材转运、农贸货品运输等场景，是城配物流体系中保有量极高的车型品类，适配总质量4.5吨以下的货运需求，可灵活穿行于城市狭窄道路与社区街巷，满足最后一公里的货运接驳要求。从结构设计逻辑来看，该车型采用平头驾驶室布局，最大化压缩驾驶室纵向占用空间，在整车总长受限的法规要求下，尽可能拓展货厢的有效装载长度，提升单趟运载效率。驾驶室部分预留了完整的驾乘空间边界，侧窗、车门轮廓、后视镜安装位的线框定位清晰，A柱倾斜角度经过优化，兼顾驾驶视野与降低行车风阻的需求，驾驶室下方预留了动力总成的安装空间，可适配柴油或汽油动力单元，也可拓展新能源动力的布置方案。

　　底盘部分的线框明确标注了车架纵梁的走向，前后车桥的安装位置、车轮的轮距与轴距边界清晰，油箱、储气筒等底盘附属部件的布置位置贴合车架内侧，避免超出整车宽度边界，同时预留了足够的离地间隙，满足非铺装路面的通行需求。栏板货厢采用平直边板设计，侧围板高度适配常规散货、箱装货的装载防护需求，货厢底板与车架上翼面的安装连接位在结构中预留了足够的冗余，可根据实际使用需求选装不同长度的货厢规格，无需大幅改动底盘基础结构。在设计过程中，侧视轮廓的尺寸链严格遵循商用车设计的外廓尺寸限值要求，整车高度、宽度边界预留了外覆盖件的安装厚度，确保后续三维实体建模时，各部件之间不会出现干涉问题。转向轮的最大转角空间在侧视投影中预留了足够的轮罩空间，

　　避免转向过程中轮胎与翼子板、车架发生运动干涉。后悬架的布置位置匹配后桥载荷分配，平衡空载与满载状态下的车架受力情况，减少长期重载工况下的车架变形风险。这类线框结构可作为后续三维实体建模的基础基准，也可用于车辆总布置阶段的尺寸校验、改装车型的方案论证，帮助结构设计人员快速确认各系统的布置边界，缩短整车开发的前期方案迭代周期，对于专用车改装场景，也可基于该基础轮廓快速匹配上装结构，比如加装冷藏厢、工程作业上装等，无需从零开始搭建整车基础轮廓。
