双面自动贴标设备整机结构设计方案

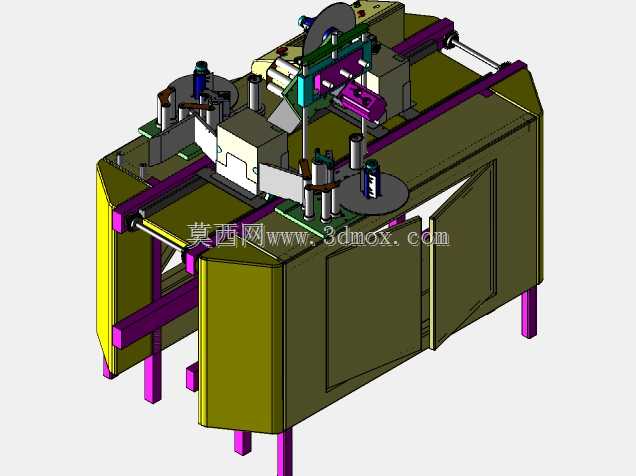

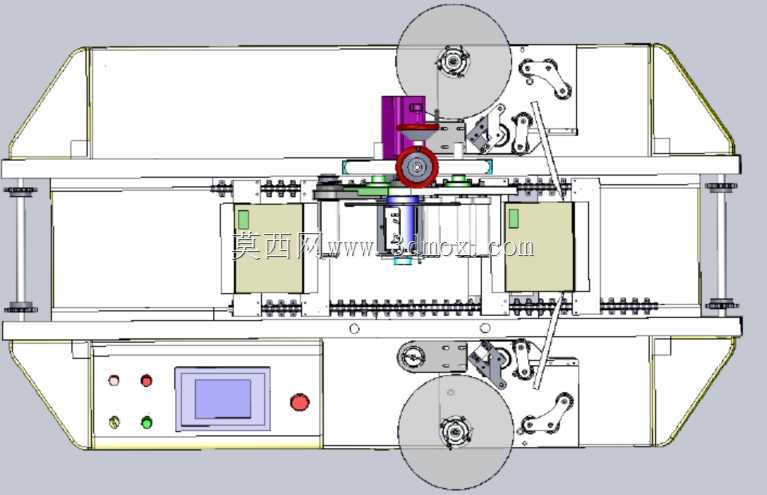

　　这款双面贴标设备的结构设计，核心围绕日化、食品、医药行业的圆瓶、扁瓶类产品双侧贴标需求搭建，整体采用对称式双标站布局，可同时完成产品正反两面的标签粘贴作业，适配生产线在线对接或独立工位作业两种场景。设备主体框架采用方通焊接后加工安装基准面，外覆钣金护罩做安全防护，两侧护罩做斜切收边处理，既压缩设备整体占地宽度，也避免生产线人员走动时发生磕碰。中部输送段采用双侧同步带夹持输送结构，可根据待贴标产品的外形尺寸调整夹持间距，输送驱动端配置调速组件，能匹配上下游生产线的节拍速度，避免产品输送过程中出现歪斜、移位问题，保证贴标位置的一致性。上下对称布置的标签料架采用气胀轴固定标签卷结构，料盘带阻尼制动组件，

　　可避免标签卷因惯性松脱导致的标签偏移、断标问题，料架旁设置多组导向辊组，可根据标签材质调整张紧度，保证标签走带过程平整无褶皱。贴标执行端配置压标辊与抚标毛刷结构，当产品经过贴标工位时，测物传感器触发信号，送标机构按设定长度送出标签，压标辊将标签初步贴合在产品表面，后续抚标组件随产品移动完成标签的滚压贴合，消除标签与产品表面之间的气泡，保证贴标平整度。设备前端操作侧嵌入触控显示屏与操作按钮组，包含启动、停止、急停以及状态指示灯，操作人员可直接在触控屏内调整贴标位置、贴标速度、标签长度等参数，无需拆解设备护罩调整内部结构。设备底部配置可调脚杯，可根据生产线的地面平整度调整设备水平高度，保证输送面与上下游生产线的输送面高度齐平，

　　避免产品过渡时出现卡滞。设计过程中对各运动部件的安装边界做了充分预留，标签卷更换位置预留了足够的操作空间，日常维护时无需拆除周边其他组件即可完成标签卷更换、导向辊清洁等常规操作，各传动部件均设置在护罩内部，仅操作与标签更换区域外露，兼顾操作便利性与设备运行安全性。
