紧凑型卷料式贴标执行机构结构设计

　　这套贴标执行结构主要面向中小规格产品的平面、小弧面贴标工序，常见于日化、食品、医药行业的包装线末端工位，可直接集成在现有输送线侧方，也可搭配独立工作台完成离线贴标作业，适配不干胶卷式标签的连续供料、剥离、贴附全流程动作，相比人工贴标能有效规避标签褶皱、对位偏移、贴附压力不均等常见问题，单工位贴标节拍可适配每分钟30-60件的产线流速，满足中小批量生产线的自动化升级需求。

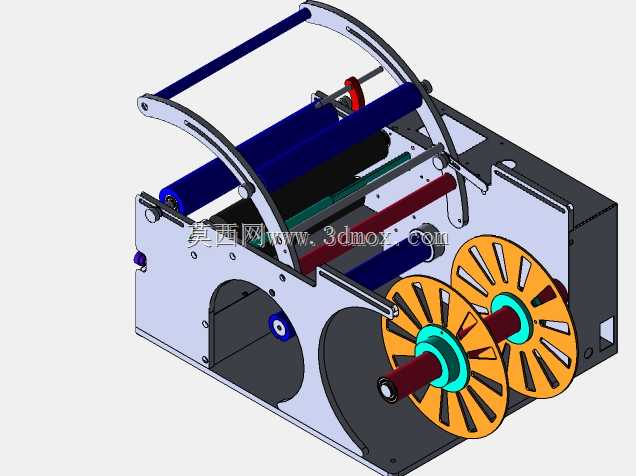

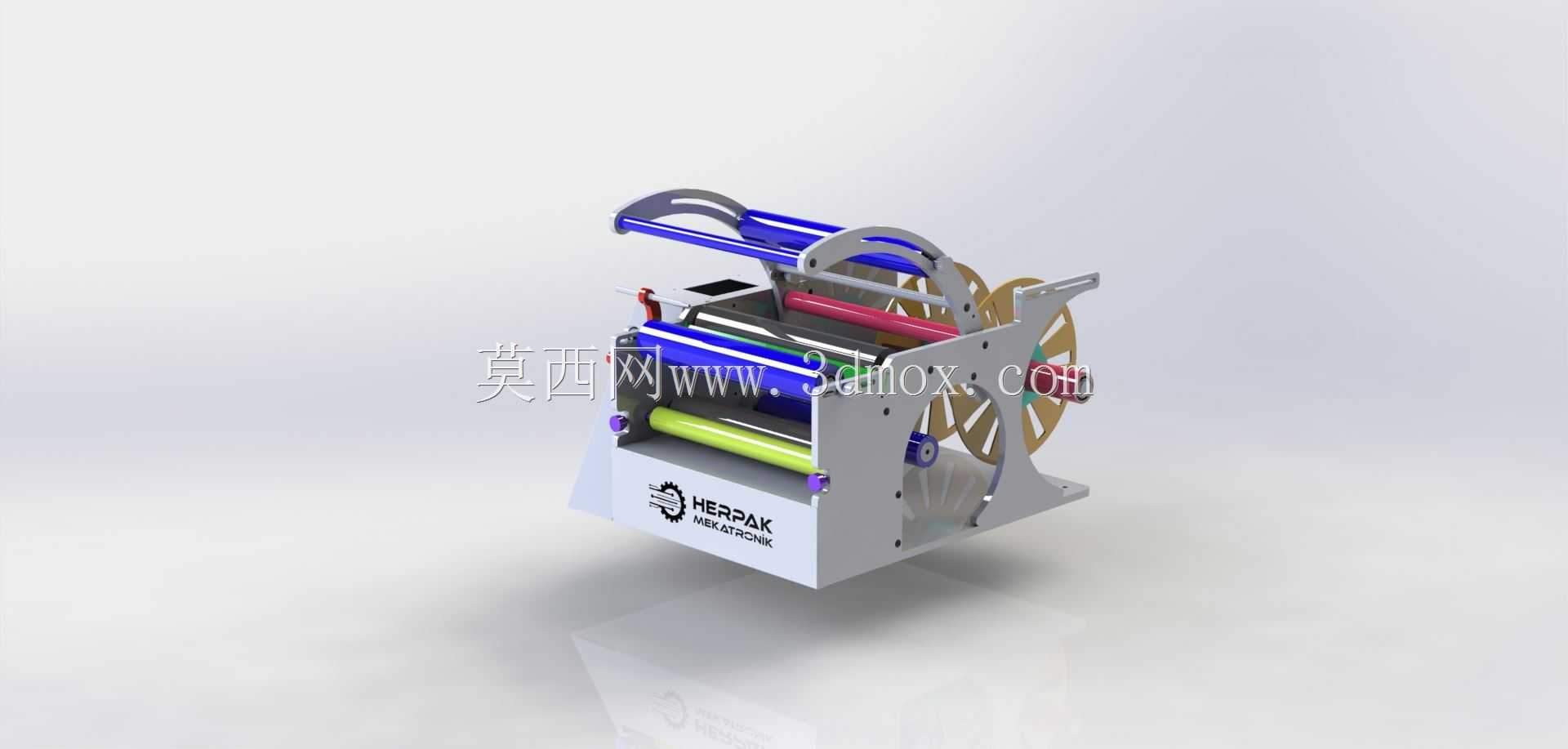

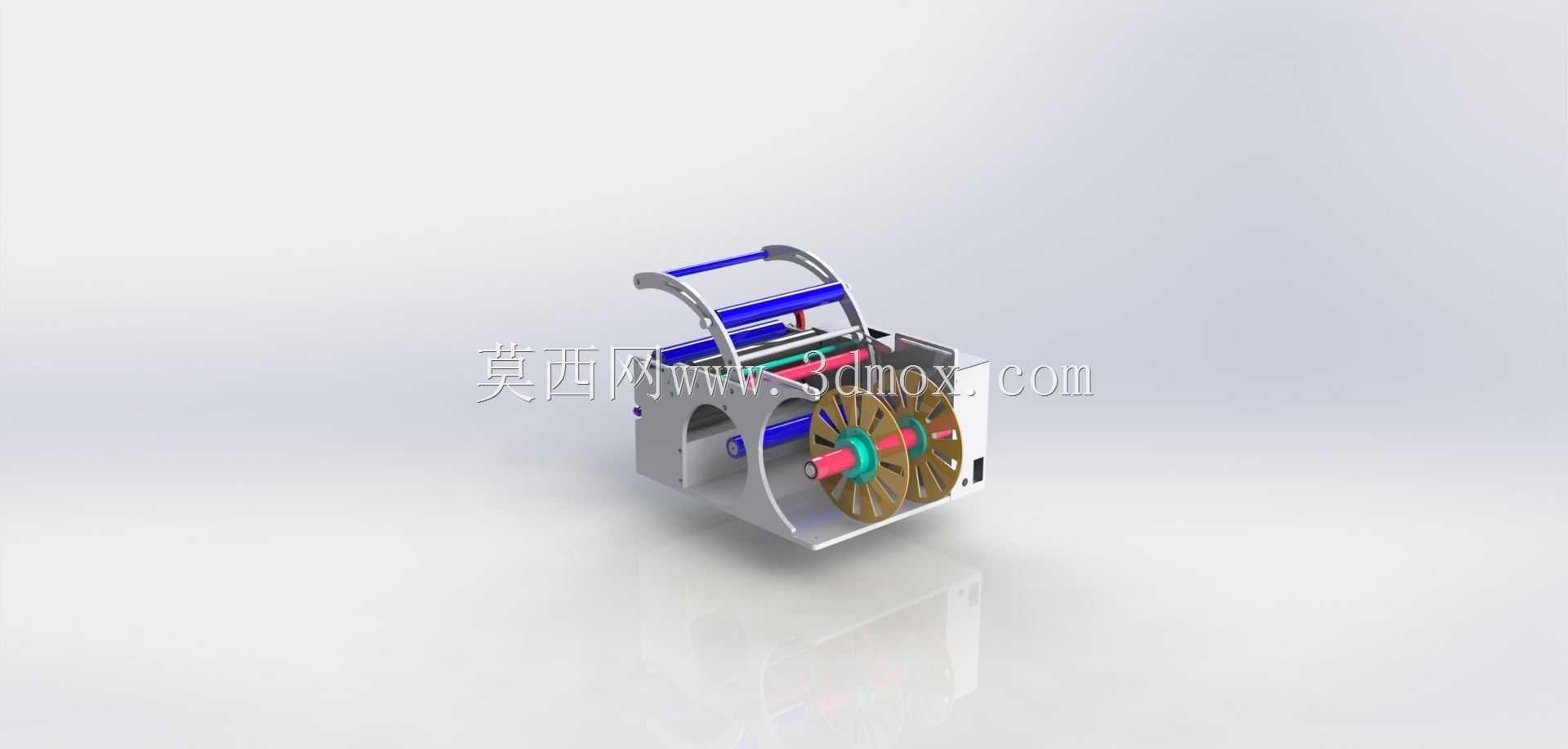

　　从结构布局来看，该机构采用框架式一体化承载设计，主体安装底座采用钣金折弯拼焊结构，所有功能组件均集成在同一安装基准面上，省去了外部拼接的安装支架，整体安装边界控制在长320mm、宽220mm、高260mm范围内，安装时仅需通过底座四个M6安装孔固定在设备机架或工作台面即可，不需要额外预留过大的操作维护空间，侧方预留的标签卷装卸空间仅需80mm操作距离，日常换卷作业无需拆解主体结构，单人即可在1分钟内完成标签卷更换。

　　功能模块的排布完全贴合贴标动作的走料逻辑：标签料卷安装位设置在机构下部，采用气胀式快拆料轴，适配内径76mm、外径最大200mm的标准不干胶标签卷，料轴自带阻尼张力调节结构，可根据标签底纸的厚度、材质调整阻尼大小，避免走料过程中标签拉扯变形或者松垮偏移；走料路径上依次布置了多根导向辊，其中两根硬质阳极氧化处理的铝合金导向辊负责调整标签走带角度，保证标签带进入剥离工位时的张力恒定，剥离端采用锐角剥离刀结构，剥离刀尖角度设置为25度，可保证标签在底纸折返时顺利与底纸分离，不会出现标签随底纸回卷的问题。

　　机构上部设置的压合辊组件采用浮动式安装结构，压辊表面包裹30度硅胶层，可根据被贴产品的表面高度自适应调整压合压力，压合行程预留15mm浮动量，既能保证标签与产品表面完全贴合无气泡，也不会因压力过大压伤软质包装表面；走料驱动部分采用步进电机搭配同步带传动，驱动辊采用包胶结构增大与底纸的摩擦力，送料精度可控制在±0.2mm范围内，配合电眼检测标签色标，可实现单张标签的精准送料，不会出现连张、漏送的问题。

　　设计过程中重点考虑了不同标签材质的适配性，走料路径上的所有导辊均做了无锐角处理，表面粗糙度控制在Ra0.8以下，避免刮伤标签表面的印刷层；标签剥离位的侧方预留了检测传感器安装位，可根据需求加装透明标签检测传感器、产品到位传感器，适配普通铜版纸标签、透明PET标签、防伪标签等多种材质的贴标需求；机构的走线全部采用内置线槽设计，外部无裸露线缆，避免生产过程中粉尘、水渍侵蚀线路，也不会因线缆剐蹭影响标签走带精度。

　　实际应用中，该结构可根据产线需求调整安装角度，既可以水平安装完成产品顶面贴标，也可以倾斜45度安装完成产品侧面、弧面的贴标作业，不需要额外改动主体结构，仅需调整安装支架的固定角度即可；针对小规格圆瓶贴标场景，还可在该机构前端搭配简单的工件旋转工装，即可完成圆周面的半周、全周贴标，拓展性较强。结构中所有易损件均采用标准件，剥离刀、压合辊、驱动辊等损耗部件均可快速更换，不需要定制特殊配件，日常维护成本较低，适合中小型生产企业的设备改造、非标设备集成商做标准模块选用。
