立式全自动在线贴标设备结构设计

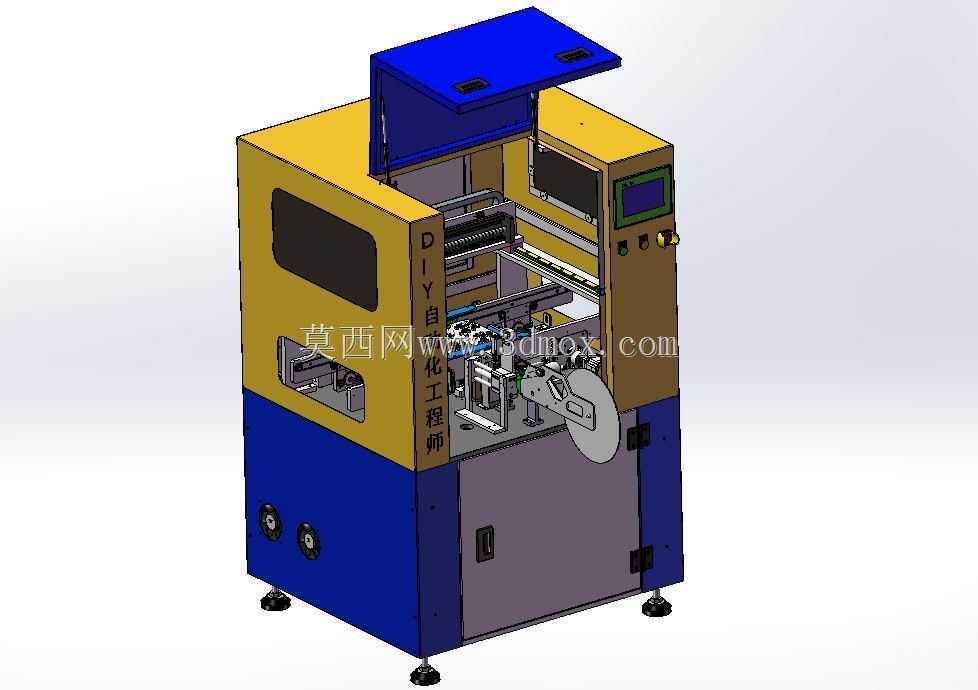

　　这款立式贴标设备的结构设计，核心围绕3C电子、小型五金配件、日化包装等行业的在线贴标需求展开，适配多品类平面、小弧面工件的不干胶标签粘贴工序，可直接嵌入现有皮带输送产线，也可作为独立工位完成单批次工件的离线贴标作业。从实际产线适配角度看，设备整体采用柜式立式布局，底部设置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，支撑脚调节行程预留15mm余量，适配多数车间环氧地坪的安装公差，设备底部预留100mm的走线与维护空间，方便气源管路、动力线缆的布设与后期检修，整机占地宽度控制在800mm以内，深度不超过900mm，高度控制在1600mm区间，可适配多数车间的产线高度匹配要求，无需额外改造现有产线的输送架高度。

　　设备上半部分为作业执行腔，采用半封闭防护结构，正面设置可开合透明观察窗，既可以观察贴标头、送标机构的运行状态，也能避免作业过程中异物进入贴标区域造成标签偏移、工件刮损，顶部设置可掀开的检修盖板，无需拆解整机框架即可完成送标辊、标签卷的更换操作，大幅缩短日常换型维护的停机时间。设备正面右侧集成操作触控屏与状态指示灯，操作面板高度设置在1200mm位置，符合站立作业的人体工学高度，操作人员无需弯腰或抬手即可完成参数调整、启停操作，急停按钮设置在面板最外侧，突发状况下可快速触达切断设备运行动力。从功能结构设计来看，设备内部集成标签放卷机构、牵引送标机构、抚标压合机构、工件定位模组，标签放卷轴适配常规120mm内径的标准标签卷，

　　最大可容纳外径300mm的标签料卷，减少频繁换料的频次；送标机构采用伺服牵引辊搭配张力控制结构，可根据标签材质、厚度调整牵引张力，避免薄款标签拉断、厚款标签送标偏移的问题，送标精度可控制在±0.5mm区间，满足多数产品的贴标位置公差要求。抚标机构采用柔性硅胶压轮，可根据工件表面弧度自适应调整压合角度，避免硬接触造成工件表面压痕，同时保证标签与工件表面完全贴合，无气泡、翘边问题。工件定位模组可根据工件尺寸调整定位挡块间距，适配宽度20-200mm、高度10-150mm范围内的多规格工件，换型时仅需调整挡块位置与贴标头高度，无需更换定制工装，适配小批量多品类的柔性生产需求。设备下半部分为电气与气动元件安装腔，电磁阀、气源处理件、

　　驱动器等元件统一安装在腔体内的安装板上，布线采用线槽规整布设，每个回路预留独立的检修断点，后期排查故障时可快速定位对应回路，腔体侧面设置散热格栅，保证内部元件运行时的热量可及时散出，避免高温造成元件寿命衰减。气源入口设置在设备后侧下部，配套过滤减压阀，可对进入设备的压缩空气进行除水、调压处理，保证气动执行元件的运行稳定性，入口预留快插接头，可直接对接车间现有压缩空气管路，无需额外配置转接接头。从实际使用场景出发，这款设备可对接上游的工件上料机构、下游的检测或包装工位，实现贴标工序的全自动化运行，无需人工手动放置工件、对位标签，单工位贴标效率可达每分钟60-120件，根据工件尺寸与标签长度可灵活调整运行速度，相比人工贴标可大幅降低标签贴附位置偏差、标签褶皱等不良率，同时减少人工重复操作的劳动强度。设计过程中充分考虑了设备的维护便利性，所有易损件如牵引胶辊、压合轮均采用快拆式安装结构，无需专用工具即可完成更换，设备内部预留足够的操作空间，日常维护时可直接伸手触及所有需要定期保养的点位，无需拆解大面积的防护钣金。设备框架采用标准铝型材搭配钣金折弯件拼接而成，铝型材框架的拼接精度可控制在±0.2mm以内，保证各运动机构的安装基准统一，钣金外罩采用静电喷塑处理，表面耐刮擦、易清洁，适配车间日常的清洁维护需求，外罩的拼接缝隙控制在1mm以内，避免车间粉尘进入设备内部附着在标签料带上，影响贴标质量。
