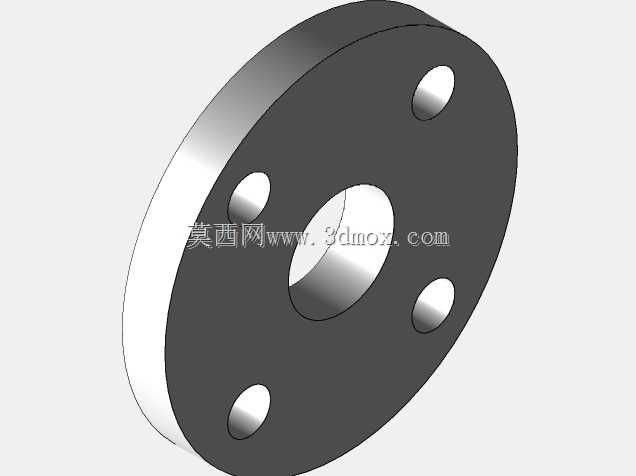

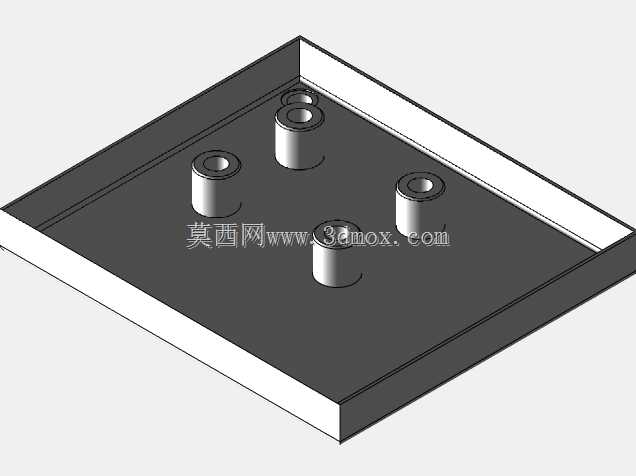

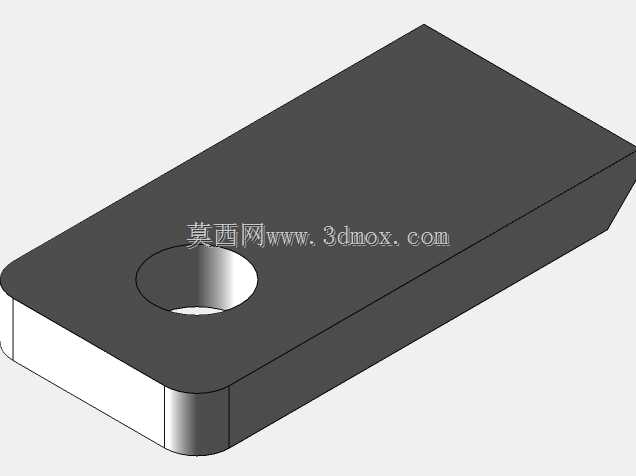

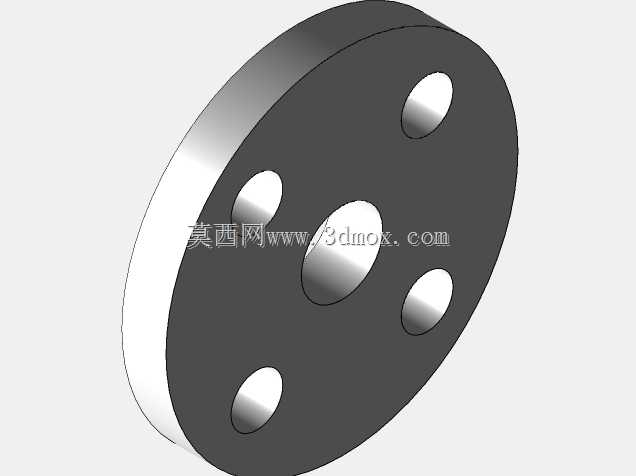

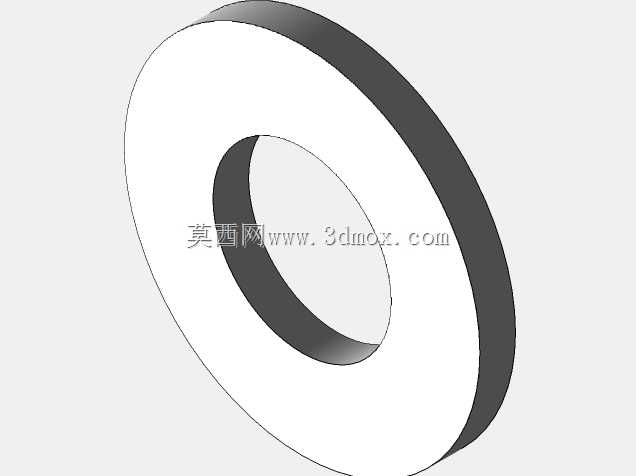

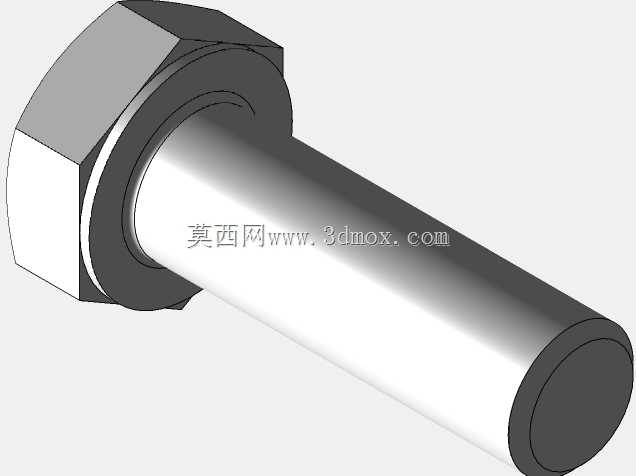

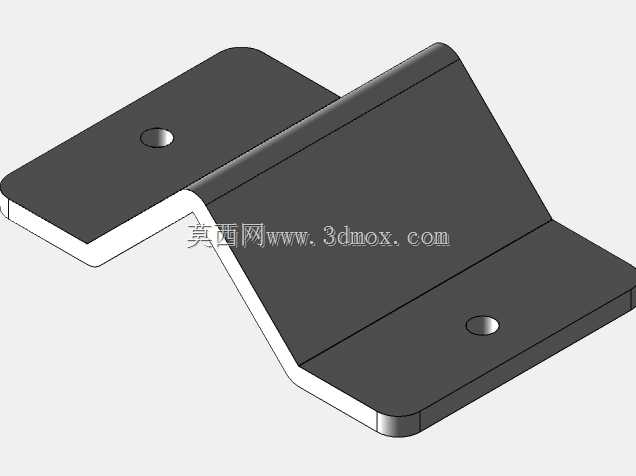

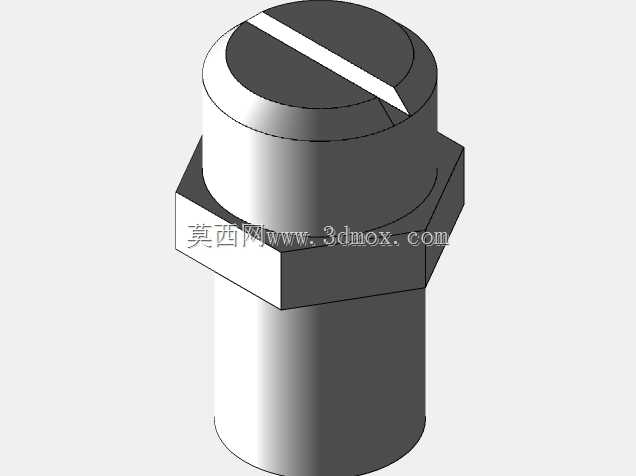

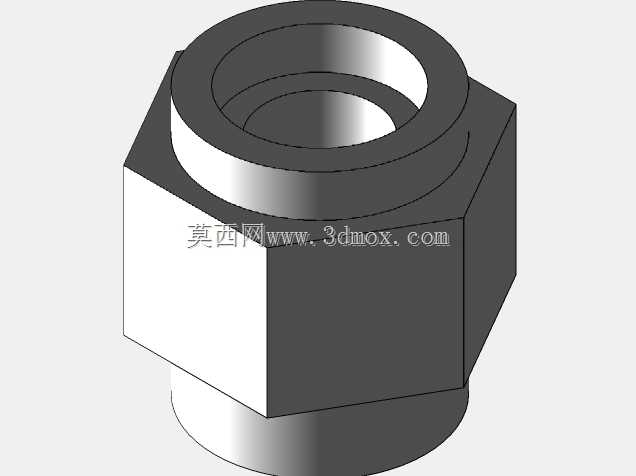

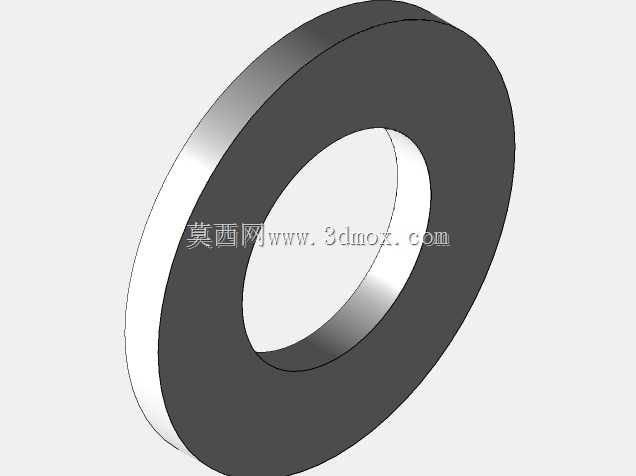

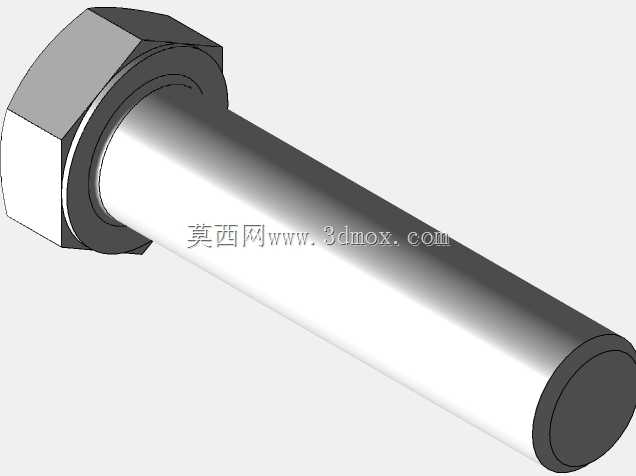

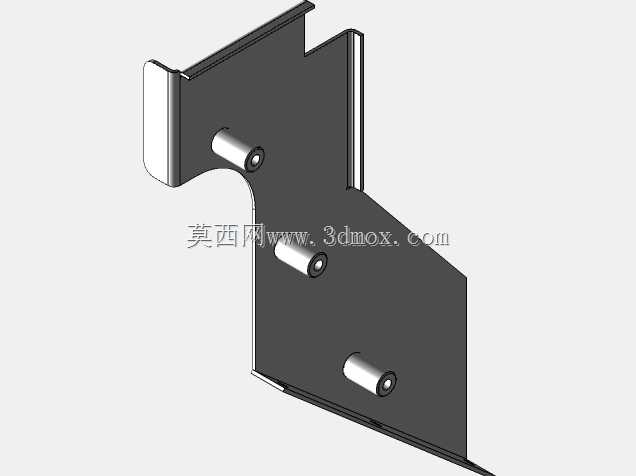

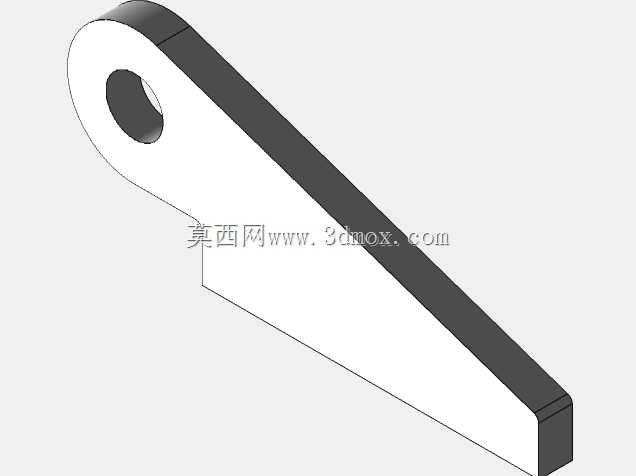

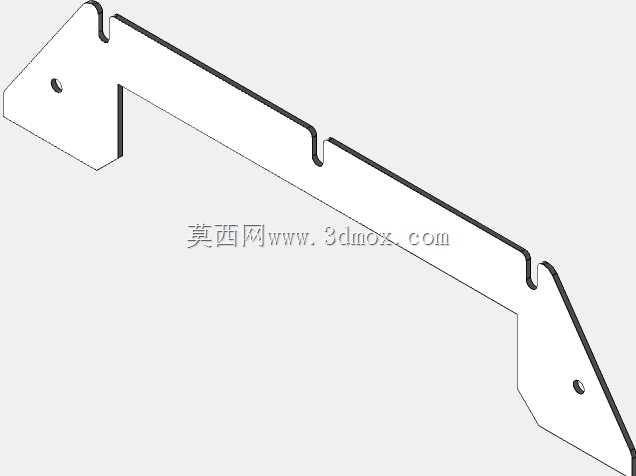

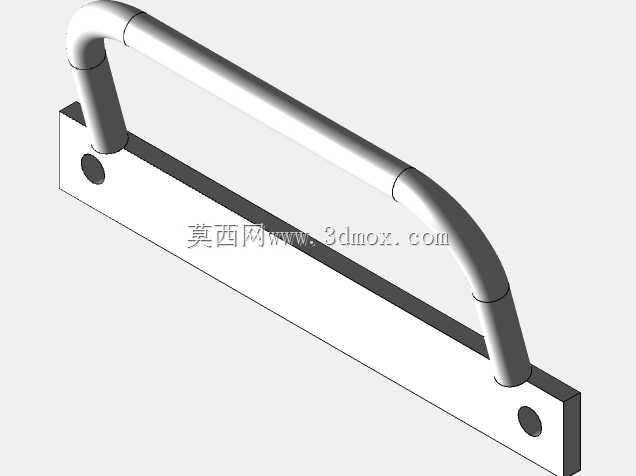

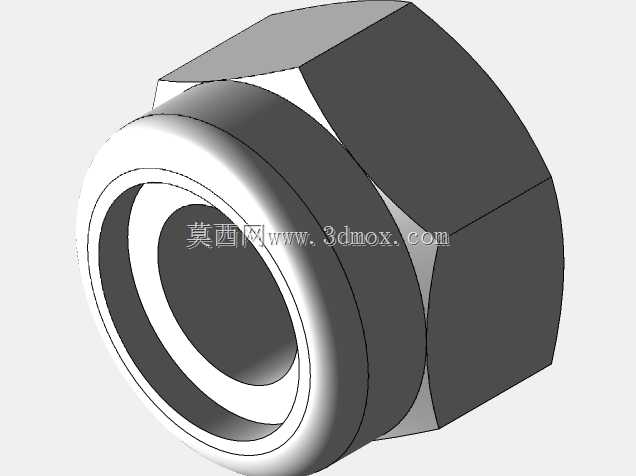

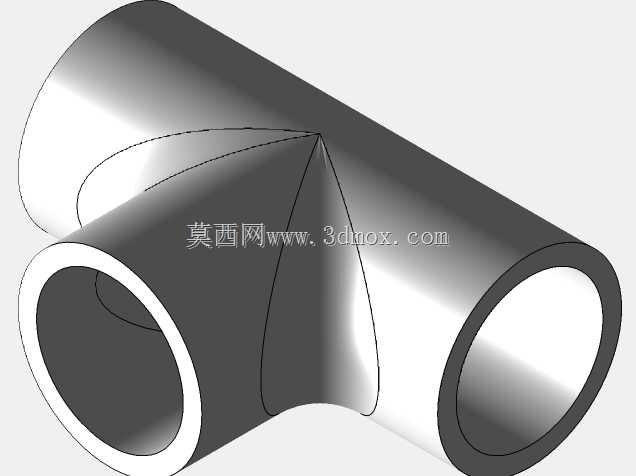

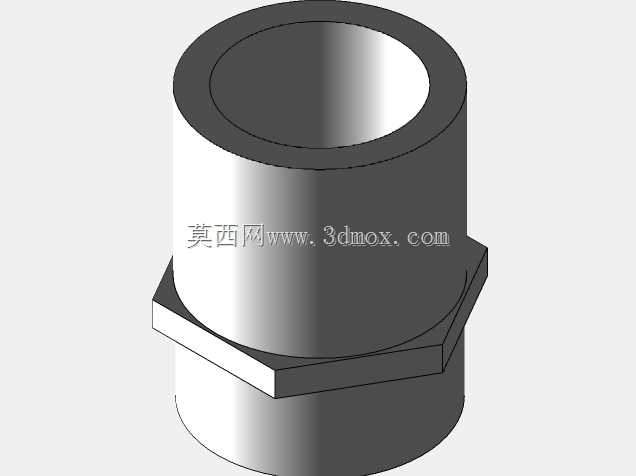

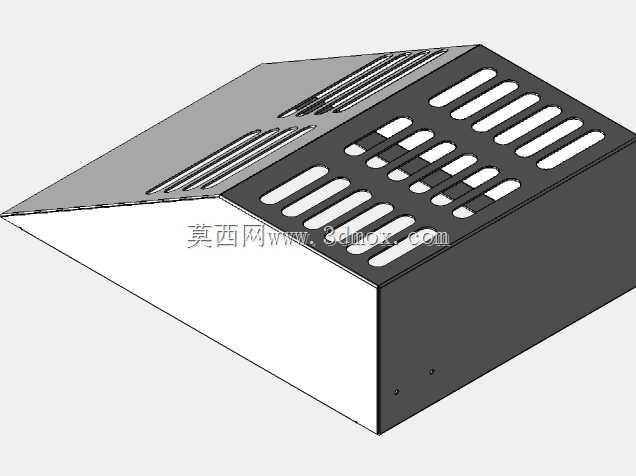

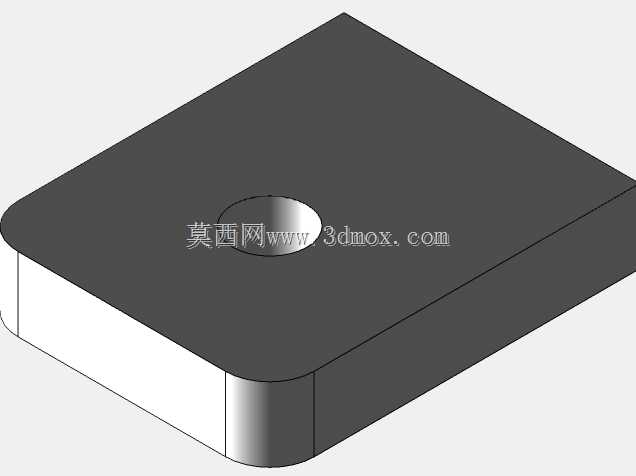

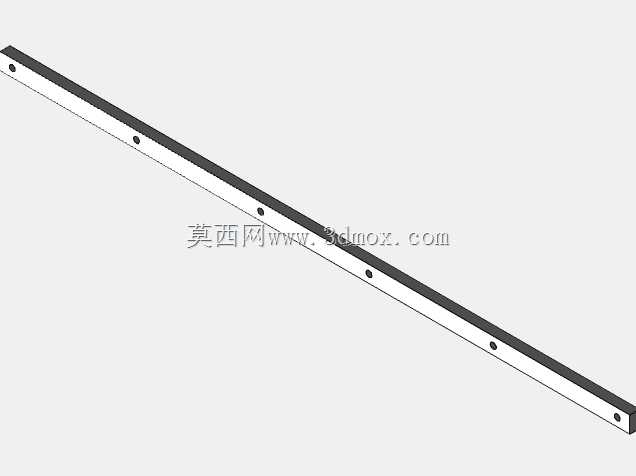

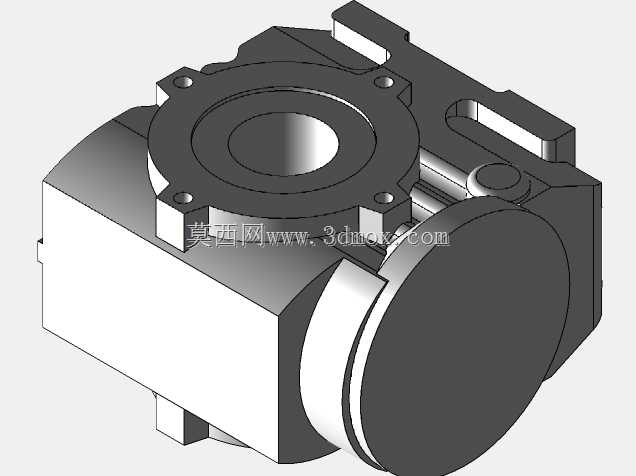

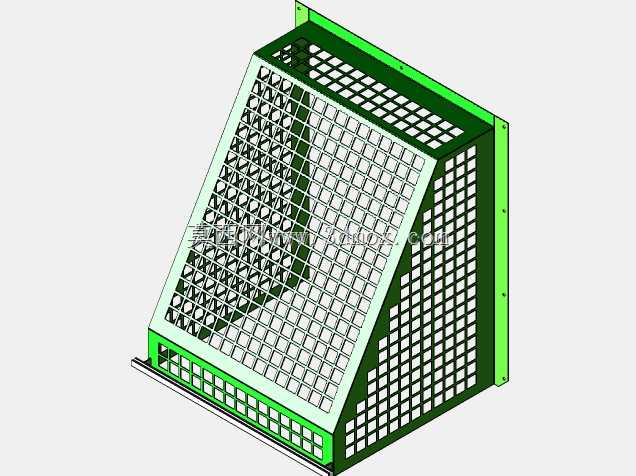

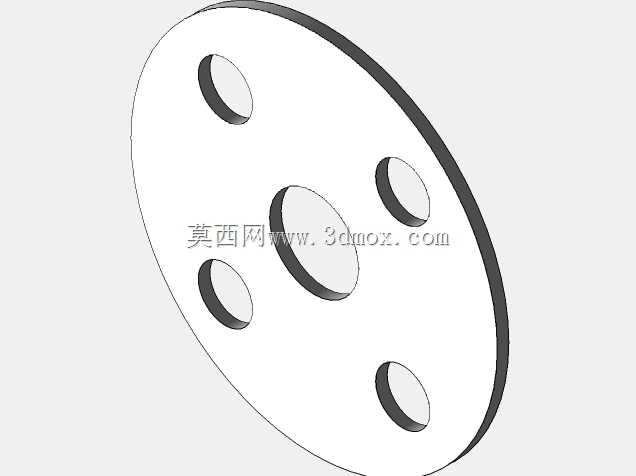

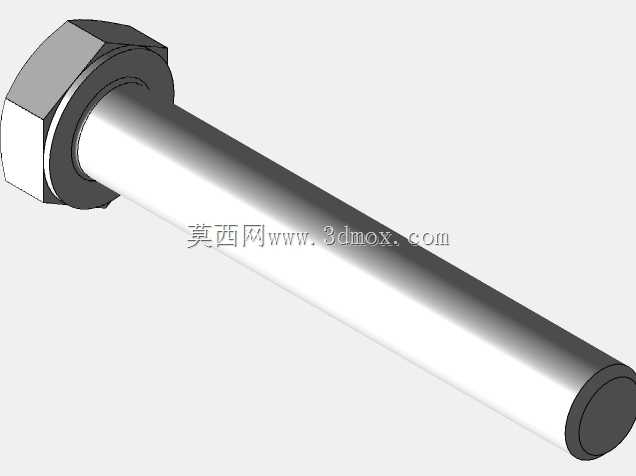

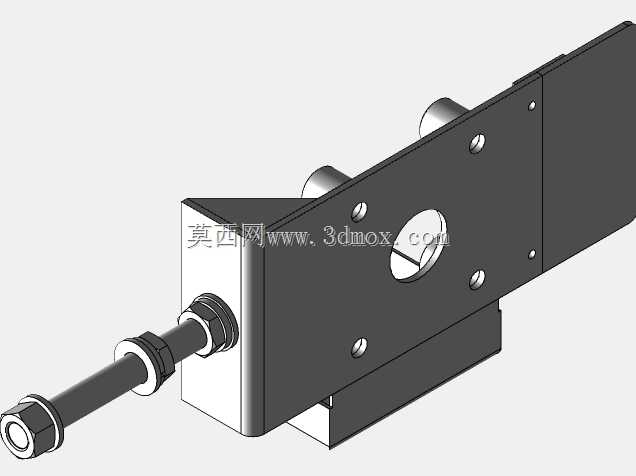

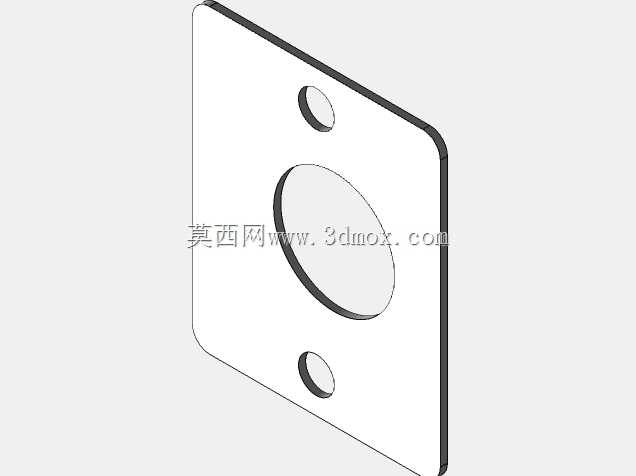

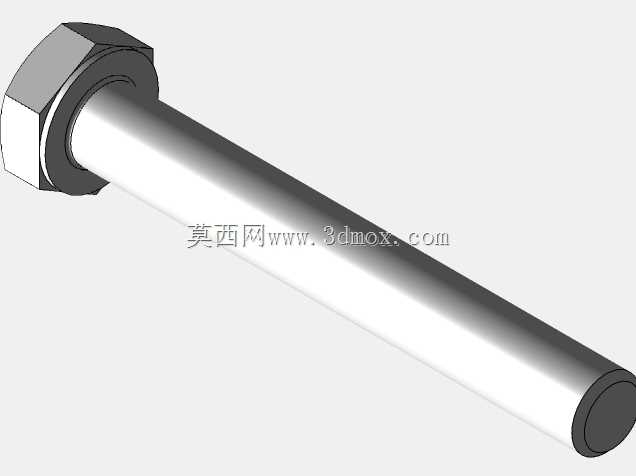

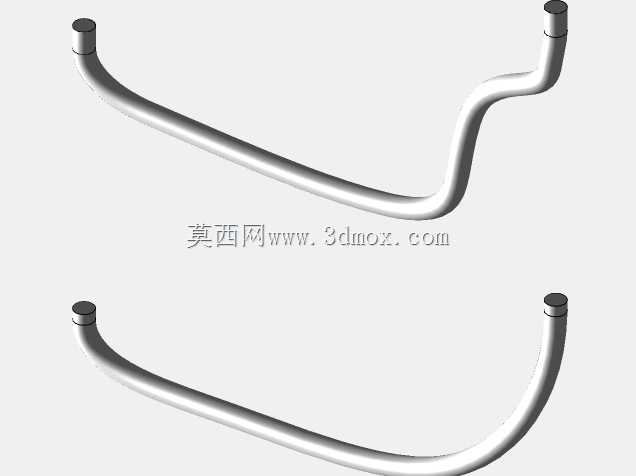

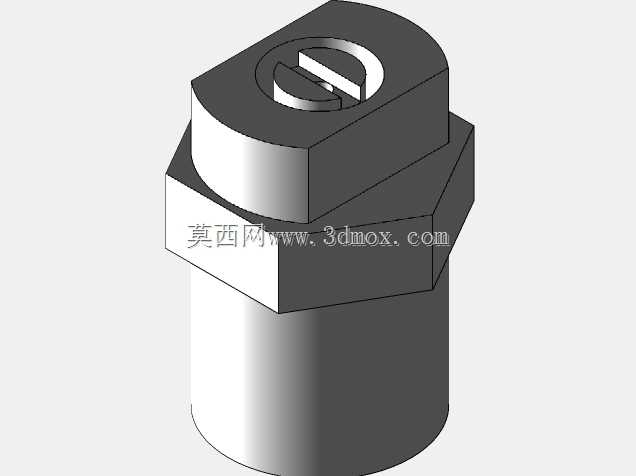

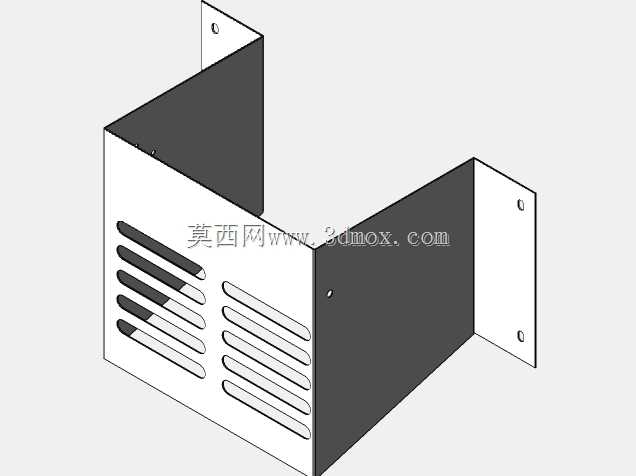

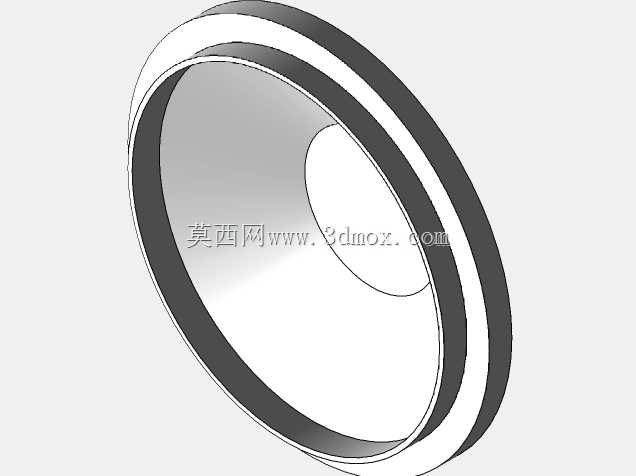

倾斜上料式多层分级振动筛分设备结构

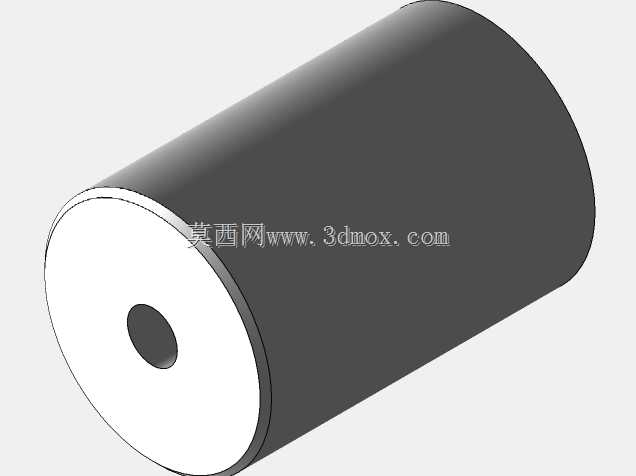

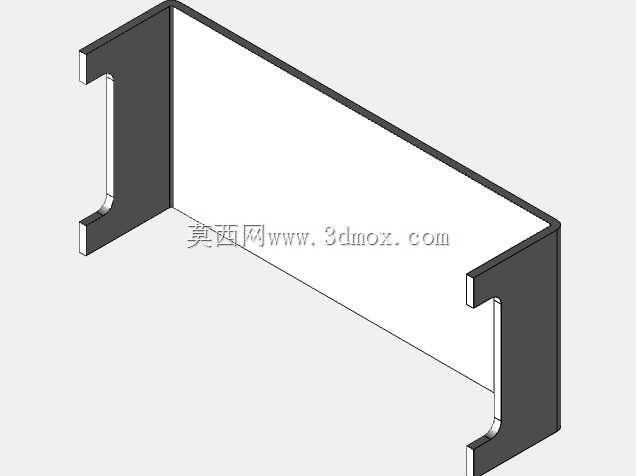

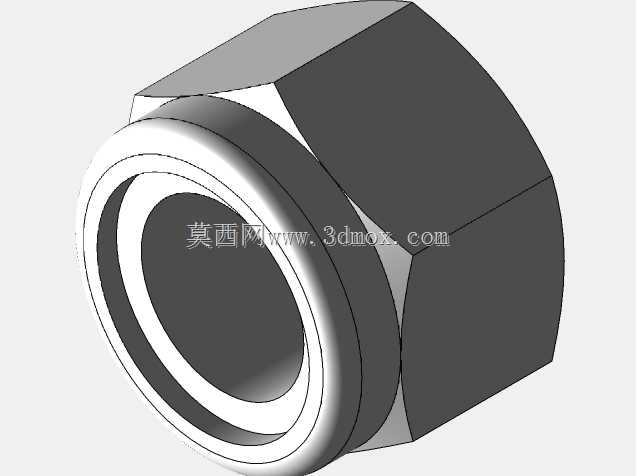

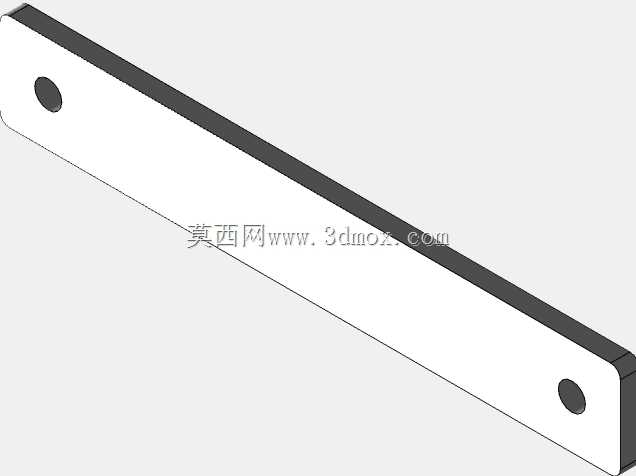

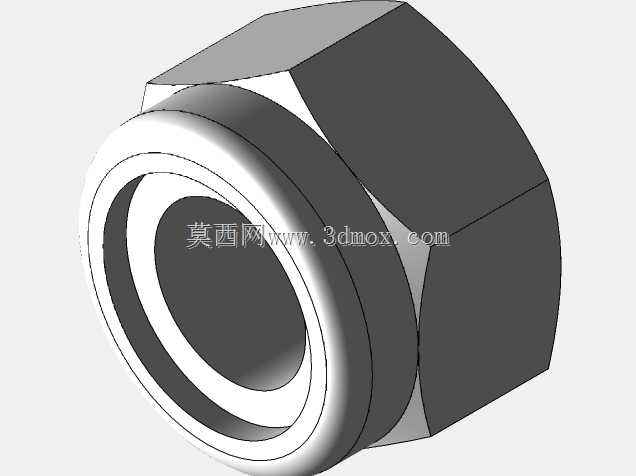

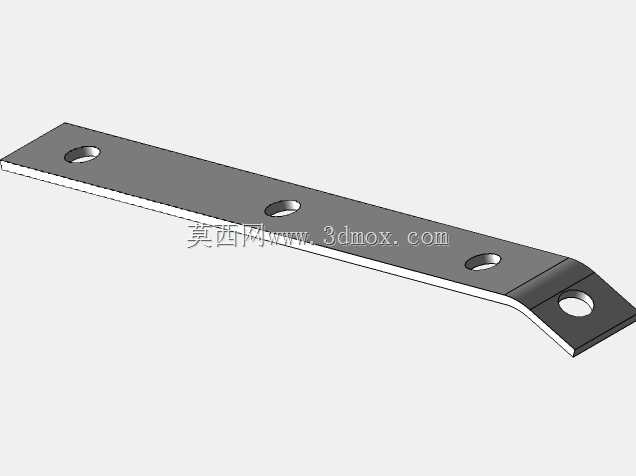

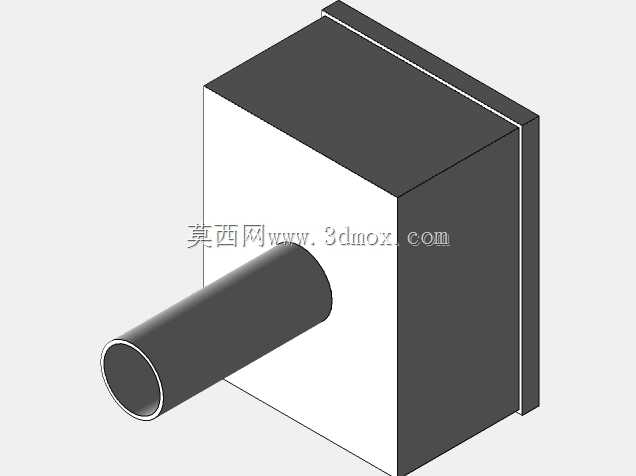

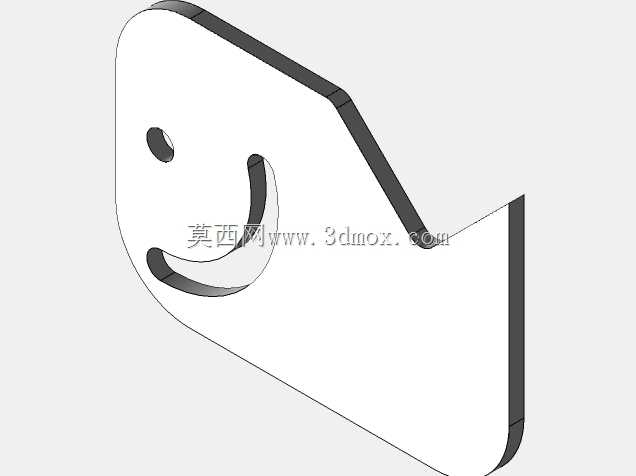

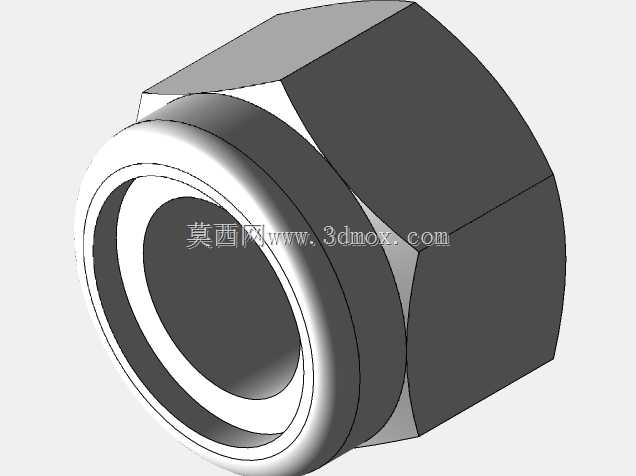

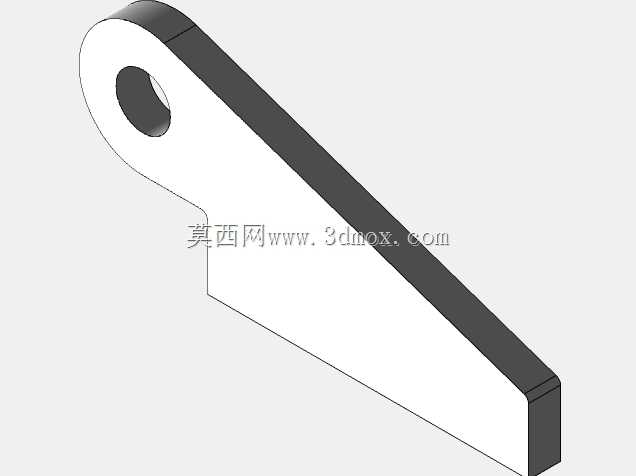

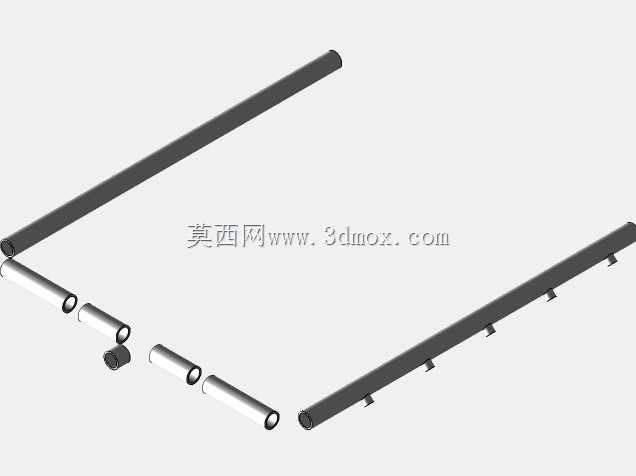

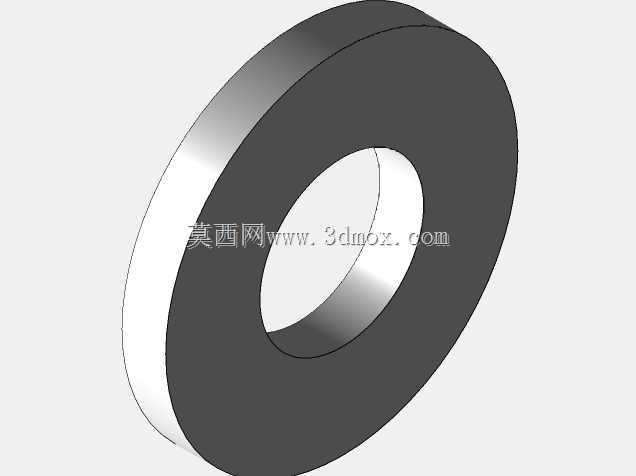

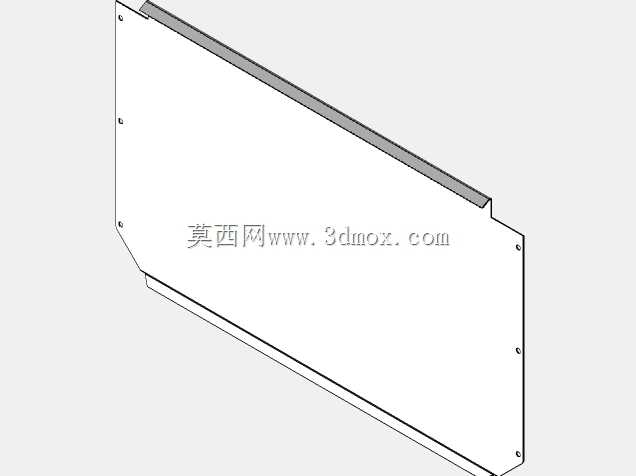

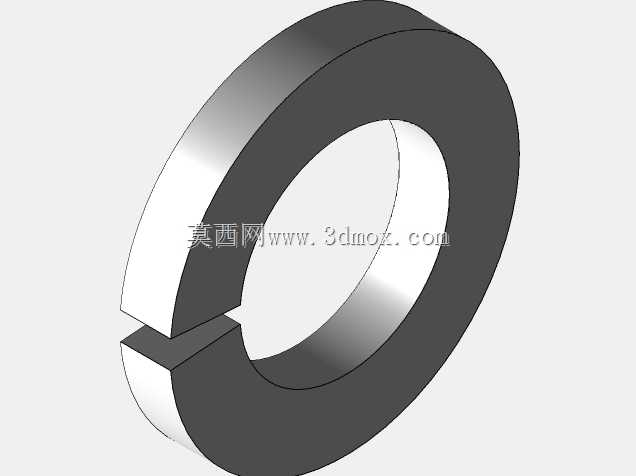

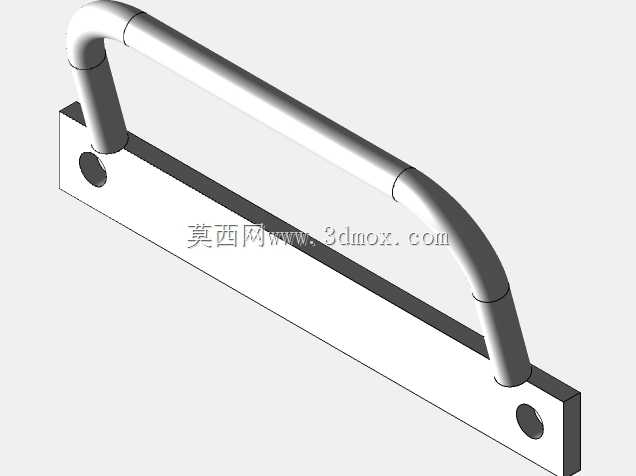

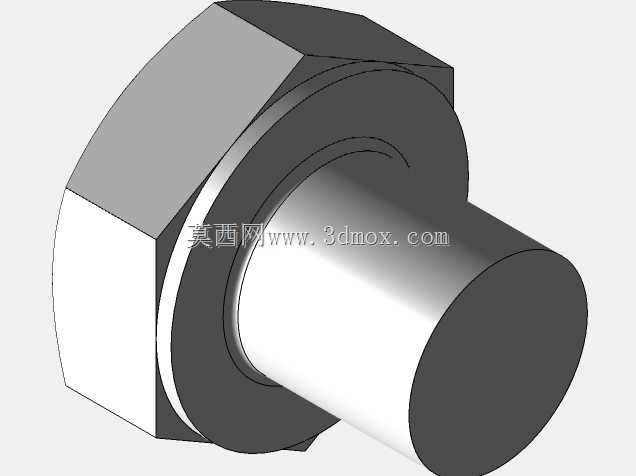

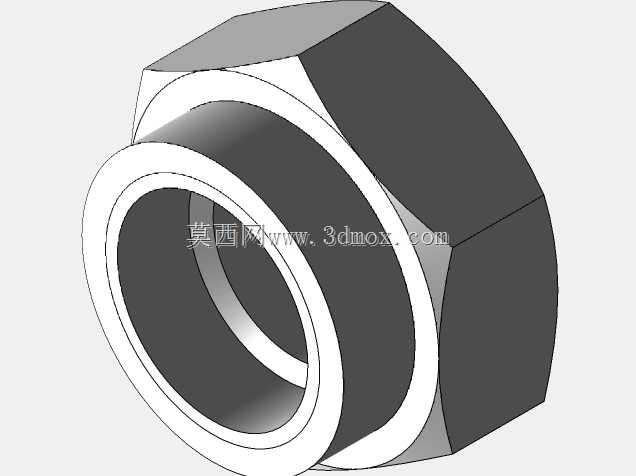

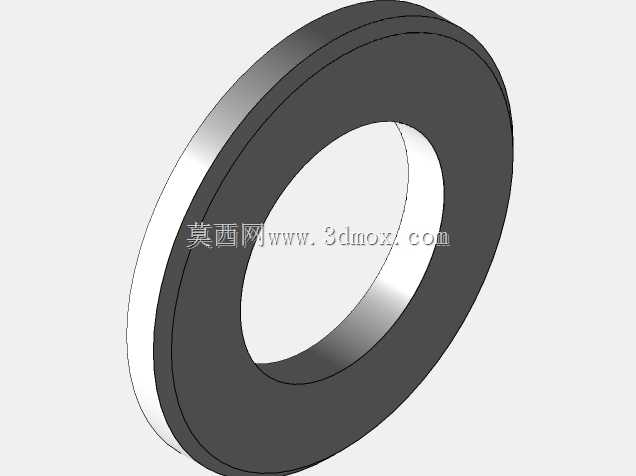

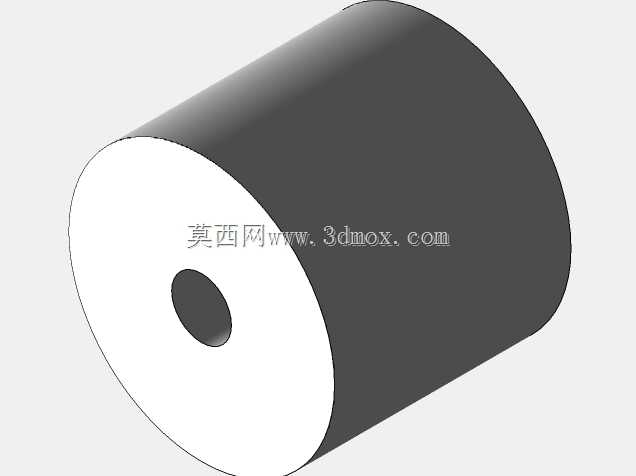

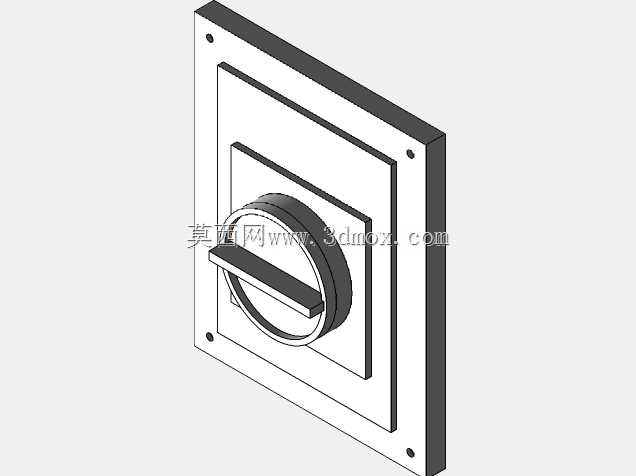

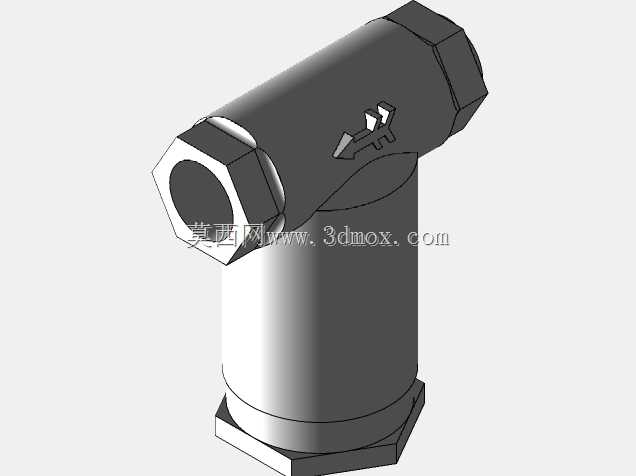

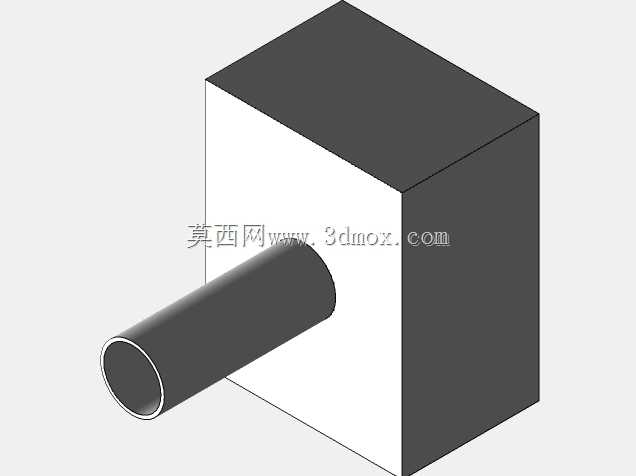

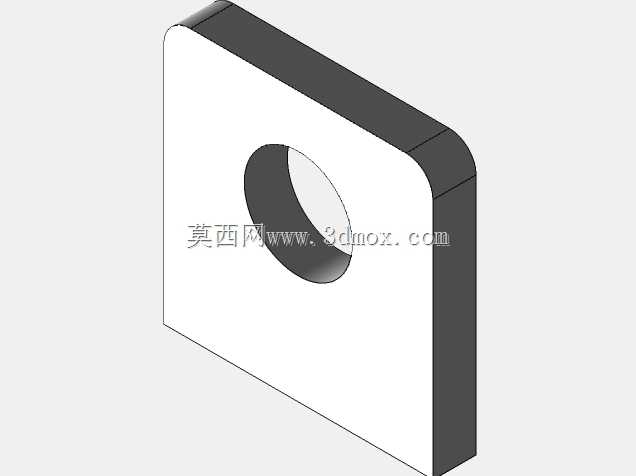

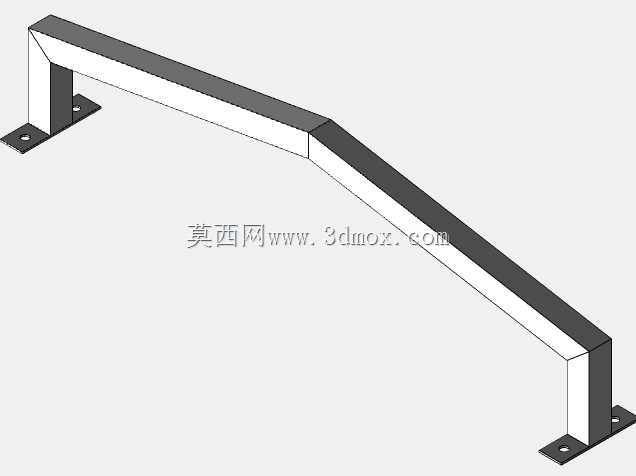

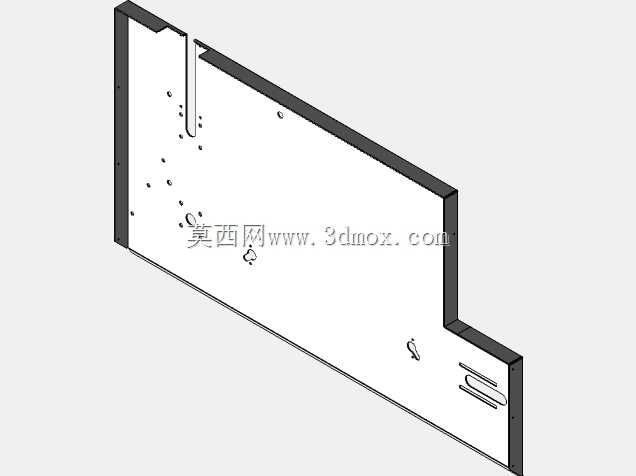

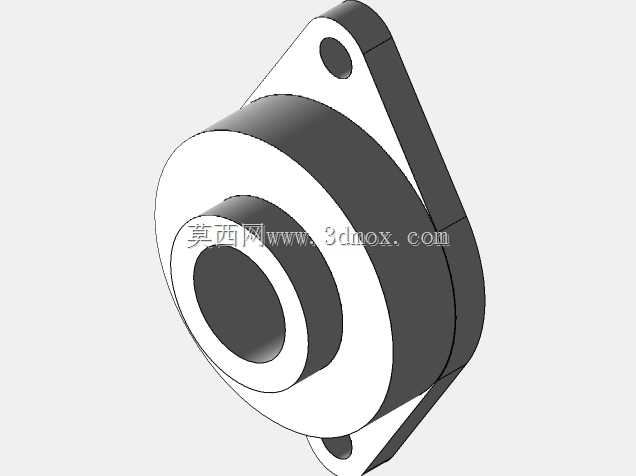

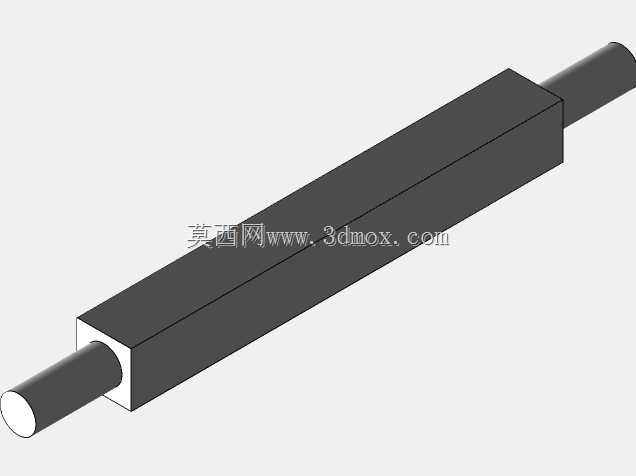

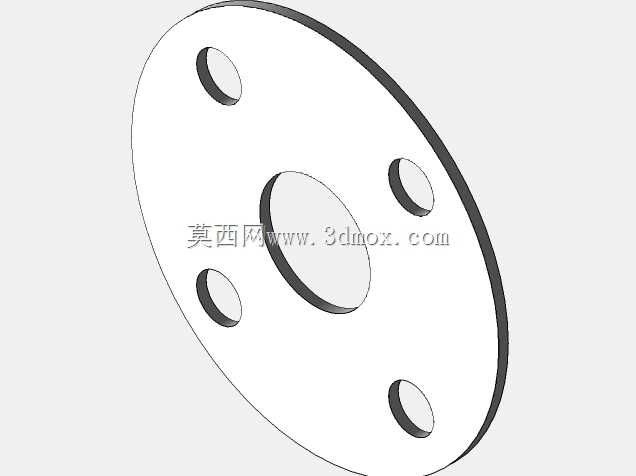

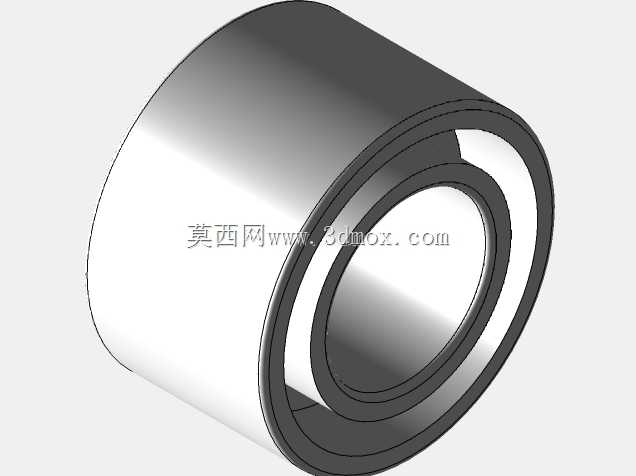

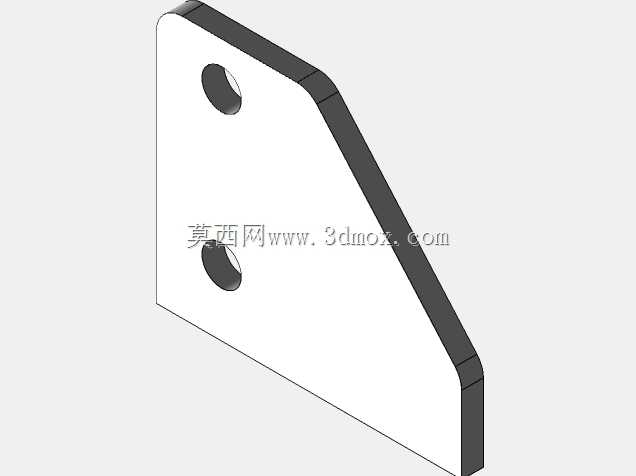

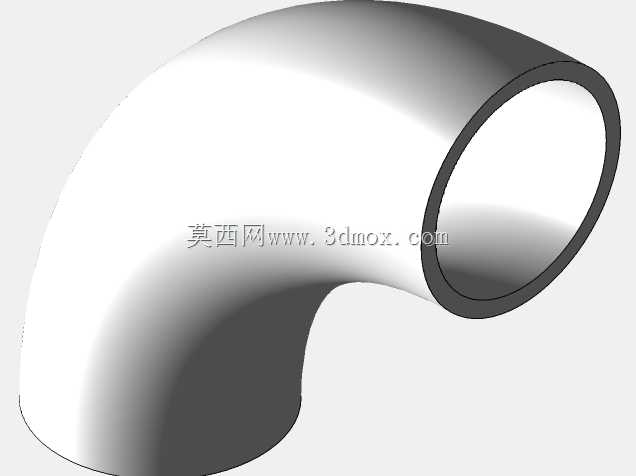

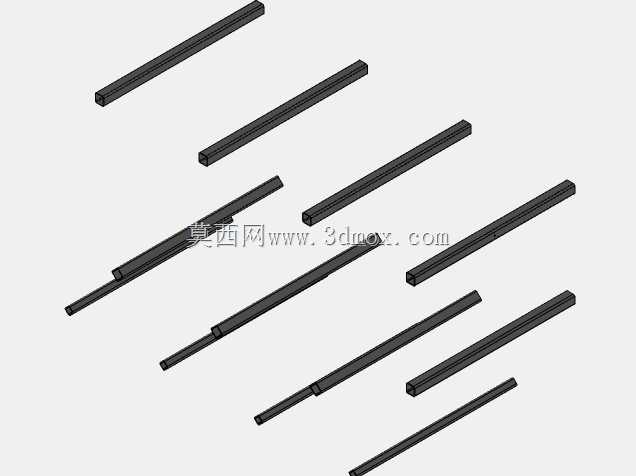

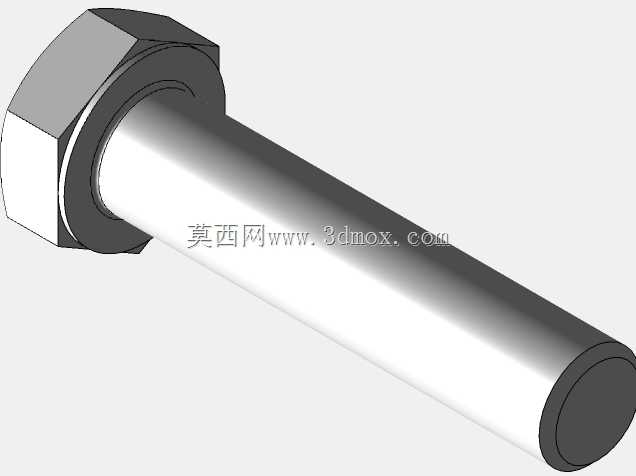

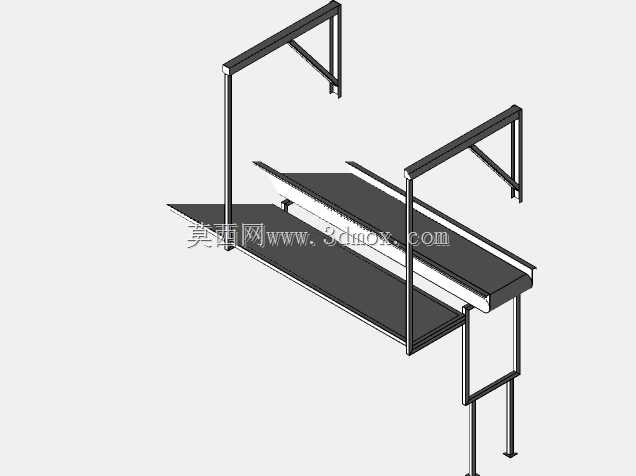

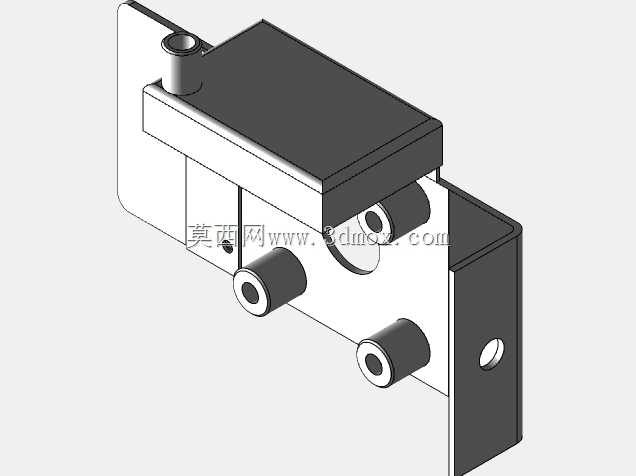

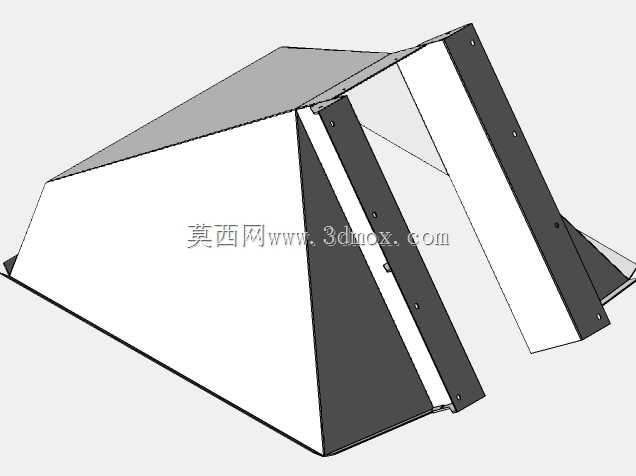

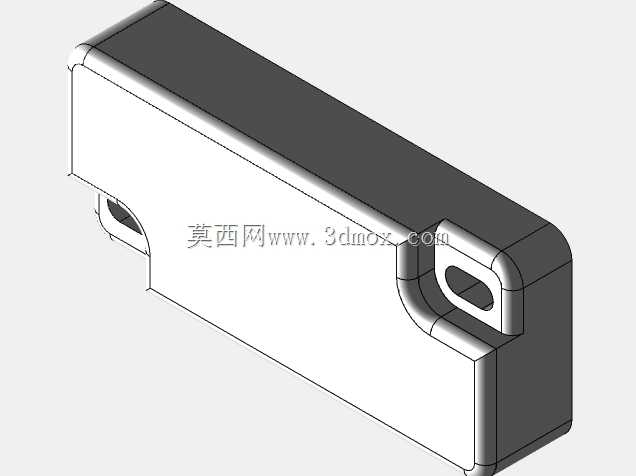

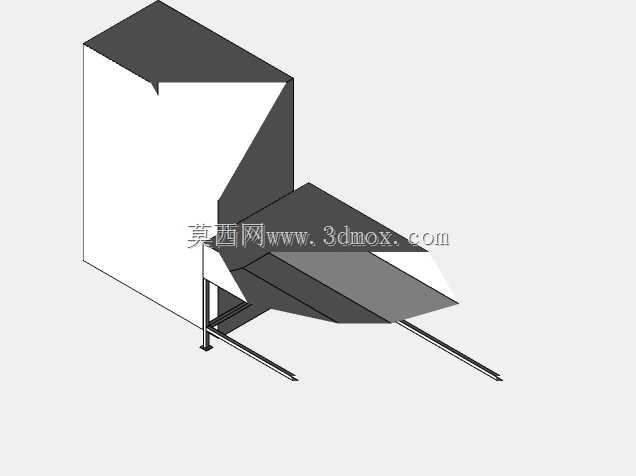

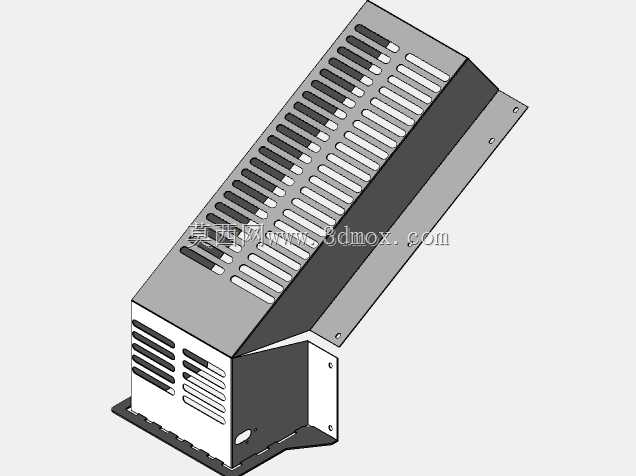

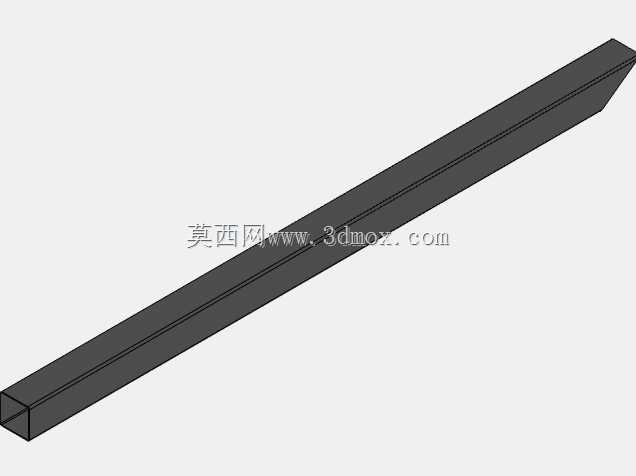

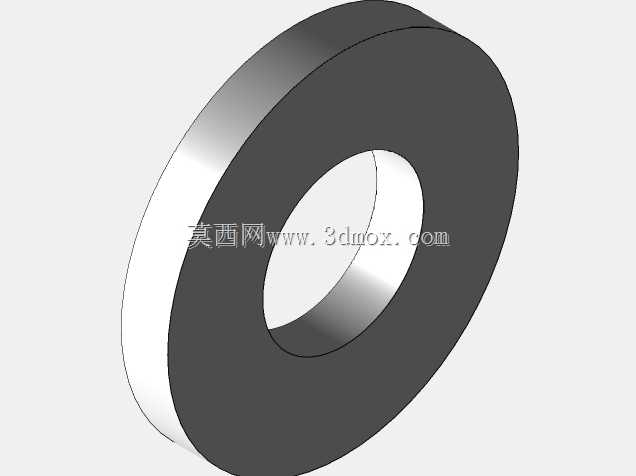

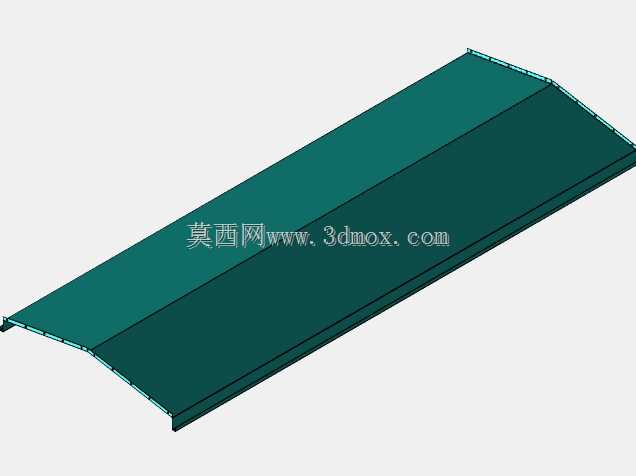

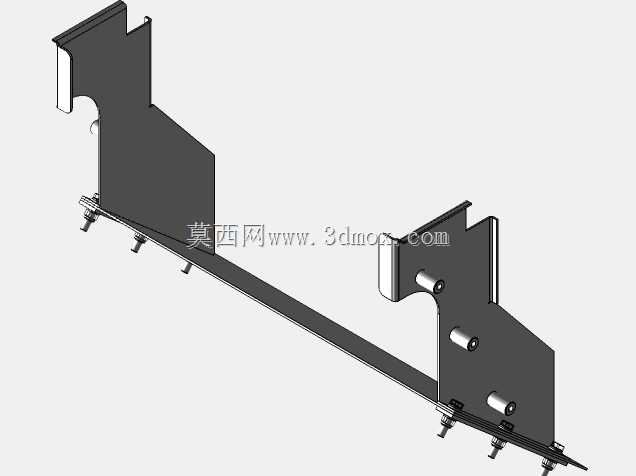

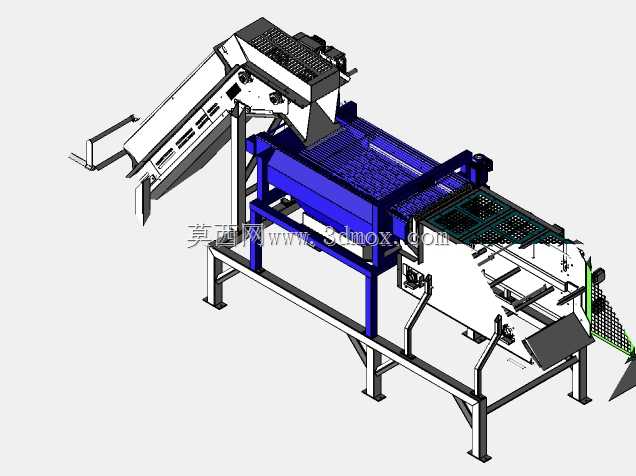

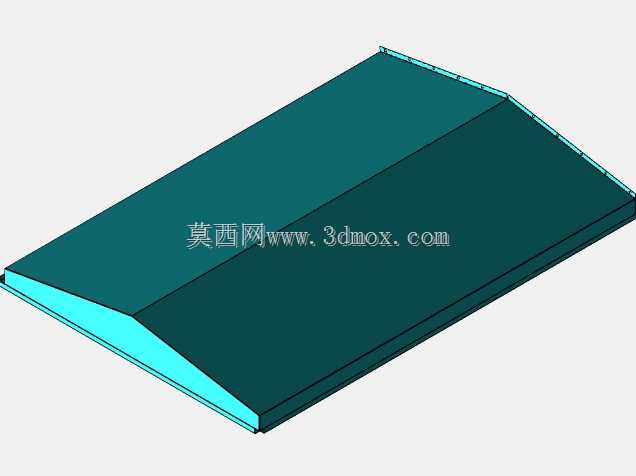

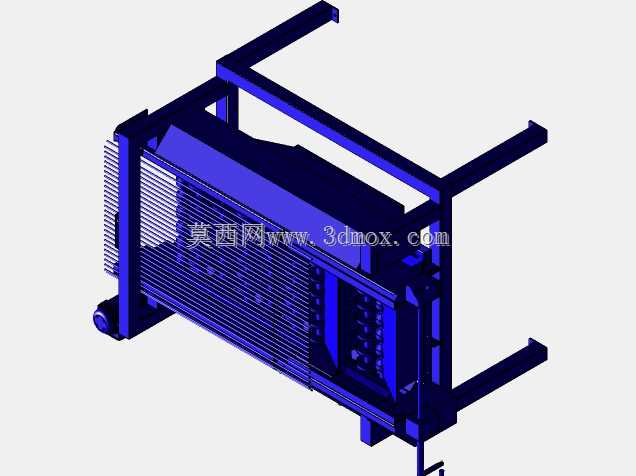

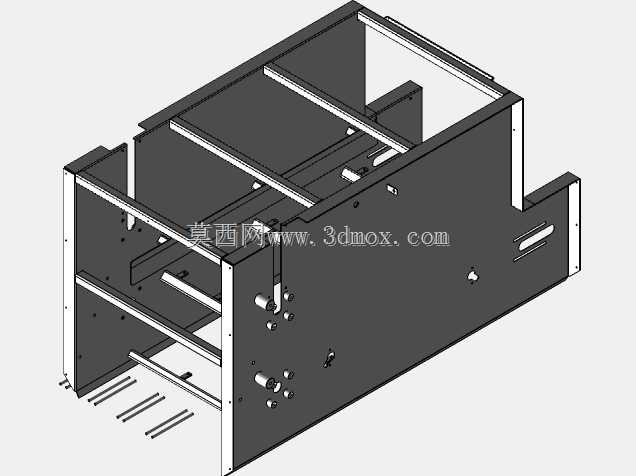

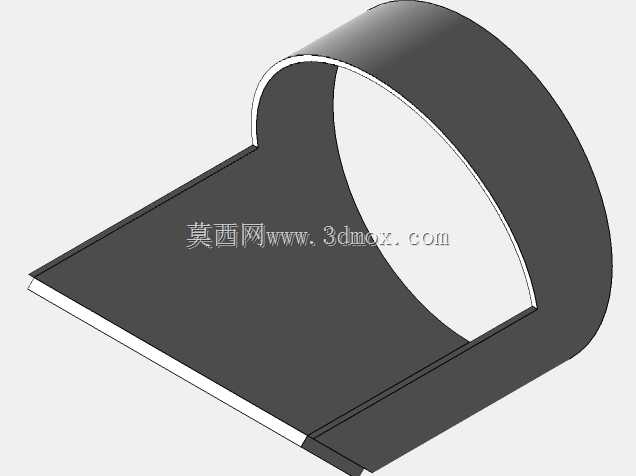

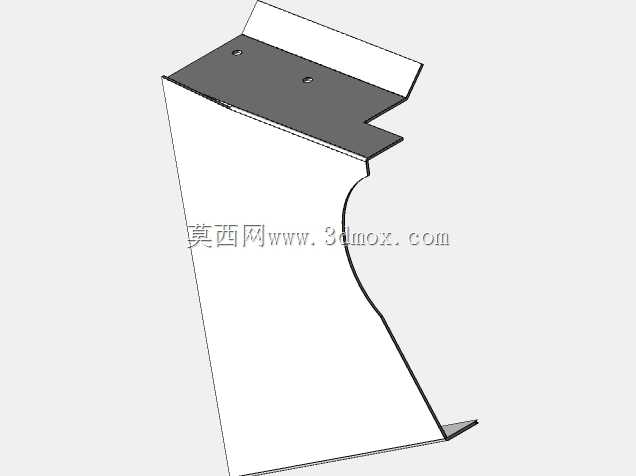

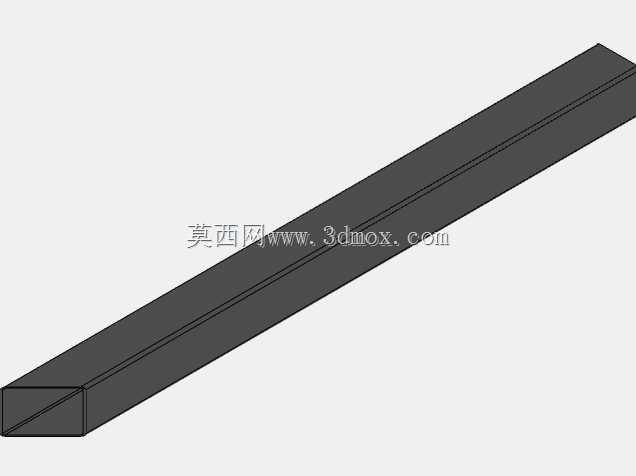

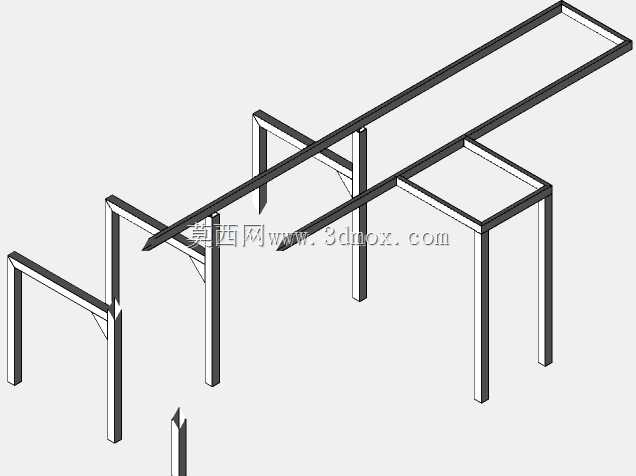

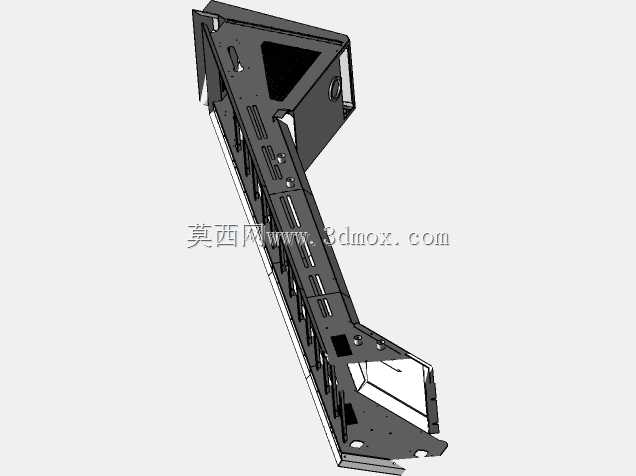

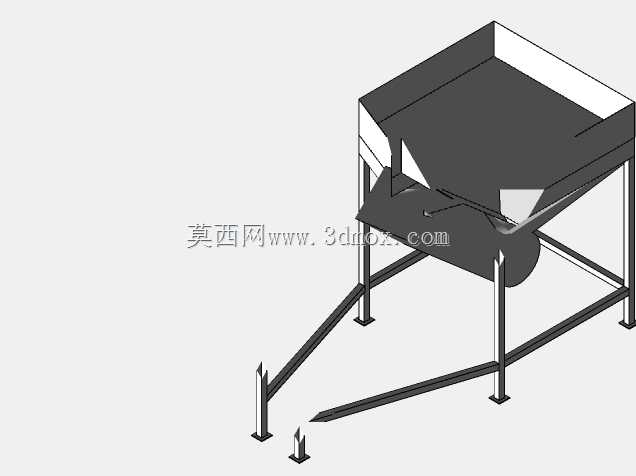

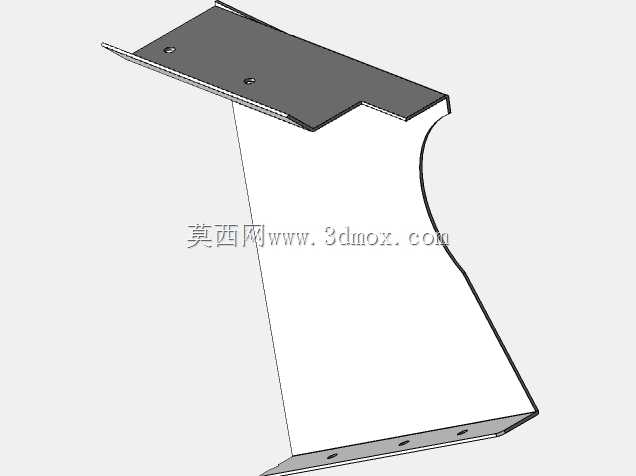

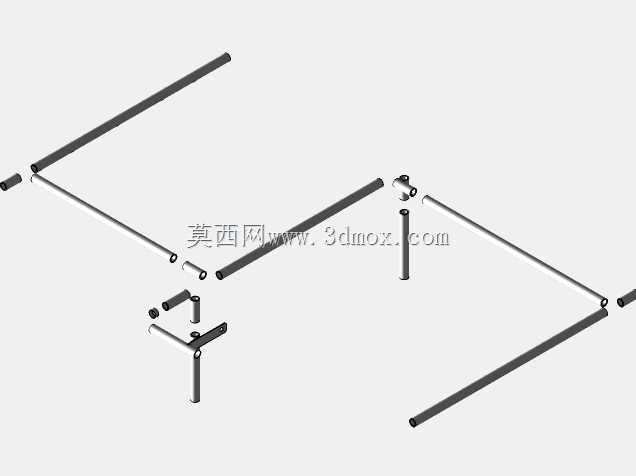

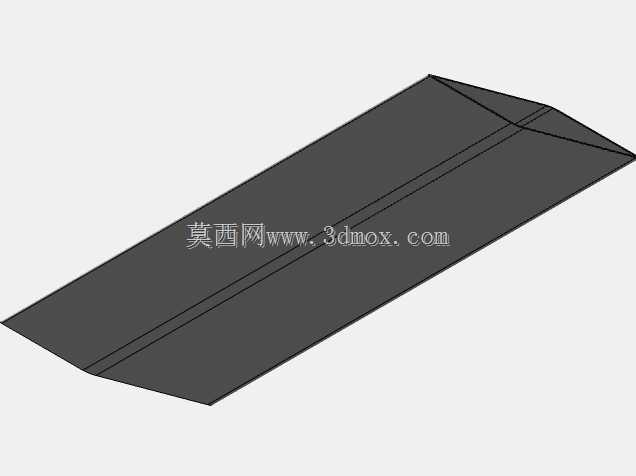

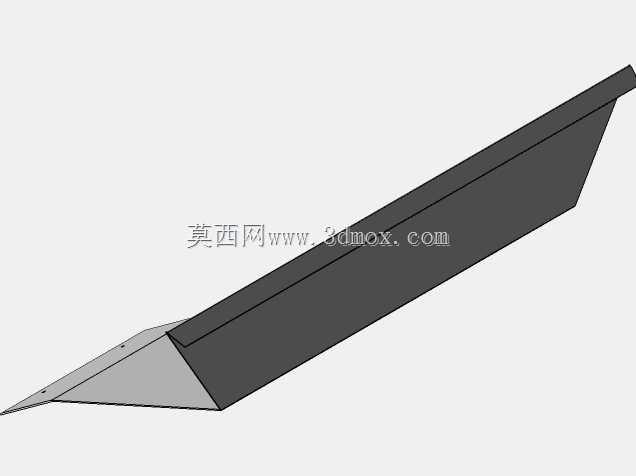

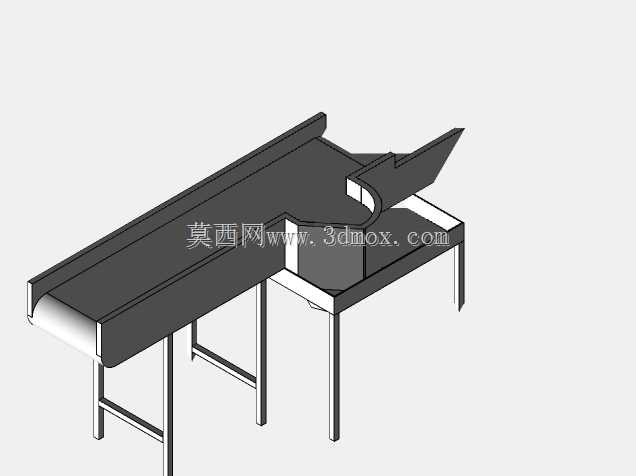

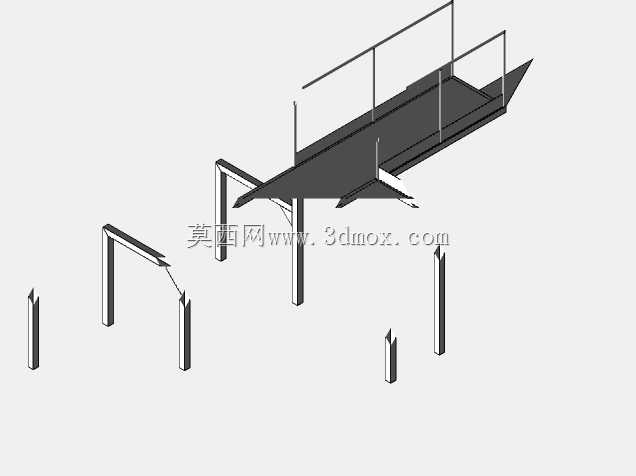

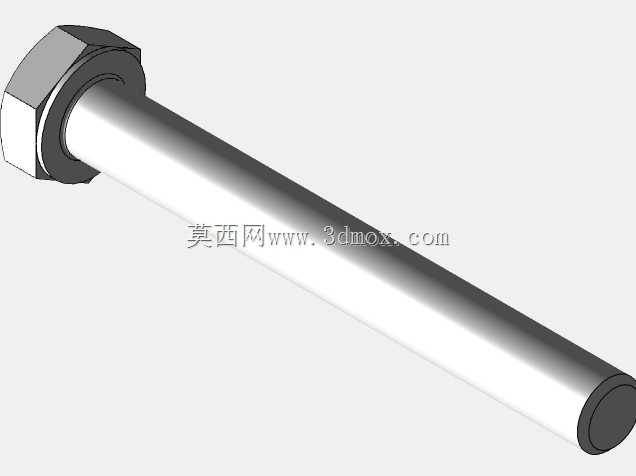

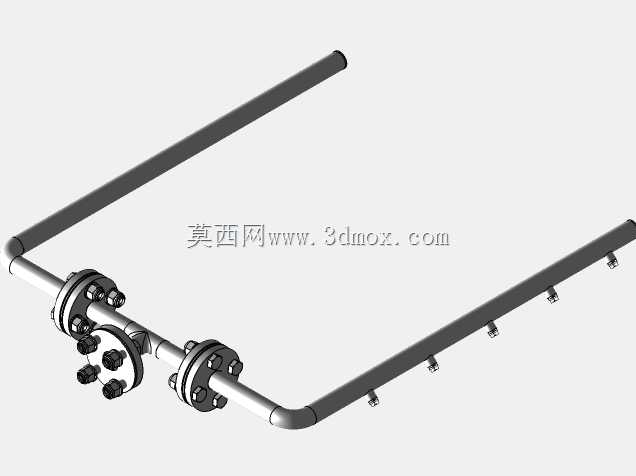

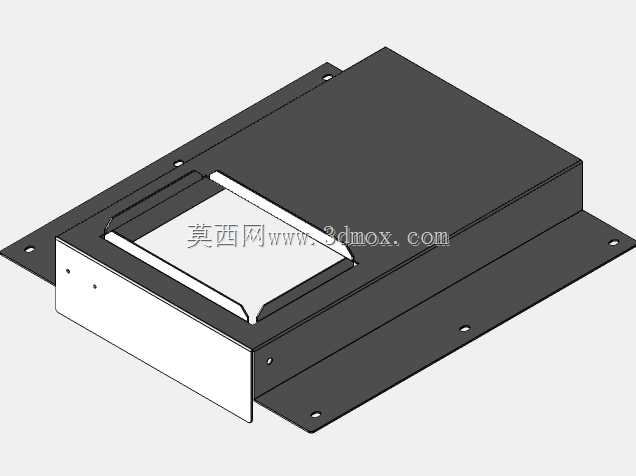

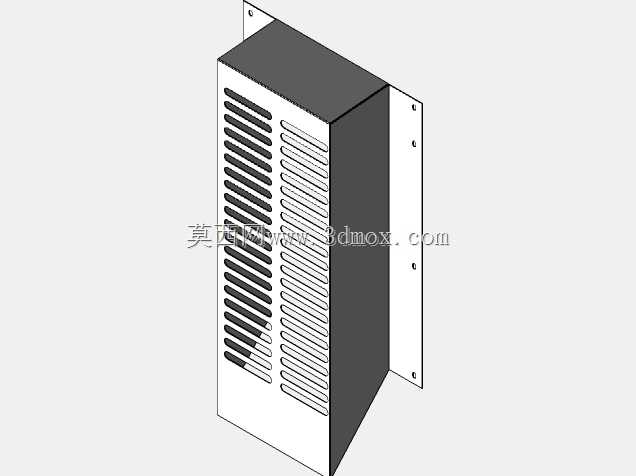

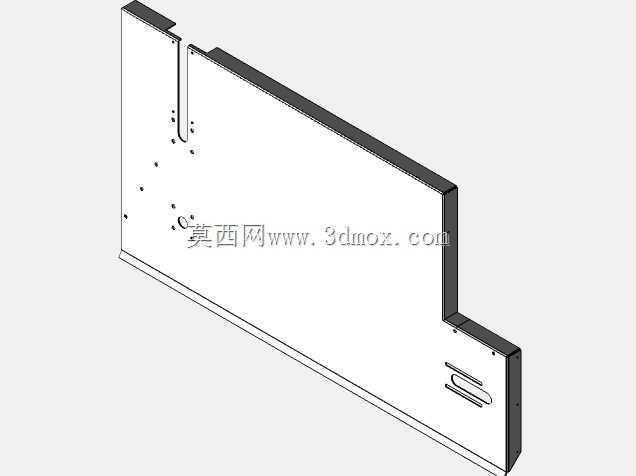

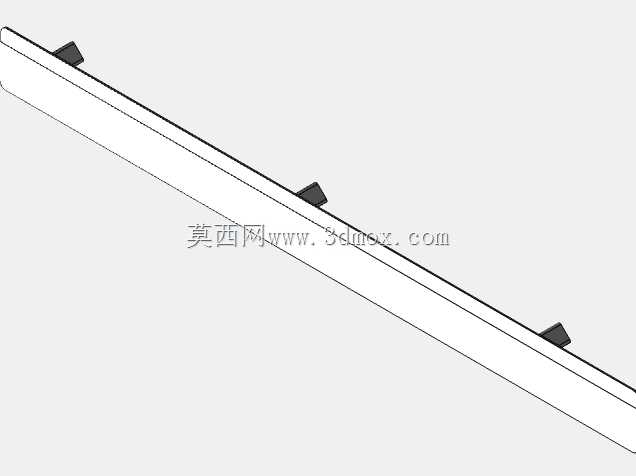

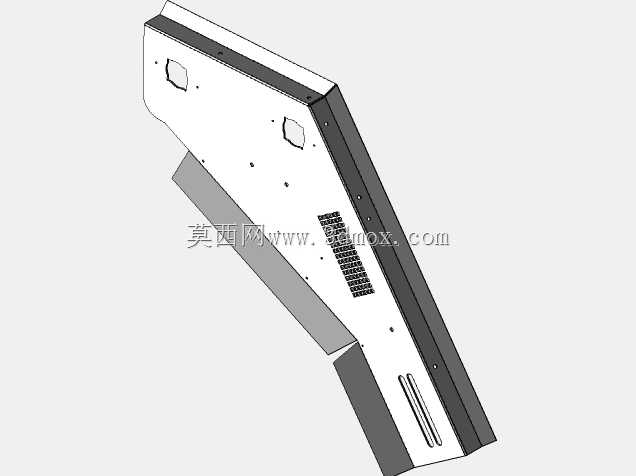

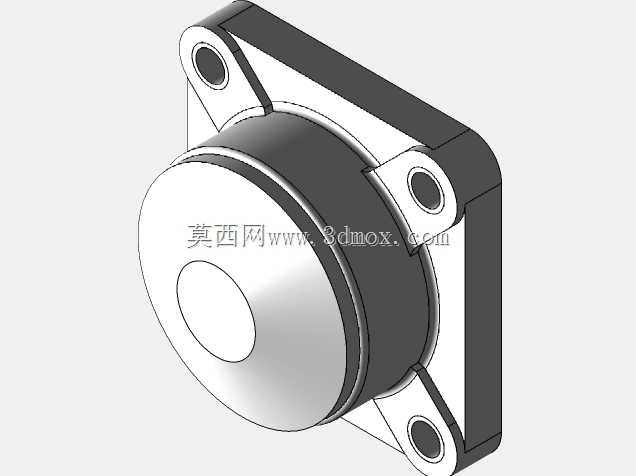

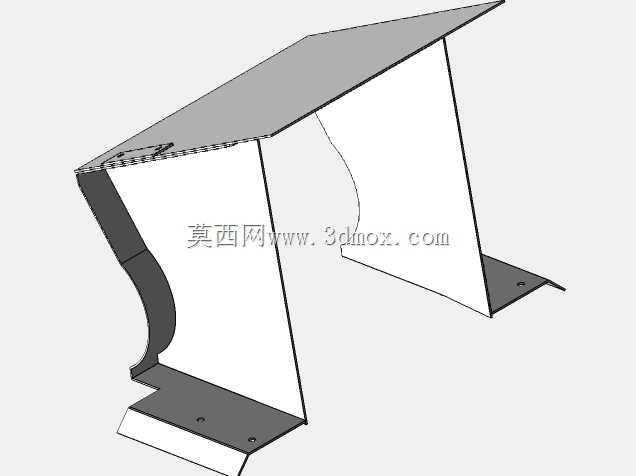

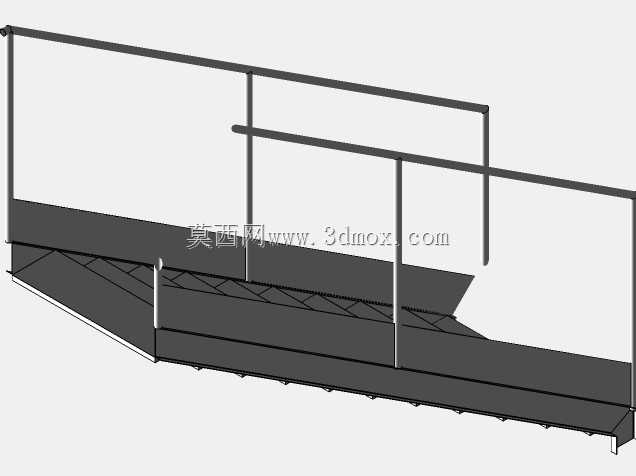

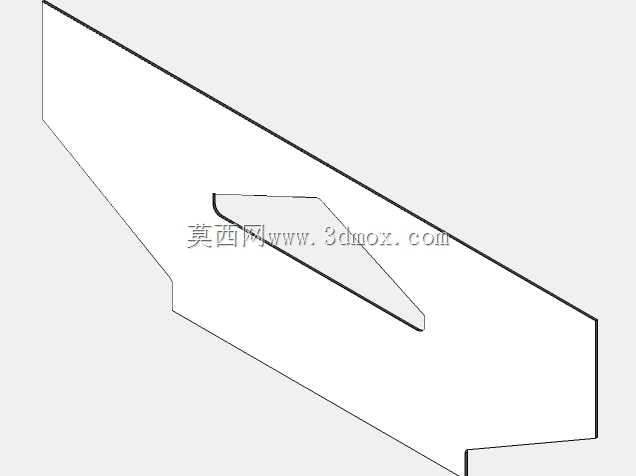

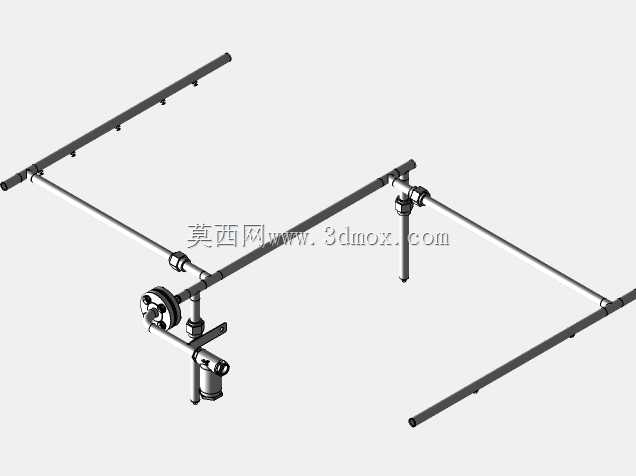

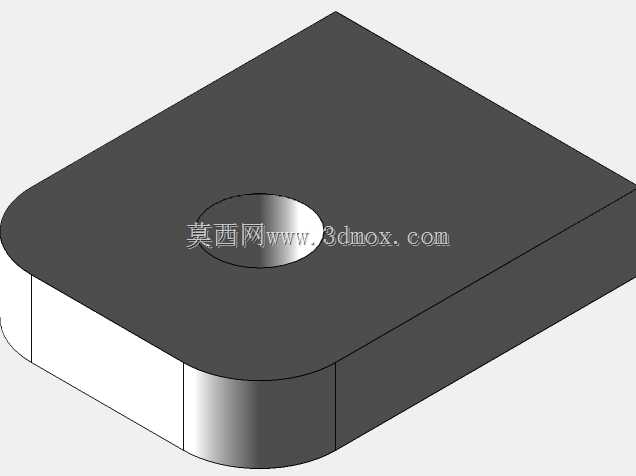

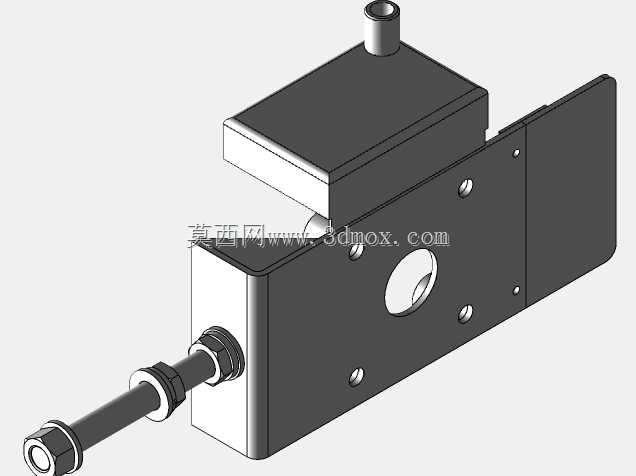

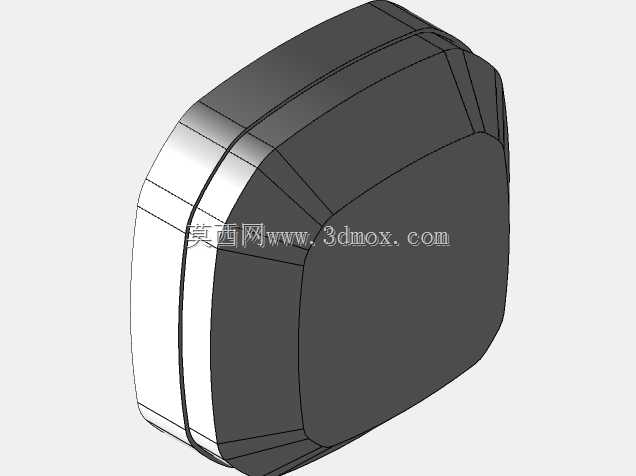

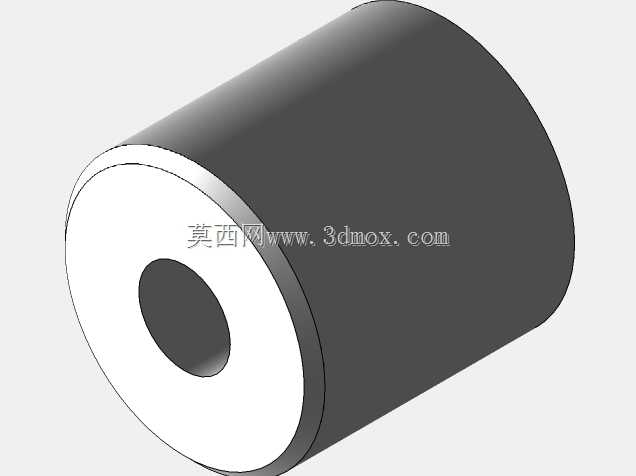

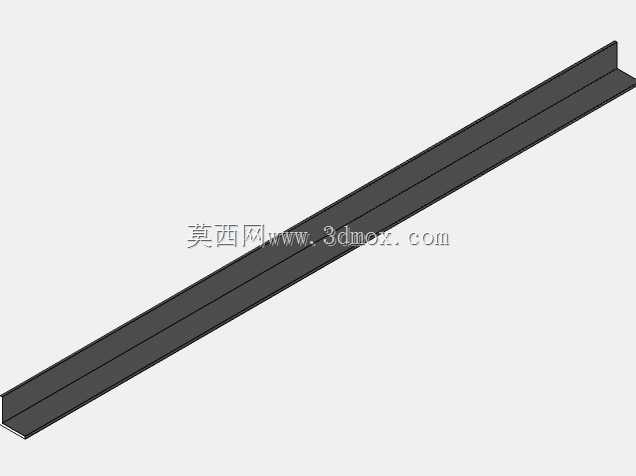

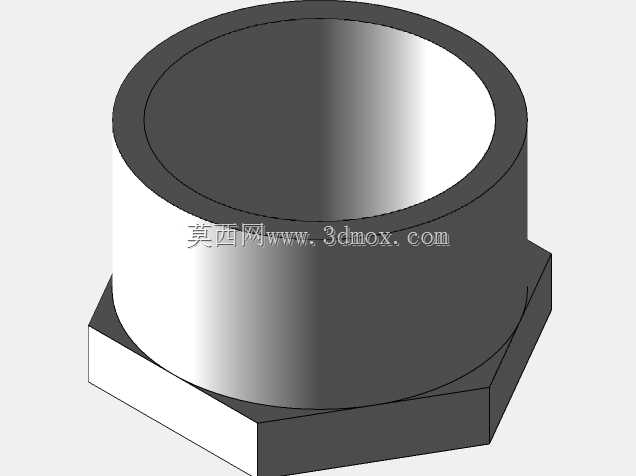

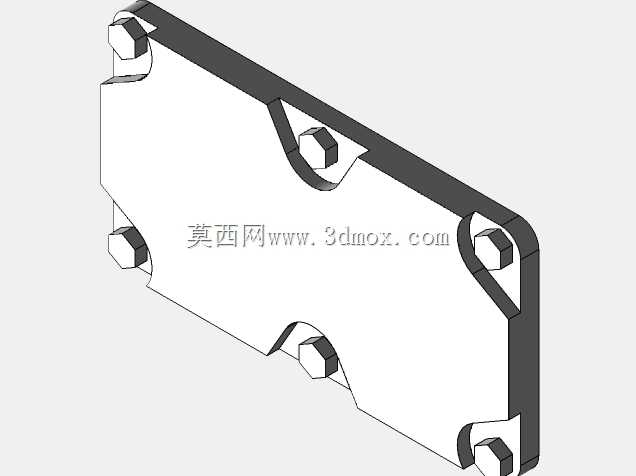

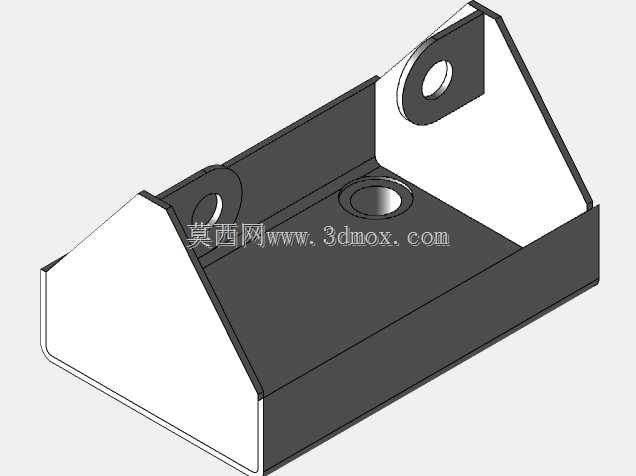

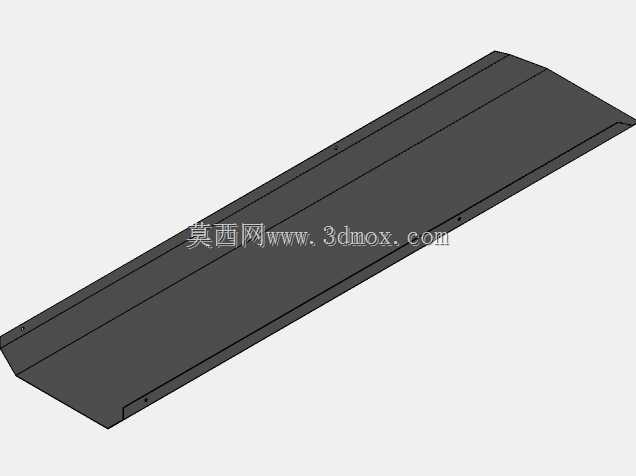

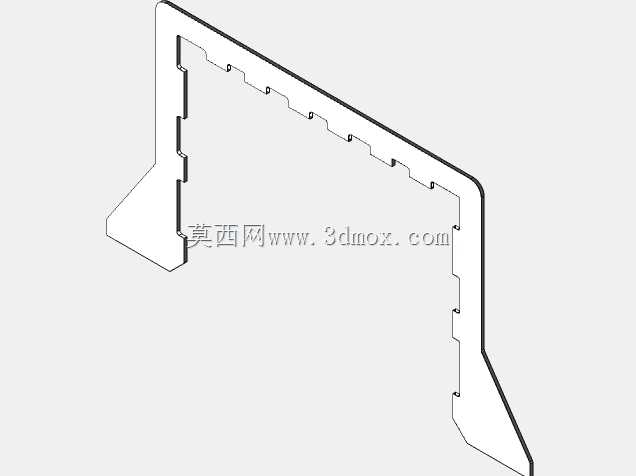

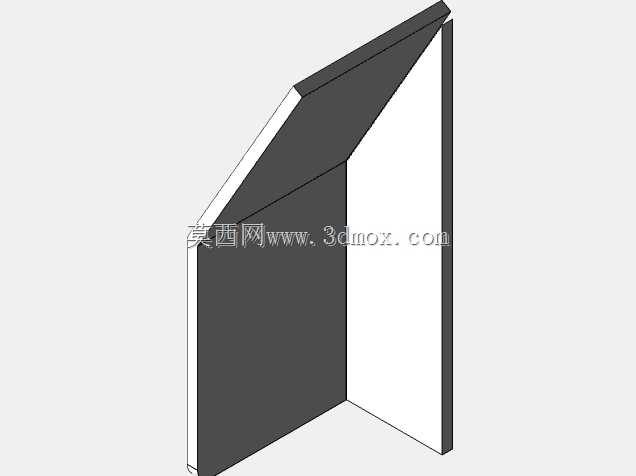

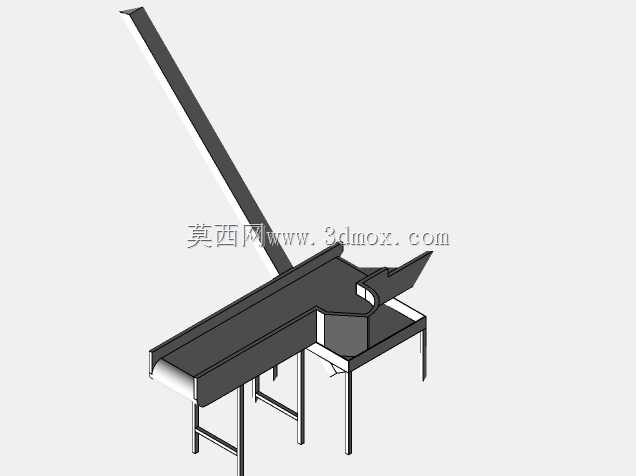

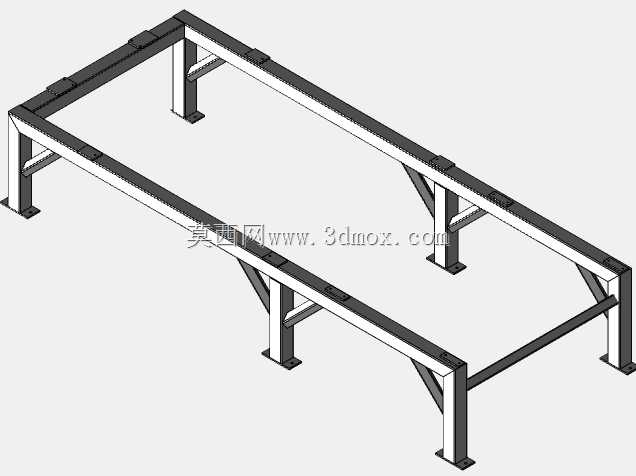

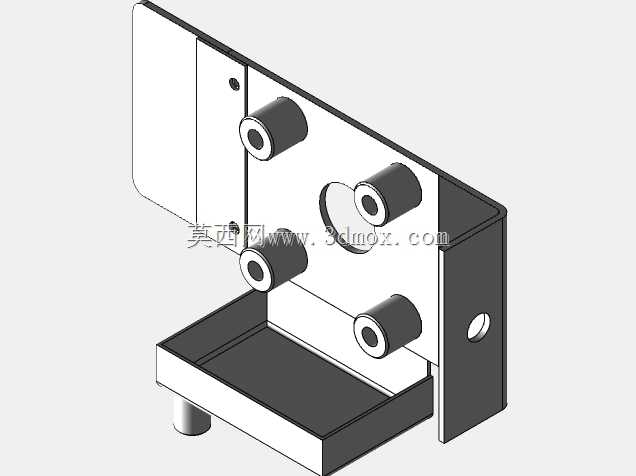

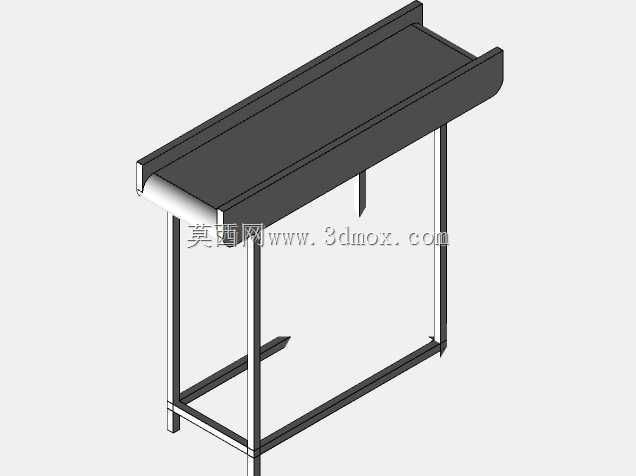

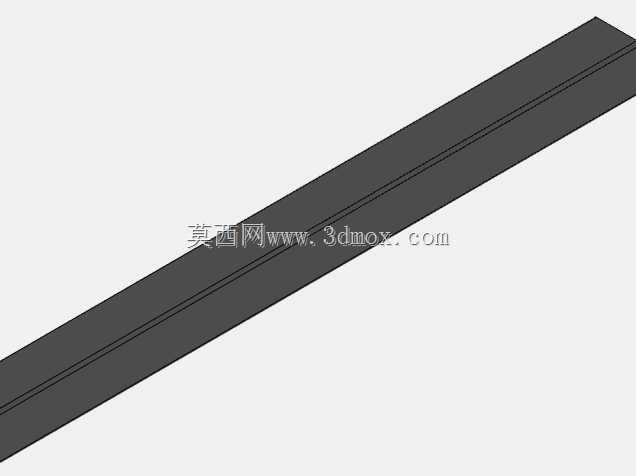

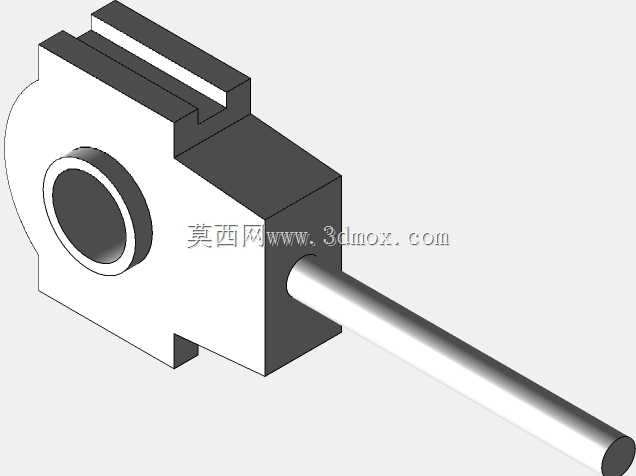

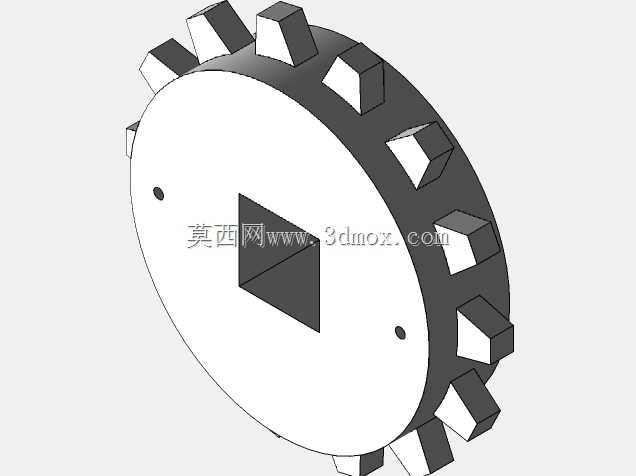

　　这套筛分设备的结构设计，核心围绕散状物料的连续分级分选场景展开，常见于农产品初加工、干果坚果分选、小型颗粒建材筛分这类需要按物料粒径完成多等级分离的生产环节。设备整体采用一体化撬装式机架设计，所有功能单元都集成在方管焊接的一体式机架上，安装时仅需要完成地面水平校准、固定地脚即可投入使用，不需要额外搭建配套支撑结构，能大幅缩减产线布设的现场施工周期。从结构布局来看，设备左上方集成了倾斜式皮带上料机构，上料段的倾角经过反复校核，既保证物料能依靠重力与皮带摩擦力稳定向上输送，不会出现物料回滑撒漏的问题，又能控制设备整体的横向占地尺寸，适配中小型加工车间的狭窄安装空间；上料机构的出料端直接对准下方的筛箱进料口，衔接处做了导料溜板结构，

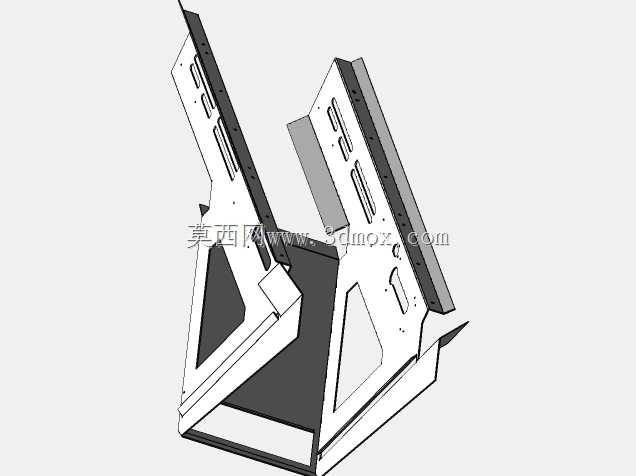

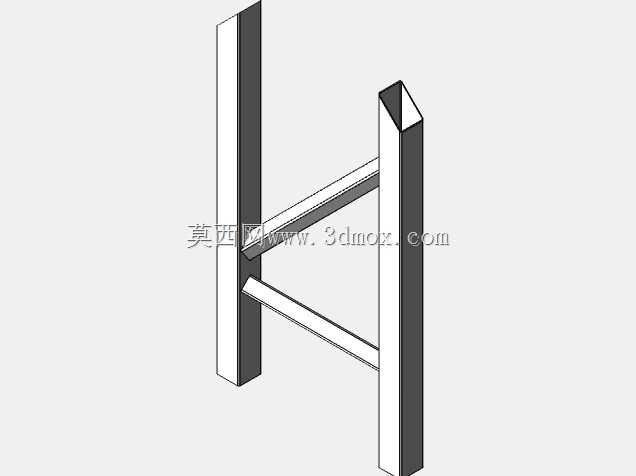

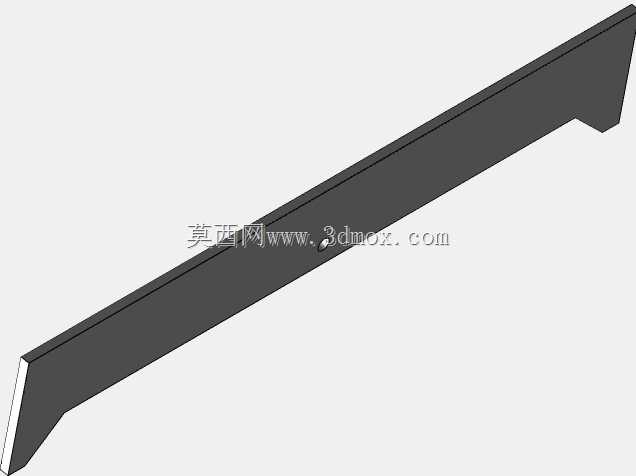

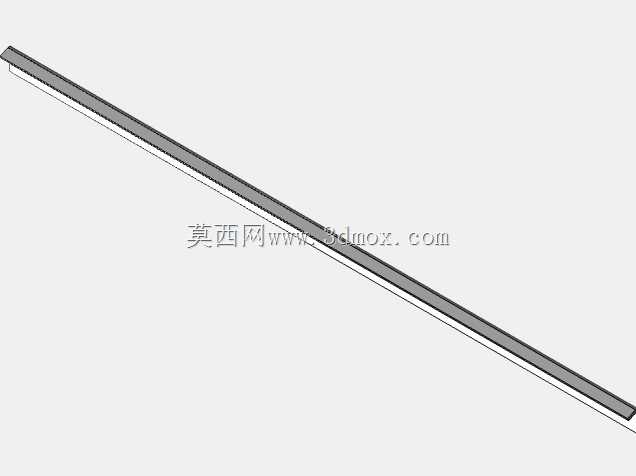

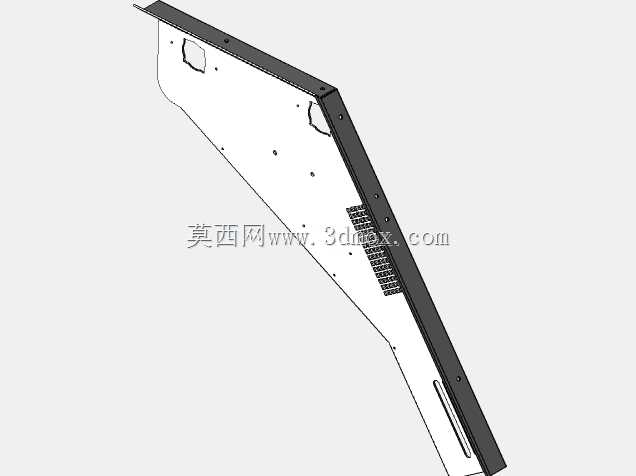

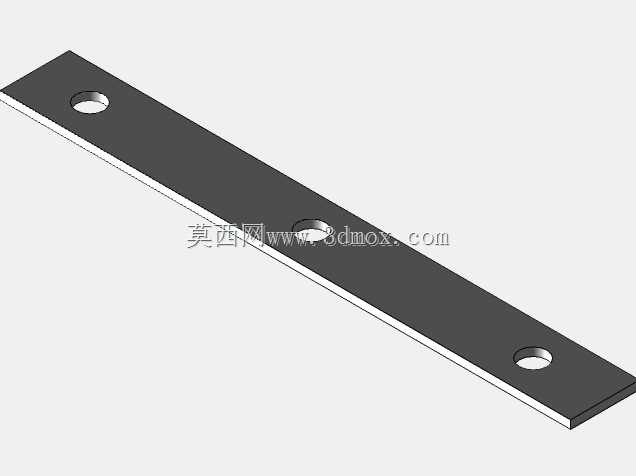

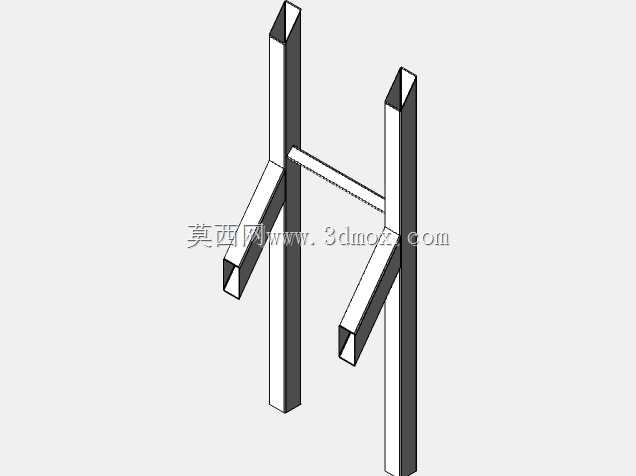

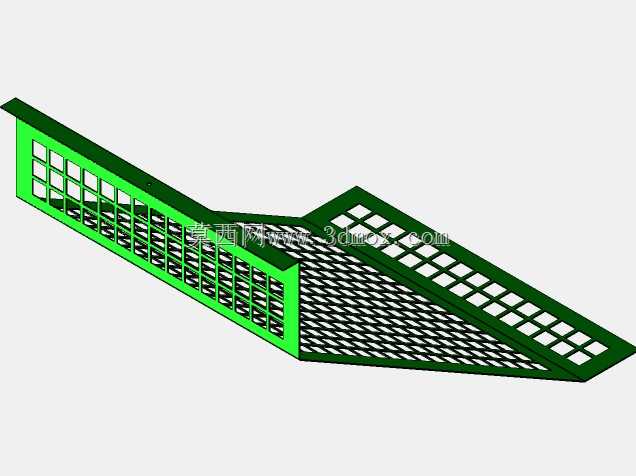

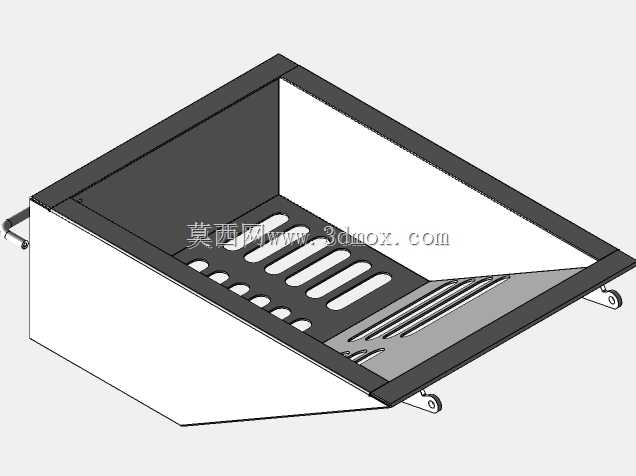

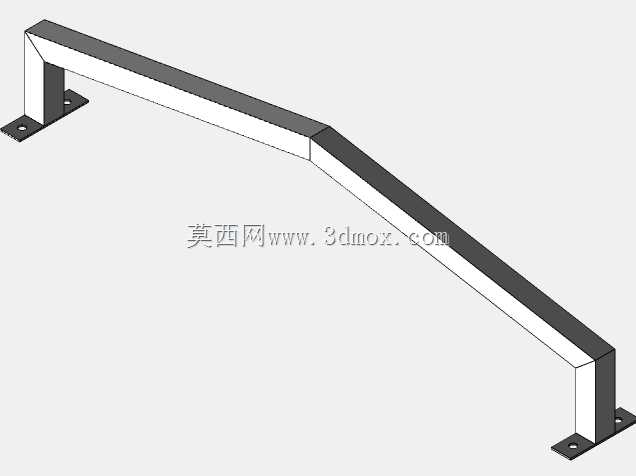

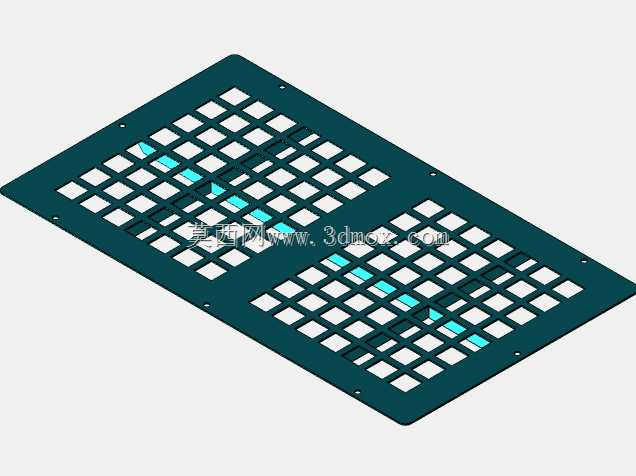

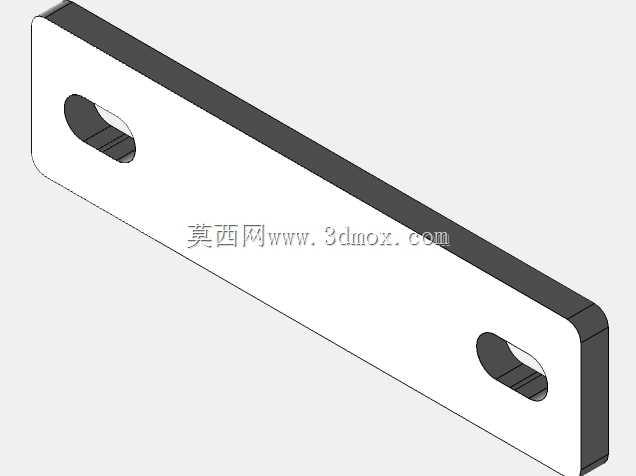

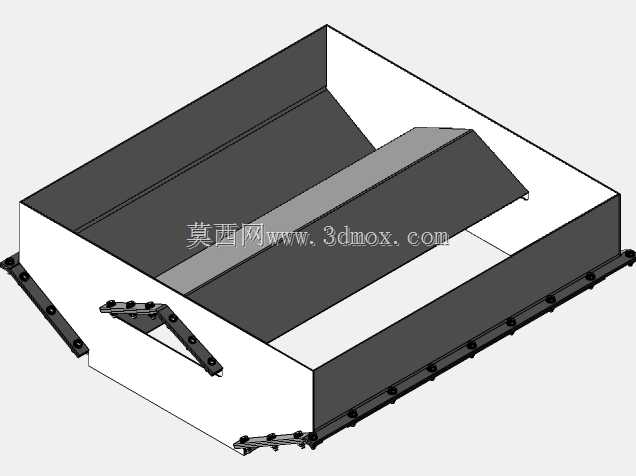

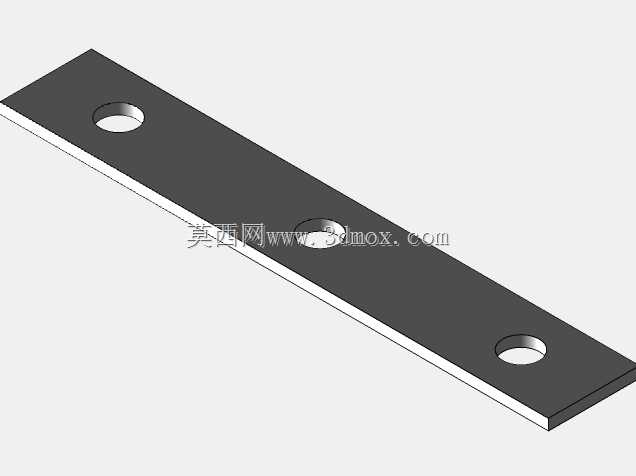

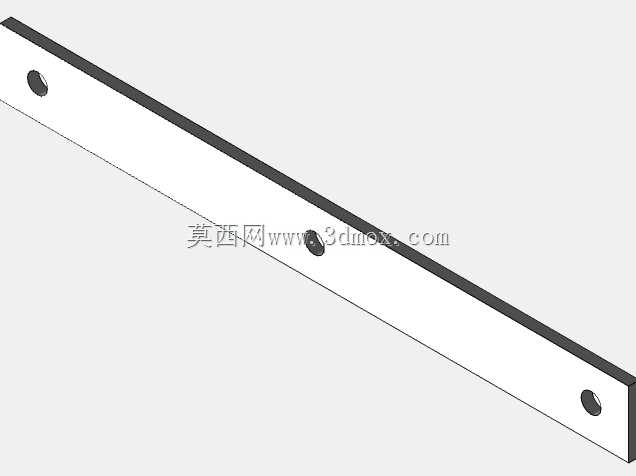

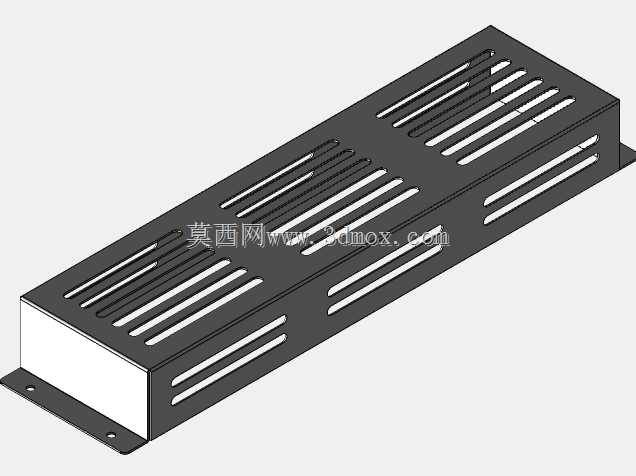

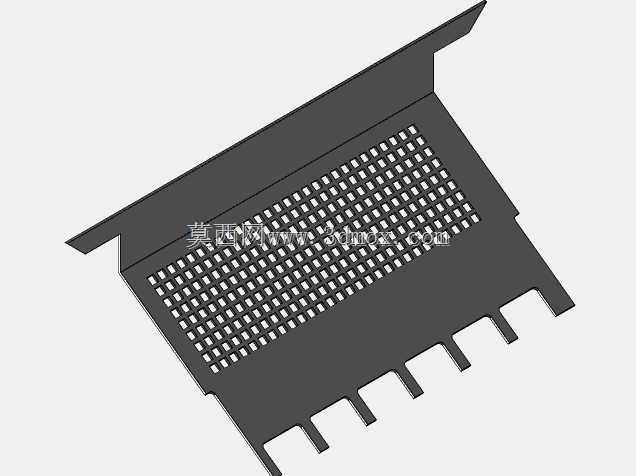

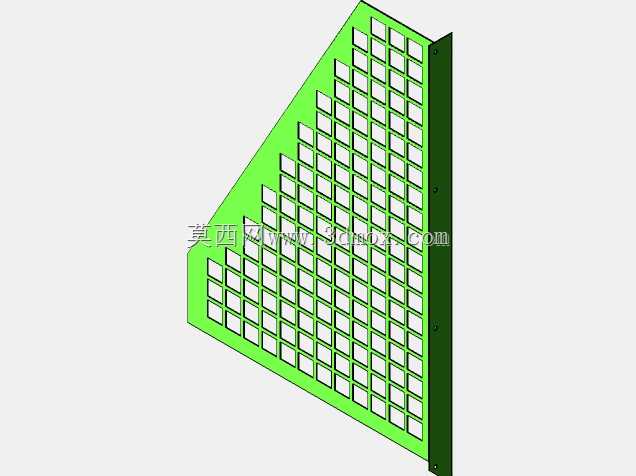

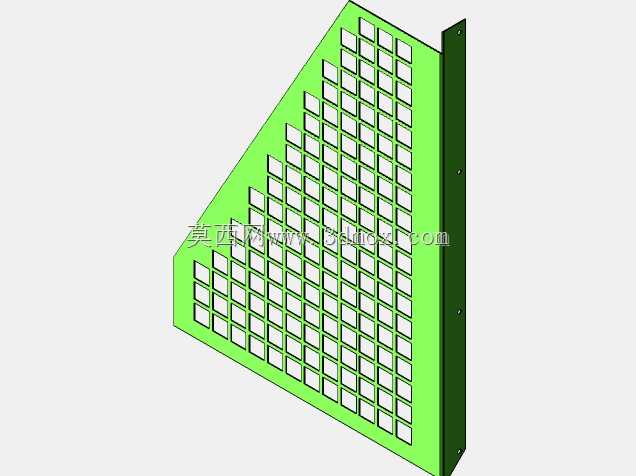

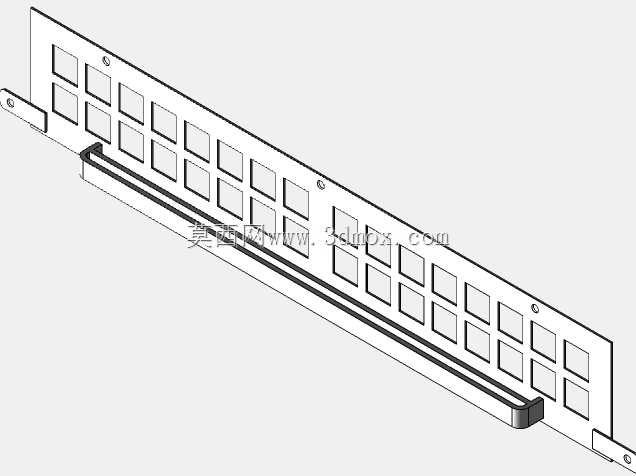

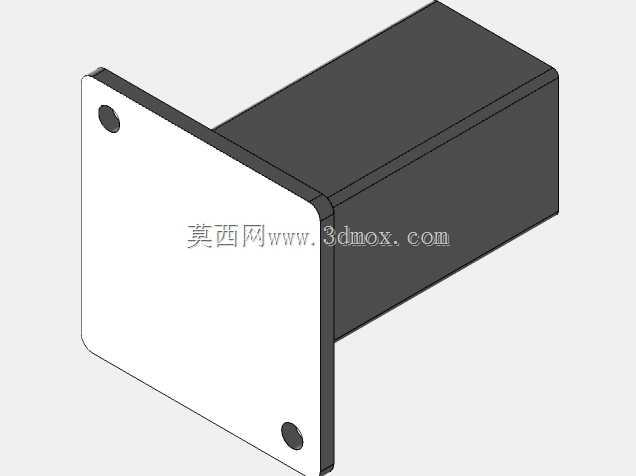

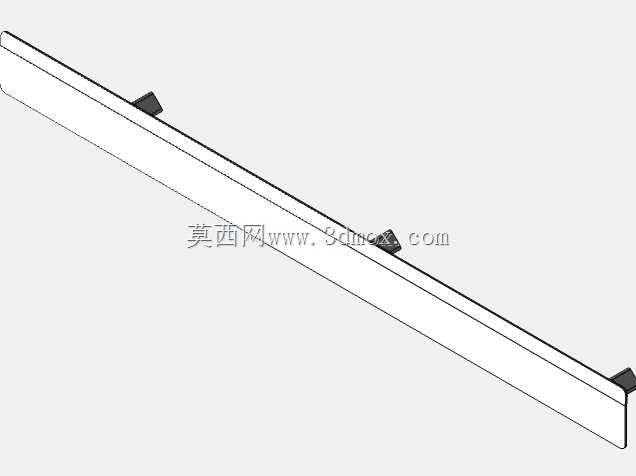

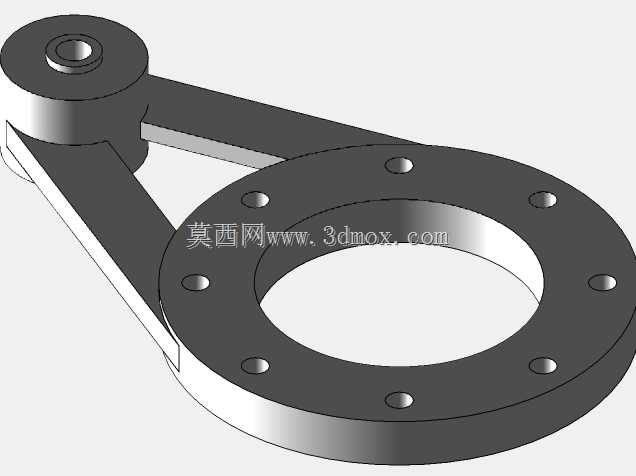

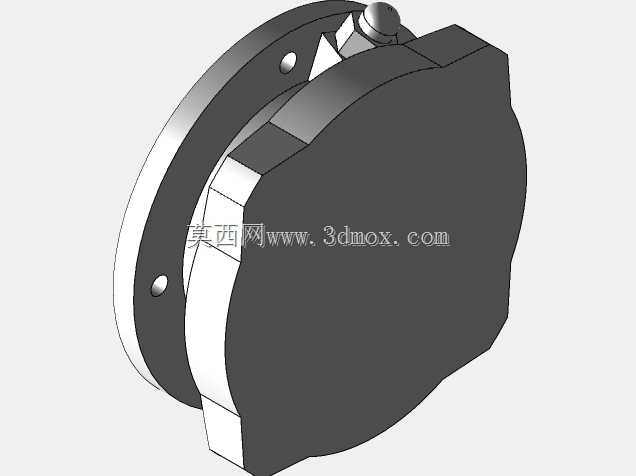

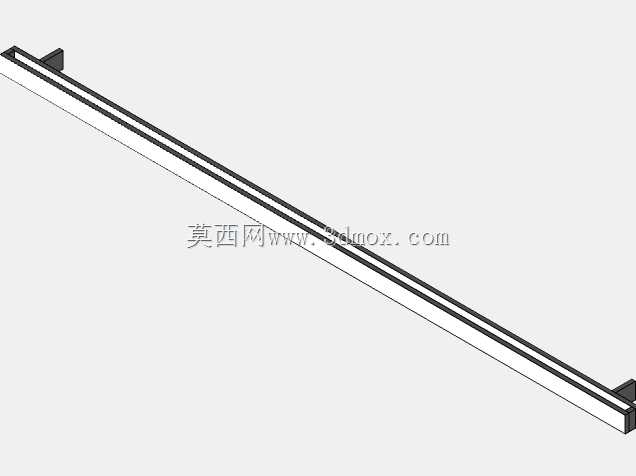

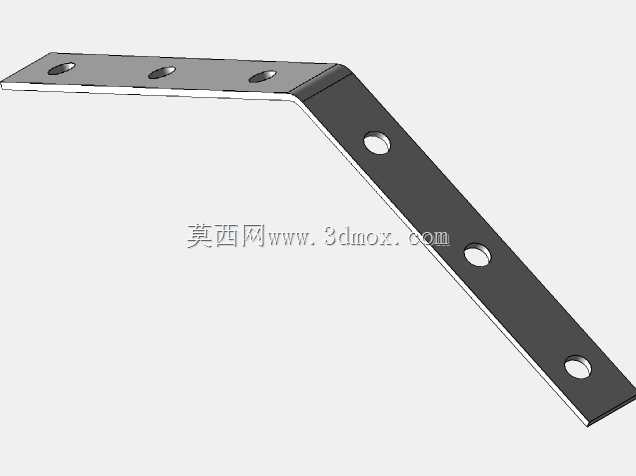

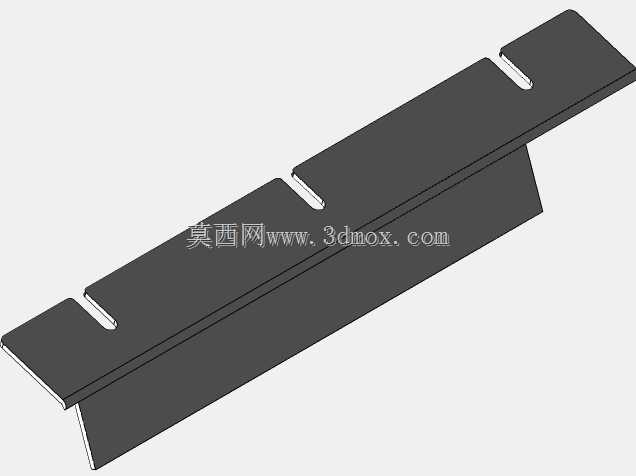

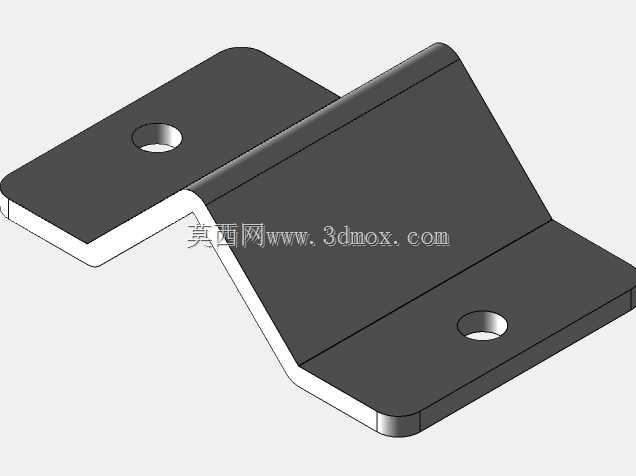

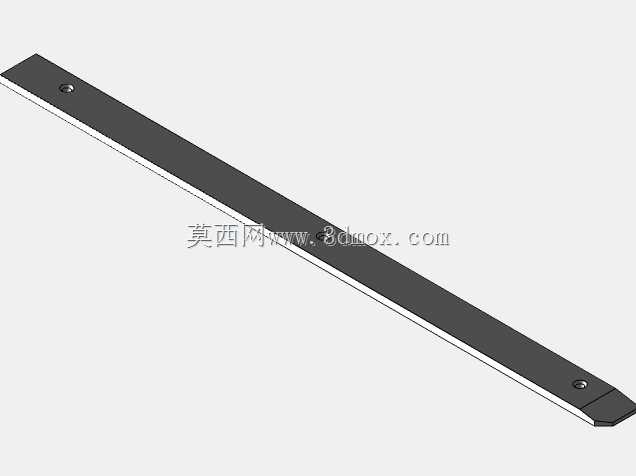

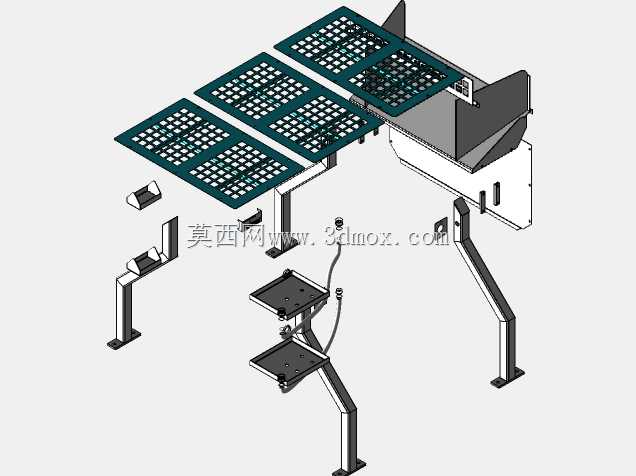

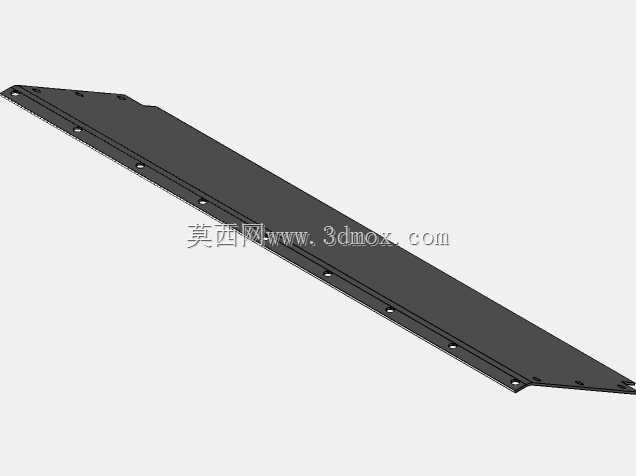

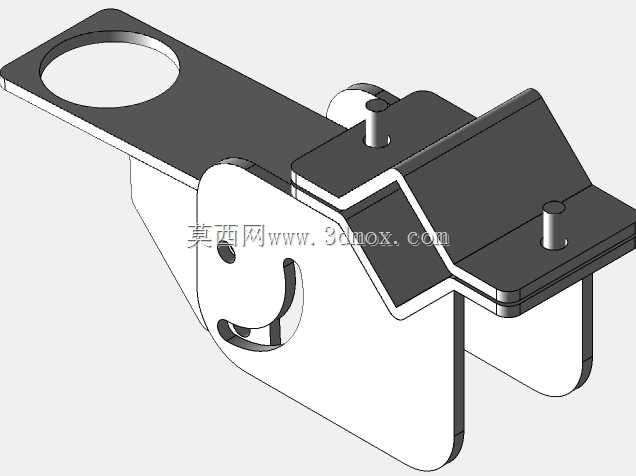

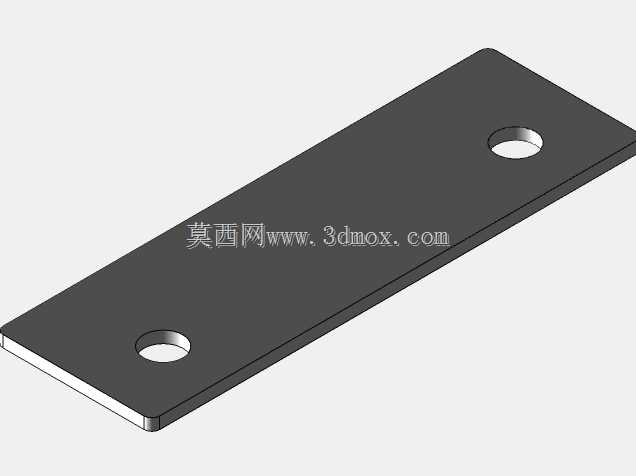

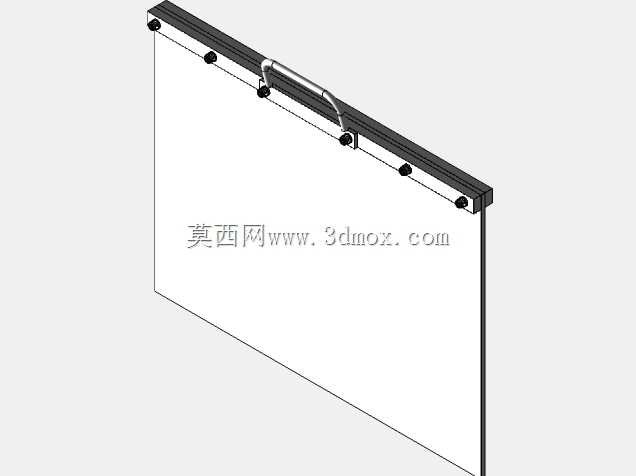

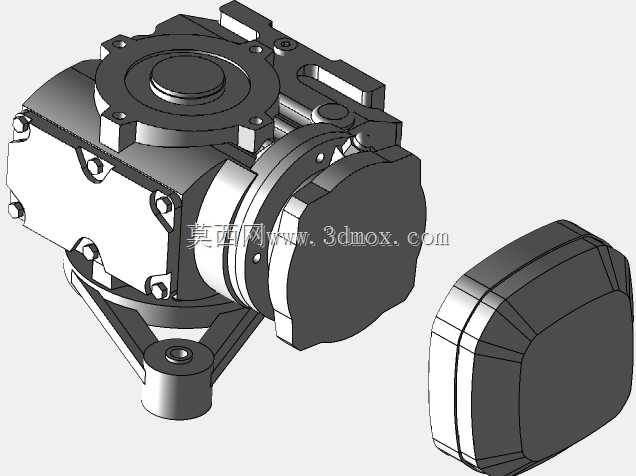

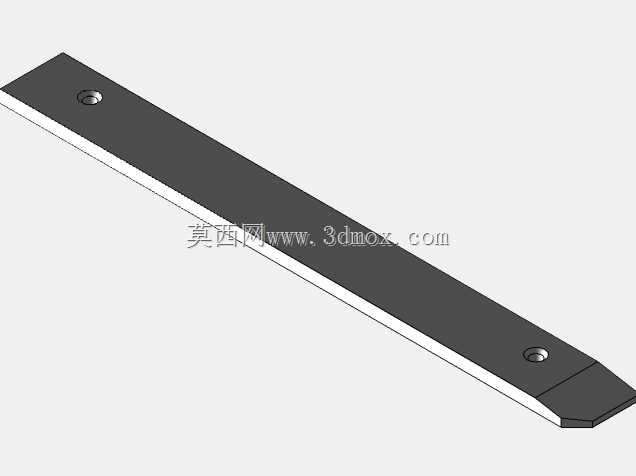

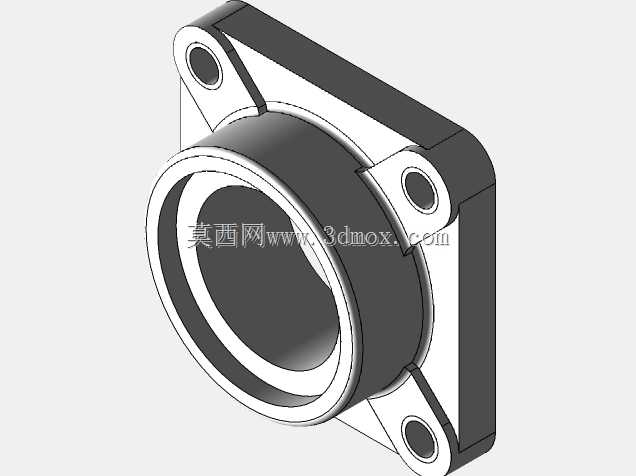

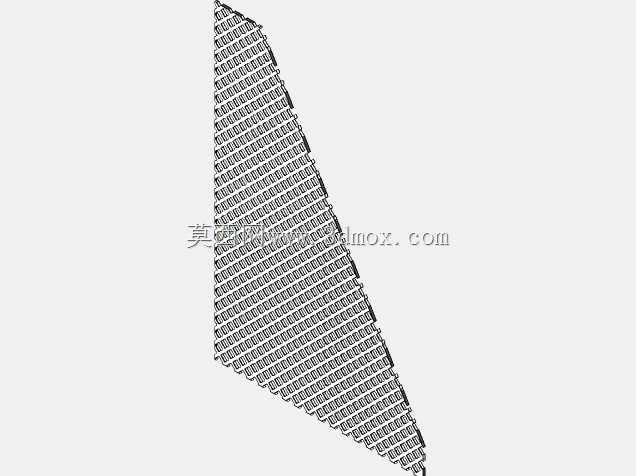

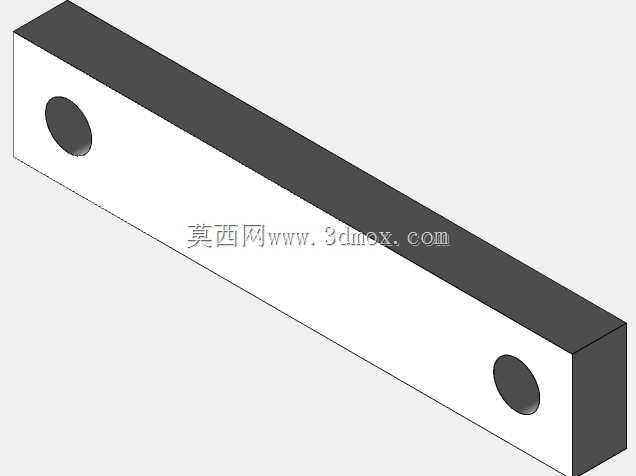

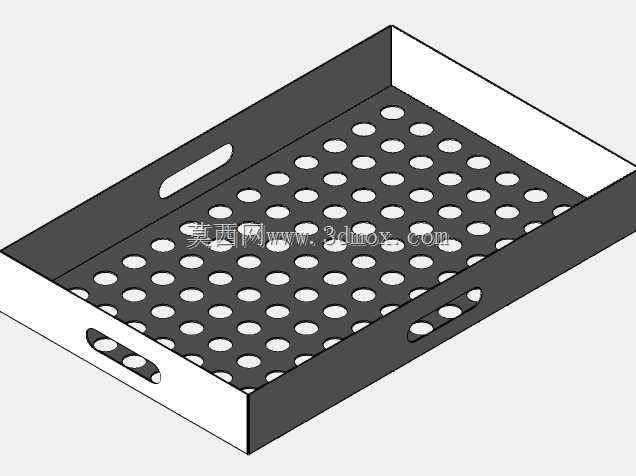

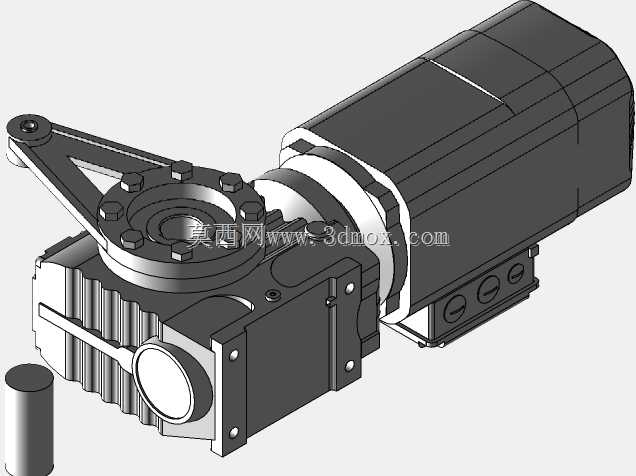

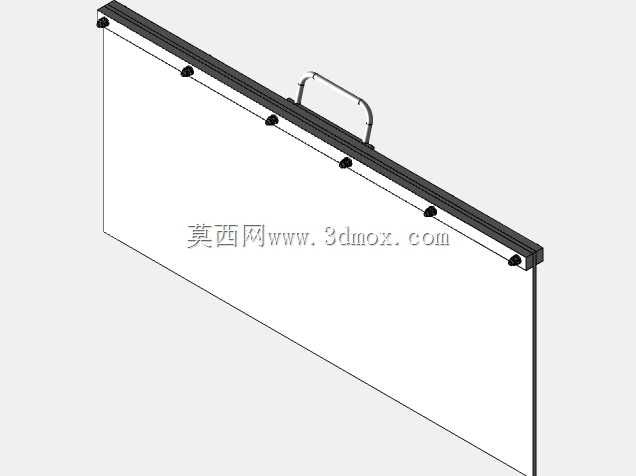

　　避免物料下落过程中飞溅到筛体外部。筛箱部分采用多层筛网叠层布置的结构，不同层级的筛网孔径按照分选等级依次递减，物料进入筛面后，依靠筛箱的高频往复振动完成分层，小于对应筛网孔径的物料透筛进入下一层，大粒径物料则沿着筛面倾斜方向从侧方出料口排出，最终可一次性完成3-4个粒径等级的物料分选，不需要多台单级筛串联作业。设计过程中，筛箱的振动参数匹配做了重点优化，激振单元的安装位置经过重心配平，避免筛箱运行过程中出现偏摆、异常磕碰的问题，筛网采用快拆式压条固定，日常更换筛网、清理筛孔堵塞时不需要拆解整体筛箱结构，能大幅降低设备运维的时间成本。机架的支腿部分做了加强斜撑焊接，能承受筛箱连续振动带来的交变载荷，避免长期运行出现焊缝开裂、

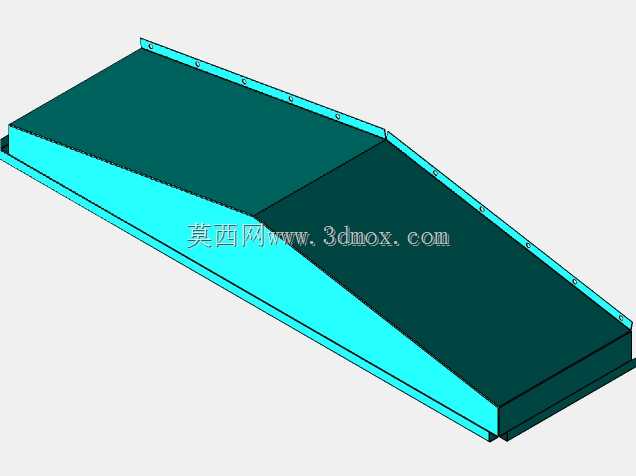

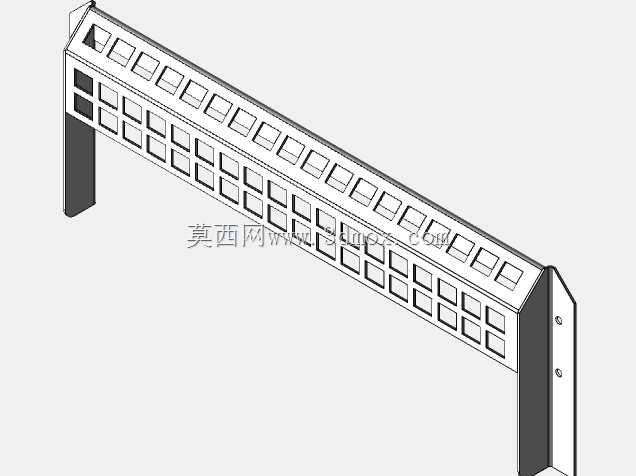

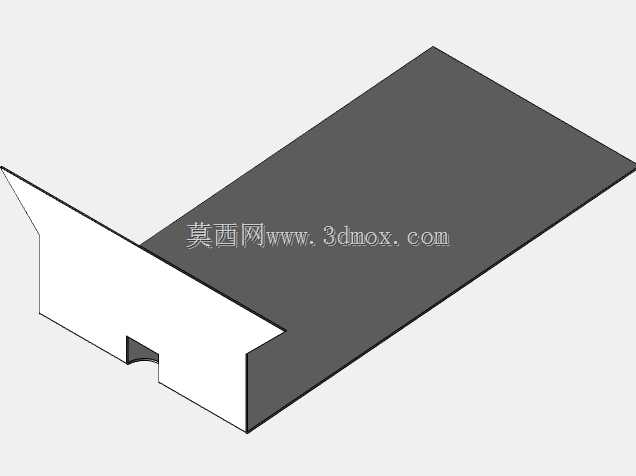

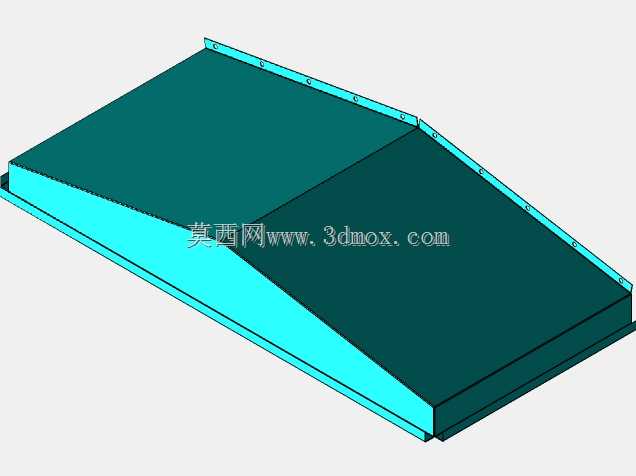

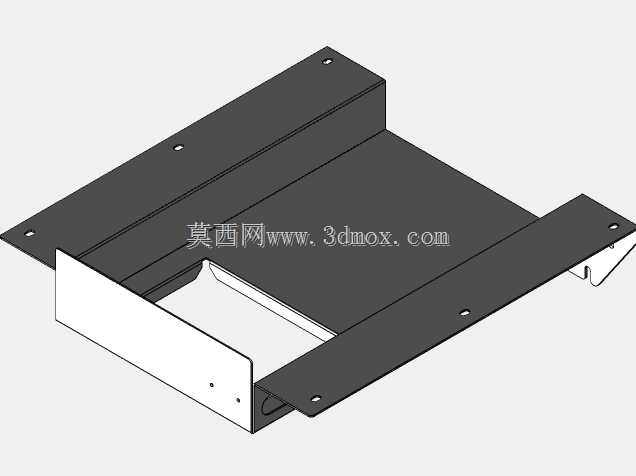

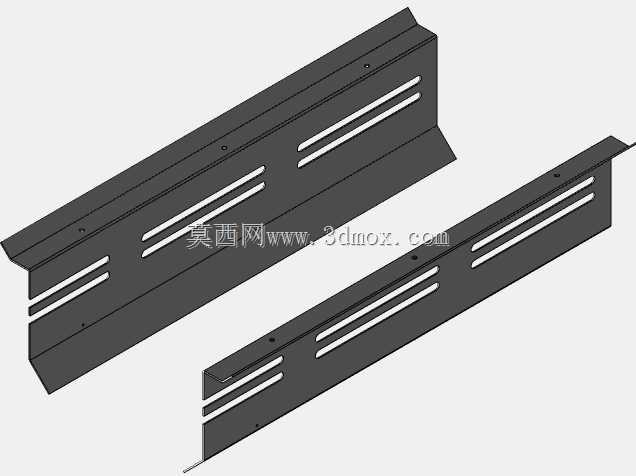

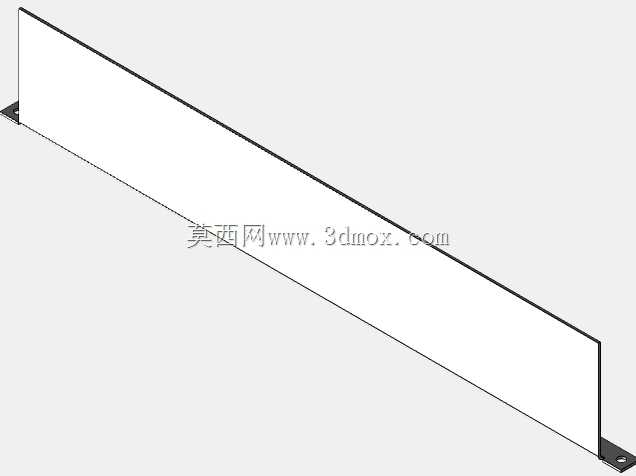

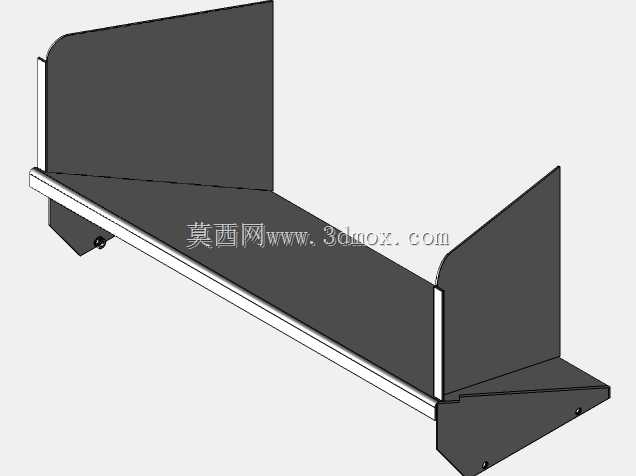

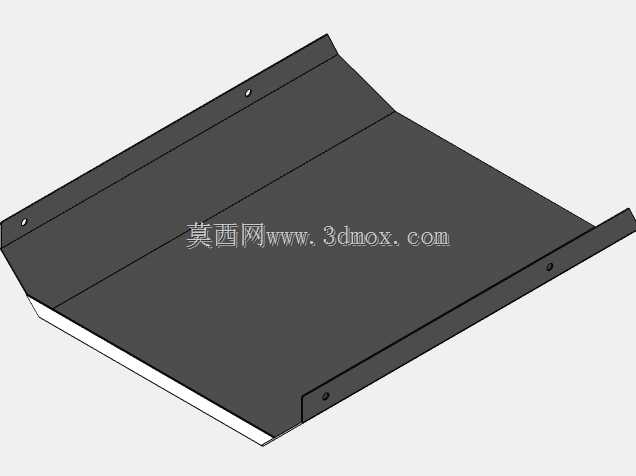

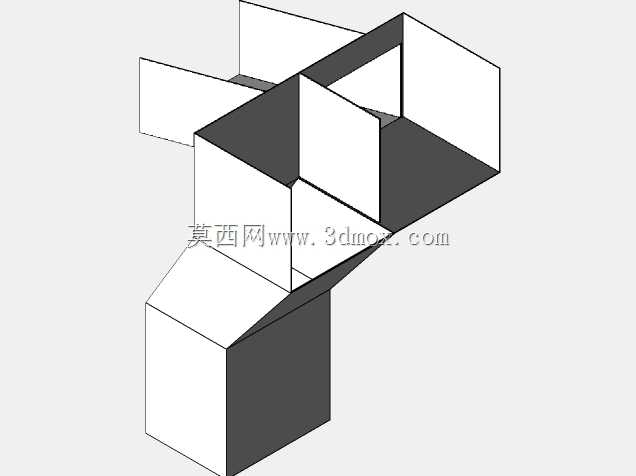

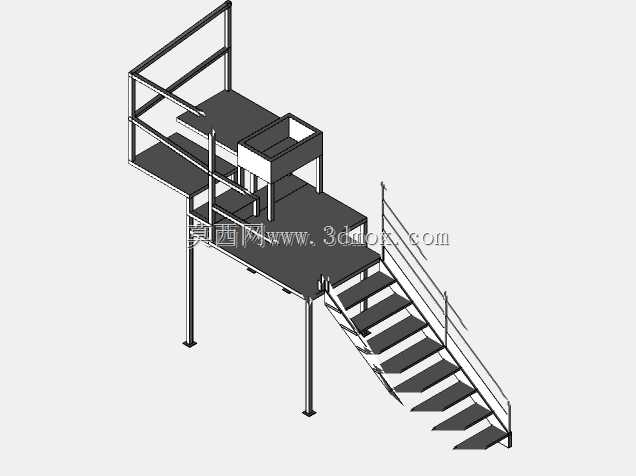

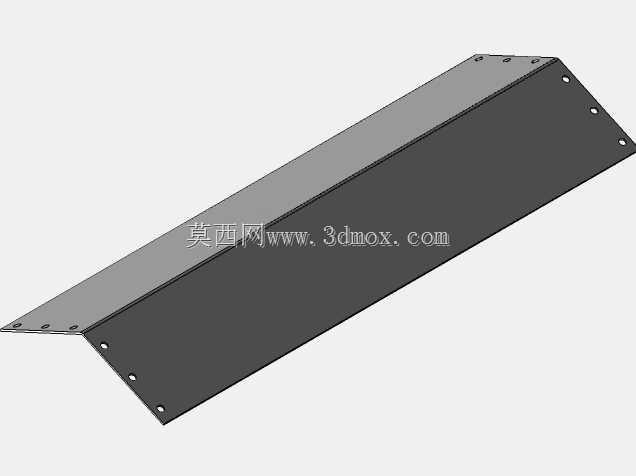

　　机架变形的问题；设备的出料端对应每个筛分层都设置了独立的导料溜槽，可直接对接下游的物料收集容器或者输送设备，不需要额外加装转接导料结构。从安装边界来看，设备整体长度控制在四米以内，宽度不超过两米，最高处的上料机构顶端距离地面高度约两米二，常规厂房的层高都能满足安装要求，设备两侧预留了不小于六十厘米的操作维护空间，就能满足日常巡检、易损件更换的操作需求。
