粉体包装前置集成式旋转筛分设备结构

　　在粉体物料包装生产线的前段工序里，未经过筛分散料直接进入计量包装环节，一直是困扰不少生产现场的痛点——粉体在存储、输送过程中受潮结团、混入硬质结块或外来杂质，不仅会造成包装计量头卡堵、计量精度失准，还会导致最终成品袋内出现团块，影响产品交付品质。这套集成式旋转筛的结构设计，正是针对包装线前段空间局促、工序衔接要求高的场景做的定向优化，没有沿用常规筛分设备独立机架、旁接输送的布局逻辑，而是直接将筛分单元与支撑气闸做集成式安装，把筛分环节嵌入到包装机进料的垂直路径上，省去了额外的水平输送转接段，整套设备的安装投影面积比常规同处理量筛分布局缩小近四成，非常适合老线技改时现场安装空间不足的工况。从功能实现逻辑来看，

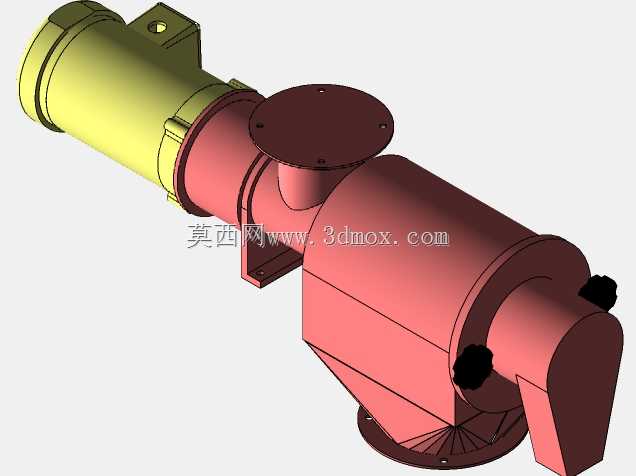

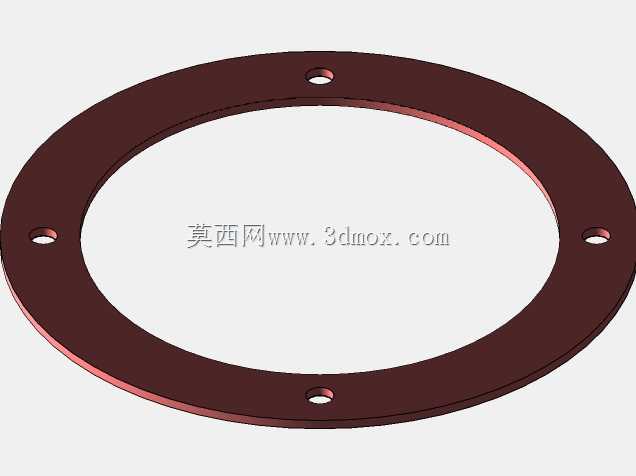

　　设备的卧式筛筒做了偏心旋转驱动设计，驱动端采用直联式动力单元布置在筒体侧端，筛网采用快拆式张紧结构，日常清理筛网、更换不同目数筛网时不需要拆解整体筒体，只需要打开端盖的快压锁扣就能抽出筛网组件，单人次维护操作时间能控制在二十分钟以内，适配食品、化工、建材等不同行业粉体物料的筛分需求，可根据物料特性更换对应孔径的筛网，筛下合格物料直接通过下部出料口落入下方的气闸进料腔，筛上的团块、杂质则顺着筒体的导料螺旋从端部的排渣口排出，不会混入合格物料流进入包装环节。设备的进出料接口均采用标准法兰连接结构，上部进料口为垂直向上的圆法兰接口，可直接对接上方的储料仓下料口或者真空上料机的出料端，下部出料口与集成的支撑气闸进料口直接连通，

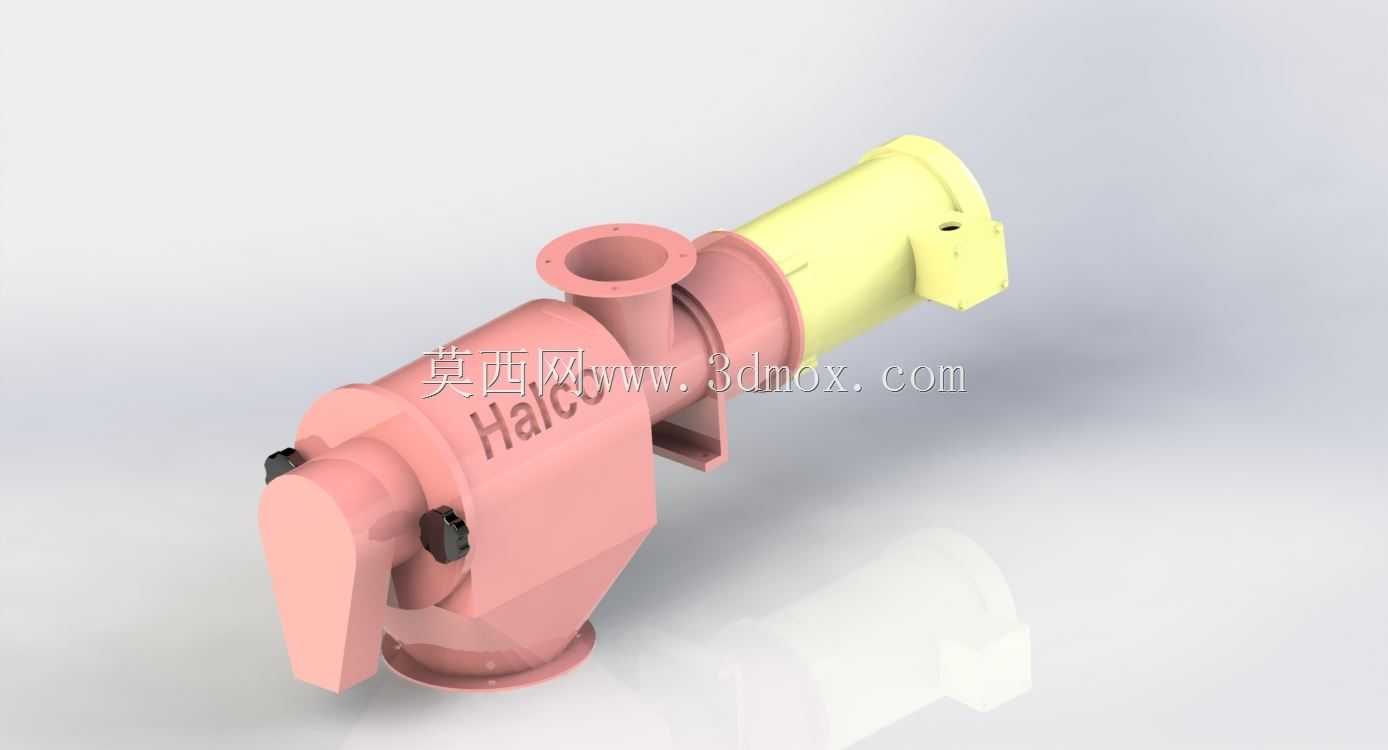

　　气闸同时承担两个作用：一是锁风，避免筛分腔体和下方包装机之间出现气流窜动造成粉尘外溢，二是均匀给料，将筛下的粉体物料均匀稳定地喂入包装机的计量单元，避免物料冲料造成计量波动。从安装边界来看，整套设备的重心沿垂直进料轴线布置，安装时不需要额外做厚重的混凝土基础，只需要通过设备筒体上的安装支座与现场的钢构平台做螺栓固定即可，驱动单元的接线口预留了标准防爆接线腔，可适配有防爆要求的化工粉体生产场景。在三维建模过程中，所有的配合面、安装孔位都按照实际加工公差做了参数化设定，筛筒的旋转轴线与水平方向呈3度小倾角布置，这个角度是经过多轮物料流动性验证确定的，既可以保证物料在筛筒内有足够的停留筛分时间，

　　又不会因为倾角过大造成物料走料过快筛分不充分，筒体内部的导料板采用分段式焊接结构，靠近进料端的导料板角度更大，能快速将进入筒体的物料摊布到整个筛网截面，靠近排渣端的导料板角度放缓，能将筛上残留的杂质缓慢推送至排渣口，避免杂质在筒体内积存。设备的外壳采用上下分体式蜗壳结构，上下壳体之间采用快开式抱箍连接，日常检查内部筛网磨损情况时不需要拆下整个上壳，松开抱箍就能翻转上壳观察内部工况，壳体的所有接缝处都预留了密封槽，安装时嵌入食品级硅橡胶密封条，能保证筛分过程中粉尘无外溢，满足洁净生产的要求。驱动端的轴承座采用外置式设计，轴承与筛分腔体之间设置了两道气密封结构，外接压缩空气做正压密封，完全避免粉体物料进入轴承造成轴承磨损，延长了核心传动部件的使用寿命，日常维护时只需要定期通过轴承座上的注油嘴加注润滑脂即可，不需要拆解传动结构。
