800x2000规格矿用物料分级振动筛结构

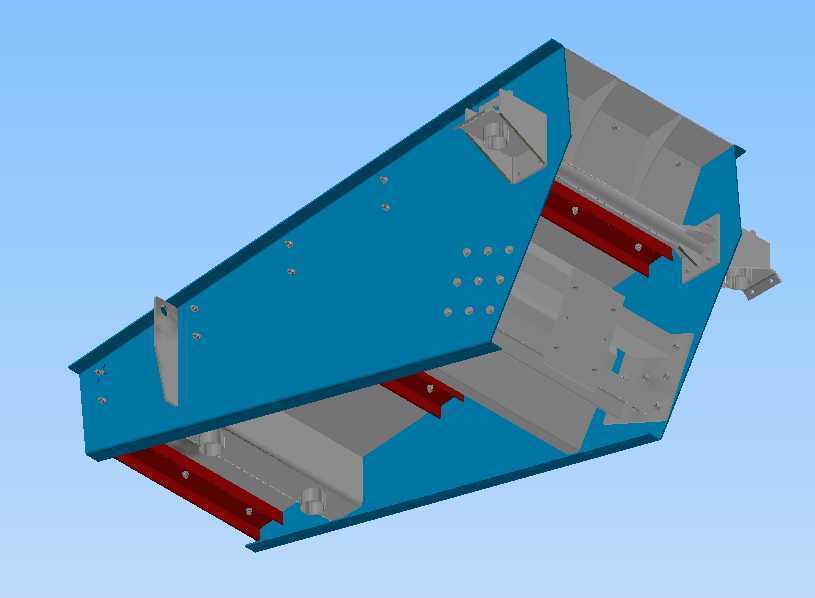

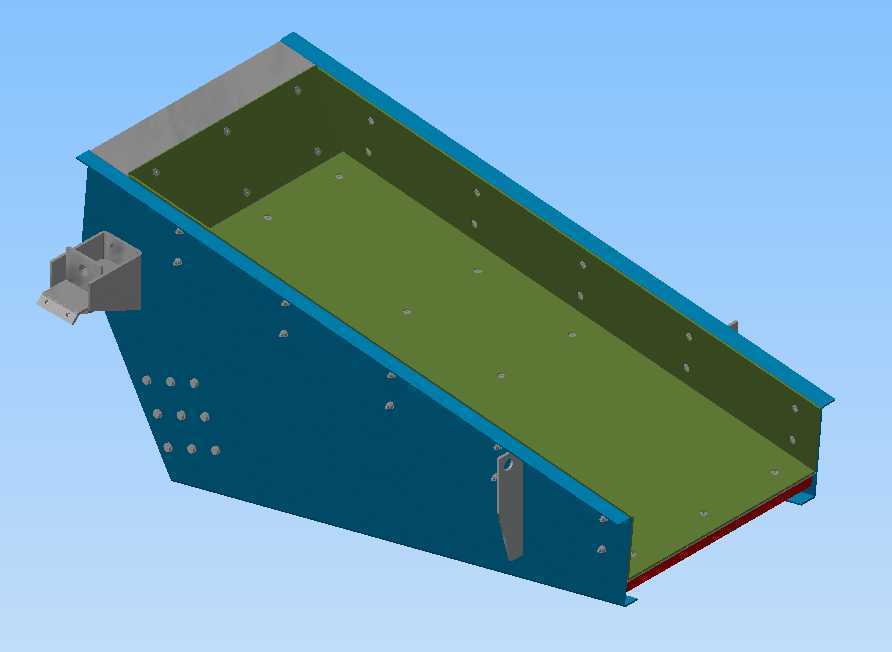

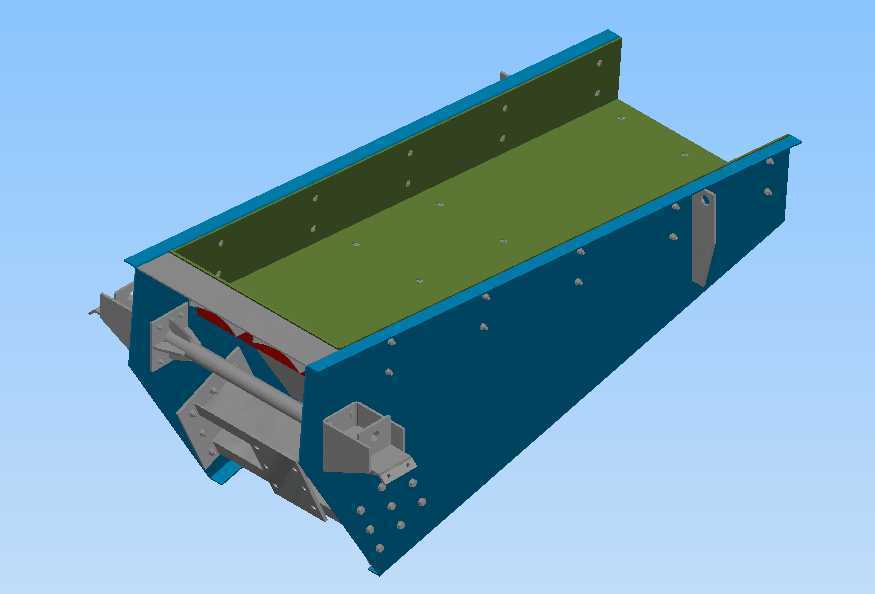

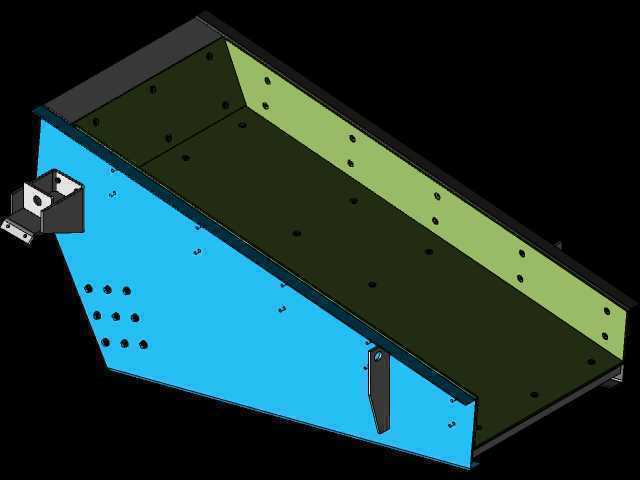

　　在矿山、砂石骨料生产、建材原料预处理的作业线里，这类筛分设备往往承担着来料粒度分级、均匀给料的双重作用，不同于单一功能的筛分装置，该款设备的结构设计兼顾了筛面物料的松散分层与匀速输送，避免来料堆积造成的筛孔堵塞、筛分效率下降问题。从结构布局来看，设备采用倾斜式筛箱设计，筛面有效作业尺寸为800mm宽度、2000mm长度，安装时需预留的横向边界需在筛箱宽度基础上单侧增加不小于350mm的检修操作空间，纵向安装长度需覆盖筛箱本体、驱动端激振装置、入料溜槽衔接段的总尺寸，垂直方向需保证筛箱振动行程范围内无刚性干涉，通常预留150mm以上的上下浮动间隙。筛箱主体采用折弯钢板拼接的箱型梁结构，侧板与横梁之间通过高强度螺栓组连接，

　　避免焊接结构长期受交变载荷产生的焊缝开裂问题，筛面下方设置的纵向支撑梁采用型钢焊接结构，对应筛网的压装位置预留了楔形压块的安装槽，更换不同孔径筛网时无需整体拆卸筛面框架，仅需松开压块即可完成筛网更换，大幅缩短日常维护的停机时间。设备两侧的激振器安装座采用加厚钢板整体铣削加工，保证与激振单元的配合面平面度公差控制在0.1mm以内，避免激振力传递过程中产生附加弯矩造成轴承过早损坏，激振力的方向可通过调整偏心块的夹角进行调节，适配不同堆积密度、不同粒度组成的物料筛分需求，当处理砂石类物料时可将激振力调至额定值的75%，处理粉状易飞扬物料时可适当降低激振力同时调整筛箱倾角，减少物料在筛面的运行速度，延长物料透筛时间。

　　入料端的结构设计做了缓冲延伸段，来料从上游输送设备落入筛箱时首先接触缓冲衬板，避免大粒度物料直接冲击筛网造成筛网破损，衬板采用耐磨螺栓固定，磨损后可单独更换。筛箱的侧板外侧设置了吊装耳板，耳板位置经过重心核算，吊装时可保证筛箱保持安装所需的倾斜角度，方便现场安装对位。设备的支撑结构采用钢制弹簧支座，弹簧的刚度匹配筛箱整体重量与激振力参数，既可以有效隔离振动向基础的传递，降低设备运行时对厂房结构的振动影响，又能保证筛箱振动轨迹的稳定性，避免出现筛面物料跑偏、筛分不均匀的问题。在实际作业场景中，该设备可布置在粗碎设备之后，对破碎后的物料进行第一道粒度分级，将小于筛孔尺寸的合格物料直接输送至下一道工序，

　　大于筛孔尺寸的物料返回破碎设备再次破碎，也可布置在磨矿环节之前，对入磨物料进行预筛分，减少磨矿设备的过磨负荷，提升整条生产线的处理效率。设计过程中针对筛箱的整体刚度做了仿真校核，在额定激振力作用下，筛箱侧板的最大变形量控制在0.5mm以内，横梁的疲劳安全系数不低于2.5，保证设备在连续8小时以上的重载作业工况下结构可靠性。筛面的倾角设置为18度，这个角度下物料在筛面的运行速度控制在0.3-0.5m/s，既不会因为速度过快导致物料来不及透筛，也不会因为速度过慢造成筛面物料堆积，影响处理量。设备的出料端设置了两个不同的出料溜槽接口，分别对应筛上物与筛下物的输送衔接，接口尺寸匹配常规的皮带输送机进料口宽度，现场安装时可直接与上下游设备对接，无需额外制作过渡溜槽。
