带倾斜上料机构的工业码垛输送设备

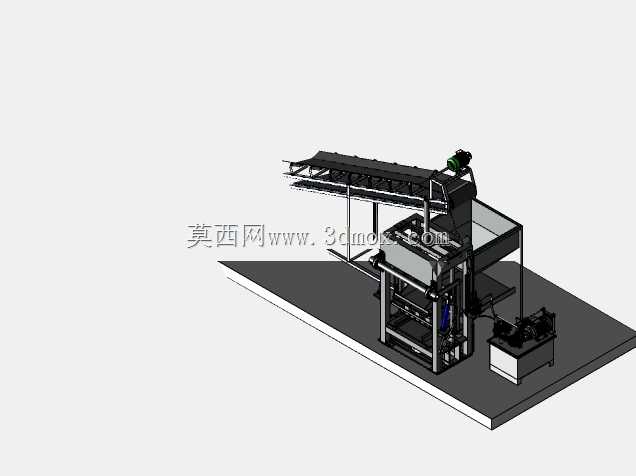

　　这套设备的三维结构完整还原了生产现场物料转运码垛的全流程作业单元，从底部的安装基座到顶部的倾斜输送段，每一处结构都对应实际产线的工位需求。在快消品、建材、食品加工等行业的包装后段工序里，这类设备常布置在装箱机与成品仓储区的衔接位置，负责将完成封装的箱体、袋装物料从低位作业面抬升后，按预设路径输送至码垛工位，替代人工完成重复的抬升、转运作业，降低一线操作人员的劳动强度，同时规避人工搬运过程中出现的物料磕碰、码放错位问题。

　　从结构设计逻辑来看，设备采用分体式模块化布局，底部的方管焊接机架承担整体承重，机架底部预留的地脚安装孔可直接与车间预埋的膨胀螺栓固定，安装时需保证基座平面度公差控制在每米1毫米以内，避免后续输送过程中出现皮带跑偏、机架晃动的问题。倾斜布置的带式输送段采用防滑人字纹皮带，两侧加装的挡边结构可防止物料在抬升过程中滑落，输送段的倾斜角度经过反复校核，既保证物料抬升效率，也避免角度过大导致的物料下滑风险，输送段顶端的驱动辊集成了减速电机直连结构，省去了额外的链传动冗余部件，减少后期维护的点位。

　　设备中段设置的暂存料仓结构，可承接上游设备输送来的物料，料仓内部的导向板采用圆弧过渡设计，避免物料下落时出现卡滞，料仓下方的托举机构采用直线导轨导向，配合气缸驱动实现物料的逐件分离送出，保证每次输出的物料位置一致，方便后续码垛机械手精准抓取。侧边独立布置的电气控制箱采用壁挂式安装，与主体机架预留足够的检修空间，控制箱内部的安装板预留了PLC、继电器、接线端子的安装位，现场布线时可直接沿机架内侧的走线槽排布，避免线缆外露造成的安全隐患。

　　设计过程中对设备的安装边界做了充分考量，设备整体的横向占地宽度控制在常规产线工位的预留尺寸内，倾斜输送段的最高点高度适配常规车间的层高要求，不会与车间顶部的照明、消防管线产生干涉。设备两侧预留的维护通道宽度满足单人侧身检修的需求，驱动电机、张紧机构等易损件的安装位置都设计在便于操作的外侧，日常更换皮带、调整张紧度时不需要拆解主体机架，大幅缩短设备停机维护的时间。整套结构的受力点都做了加强筋补强，长期满负载运行时也不会出现机架变形的问题，适配多班次连续生产的作业场景。
