小型台式车床整体结构三维设计

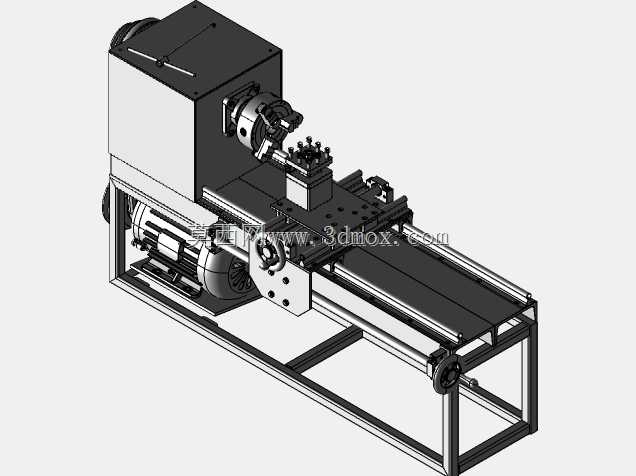

　　这款小型台式车床的三维结构设计，面向小批量零件加工、教学实训、维修作坊的金属切削场景，可完成轴类、盘类零件的外圆、内孔、端面、螺纹车削工序，适配小型五金件、非标紧固件、模型配件的加工需求，相比大型工业车床占地更小，对安装场地的承重、空间要求更低，适合小型加工点位的灵活部署。从结构布局来看，设计采用卧式床身框架结构，床身底部采用方管焊接机架作为承载基础，兼顾刚性与轻量化需求，机架预留了电机安装位、传动带张紧调节空间，底部可通过地脚螺栓调整水平，安装时需预留前后操作空间与排屑间隙，整体占地尺寸适配常规小型加工工位的摆放边界。主轴箱部分集成了主轴夹持机构、变速传动组件，前端采用三爪卡盘作为工件装夹结构，可夹持不同直径的棒料工件，

　　主轴后端预留了动力输入接口，可通过带传动连接下方的驱动电机，传动路径做了防护遮挡设计，避免切屑、切削液进入传动区域造成部件磨损。刀架部分采用多层滑动结构，横向滑板沿床身导轨做纵向进给运动，小拖板可实现横向进刀与角度调整，刀位可同时装夹多把车刀，减少换刀调整的辅助时间，导轨面设计了润滑注油点位，日常维护时可直接加注润滑油降低滑动摩擦损耗。进给传动采用丝杠传动结构，手轮操作端设置在床身侧方，操作人员可站在设备正面完成进给量的手动调节，尾座部分可沿床身导轨滑动，锁紧后可配合顶尖完成长轴类零件的顶持加工，也可换装钻夹头完成钻孔、铰孔工序。设计过程中对各运动部件的干涉边界做了完整校验，主轴回转范围、刀架全行程移动范围、

　　尾座滑动行程均做了空间预留，所有紧固件的安装位置都预留了扳手操作空间，装配时无需特殊工装即可完成整机组装，各部件的拆分逻辑也符合常规机床的维修拆装习惯，易损件的更换无需拆解核心承载结构，可降低后期维护的时间成本。床身导轨的平行度、主轴轴线与导轨的平行度在建模时做了基准约束，可直接作为后续工程图绘制、零部件加工的尺寸参考，传动部分的带轮中心距、张紧行程也做了参数化设置，可根据不同的加工转速需求调整传动比，适配不同材质工件的切削线速度要求。
