吸盘式室内桥式起重机三维设计模型

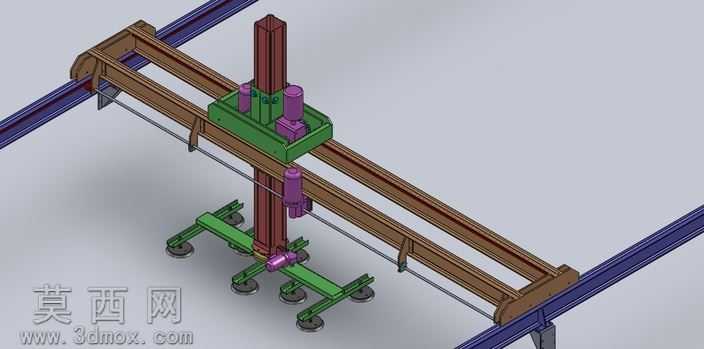

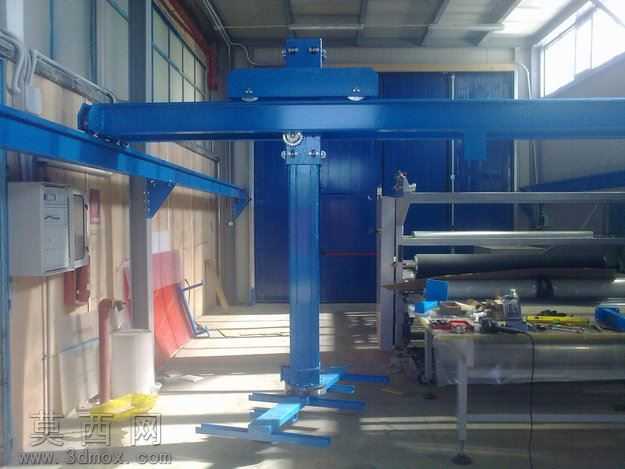

本模型为吸盘式室内桥式起重机的完整三维设计成果，采用SolidWorks软件完成全参数化建模，整体结构还原了车间室内桥式起重设备的真实布局与功能逻辑。建模过程中对各部件进行了独立的零件绘制与装配约束，从顶部的双主梁轨道结构、行走端梁机构，到中部的升降立柱、横向移动滑座，再到底部的多吸盘吊具总成，每一处结构都按照实际起重设备的传动逻辑进行搭建，可清晰展示设备的运行动作关系。渲染阶段针对不同部件的材质特性做了区分设置：主梁与端梁采用型钢材质表现，还原热轧钢材的哑光金属质感与焊接结构特征；移动滑座与立柱的传动部件做了机加工金属的质感处理，区分出铸造件与机加工件的表面差异；底部的真空吸盘采用黑色橡胶材质，表现出弹性密封件的哑光柔韧质感；顶部的运行轨道采用深蓝色涂装钢材，还原工业车间轨道的典型外观特征。结构设计上，该设备适配室内车间的板材类物料搬运需求，摒弃传统吊钩结构采用多组真空吸盘作为吊具，可平稳吸附平整表面的工件，避免吊装过程中对工件表面造成损伤；横向滑座可沿主梁实现长距离水平移动，升降立柱可带动吊具完成垂直方向的起降动作，端梁可沿车间顶部的纵向轨道运行，三个方向的运动配合可覆盖车间指定区域内的全范围物料转运。设计过程中充分考虑了室内起重设备的空间适配性，整体结构紧凑，传动部件布局合理，各运动机构预留了合理的运行间隙，避免动作过程中出现结构干涉，同时对吸盘的排布做了优化，多组吸盘均匀分布在吊具横梁上，可根据被吊工件的尺寸调整吸附点位，保证吊装过程中工件受力均匀，提升搬运作业的稳定性与安全性。
