手动200公斤跟踪安装式旋臂起重机

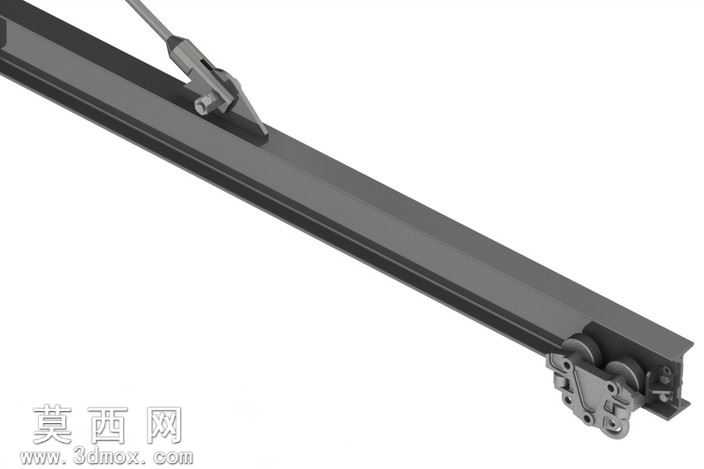

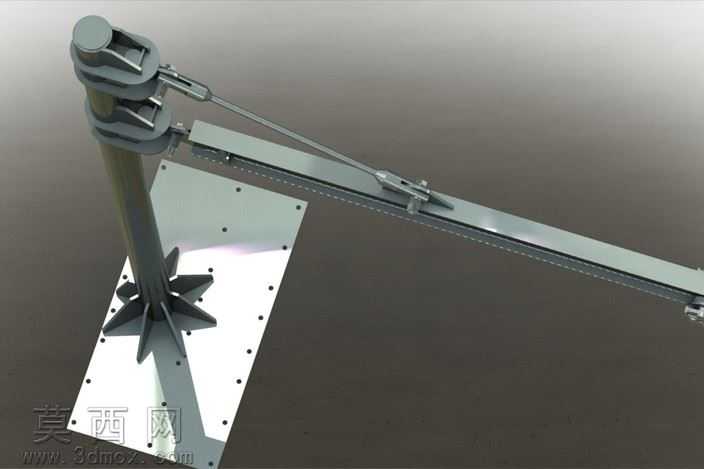

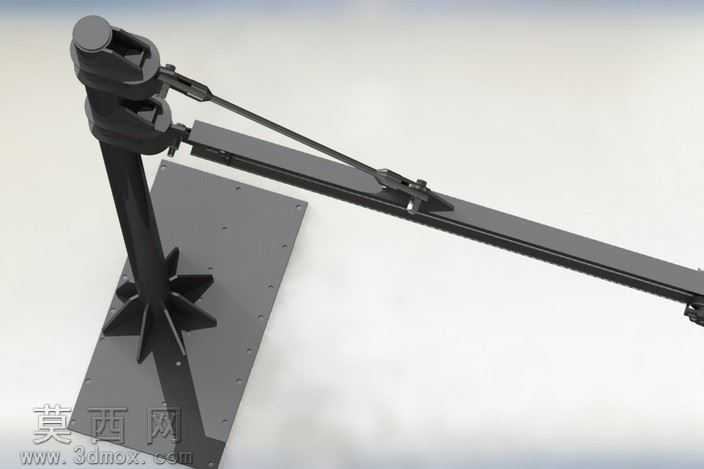

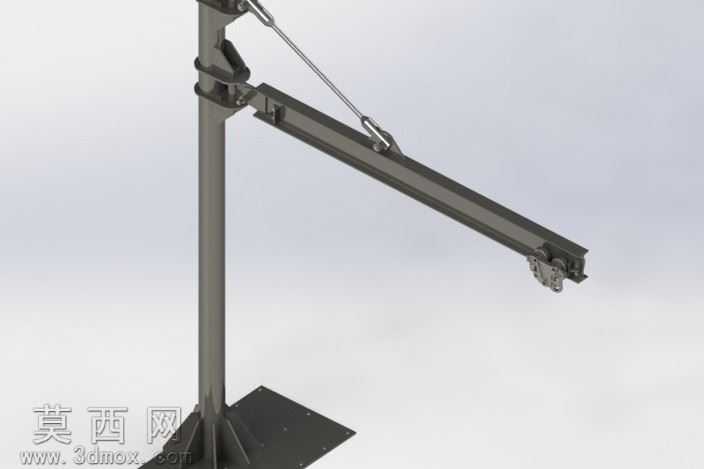

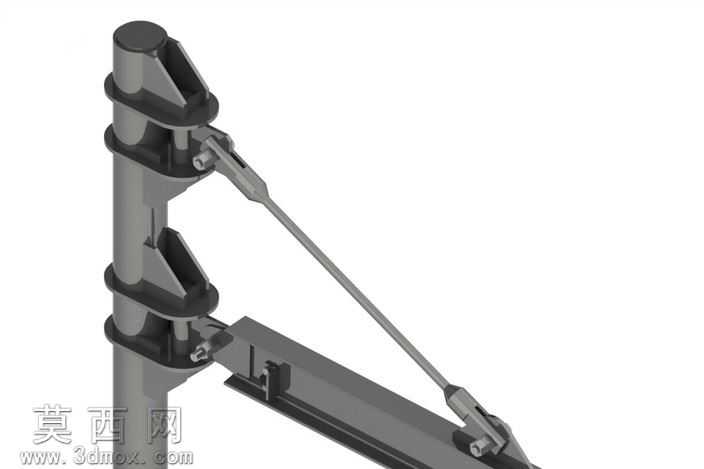

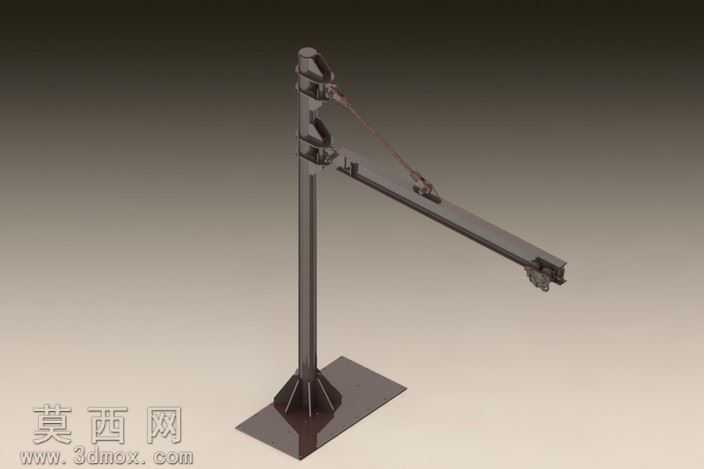

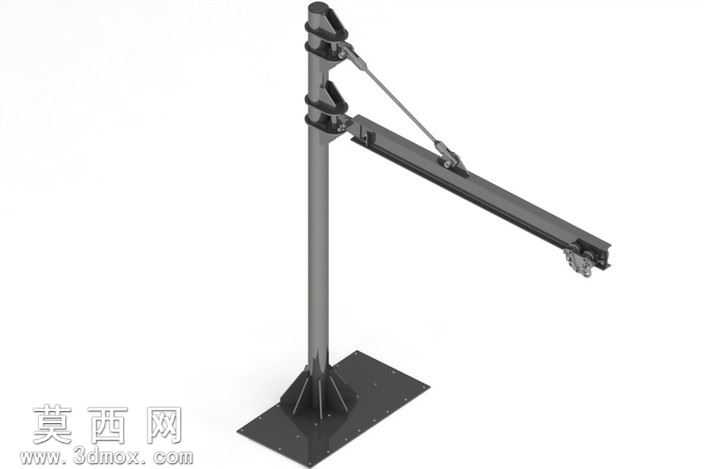

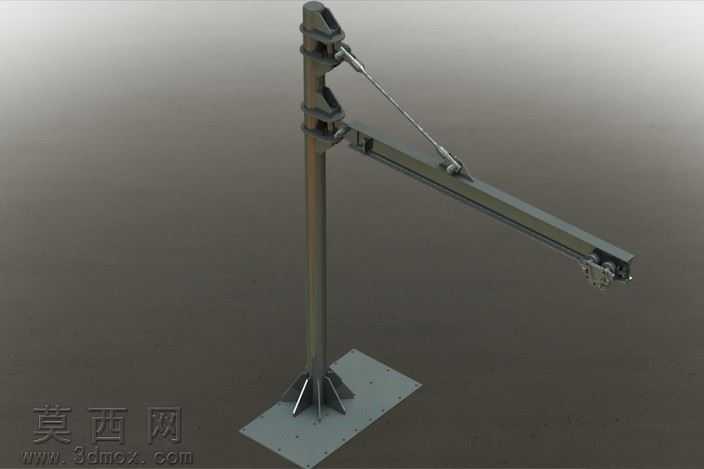

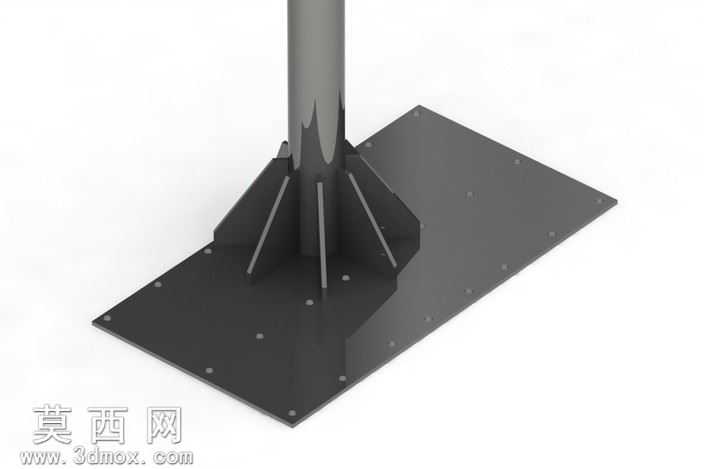

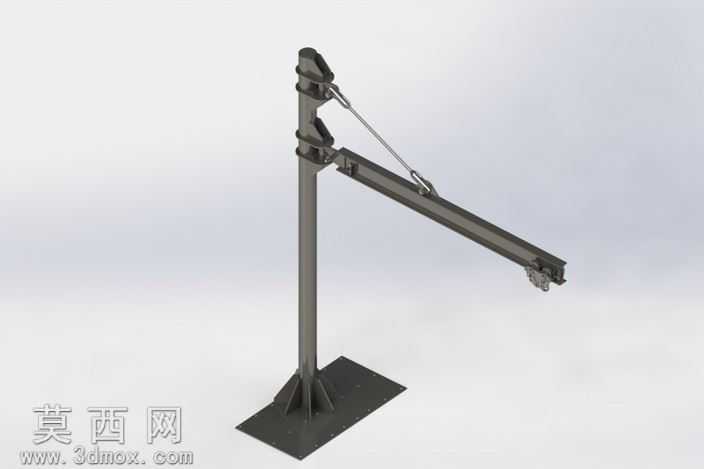

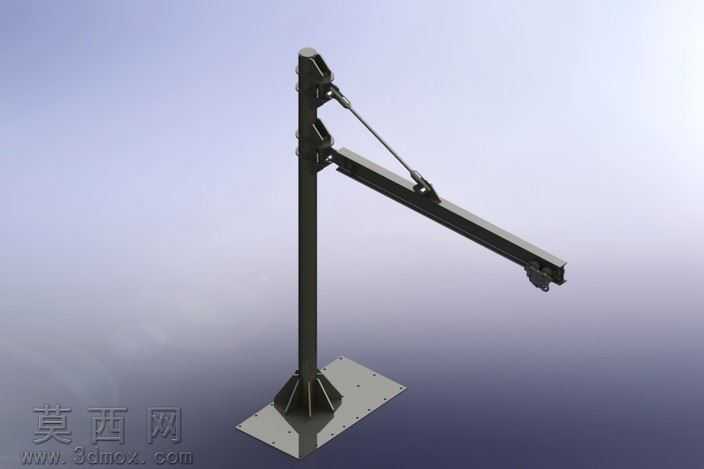

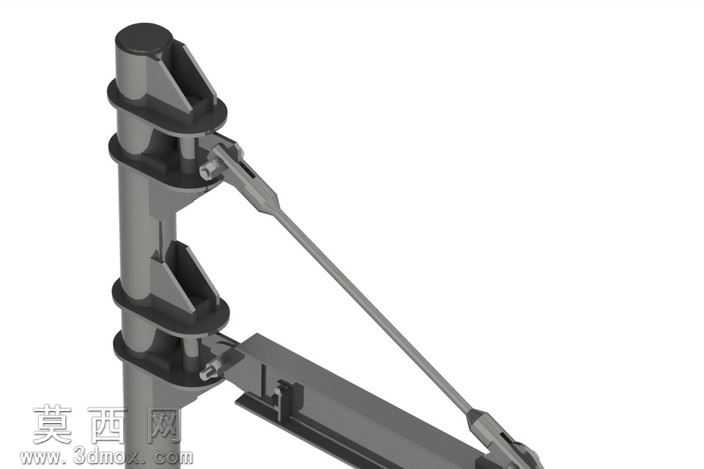

本模型为额定载荷200公斤的手动跟踪安装式旋臂起重机，整体采用立柱式落地安装结构，在三维建模过程中严格遵循起重设备的力学设计规范，对各部件的受力路径进行了完整还原。建模阶段先从底部方形安装底座开始构建，底座设计有加强筋结构与安装孔位，用于与地面基础牢固连接，保证设备作业时的整体稳定性；立柱采用分段式装配结构，设置有回转支承连接位，可实现臂架的360度水平回转，满足作业范围内不同点位的物料吊运需求。臂架部分采用变截面箱型梁结构，建模时还原了臂架与立柱的铰接连接结构，同时设计有斜拉支撑杆件，用于分担臂架承受的弯曲载荷，避免臂架在额定载荷下出现过大挠度变形；臂架端部设置有手动行走小车的运行轨道，小车可沿臂架长度方向手动滑移，配合手动起升机构实现重物的垂直升降与水平位置调整。模型在渲染阶段采用了工业设备常用的金属哑光材质，对钢结构表面的涂装质感、铰接部位的金属光泽、安装紧固件的细节都做了材质区分，通过光影渲染清晰展现各部件的装配关系与结构轮廓。设计思路上聚焦小吨位手动作业场景的实用性，整体结构无复杂动力部件，依靠手动操作即可完成吊运作业，跟踪安装的结构形式可适配车间内固定工位的物料转运需求，各连接部位的紧固件、限位结构都做了精细化建模，完整还原了设备的装配逻辑，可用于起重设备的结构展示、作业原理演示以及小型起重方案的参考设计，模型各部件可独立拆分，便于查看内部连接结构与装配关系，清晰展现了手动旋臂起重机从底座到臂架端部的完整受力传递路径。
