台式放大镜破损修复替换结构设计

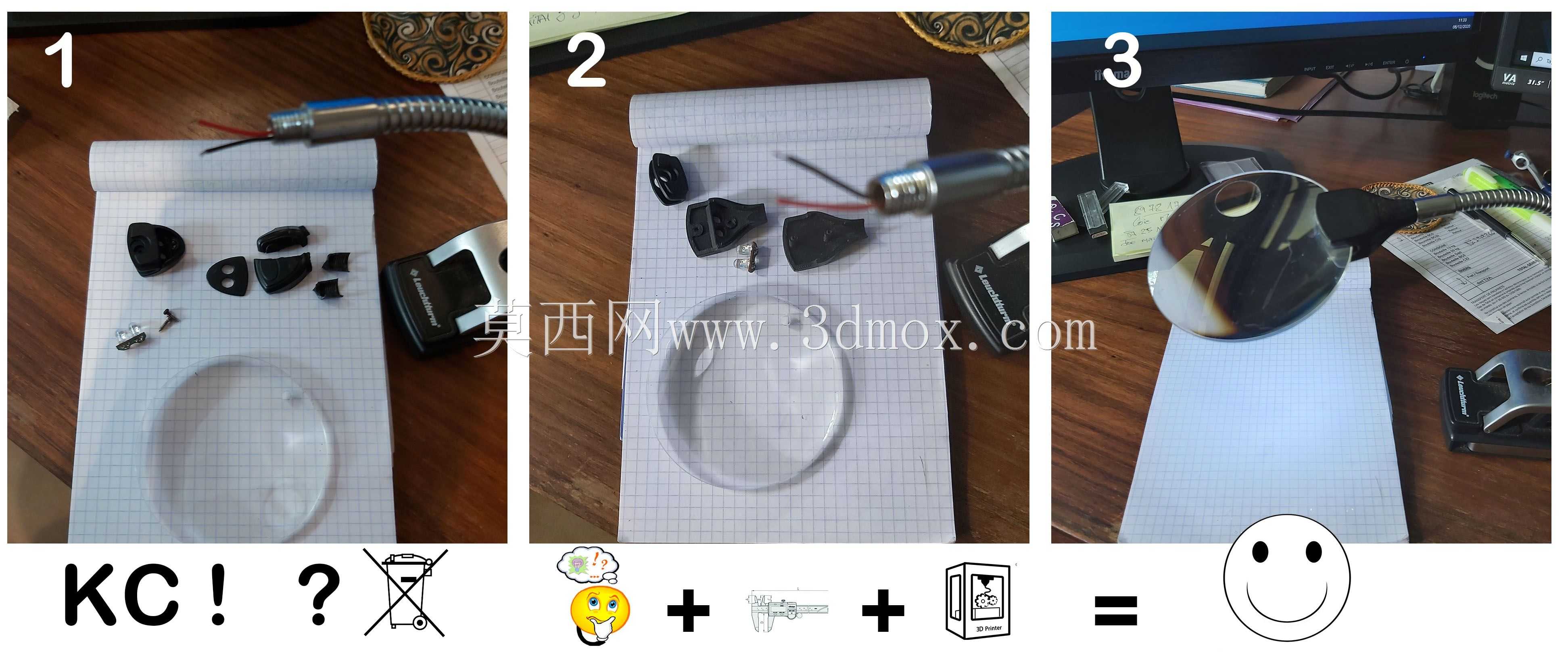

　　日常电子返修、精密零件尺寸核验、印刷网点比对这类桌面精细作业场景里，台式放大镜是一线操作岗离不开的目视辅具，多数产品采用万向鹅颈管连接底座与镜片夹持端，长期反复弯折调整角度后，镜身与鹅颈管衔接的塑料夹持件很容易出现应力断裂，直接丢弃整台设备不仅造成物料浪费，断裂后残留的鹅颈管、配重底座、完好镜片本身仍具备完整使用价值，仅需替换失效的衔接结构即可恢复全部功能。

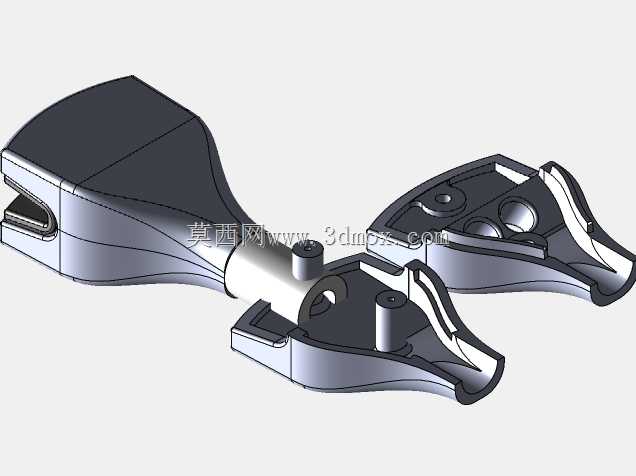

　　这套修复结构的设计核心是完全匹配原有设备的安装边界，不需要对原有完好部件做任何二次加工。建模阶段先对断裂的原装塑料件做尺寸逆向，确认夹持端与镜片边框的配合卡槽尺寸、与鹅颈管连接端的内孔孔径、锁紧螺丝的孔位间距，所有配合公差按照IT12级注塑件精度设定，保证替换件可以直接卡入原有镜片边框，不需要额外涂胶或者过盈砸入，避免装配时应力集中导致镜片碎裂。

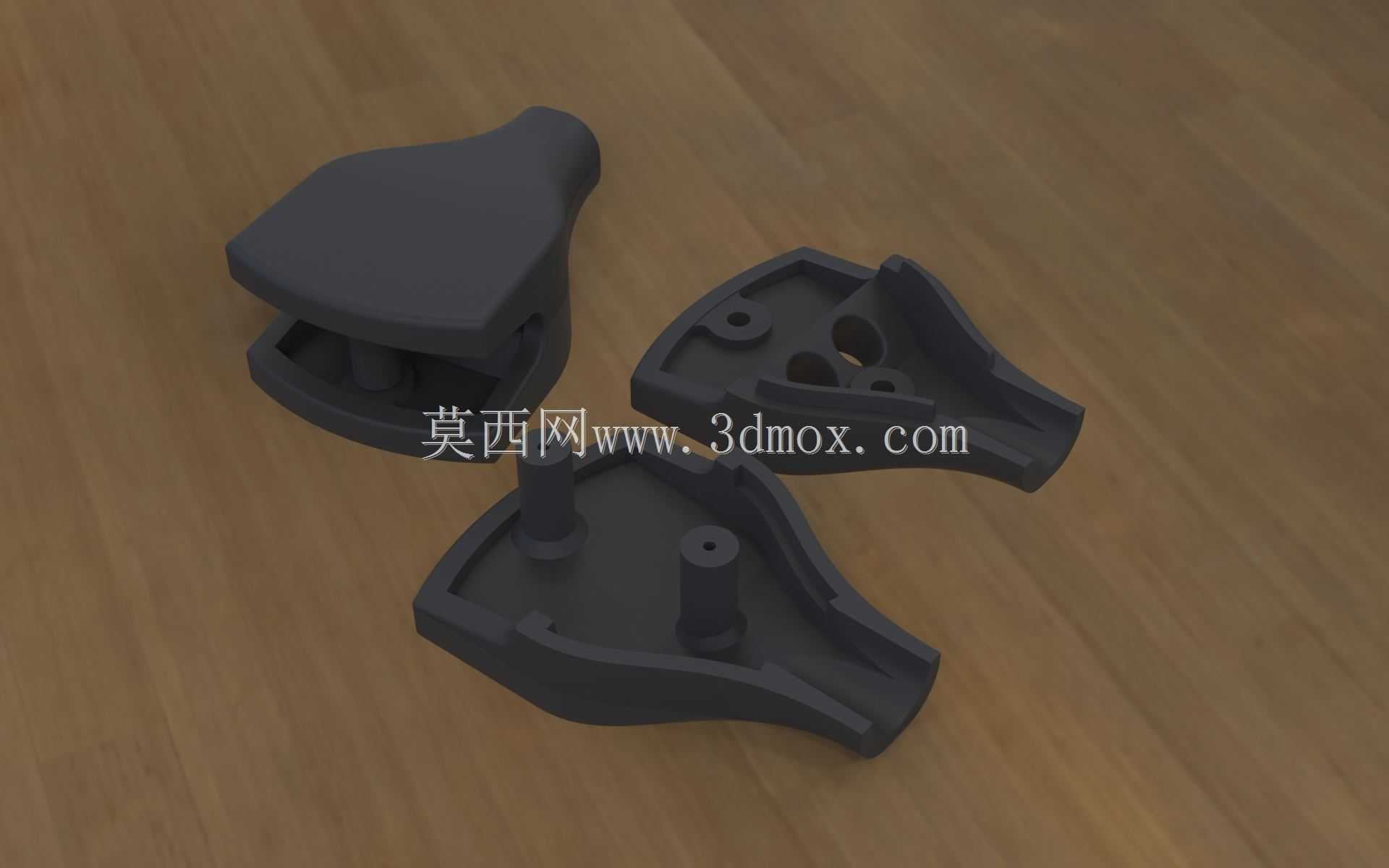

　　结构设计上特意在鹅颈管衔接位置做了加厚的加强筋，因为日常使用中这个位置是应力集中点，原装件断裂大多是因为此处壁厚不足，反复弯折后出现疲劳裂纹，修复件在该位置将壁厚从原装的1.8mm提升至3mm，同时沿受力方向布置三条放射状加强筋，不额外增加过多重量的前提下，将该位置的抗弯折疲劳强度提升至原有结构的2.7倍，完全覆盖日常调整角度的受力需求。

　　外形尺寸上完全复刻原装件的外轮廓，保证安装后镜片的倾斜角度、观察距离与原装状态完全一致，不会改变操作人员长期养成的作业视距习惯，夹持镜片的卡槽内侧预留0.2mm的缓冲间隙，可以粘贴薄绒布避免硬接触刮花镜片边缘，与鹅颈管连接的位置设计了M3的紧定螺丝孔，安装时将鹅颈管插入对应深度后拧紧紧定螺丝即可完成固定，不需要复杂的装配工具，普通操作人员用一把小号十字螺丝刀就能完成全部替换作业。

　　实际装配验证中，这套结构可以适配市面上多数常规规格的台式桌面放大镜，替换后设备的角度调整阻尼、镜片固定稳定性都与全新原装产品一致，配重底座不需要做任何改动，鹅颈管的弯曲调整手感也不会因为替换结构发生变化，对于小批量作业的维修工位、个人DIY工作室来说，这类易损衔接件的替换设计，能大幅降低这类小型桌面辅具的更换成本，减少非必要的物料废弃。
