管道内壁清洁作业机器人结构设计

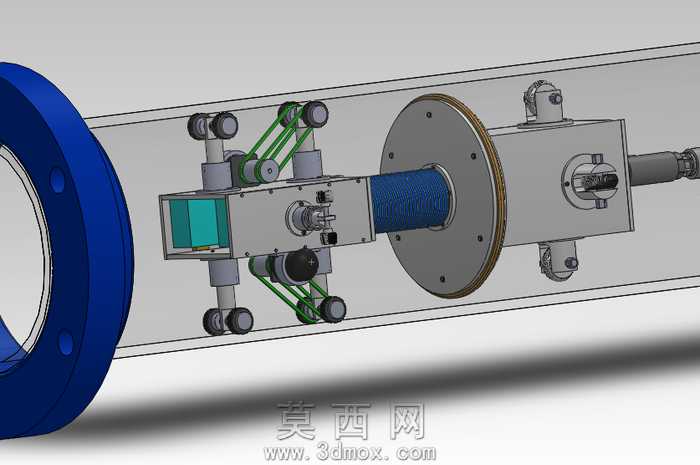

本作品为面向油气管道内壁清洁作业的管内行走清洁机器人三维建模设计，整体采用同轴串联式模块化布局，适配10-15英寸管径的油气管道内部作业场景。建模阶段以管道内受限空间作业的约束为核心设计出发点，将整机拆分为行走支撑模块、动力传动模块、清洁执行模块、功能拓展模块四个独立单元，各单元通过法兰盘与中心传动轴实现刚性连接，既保证了整机同轴度，也为后续功能拓展预留了标准化安装接口。行走支撑模块采用周向均匀分布的三组弹性支撑轮组结构，每组轮组包含上下两个导向行走轮，通过绿色弹性连杆构件实现轮组的径向自适应伸缩，可在一定管径偏差范围内保证轮组与管道内壁的持续贴合，提供足够的行走附着力，避免机器人在管内作业时出现打滑、卡滞问题；轮组与主体框架的连接部位设计有铰接转动副，可适配管道内壁的微小凸起、焊缝等不规则形貌，提升行走过程的平顺性。动力传动模块集成了驱动电机与带传动结构，通过同步带将动力传递至各行走轮，保证三组轮组的转速同步性，同时带传动结构具备一定的缓冲吸振能力，可降低管内颠簸对驱动元件的冲击。清洁执行模块采用圆盘式清洁刷头结构，刷头表面覆盖耐磨清洁材质，通过中心轴传递的旋转动力实现高速转动，对管道内壁附着的积水、污垢进行刮擦清洁；刷头与主体之间设计有弹性缓冲结构，可保证刷头与管壁的接触压力维持在合理区间，既保证清洁效果，也避免过度挤压造成刷头磨损或管壁损伤。功能拓展模块位于整机末端，预留了喷雾组件安装接口，可通过替换清洁刷头安装绘画或喷涂执行元件，实现管内喷涂、标记等拓展作业功能。渲染阶段采用金属哑光材质表现主体框架的金属加工质感，蓝色磨砂材质表现端部法兰结构，黑色橡胶材质表现行走轮的防滑特性，绿色半透明材质表现弹性连杆的弹性属性，通过管道剖面的展示方式，清晰呈现机器人在管道内部的装配状态与作业姿态，直观展现各模块的位置关系与运动逻辑。整体设计充分考虑管内作业的空间限制与工况需求，结构紧凑，传动路径清晰，支撑自适应结构可有效提升机器人在管道内的通过性，模块化设计也为后续功能迭代、不同管径适配提供了便利，可满足油气管道日常维护中内壁清洁、积水清理的作业需求，也可通过末端执行件替换拓展更多管内作业能力。
