活塞加工用立式机械手操作工作站

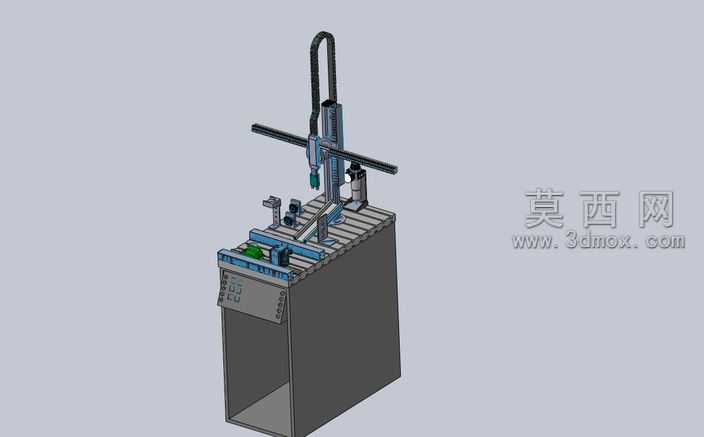

本模型为面向活塞加工工序设计的立式机械手操作工作站，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计装配规范，所有零部件均按实际加工装配逻辑添加配合约束，无冗余特征与干涉问题，可直接用于结构验证与方案演示。模型整体采用立式柜式基座作为承载主体，基座采用钣金折弯焊接结构设计，建模时对钣金壁厚、折弯圆角、安装让位孔都做了精准还原，表面赋予哑光深灰金属材质，模拟工业设备常用的喷塑工艺质感。基座上方的工作台面采用铝型材搭建工装安装平台，台面上设置了活塞定位夹具、物料待料位与加工让位结构，夹具部分做了快换式结构设计，可适配不同规格活塞的装夹定位需求，夹具表面赋予硬质阳极氧化铝合金材质，还原工装的耐磨表面处理效果。工作台上方搭载三轴直角坐标机械手结构，X轴采用长行程直线导轨搭配同步带传动模组，Y轴为垂直于X轴的短行程调整模组，Z轴为带末端执行器的升降模组，末端配置气动夹爪用于活塞工件的抓取搬运，机械手的导轨、滑块、丝杆、气动管路都做了精细化建模，拖链部分还原了线缆收纳的弯曲形态，金属导轨赋予镀铬亮面材质，同步带赋予黑色橡胶材质，气动接头赋予黄铜金属质感，管线赋予黑色尼龙材质。设计思路围绕活塞加工的上下料、工位转序需求展开，整体结构紧凑，将机械手、工装夹具、机架集成在同一工作站内，可直接对接活塞加工机床完成自动化上下料作业，减少人工操作强度。渲染阶段采用工业场景常用的浅灰纯色背景，添加柔和的环境漫反射光照，对金属部件做了轻微的反射效果调整，对非金属部件做了哑光质感处理，清晰呈现设备的整体布局与各部件的结构关系，可直观展示工作站的作业逻辑与结构组成，为同类活塞加工自动化工作站的设计提供完整的结构参考。
