管道用限位固定压盖三维结构设计

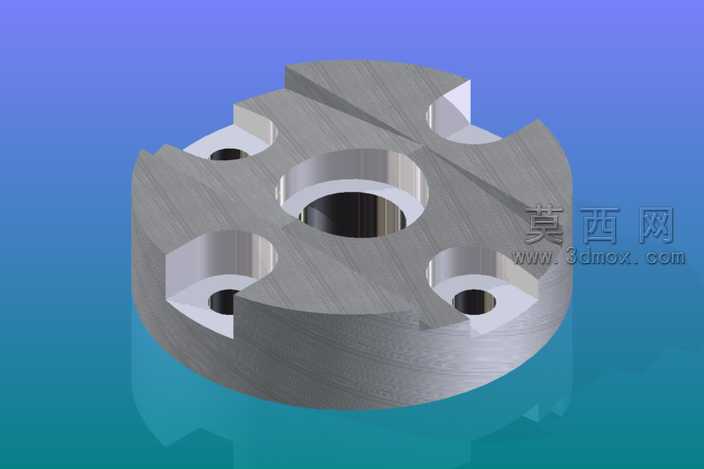

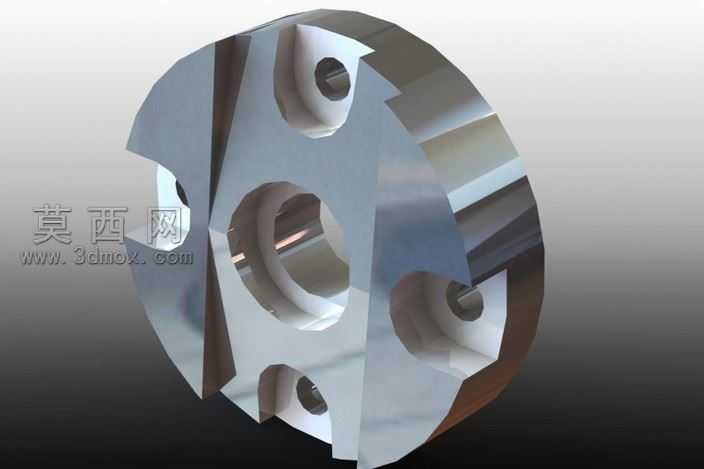

本作品为管道配套用的限位固定压盖三维模型，建模阶段采用参数化特征建模思路，首先以回转体基础特征构建压盖的主体圆柱基体，确定整体外径与中心通孔的核心尺寸，中心通孔为管道穿接定位的核心结构，孔径尺寸匹配对应规格管道的外径公差要求，保证装配后管道与压盖的同轴度精度。在主体基体的基础上，通过拉伸切除特征加工出周向均匀分布的四个安装沉孔，沉孔采用台阶式结构设计，可容纳紧固件的头部，保证装配后紧固件端面不超出压盖表面，避免与周边其他零部件产生干涉；同时对压盖上端面进行异形切除加工，形成四个对称分布的缺口式卡槽结构，卡槽的侧壁设置定位斜面，可与配套的限位卡件配合，实现压盖周向的旋转限位，防止压盖在管道长期使用过程中受振动影响出现松脱移位。材质渲染阶段，为模型赋予金属哑光钢材质，还原金属切削加工后的表面纹理效果，通过调整材质的粗糙度、反光度参数，模拟真实钢制零件经机加工后的表面质感，同时对孔位、切口的边缘做微小倒角处理，还原实际机械加工中去毛刺的工艺细节，避免模型出现锋利的直角棱边，更符合真实工业零件的加工特征。结构设计上充分考虑零件的装配实用性，整体采用对称式结构布局，既降低了建模过程中的特征重复绘制工作量，也保证了零件受力均匀，在管道承压时各个安装点位的受力一致，不会出现局部应力集中导致的零件变形问题；压盖的下端面设置为平整贴合面，可与管道端部的密封垫片紧密贴合，保证管路连接位置的密封性能，避免介质渗漏。建模过程中对各个特征的尺寸做关联参数设置，当需要适配不同规格的管道时，仅需修改中心通孔直径、安装孔分布圆直径等核心参数，即可快速生成对应规格的压盖模型，大幅提升同系列零件的设计效率，模型的所有特征均保留完整建模历史，可根据实际使用需求对卡槽深度、安装孔深度、整体厚度等参数进行灵活调整，适配不同压力等级、不同安装场景的管道固定需求。
