栅栏式五孔大电流接线端子结构设计

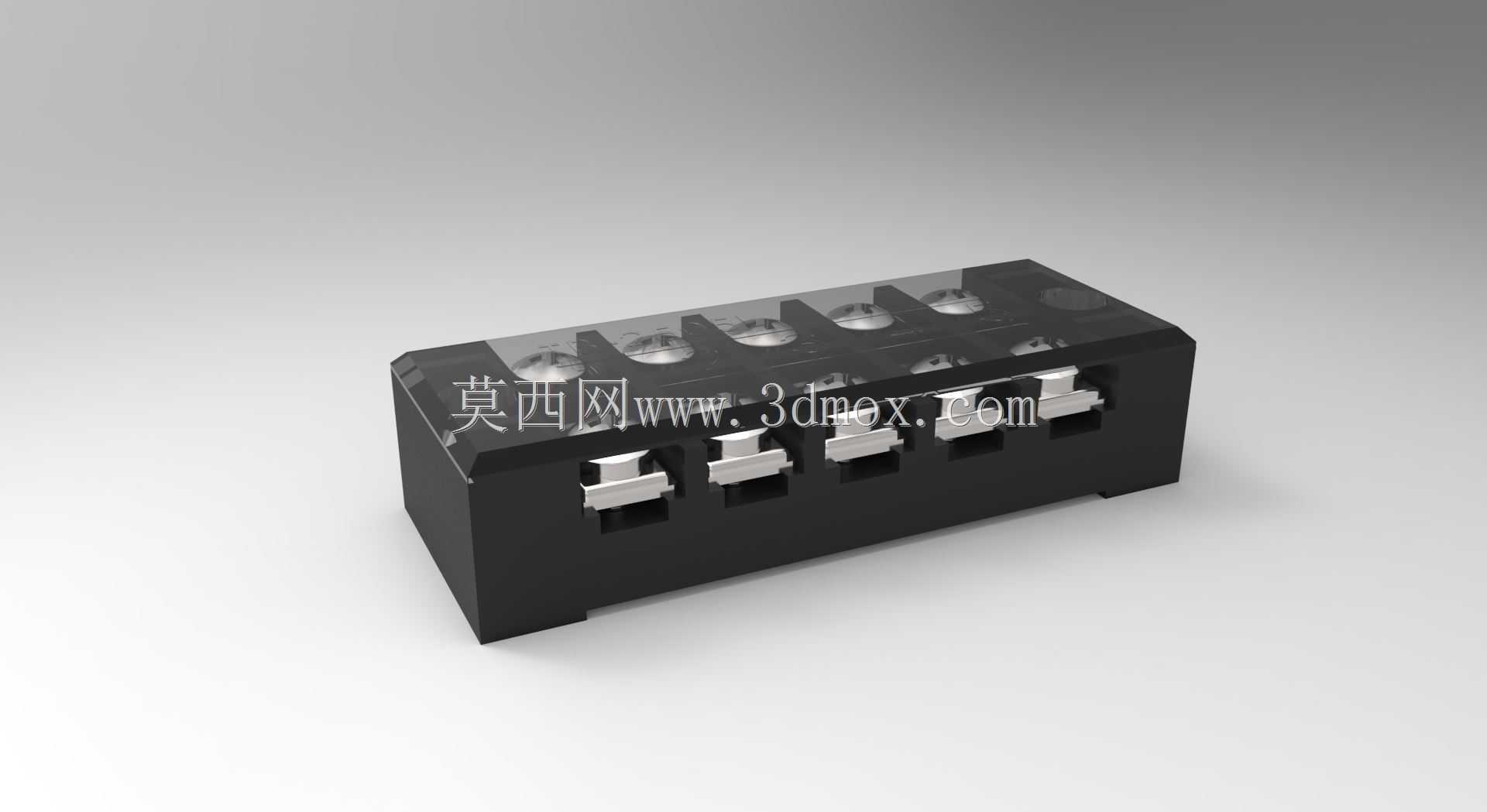

　　这款栅栏式接线端子在低压配电、工控柜内部布线、小型设备电源进线端的应用场景十分普遍，主要承担多股导线的可靠接续、分线功能，避免导线直接铰接带来的接触不良、拉弧脱落风险，是电气装配环节里不起眼但直接决定设备运行稳定性的基础连接件。从结构设计逻辑来看，整体采用阻燃黑色绝缘基座作为承载主体，基座上的分隔筋将每个接线位独立隔开，相邻接线位之间的爬电距离满足低压电器的安全间距要求，能有效避免不同电位导线之间的飞弧、短路问题，基座底部设置的定位凸台可以直接卡入标准导轨或者设备安装板的预留卡槽，不需要额外做复杂的定位结构，装配时能快速对齐安装孔位。每个接线位上部采用带压线板的螺丝锁紧结构，锁紧时压线板会均匀压合在导线线芯上，

　　不会像直接用螺丝顶压线芯那样造成单股线芯断裂、多股线芯散丝的问题，适配1.5平方到6平方的多股铜芯导线，额定载流能力可以满足25A等级的配电回路需求，下部的焊针或者插片结构可以直接焊接在PCB板上，也可以搭配插套实现快速插拔，适配不同的装配工艺需求。外形尺寸上，五位整体长度控制在50mm左右，宽度13mm，高度16mm，安装时相邻端子之间不需要预留额外的操作间隙，整体占用柜内空间很小，接线操作时只需要用十字螺丝刀从上往下拧动锁紧螺丝，不需要侧向操作，在柜内布线空间紧凑的场景下也能顺利完成接线作业。绝缘基座的边角都做了R1.5的圆角处理，没有尖锐的飞边棱角，装配时不会划伤操作人员的手部，也不会磨损导线的绝缘层，

　　基座上每个接线位旁预留了标识刻印区域，可以直接打印回路编号，方便后期运维时的线路排查。设计时特意将螺丝的下沉深度做了优化，锁紧后螺丝顶端不会高出基座上表面，避免相邻导线的裸露部分碰到螺丝头造成短路，压线板的表面做了防滑滚纹处理，压合导线时能增加摩擦力，即使设备运行过程中有持续振动，导线也不会出现松脱移位的情况。基座底部的安装卡扣做了弹性设计，拆卸时只需要用一字螺丝刀撬动卡扣就能从导轨上取下，不需要拆除整个安装导轨，后期维护更换十分便捷。
