立式堆叠式现金存取款机芯模块结构设计

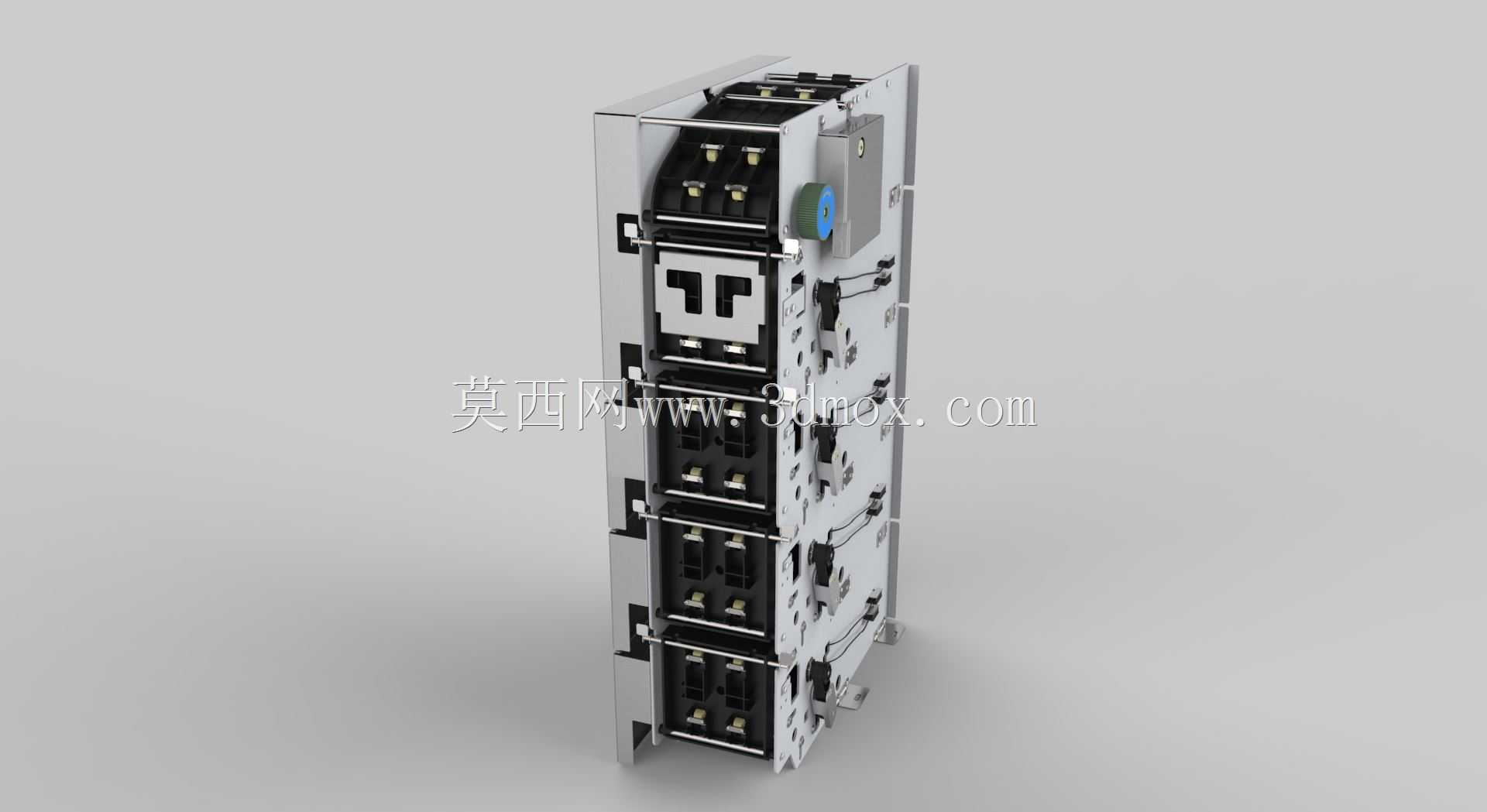

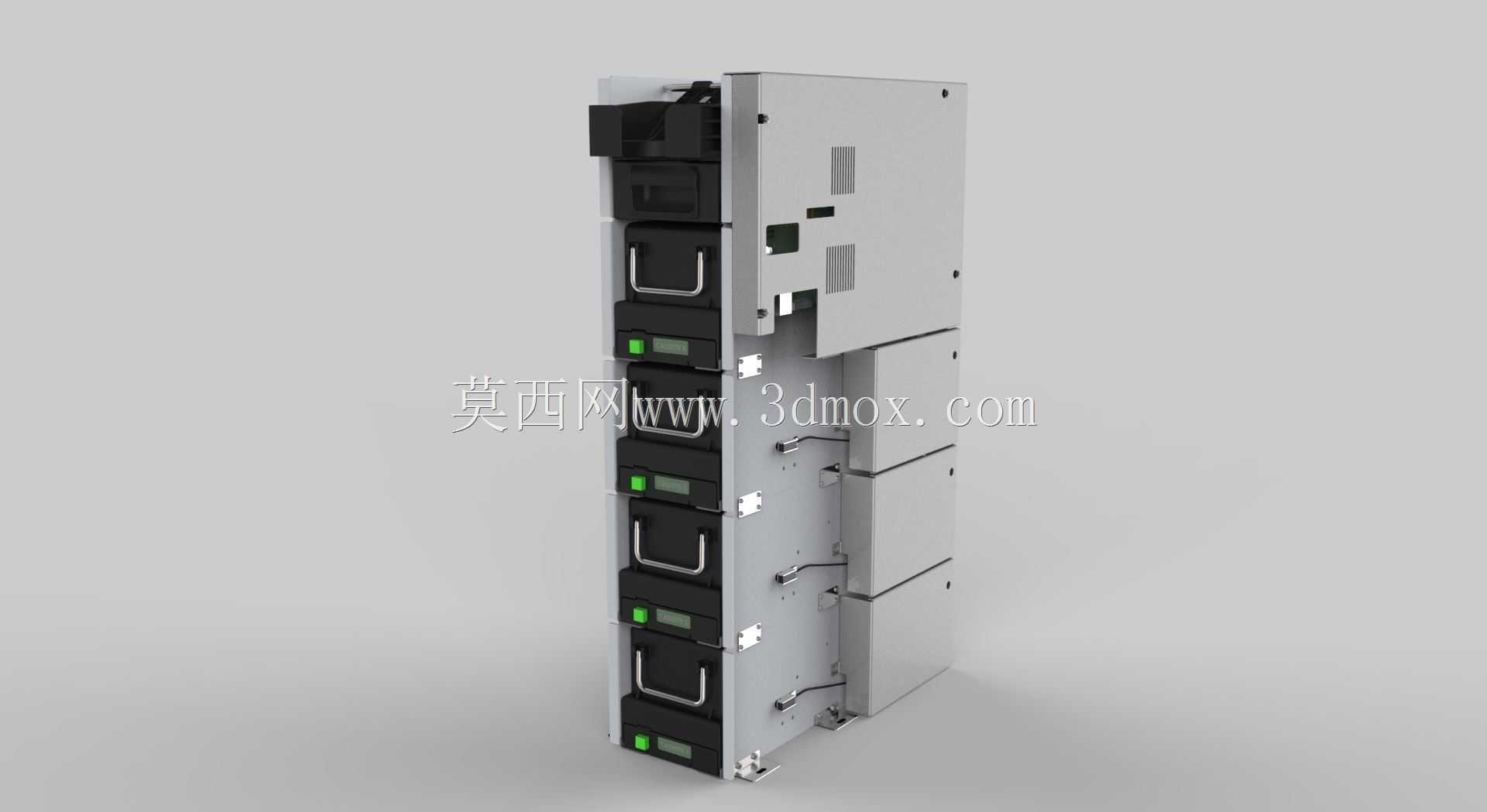

　　这款VCDM400立式现金处理模块，主要适配自助金融终端、自动售货机现金收付场景，可独立完成纸钞的识别、暂存、堆叠存储与出钞动作，是自助现金交易设备的核心功能单元。从结构布局来看，整体采用竖置多仓堆叠设计，单模块集成四个独立钞箱单元，每个单元自带独立的钞道传动、状态指示与锁止结构，可分别实现不同面额纸钞的分类存储，或是区分回收钞、待出钞的仓位划分，适配多场景下的现金流转需求。

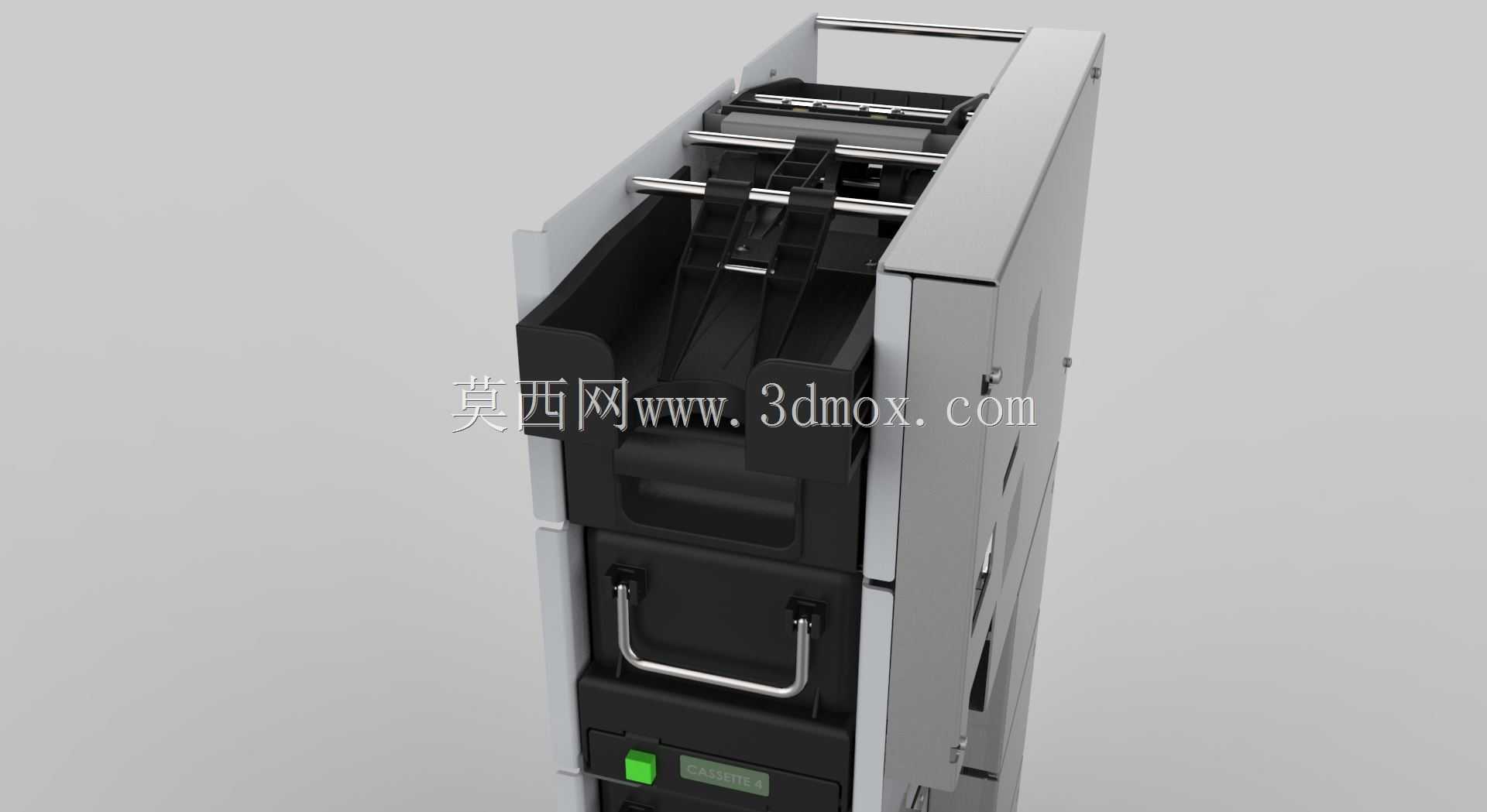

　　设计阶段优先考虑了设备内嵌的安装适配性，整体外轮廓采用规整长方体构型，侧面预留标准化安装孔位与走线槽位，可直接嵌入自助终端的设备柜体内部，安装边界适配常规自助终端的内部安装空间，无需额外定制转接支架。模块正面设置快拆式维护面板，日常运维时无需将整个模块从柜体中拆除，即可打开面板完成钞箱更换、卡钞清理等常规操作，大幅降低现场运维的时间成本。

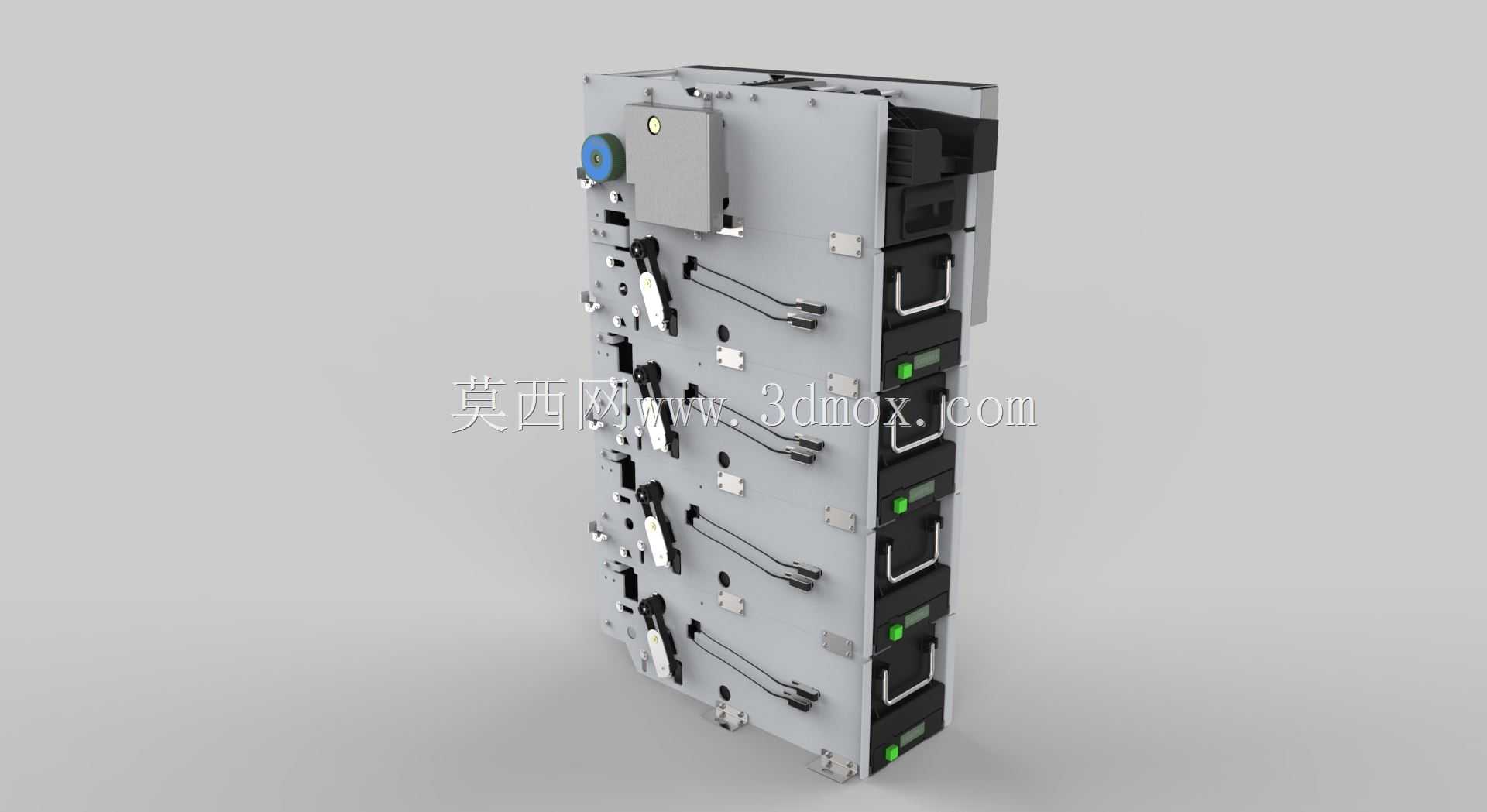

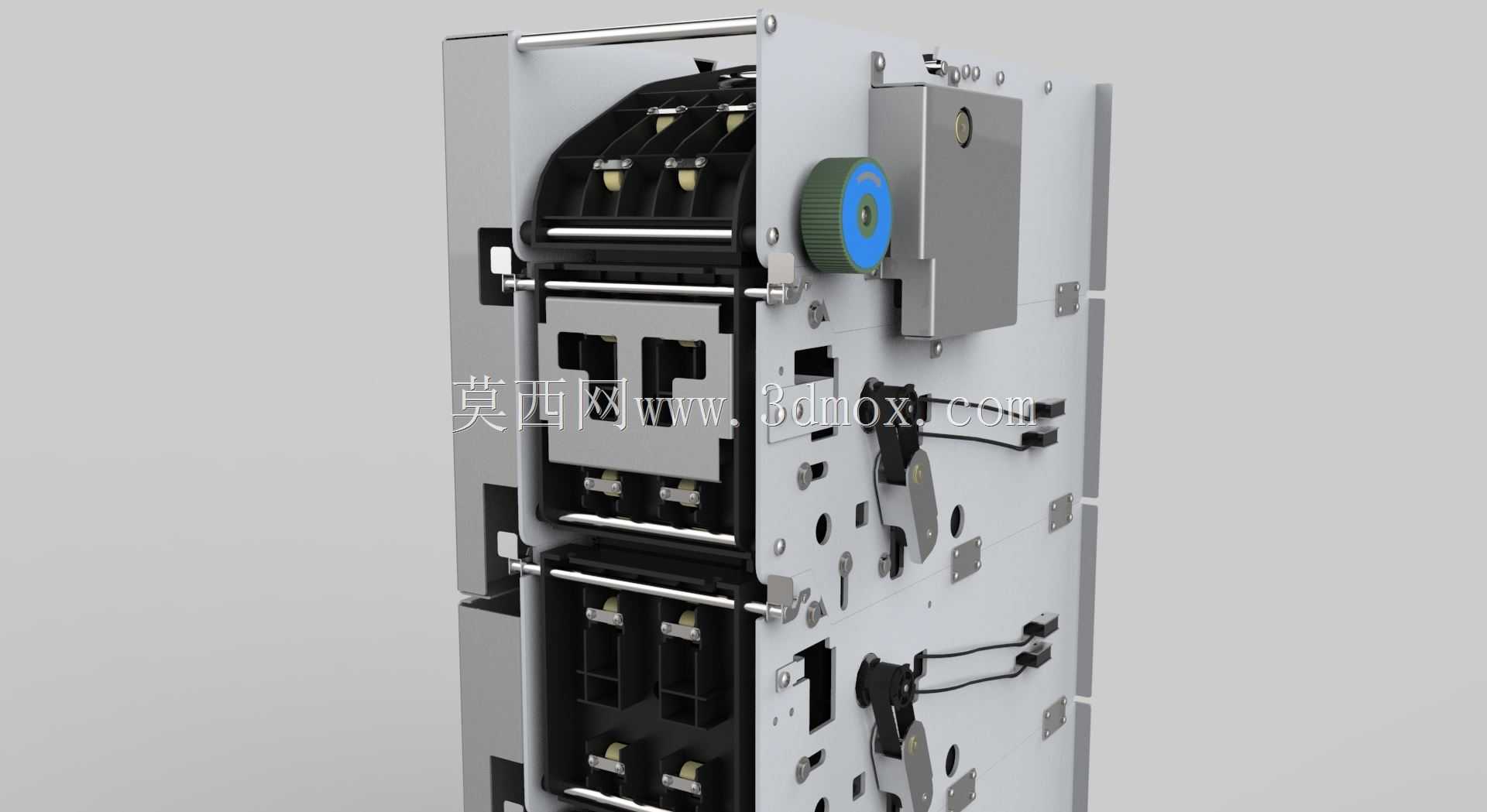

　　每个钞箱单元都配置独立的传动辊组与检测传感器，纸钞进入钞道后先经过识别区完成面额、真伪校验，再根据交易指令分配至对应钞箱存储，或是从对应钞箱送出至出钞口，钞道内部的导向件采用低摩擦耐磨材质，减少纸钞传输过程中的卡滞概率，同时降低长期运行的部件磨损。模块侧面的锁止结构可实现整组模块的快速固定与拆卸，设备组装时可先完成模块内部的传动调试，再整体装入终端柜体，提升产线装配效率。

　　从功能实现逻辑来看，模块的分层堆叠设计将钞箱沿竖直方向排布，相比水平排布的同规格机芯，可减少30%左右的水平方向占用空间，适配厚度更薄的自助终端柜体设计，适配商圈、社区等点位对自助设备占地空间的严苛要求。每个钞箱的容量经过优化设计，单仓可容纳常规流通纸钞约2000张，满仓状态下可支持千次以上的小额现金交易，减少运维补钞、清机的频次。模块对外的电气接口采用标准化接插件，可直接对接主流自助终端的主控系统，无需额外定制转接电路，缩短设备开发的适配周期。

　　结构细节上，钞道的进出钞口设置有防异物挡板，非交易状态下挡板闭合，可避免灰尘、杂物进入钞道影响传感器识别精度，同时具备一定的防撬防护能力。模块外壳采用冷轧钢板折弯成型，拼接处采用无缝焊接工艺，整体结构强度可满足运输、安装以及长期运行过程中的抗形变要求，避免因柜体形变导致钞道错位引发的卡钞故障。状态指示灯设置在每个钞箱的正面位置，运维人员无需打开设备柜门，即可通过指示灯状态快速判断对应钞箱的满钞、缺钞、故障状态，提升运维排查效率。
