行星齿轮传动机构三维结构设计

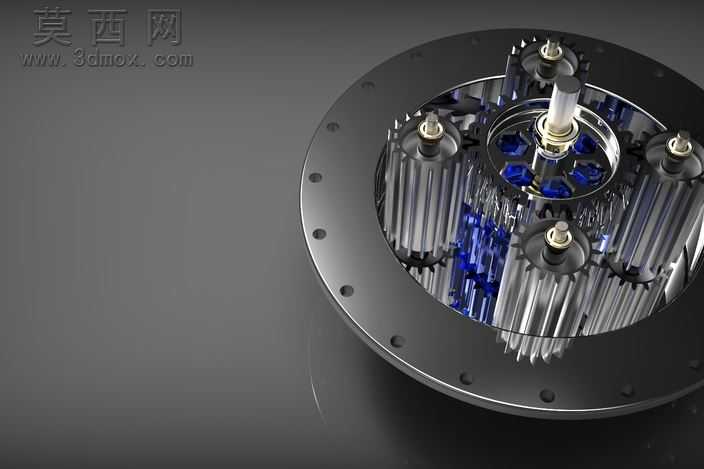

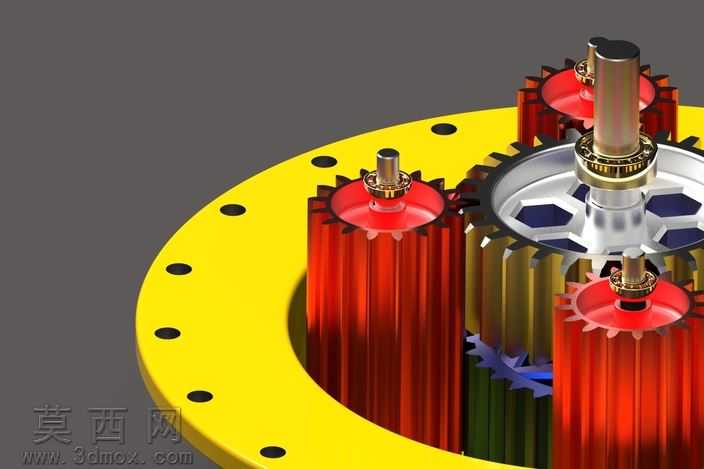

本作品为行星齿轮传动机构的三维设计成果，建模过程严格遵循行星轮系的机械传动原理，先完成核心参数的计算匹配，确定太阳轮、行星轮、内齿圈的模数、齿数、压力角等核心几何参数，保证各轮齿啮合的重合度符合传动平稳性要求。建模阶段采用参数化建模方式，先构建单个轮齿的渐开线齿廓，通过阵列、布尔运算完成各齿轮基体的成型，再逐一添加轮轴、轴承、定位连接件等附属结构，确保每一处装配间隙都符合实际机械装配的公差要求，避免出现干涉错位的问题。材质设置上，针对不同零件的功能属性匹配对应材质：传动齿轮主体采用合金结构钢材质，调整金属粗糙度参数还原机加工金属的哑光金属质感，对齿面啮合区域做轻微的高光处理体现加工精度；中心主轴采用调质钢材材质，表面添加细微的磨削纹理；内齿圈外侧的连接法兰做发黑处理的材质表现，还原工业零部件的真实表面处理效果；行星轮的定位端盖添加红色阳极氧化的材质效果，区分不同功能组件的同时提升视觉辨识度。渲染阶段采用三点布光方案，主光源从斜上方投射突出齿轮的齿廓结构与层级关系，辅助光源补亮暗部避免齿根区域出现死黑，环境光添加微弱的反射效果，让金属零件的表面呈现自然的环境反射，清晰展现整个轮系的层级装配关系：中心太阳轮作为动力输入端，周边均匀排布的行星轮同时与太阳轮、外侧固定内齿圈啮合，行星架作为动力输出端，完整还原行星齿轮传动同轴输入输出、大传动比、结构紧凑的核心特点。设计过程中重点优化了行星轮的均布定位结构，保证多个行星轮受力均匀，同时对各零件的倒角、安装孔、定位卡槽等细节结构做了完整还原，既保证模型的视觉展示效果，也能直观体现行星齿轮传动的工作原理与结构组成，可用于机械原理教学演示、传动方案选型参考等场景。
