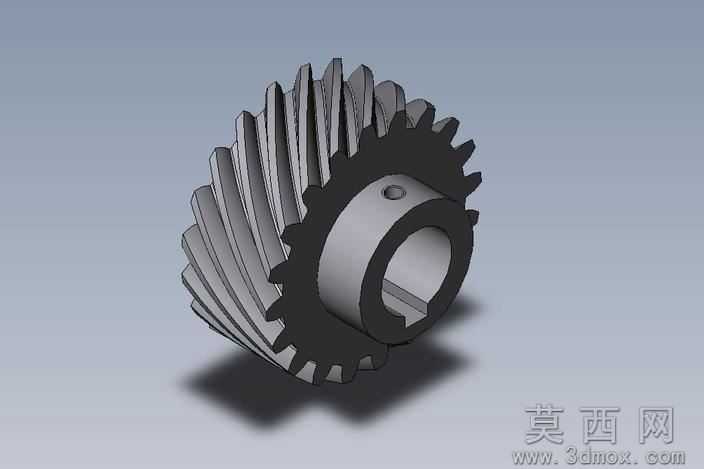

本作品为交错轴啮合的螺旋齿轮组三维建模成果,建模过程依托参数化设计逻辑完成,首先依据齿轮啮合的基础几何学原理,确定两个配对螺旋齿轮的法向模数、螺旋角、齿数、压力角等核心设计参数,确保两齿轮在交错轴工况下能够实现正确的啮合传动,避免出现根切、干涉等传动缺陷。建模阶段首先绘制齿轮的齿坯基体特征,通过旋转凸台命令生成带中心安装孔、键槽的齿轮轮毂结构,其中轮毂部分设计有定位顶丝孔,用于齿轮与传动轴的轴向周向双重固定,保证传动过程中齿轮不会发生窜动或打滑。齿形部分采用参数化渐开线绘制方式,通过方程式驱动生成精确的渐开线齿廓曲线,再根据螺旋角参数对齿廓进行螺旋扫描切除,逐一生成单个轮齿特征后通过圆周阵列完成整圈轮齿的构建,过程中反复校验齿面的啮合间隙,确保两齿轮装配后齿侧间隙处于合理范围,既不会出现卡滞也不会因间隙过大产生传动冲击。材质渲染阶段,为齿轮赋予合金钢材质效果,添加金属磨砂质感与表面倒角的高光反射效果,还原真实机械加工后齿轮零件的表面质感,同时对啮合接触面做了轻微的做旧效果处理,模拟齿轮啮合传动后的接触痕迹,提升模型的真实感。结构设计上,两个齿轮采用不同的螺旋角与齿数配比,可实现特定传动比的交错轴运动传递,中心孔的键槽采用标准平键槽尺寸设计,可直接与标准传动轴配合安装,轮毂的厚度、轮缘的厚度均经过结构强度校核,保证在传递额定扭矩时不会发生结构变形。整体建模过程严格遵循机械设计规范,所有特征尺寸均符合齿轮传动的设计标准,模型装配关系准确,可直接用于传动机构的运动仿真、装配干涉检查以及后续的工程图导出工作,能够直观展示交错轴螺旋齿轮的啮合原理与结构细节。
