卡通火星人马文潮玩手办结构设计

　　本次完成的卡通形象结构设计，面向潮玩手办、桌面装饰摆件的实际生产场景，可直接适配注塑开模、3D打印打样的量产需求，也可作为文创周边衍生产品的结构基准使用。设计过程中优先还原角色的经典视觉特征，同时兼顾实体产品的装配合理性与结构强度，避免纯外观建模带来的生产落地障碍。整体造型采用分件式设计思路，将头盔、躯干、四肢、装饰羽片拆分为独立可装配的结构单元，各部件之间预留0.15mm的装配间隙，适配ABS、PVC等常用玩具材质的注塑公差要求，也可直接用于光固化3D打印的分件输出，无需二次修整即可完成拼接组装。外形轮廓严格贴合角色的经典比例，整体站立高度控制在120mm左右，底座接触面直径35mm，放置于桌面时重心落在支撑面中心区域，

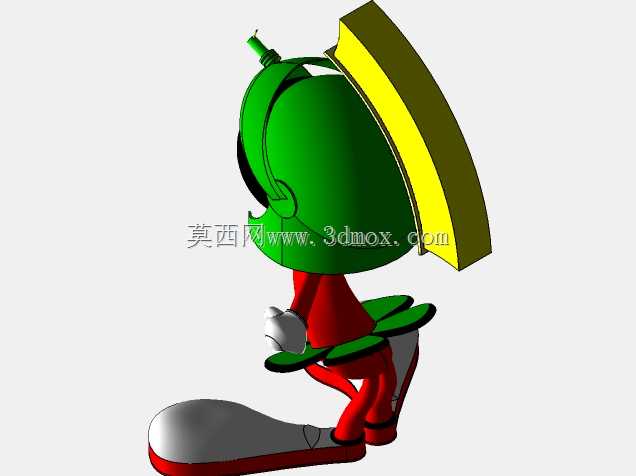

　　静态摆放倾斜15度范围内不会出现倾倒问题，满足日常陈列的稳定性要求。头部的绿色头盔部分做了均匀壁厚处理，壁厚控制在2mm，边缘做R0.8的圆角过渡，避免注塑过程中出现缩水、尖角应力集中的问题；头盔顶部的黄色装饰羽片采用薄型加强筋结构，背面增设0.5mm厚的网格状加强筋，在保证1.2mm轻薄视觉效果的同时，避免运输、把玩过程中出现断裂问题。躯干部分的红色主体与白色手套、鞋履部分做了插榫定位结构，插榫直径3mm，插入深度6mm，装配后可通过环保胶水粘接固定，也可根据可动玩具需求调整为转轴结构，适配不同定位的产品需求。手部握持的道具部件与手掌之间做了嵌入式定位槽，定位槽深度2mm，装配后无明显缝隙，保证外观的整体性。

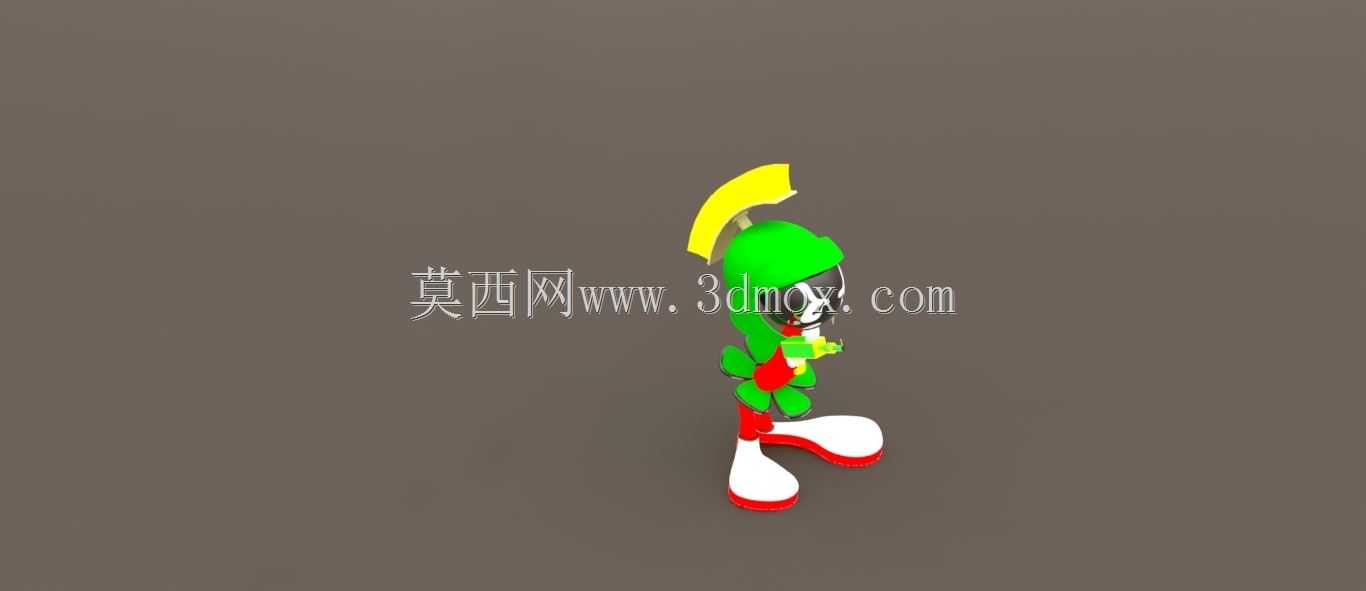

　　各部件的分模线全部设置在视觉非主视面，沿结构轮廓的自然走向布置，最大程度降低后期打磨、喷涂的处理工作量。设计过程中同步考虑了表面喷涂的分色边界，不同颜色的部件接触面做了0.2mm的错位台阶，避免喷涂过程中出现串色问题，提升量产时的涂装良率。足部的红白配色区域做了清晰的结构分界，无需额外做遮罩处理即可完成分色喷涂，适配小批量定制生产与大规模量产的不同工艺需求。整体结构无倒扣、无薄壁死角，所有曲面均做G2连续过渡，既保证了外观的流畅性，也满足模具加工的刀具路径要求，无需额外做电极清角处理即可完成模具加工。
