立式多悬臂卷材承托存放支架结构

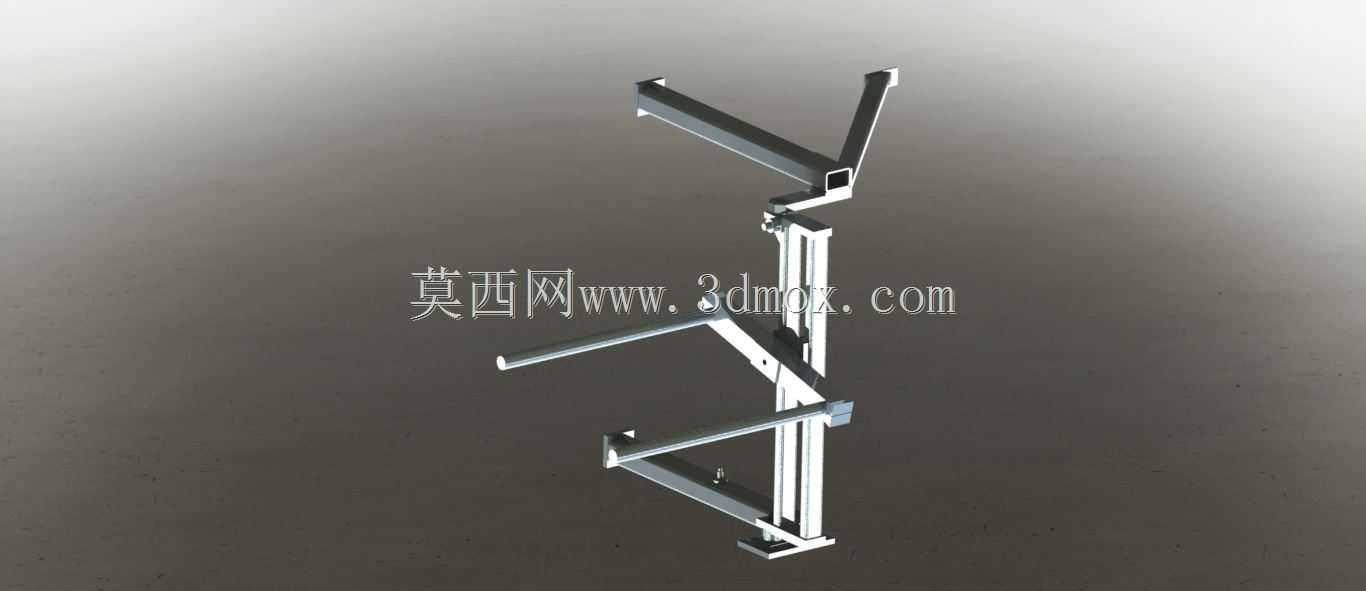

　　这款立式多悬臂承托支架，主要面向卷材类物料的车间暂存、工位侧旁物料周转存放场景，在卷材加工、包装物料预处理、纺织面料裁切等作业环节中，可就近放置在设备操作侧，减少作业人员往返仓储区取料的动线长度，降低物料转运的辅助作业时长。从结构设计逻辑来看，整体采用单根竖向主立柱作为核心承载基体，所有承托悬臂均通过抱箍式锁紧结构与主立柱连接，这种连接方式的优势在于可根据存放卷材的幅宽、卷径尺寸灵活调整各层悬臂的安装高度与周向角度，适配不同规格卷材的存放需求，避免固定层距支架无法适配异规格卷材的问题。主立柱底部设计有方形安装底板，底板上预留四个螺栓安装孔，可通过膨胀螺栓与混凝土地面固定，也可通过压板螺栓固定在车间钢制平台面上，

　　安装时需保证主立柱的垂直度偏差不超过千分之二，避免单侧承重过大导致支架倾斜。各悬臂均采用矩形空心型钢加工成型，悬臂末端设计有向上的折边挡块，可防止放置在悬臂上的卷材沿悬臂轴向滑出，折边高度控制在30mm，既能够起到可靠的限位作用，又不会对卷材的上下取放造成干涉。上层两个呈V型布置的悬臂，主要用于承托大卷径、大重量的整幅卷材，V型夹角设置为120度，可让卷材圆柱面与两个悬臂同时接触，分散承重应力，避免单悬臂承重导致的卷材局部变形；下层三个平行布置的悬臂，主要用于存放小卷径的余料、分切后的窄幅卷材，各悬臂之间的水平间距预留有150mm的操作空间，方便作业人员手动取放小卷物料。整体结构未设置多余的装饰性构件，

　　所有型材连接处均采用满焊焊接处理，焊后打磨焊渣并做防锈喷涂处理，可适应车间内多粉尘、少量切削液飞溅的作业环境。在安装边界上，主立柱总高度控制在1.8米，上层悬臂最大外伸长度为400mm，下层悬臂最大外伸长度为350mm，安装时需保证支架最外侧与周边设备、通道的安全距离不小于200mm，避免物料取放时与周边物体发生碰撞。单根悬臂的额定承重设计为50kg，整架额定总承重为200kg，存放物料时需遵循上轻下重的原则，大重量卷材放置在下层悬臂，小重量卷材放置在上层悬臂，保证整体重心稳定，降低支架倾覆风险。
