发动机配套防尘真空帽结构设计

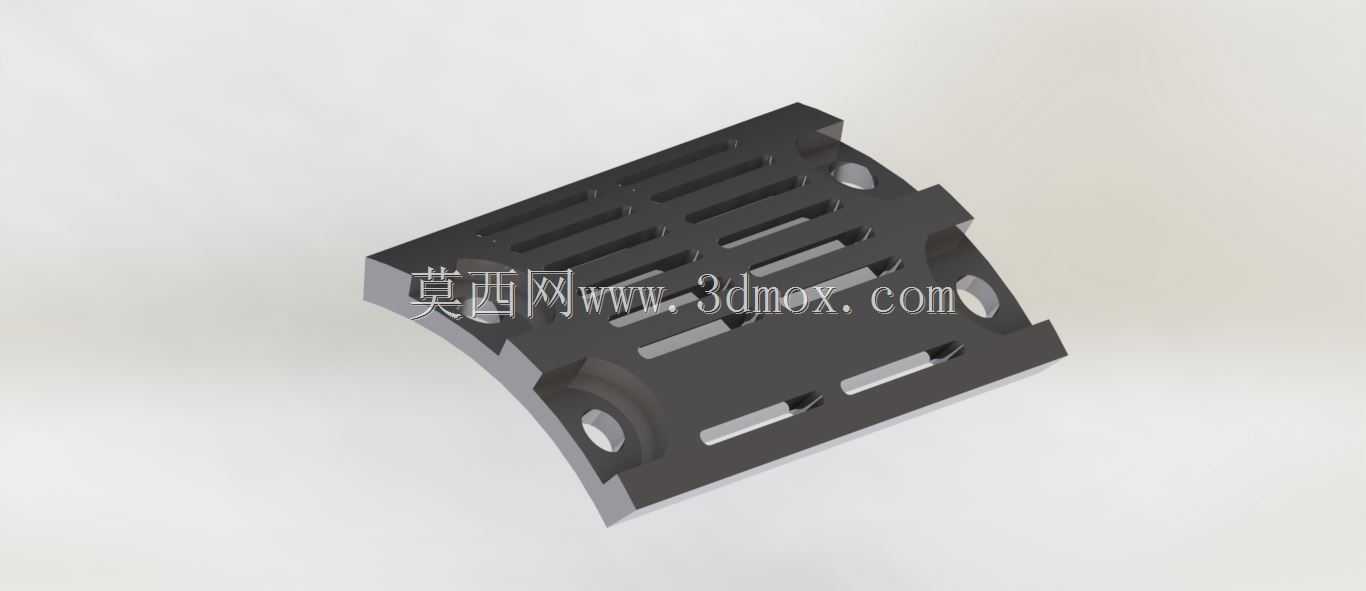

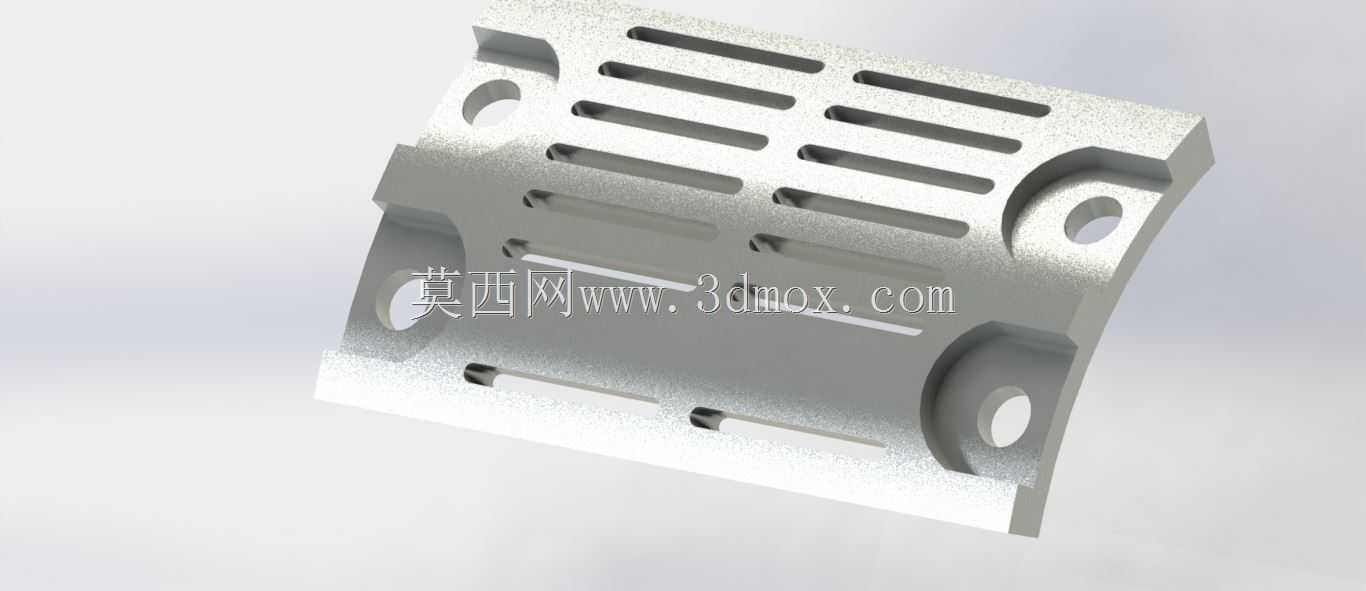

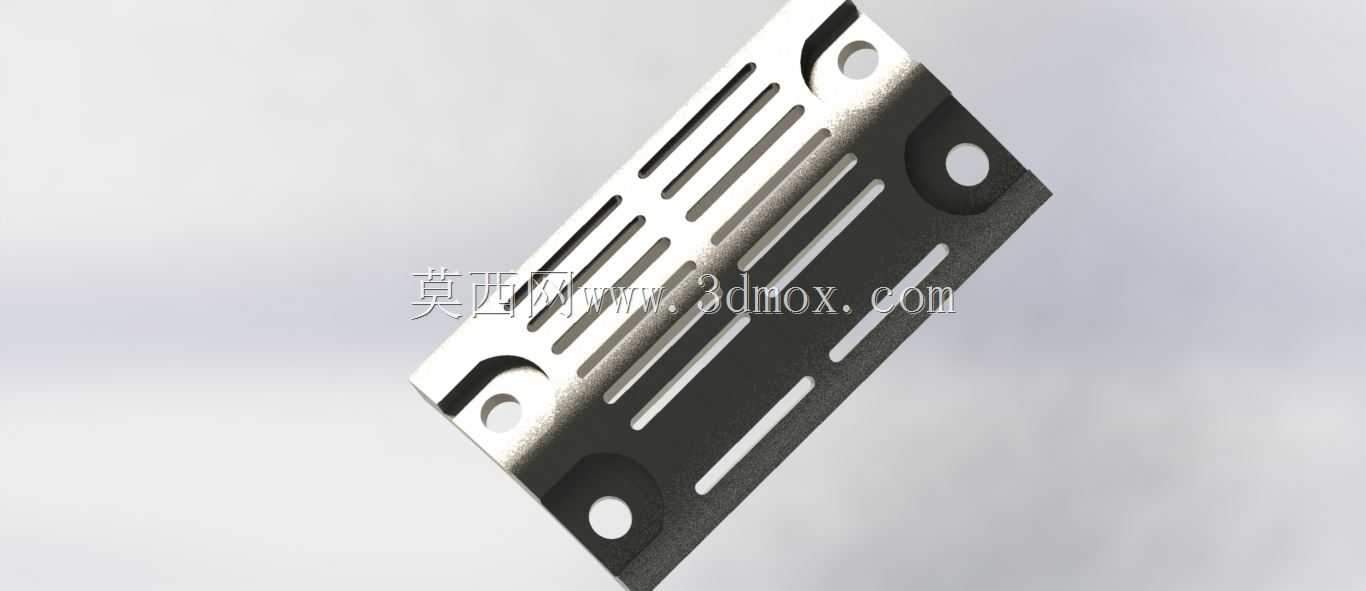

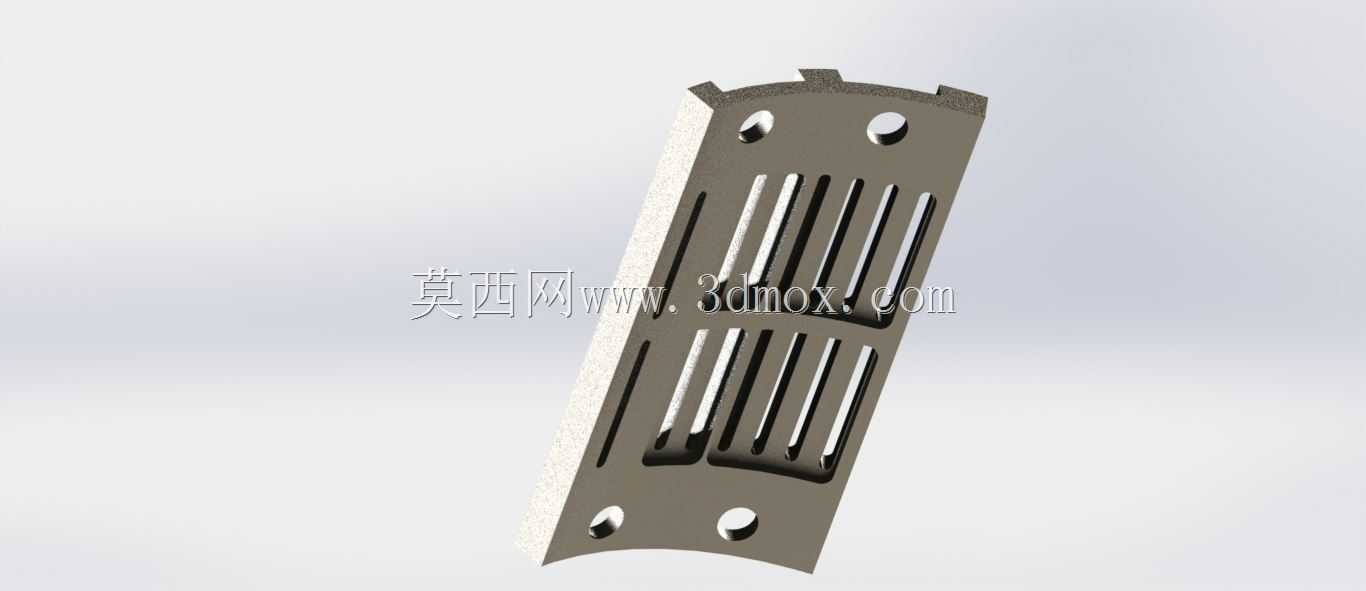

　　这款真空帽结构件主要配套于从动发动机总成的防尘防护场景，在发动机周边的负压管路接口位置承担密封防尘、阻隔外界杂质侵入的核心作用，避免运行过程中粉尘、碎屑随气流进入真空管路造成阀件卡滞、气路堵塞等故障。从结构设计来看，主体采用平板式安装基体，四个角位预留了沉头安装孔，孔位的同轴度公差控制在0.05mm以内，可直接通过标准螺栓完成与发动机周边安装基面的固定，安装面的平面度要求达到Ra1.6，保证装配后与贴合面之间无多余间隙，避免出现密封失效的问题。基体表面均匀排布了多组长条形通槽，这类槽体结构并非减重设计，而是在保证结构整体刚性的前提下，平衡气路内外的微压差，避免长期负压状态下结构件出现形变，同时槽体的边缘做了R0.3的圆角处理，

　　去除加工毛刺的同时，减少气流通过时产生的紊流噪音。结构的侧边做了15度的倒角过渡，既可以在装配过程中起到导向作用，避免安装时刮伤配套的密封胶圈，也能减少零件在运输、装配过程中因磕碰产生的边缘崩缺问题。从安装边界来看，零件整体长宽尺寸控制在120mm*60mm范围内，厚度为3mm，安装孔的中心距分别为100mm和40mm，适配多数小排量从动发动机的真空接口周边安装空间，不需要对原有发动机的周边结构做额外改造即可直接替换装配。设计过程中充分考虑了发动机舱的工作环境，结构本身没有多余的突出特征，不会和周边的线束、管路产生运动干涉，同时整体结构采用等壁厚设计，在注塑或者冲压加工过程中不会出现壁厚不均导致的变形、缩痕问题，适合批量加工生产。

　　零件的密封配合面预留了0.2mm的胶圈安装余量，配套标准O型圈即可达到IP54以上的防尘等级，能够满足发动机在多尘、颠簸工况下的长期使用需求，日常维护过程中仅需拆卸四个固定螺栓即可完成更换，不需要拆解周边其他附属部件，维护操作门槛较低。
