带波纹缓冲段90度金属弯管结构设计

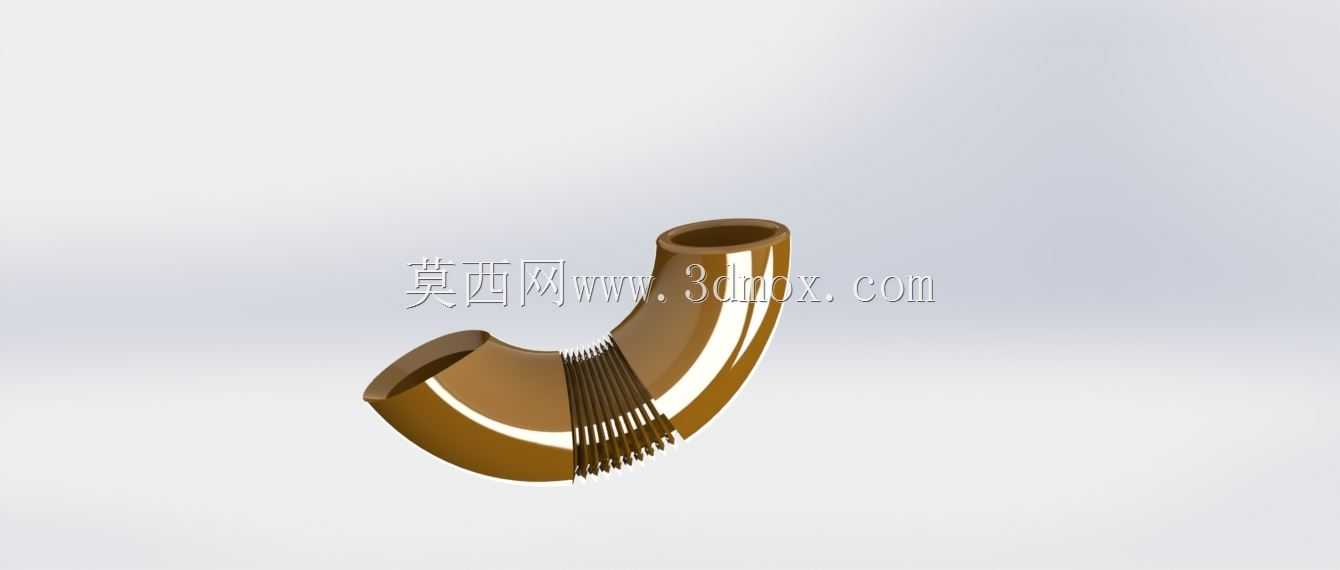

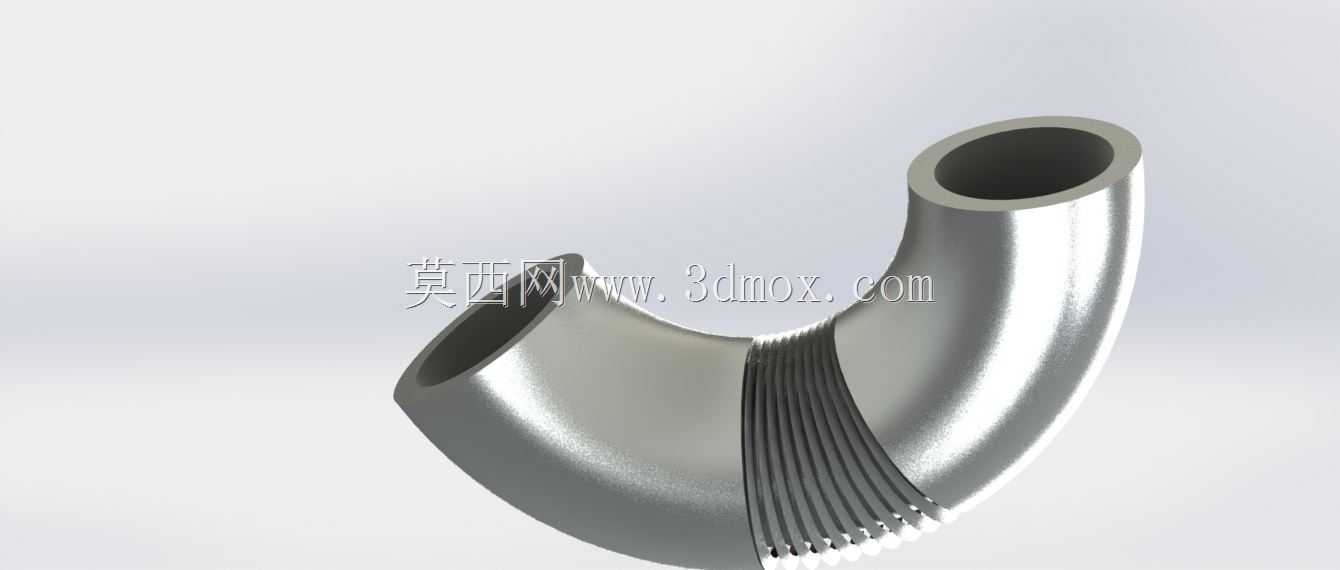

　　这款90度弯管结构常被应用在小型热力设备排烟、低压流体输送的管路转向节点，在民用采暖炉、小型工业热风设备、移动式发电机组的排气路径中十分常见，相比常规直角弯头，它在弯折中段增设的环形波纹段能有效抵消管路热胀冷缩产生的形变应力，避免管路长期受温度交变影响出现焊缝开裂、接口松脱的问题。从结构设计逻辑来看，弯管整体采用等通径中空结构，两端管口保持同轴垂直布局，管口端面预留了标准对接余量，可直接适配同管径的金属直管、卡箍接头或是法兰连接件，安装时无需额外做变径处理，能减少管路转接的压力损失。波纹段的排布密度经过受力校核，每道环形凸起的弧度都做了圆滑过渡，没有应力集中的锐角结构，既可以在管路受外力震动时提供一定的形变补偿量，

　　也不会因为褶皱结构造成管内流体、烟气的流通阻力陡增，日常使用中积灰、积液残留的概率也远低于褶皱式波纹管。在实际安装场景中，这类弯管的安装边界需要预留出对应弯折半径的操作空间，两端接口的对接面要保证同轴度偏差不超过管径的千分之五，避免强行对接给波纹段施加额外的装配应力；如果应用在排烟场景，安装时可以让波纹段处于弯折的下侧位置，减少冷凝水在波纹凹槽内的长期积存，延长管件的使用寿命。不同于普通冲压弯头的刚性结构，这款带缓冲段的弯管在管路系统中同时承担转向、应力补偿两个功能，在一些有小幅震动的设备配套管路中，甚至可以省去额外加装软连接的步骤，简化管路整体布局，降低整体装配成本。建模过程中，弯管的主体壁厚保持均匀一致，波纹段的壁厚与主体管段保持统一，没有做局部减薄处理，保证整体结构强度一致，两端管口的内径公差控制在常规管路配合的公差范围内，可直接适配常规的管路密封件，不需要额外定制密封配件。
