三维空间鼠标控制器结构设计

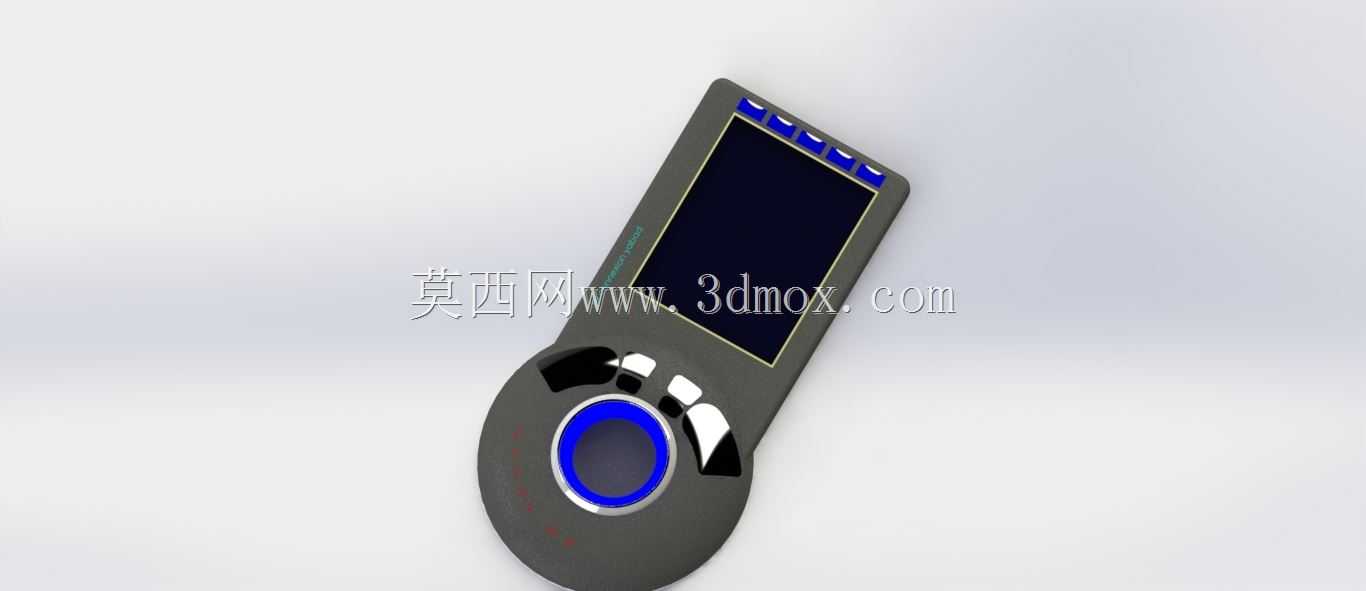

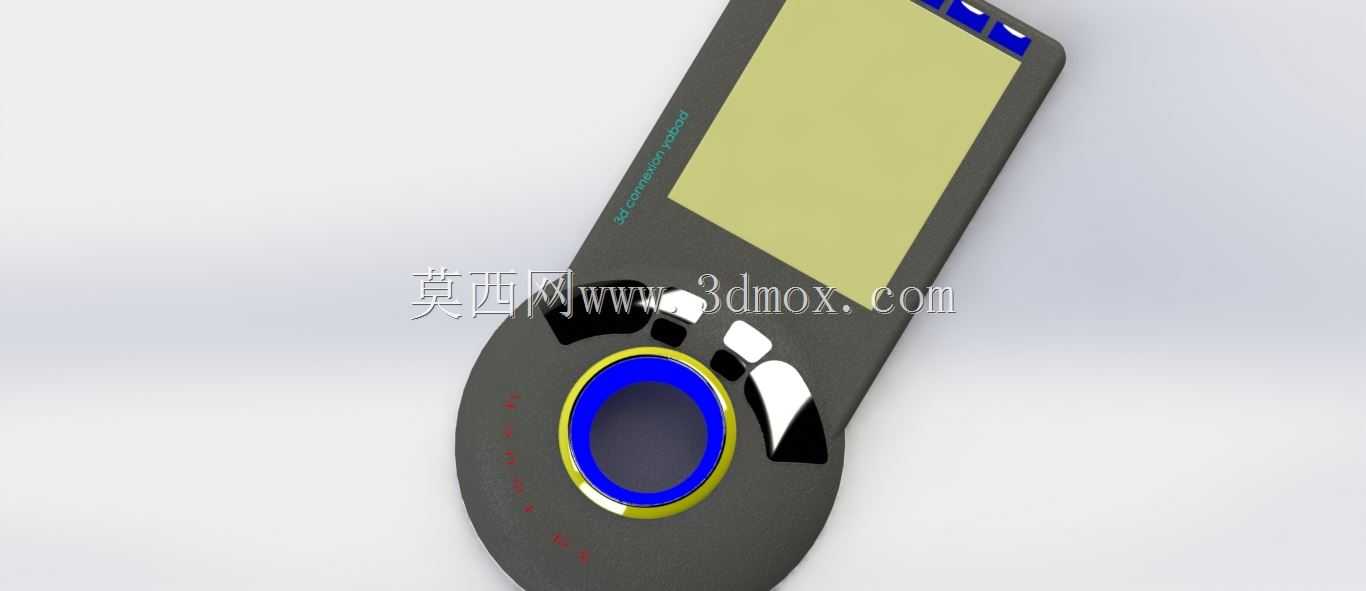

　　这款空间操控外设的设计初衷，是解决传统鼠标在三维建模、虚拟装配、三维场景浏览场景下的操作效率痛点，在三维设计工作流中，常规平面鼠标仅能实现两个轴向的位移控制，旋转、缩放、视角平移等操作需要配合键盘快捷键反复切换，长时间操作易产生操作疲劳，且视角切换的连贯性不足，影响设计过程中的空间判断效率。该设备采用分体式握持结构，下半部分为圆形操控基座，内置多轴磁感应传感模块，上半部分为带显示屏的狭长握持柄，握持柄顶部排布四个功能快捷按键，可根据不同设计软件自定义映射常用操作指令，比如视图切换、确认选择、缩放锁定等功能，减少手部在键盘与鼠标之间的移动频次。从结构设计层面来看，圆形操控基座的环形操控区采用阻尼适中的转动+按压复合结构，

　　可同时识别X/Y/Z三个轴向的位移输入与绕三个轴向的旋转输入，六自由度的信号采集能直接映射三维软件中的视角操控逻辑，使用者单手握住设备时，拇指可自然落在握持柄的按键区域，手掌根部贴合圆形基座的上表面，手指可自然搭在环形操控区，操作时无需大幅抬动手臂，仅靠手指与手腕的小幅度动作即可完成全视角的调整。设备的外形尺寸经过多轮人机工程校核，握持柄长度适配成年人手掌的握持跨度，圆形基座的直径控制在桌面摆放不占用过多操作空间的范围，底部设置防滑橡胶垫，放置在常规办公桌面上时，正常操作力度下不会出现滑移，安装边界无额外凸起结构，可直接放置在键盘侧方的常规桌面空余区域，无需额外固定支架。设备正面的小型显示屏可实时显示当前连接状态、自定义配置档位，

　　切换不同软件的操作配置时可直接通过屏幕反馈确认状态，避免盲操作出现的配置错误。在实际工业设计、机械建模、三维动画制作的工作场景中，这类设备可将视角调整的操作效率提升百分之四十以上，尤其是在进行大型装配体的干涉检查、复杂曲面建模的视角调整过程中，连贯的六自由度操控能让设计者的空间思路不被频繁的快捷键操作打断，更好地聚焦于模型本身的结构设计。结构设计过程中，内部电路板采用分层排布方式，传感模块与按键模块分板固定，减少信号之间的干扰，外壳采用ABS注塑成型的分体式卡扣结构，装配时无需额外螺丝固定外壳，后期维护拆解也较为便捷，握持柄与基座的连接位置设置走线防护结构，避免长期转动使用时出现内部线材弯折断裂的问题，所有操作按键的键程经过调校，按压力度适配长时间操作的手感需求，不会出现按键过软误触或者过硬导致手指疲劳的问题。
