多接口光学测试腔体结构设计

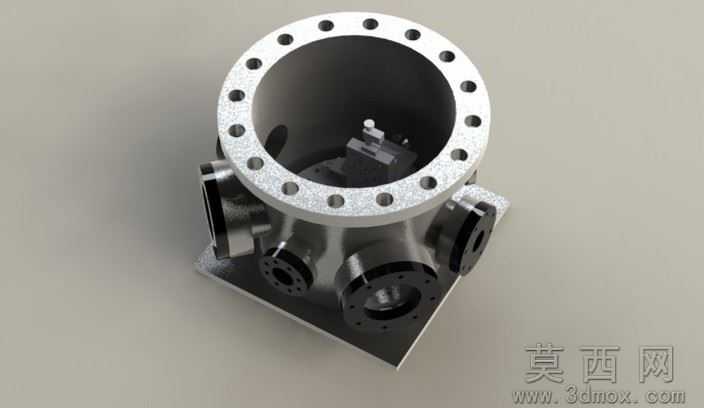

本作品为光学测试用腔体结构，采用三维建模软件完成全参数化设计，整体以立式筒状结构为主体框架，建模过程中严格遵循机械加工工艺规范，对各部位壁厚、安装孔位、接口同轴度均做了精准参数约束，确保模型可直接对接生产加工环节。渲染阶段采用金属材质表现主体腔体，通过调整材质粗糙度、金属度参数还原不锈钢机加工件的哑光金属质感，对法兰端面做了精铣面的材质区分，呈现出机械加工后的平整光洁效果，内部安装位做了暗部光影处理，清晰展现腔体内部的组件安装空间与预留结构。结构设计上，主体腔体顶部设置带均布安装孔的圆形法兰，用于腔体上盖的密封连接，孔位沿法兰圆周等距排布，保证连接受力均匀；腔体侧壁分布多组不同通径的侧向接口，包含大口径观测接口、小口径管路连接接口，各接口均采用法兰连接形式，接口端面预留密封槽结构，可适配光学窗口、管路接头等不同外接组件，满足光学测试过程中光路接入、介质通入、传感器安装等多维度需求；腔体底部设置方形安装底座，底座上预留固定安装孔，可将整个测试腔体稳固安装在测试平台上，避免测试过程中出现晃动偏移。设计思路围绕光学测试场景的实际需求展开，充分考虑光学测试中对腔体密封性、光路同轴度、多组件拓展性的要求，内部预留的光学组件安装位可适配不同规格的光学调整架、镜片固定座，侧壁多接口的布局可满足不同测试光路的搭建需求，既可以作为真空光学测试腔体使用，也可作为常压下的光学实验平台载体，整体结构兼顾刚性与拓展性，所有连接部位的尺寸均符合通用机械安装标准，可与标准光学配件、机械配件直接适配，无需额外做结构修改。建模过程中对各棱角处做了合理的倒角处理，既避免加工过程中出现应力集中问题，也提升了模型渲染的真实感，对内部安装的小型光学固定座做了细节还原，清晰展现其调节结构与安装位置，让整个模型的结构展示更加完整直观。
