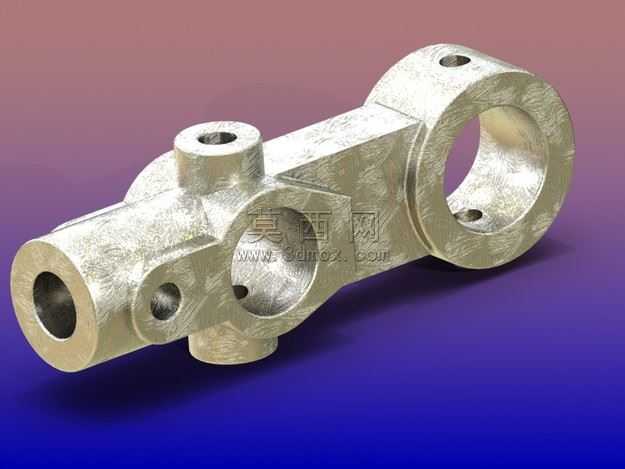

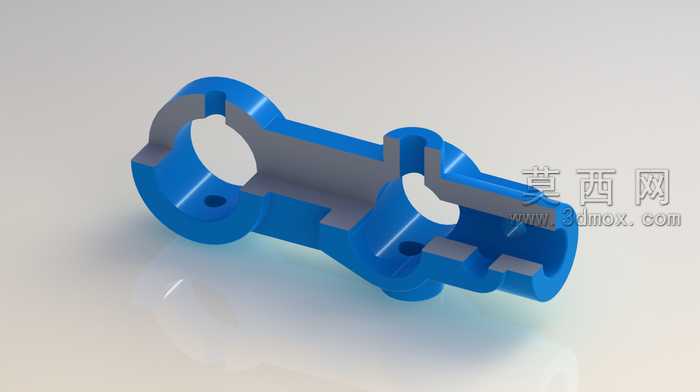

本作品为机械传动系统中使用的多通连接金属杆结构,建模阶段采用参数化特征建模思路,首先以基准轴、基准面搭建定位框架,先绘制主体杆身的拉伸轮廓,通过两侧同轴大尺寸通孔的回转切除特征确定主安装位,再依次构建中部垂直方向的凸台结构,对凸台位置的径向通孔、侧向螺纹安装孔进行分步切除,同时在各孔位边缘添加符合机械加工规范的倒角特征,避免应力集中问题。建模过程中对各特征的尺寸进行关联约束,保证相邻孔位的同轴度、端面垂直度符合机械装配公差要求,所有安装孔的孔径、孔深参数均匹配通用紧固件的装配尺寸,可直接用于装配验证环节。材质设置阶段选用金属合金钢材质,调整材质的漫反射、粗糙度参数还原金属机加工后的哑光金属质感,对孔位内壁、构件端面的加工面单独设置材质参数,区分铣削加工面与非加工面的质感差异。渲染阶段采用影棚级三点布光方案,主光源提供柔和的正面照明勾勒构件整体轮廓,侧方补光消除结构暗部的死黑区域,顶部轮廓光强化金属材质的边缘高光,地面添加微弱的反射效果还原金属构件的真实光影表现,最终渲染效果清晰展现了构件的所有结构细节:包括两端大直径安装环、中部垂直通油/通气孔、侧向紧固螺钉孔、杆身过渡位置的加强结构,各结构之间的过渡圆角自然流畅,既满足了机械结构的强度要求,也兼顾了构件的轻量化设计需求。该结构可用于液压管路连接、传动机构铰接、气动系统通路连接等多个机械场景,建模过程中保留了所有特征的参数化历史,可根据实际装配需求快速调整各段杆长、孔径、凸台位置等尺寸,适配不同的安装工况。
