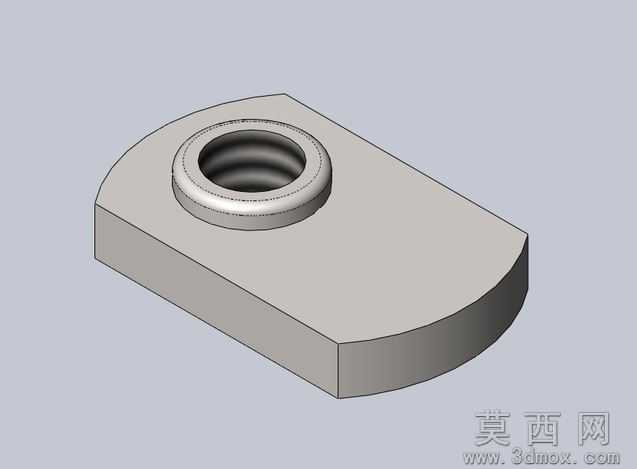

1/4-20UNC偏离中心焊接螺母结构模型

本模型为1/4-20UNC规格偏离中心焊接螺母的三维实体建模作品，建模阶段严格遵循美制统一螺纹标准与焊接螺母的实际生产尺寸规范，首先通过草图绘制完成底座轮廓的精准勾勒：底座采用一端平直、一端圆弧过渡的异形扁钢形态，平直端用于贴合焊接基准面定位，圆弧端可规避安装空间内的结构干涉，整体底座厚度均匀，边缘做了微小的倒角处理以去除锐边，符合五金冲压件的实际加工特征。螺纹凸台部分采用偏心布局设计，凸台中心与底座几何中心存在固定偏移量，可满足特定安装场景下的错位连接需求，凸台外壁设计有环形焊接定位台阶，在实际焊接作业时可快速卡入对应板材的预制孔内，保证焊接位置精度，同时凸台与底座的衔接处做了平滑过渡圆角，既能够降低焊接应力集中的风险，也可避免建模过程中出现特征断裂、曲面破损的问题。内螺纹部分严格按照1/4-20UNC的螺纹参数建模，牙型角、螺距、小径尺寸均符合标准规范，螺纹收尾处做了自然的退刀结构，还原真实攻丝加工的工艺特征。材质渲染阶段选用碳钢镀锌的常用五金材质表现，底座表面赋予哑光磨砂的金属质感，模拟冲压成型后的板材表面肌理，螺纹凸台表面赋予略光亮的镀锌层质感，区分不同加工面的视觉效果，整体渲染无多余花哨装饰，重点突出零件的结构特征与尺寸细节。设计思路上围绕焊接螺母的实际使用场景展开，偏心结构的设计专门针对常规同轴螺母无法适配的狭窄安装空间，在保证螺纹连接强度的前提下，尽可能缩小底座的整体占用面积，底座的平直边可作为焊接定位基准，在批量焊接作业时能够快速对齐安装位置，提升装配效率，模型所有特征均采用参数化建模方式构建，各部分尺寸可根据实际使用需求快速调整，可直接用于焊接工装设计、装配干涉校验、产品展示等多个场景，完整还原了该类非标焊接紧固件的全部结构细节，无多余冗余特征，建模逻辑清晰，特征树层级分明，符合机械三维建模的规范要求。
