1.5Dci发动机涡轮增压装置三维设计

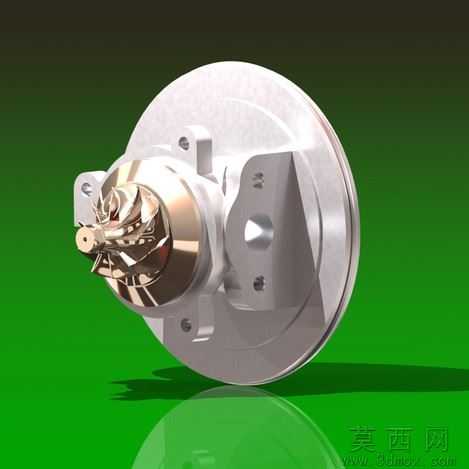

本作品为1.5Dci发动机配套的涡轮增压装置三维建模成果，建模过程依托三维参数化设计思路完成，首先对涡轮增压装置的核心构成进行拆解，将整体结构划分为压气机壳体、涡轮叶轮、中间连接基座、密封端盖、安装固定耳座几个独立模块，逐一完成单体零件的参数化建模后再进行整体装配约束。建模阶段严格遵循涡轮增压装置的实际工作结构逻辑，对涡轮叶轮的曲面叶片采用放样融合的建模方式，精准还原叶片的扭转角度与曲面弧度，保证叶片流道的形态符合空气动力学设计要求；压气机壳体部分采用旋转凸台结合薄壁抽壳的方式完成建模，还原壳体边缘的红色密封环安装槽结构，同时对壳体表面的安装定位孔、螺栓过孔进行精准定位，保证孔位的同轴度与位置度符合实际装配要求。中间连接基座部分重点还原轴承安装位、冷却通道预留结构、密封槽的细节特征，对基座上的三个固定安装耳的角度、厚度、开孔尺寸进行参数化设定，保证装配后整体结构的稳定性。材质与渲染阶段，针对不同零件的实际材质进行区分设置：涡轮叶轮部分采用抛光金属材质，添加细微的金属磨砂纹理与环境反射效果，还原铝合金叶轮的金属质感；压气机壳体采用哑光浅灰色工程塑料与金属结合的复合材质，边缘密封环设置为高饱和度红色橡胶材质，通过材质粗糙度、反光度的参数调整，区分不同部件的材质差异；基座部分采用铸铝材质，添加细微的铸造纹理质感，还原金属铸件的表面特征。渲染阶段采用柔和的影棚布光方式，通过主光源、补光源、轮廓光的搭配，突出装置的结构层次感与材质细节，在装置下方添加柔和的投影效果，提升整体渲染的真实感。装配过程中严格遵循实际机械装配的约束关系，对叶轮与基座的旋转配合、壳体与基座的同轴配合、安装耳的定位配合逐一添加约束，保证整体模型不存在干涉问题，完整还原涡轮增压装置的真实结构形态，清晰展现其内部叶轮结构与外部壳体、安装结构的连接关系，可用于汽车动力部件的结构展示、原理教学以及相关改装设计的参考使用。
