49升容量卧式燃油存储箱体结构设计

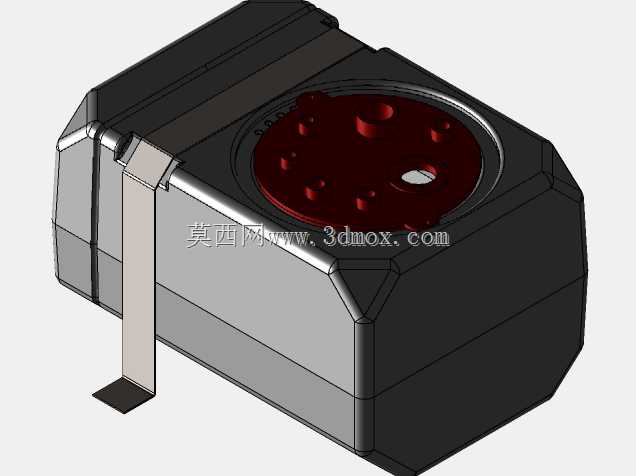

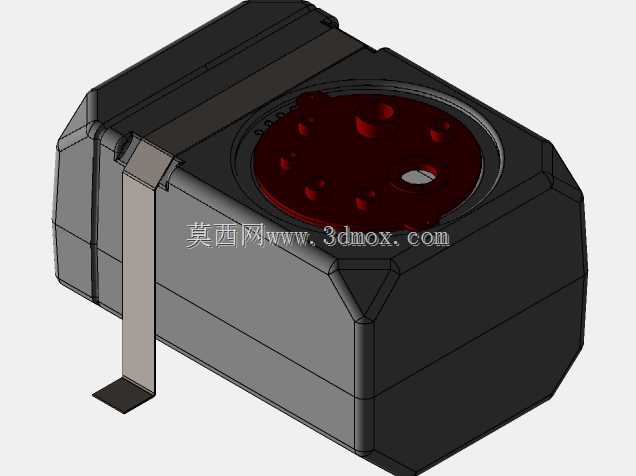

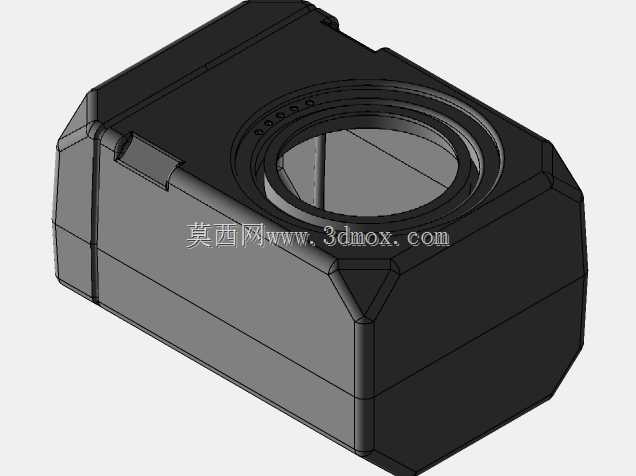

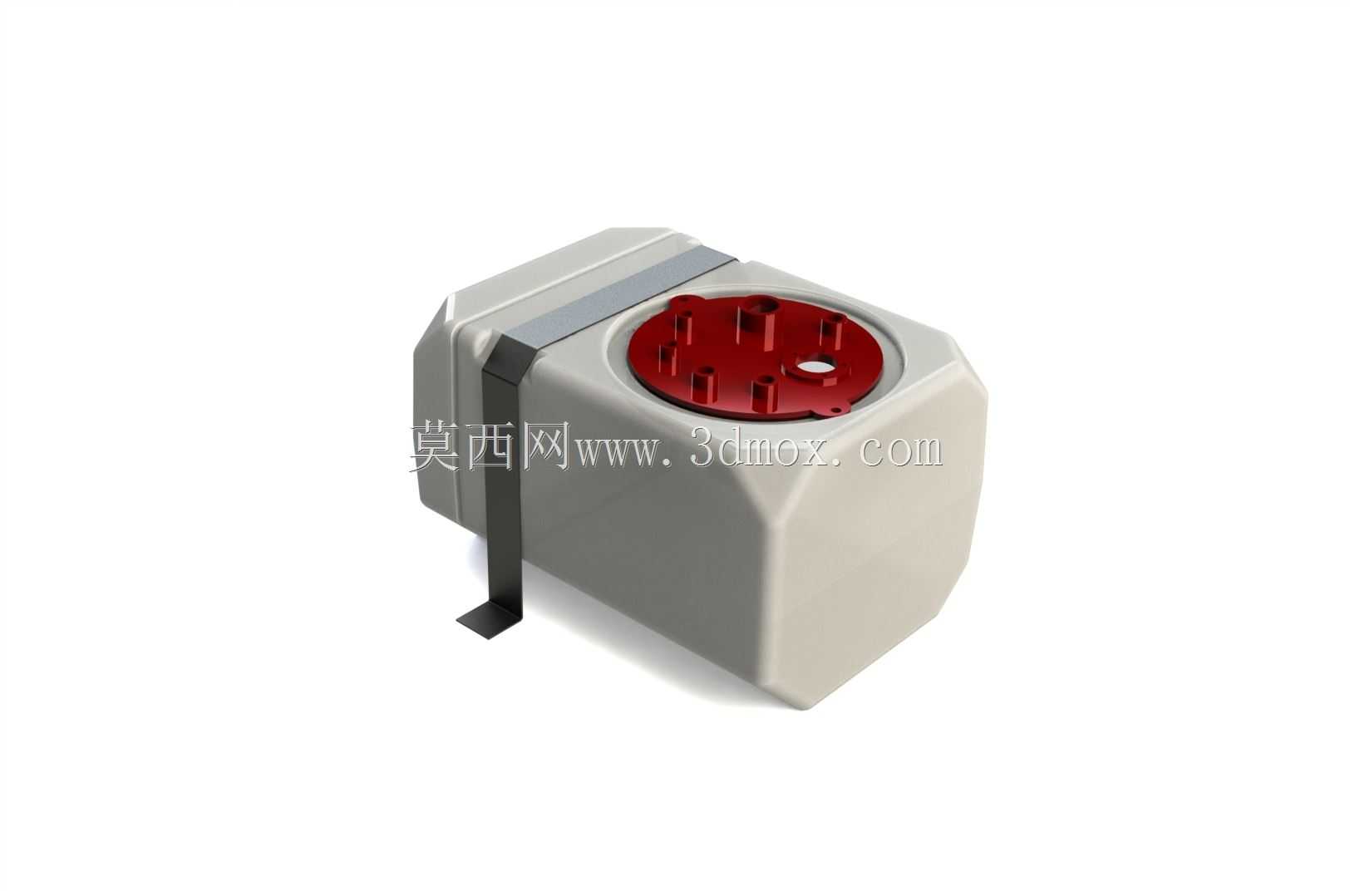

　　这款卧式燃油存储箱体，主要适配中小型通用动力设备、小型工程机械以及农用作业机械的燃油供给系统，作为整机燃油系统的核心储油部件，承担着燃油存储、杂质初步沉降、供油稳压的核心作用，在户外无固定补给点的作业场景下，能够为设备提供稳定的燃油储备，避免作业过程中频繁补油中断施工节奏。从实际安装适配的角度来看，箱体的外形尺寸经过严格的边界校核，总长控制在500mm，总宽360mm，总高305mm，这个尺寸区间刚好适配多数中小型动力设备的侧挂安装位或者底盘空余安装空间，不会和设备的行走机构、动力输出部件、散热模块产生空间干涉。箱体主体采用近似切角长方体的造型设计，四个边角做了大弧度的切角过渡处理，并非传统的直角方箱结构，

　　这种设计一方面能够降低箱体在设备运行振动过程中的应力集中问题，避免长期振动下焊缝位置出现疲劳开裂，另一方面也能在紧凑的安装空间内最大化利用边角空余位置扩容，相比同外轮廓尺寸的直角方箱，实际储油容积能提升近7%。箱体顶部设置的红色集成安装座，是整个箱体的功能核心区，集成了燃油加注口、油量传感器安装位、燃油回油接口、透气阀安装位，所有接口都集中在顶部圆形区域，能够简化外接管路的布置走向，避免管路从箱体侧面或者底部引出带来的磕碰破损、渗漏风险，同时顶部集中布置的结构也能让日常维护、滤芯更换、油量校准的操作都在设备上部完成，不需要钻到设备底部操作，大幅降低后期维保的难度。箱体侧面设置的金属固定箍带，是安装固定的核心受力结构，

　　箍带采用折弯成型的碳钢材质，表面做了防锈处理，安装时箍带绕过箱体底部的定位凹槽，两端通过螺栓固定在设备的安装支架上，这种固定方式相比传统的多螺栓直接固定箱体的结构，能够让箱体的受力更加均匀，避免局部螺栓压紧力过大导致箱体变形，同时箍带和箱体之间预留了微小的缓冲间隙，能够吸收设备运行过程中产生的高频振动，减少振动传递到箱体焊缝位置的疲劳载荷。从功能设计的细节来看，箱体底部做了微小的倾斜坡度，坡度朝向箱体底部的放油螺塞位置，能够让箱体内沉积的水分、杂质随着燃油流动汇聚到放油口位置，日常保养时只需要拧开放油螺塞就能排出沉积的杂质和水分，不需要拆解整个箱体，大幅降低保养的工作量。箱体顶部的加注口设置了多级密封结构，

　　配合透气阀能够平衡箱体内外的压力差，避免设备在高海拔地区作业或者环境温度大幅变化时，箱体内出现负压吸瘪箱体或者正压过大导致燃油渗漏的问题。在实际选型适配过程中，这款箱体的安装边界需要重点校核两个维度，一是箍带安装位置的支架间距，要和箍带的固定孔位匹配，避免安装时强行拉扯箍带导致密封失效；二是顶部集成安装座和设备上部覆盖件的垂直间隙，要预留至少30mm的操作空间，方便日常加注燃油、检修传感器。另外箱体的材质选用耐燃油腐蚀的改性工程塑料材质，相比传统的金属油箱，具备更好的抗冲击性能，在户外作业遇到碎石飞溅、轻微磕碰时不会出现凹陷变形，同时材质本身不会和柴油产生化学反应，不会析出杂质堵塞燃油滤芯，长期使用也不会出现内壁锈蚀脱落的问题。在管路匹配方面，箱体的供油接口、回油接口都采用标准的快插接口尺寸，能够适配多数通用柴油机的燃油管路规格，不需要额外制作转接头，减少管路连接点的渗漏风险。从实际应用反馈来看，这种结构的储油箱体在小型发电机组、小型农用拖拉机、便携式工程动力设备上的适配性非常好，49升的储油容量能够满足单台设备连续8小时以上的满负荷作业需求，不需要中途补油，非常适合野外无补给的作业场景。
