工业管道连接用带定位孔盖法兰结构

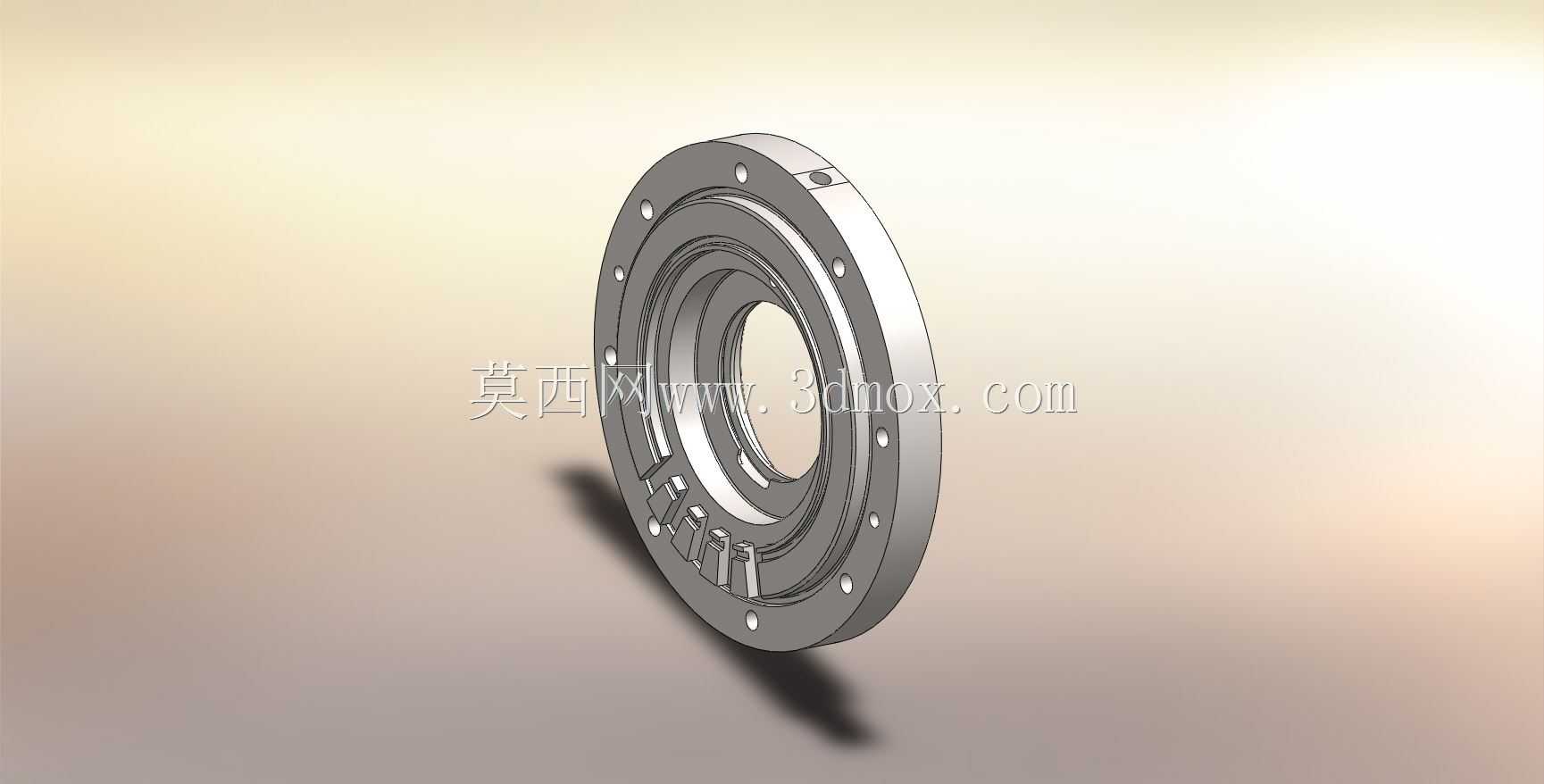

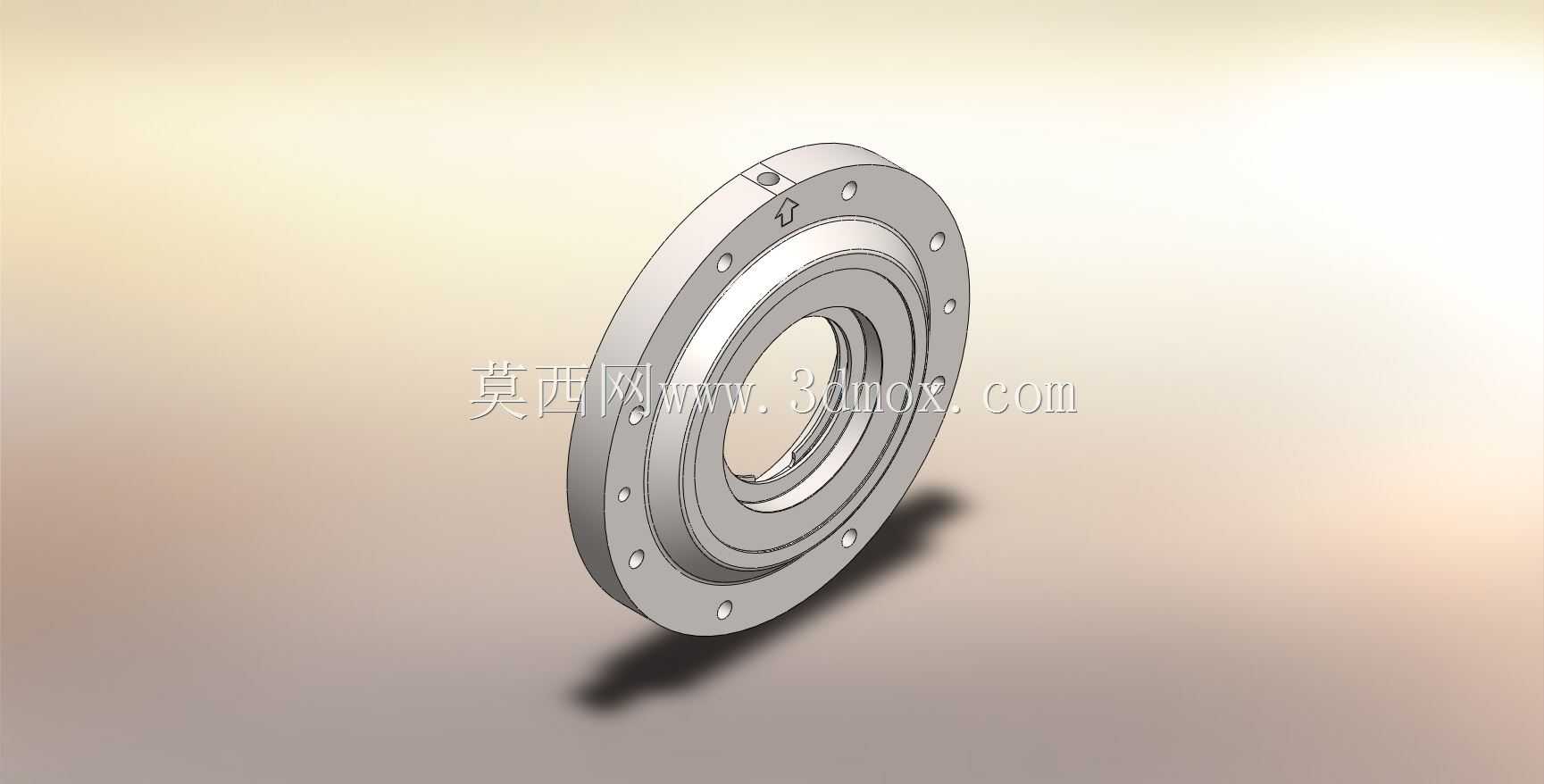

　　在流体输送管路系统、压力容器端侧封闭、动力设备壳体端封等场景中，盖法兰是承担密封承压、轴向定位、部件衔接功能的核心零件，这类零件的设计合理性直接决定整套管路或设备的运行密封性与长期可靠性，很多现场出现的跑冒滴漏问题，追根溯源往往是法兰端的结构设计、安装匹配度存在偏差。这款盖法兰采用盘式阶梯结构设计，中心区域为内凹式阶梯通孔结构，区别于普通盲板法兰的全封闭设计，该结构可适配穿过管路芯轴、线缆或者内置密封组件的使用需求，中心阶梯的不同直径段分别对应密封件安装位、配合轴径的避让位，阶梯处的直角过渡做了微小倒角处理，避免装配时刮损密封圈的唇边结构，也能减少应力集中带来的受压形变风险。法兰盘的外圈沿圆周方向均匀分布多组螺栓安装通孔，

　　孔位的分度圆直径严格匹配对应压力等级的管路法兰标准，每个安装孔的周边都做了锪平处理，保证螺栓拧紧时螺母端面能够完全贴合法兰盘面，不会因为铸造或加工留下的表面斜度导致螺栓预紧力偏斜，造成局部密封压合不足的问题。盘面靠近外缘的位置设计有小型定位销孔与对位标识凸点，现场安装时可通过凸点快速对齐相邻法兰的孔位，避免多螺栓孔对位时反复调整的麻烦，定位销孔可在高精度密封要求的场景中装入定位销，抵消管路运行时产生的周向剪切力，避免螺栓长期受剪出现断裂失效。从安装边界来看，法兰盘的总厚度根据对应公称压力的计算值做了冗余设计，盘面的平面度公差控制在机械密封要求的范围内，背面与设备或管路贴合的区域做了精车处理，表面粗糙度满足密封垫片的压合要求，

　　不需要额外加工即可直接适配石棉垫、金属缠绕垫、O型圈等多种常用密封件。设计过程中优先考虑了现场安装的通用性，螺栓孔的直径预留了足够的安装间隙，允许管路对接时存在微小的轴向偏差补偿，避免因为管路预制的尺寸误差导致法兰无法装配。中心区域的内孔尺寸公差按照间隙配合的等级设计，既保证穿过的芯轴或管件能够顺利装入，又不会因为间隙过大导致密封件出现挤出失效的问题。法兰外缘做了小圆弧倒角处理，去除加工后的锐边毛刺，避免现场安装搬运时划伤操作人员，也能减少外缘位置的应力集中，在承压状态下不会从边缘处出现开裂问题。在实际应用中，这类盖法兰常被用在液压泵站的油箱侧盖、减速机的输出端端盖、中低压输水管道的末端预留接口、通风管路的检修口封板等位置，

　　不同使用场景下可通过调整材质、密封槽结构适配不同的压力与介质要求，比如输送腐蚀性介质时可更换为不锈钢材质并在密封面加工燕尾槽嵌入氟橡胶密封圈，高压场景下可增加法兰盘厚度并缩小螺栓孔分度圆的公差范围提升预紧均匀性。建模过程中对法兰的每个转角位置都做了应力校核，特别是阶梯孔的过渡位置、螺栓孔与盘面的交接位置，都通过圆角过渡降低应力集中系数，保证在额定压力下的结构强度满足长期使用要求，不会出现疲劳形变。同时盘面上的所有孔位都做了阵列参数化设计，后续调整法兰规格、螺栓孔数量时只需要修改阵列参数即可快速生成对应型号的模型，不需要重复绘制草图，能够提升同系列零件的设计效率。
