电脑水冷回路G1/4接口排水阀结构

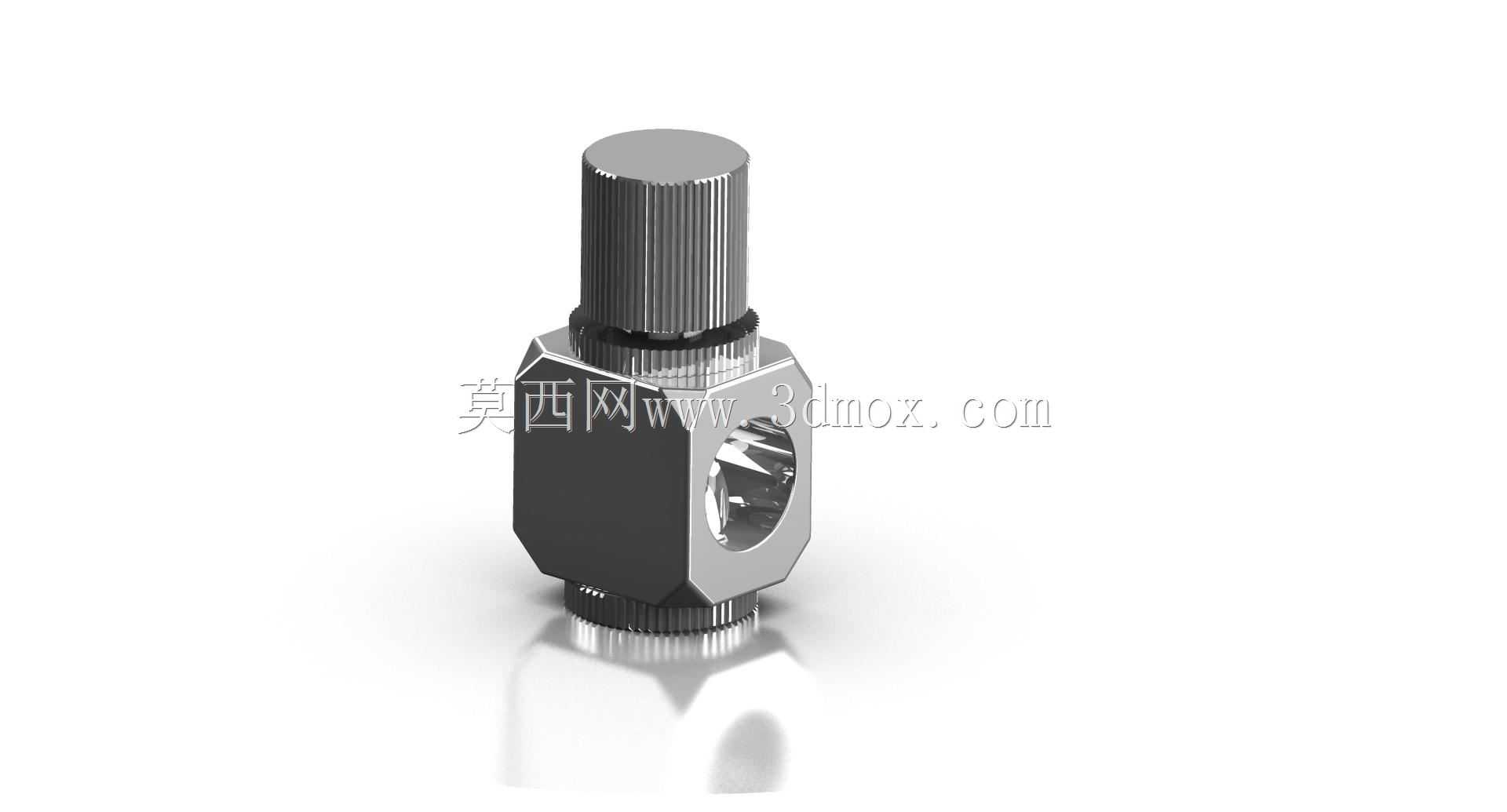

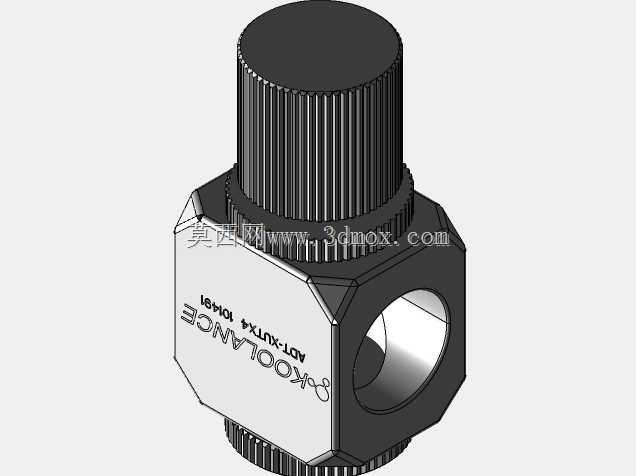

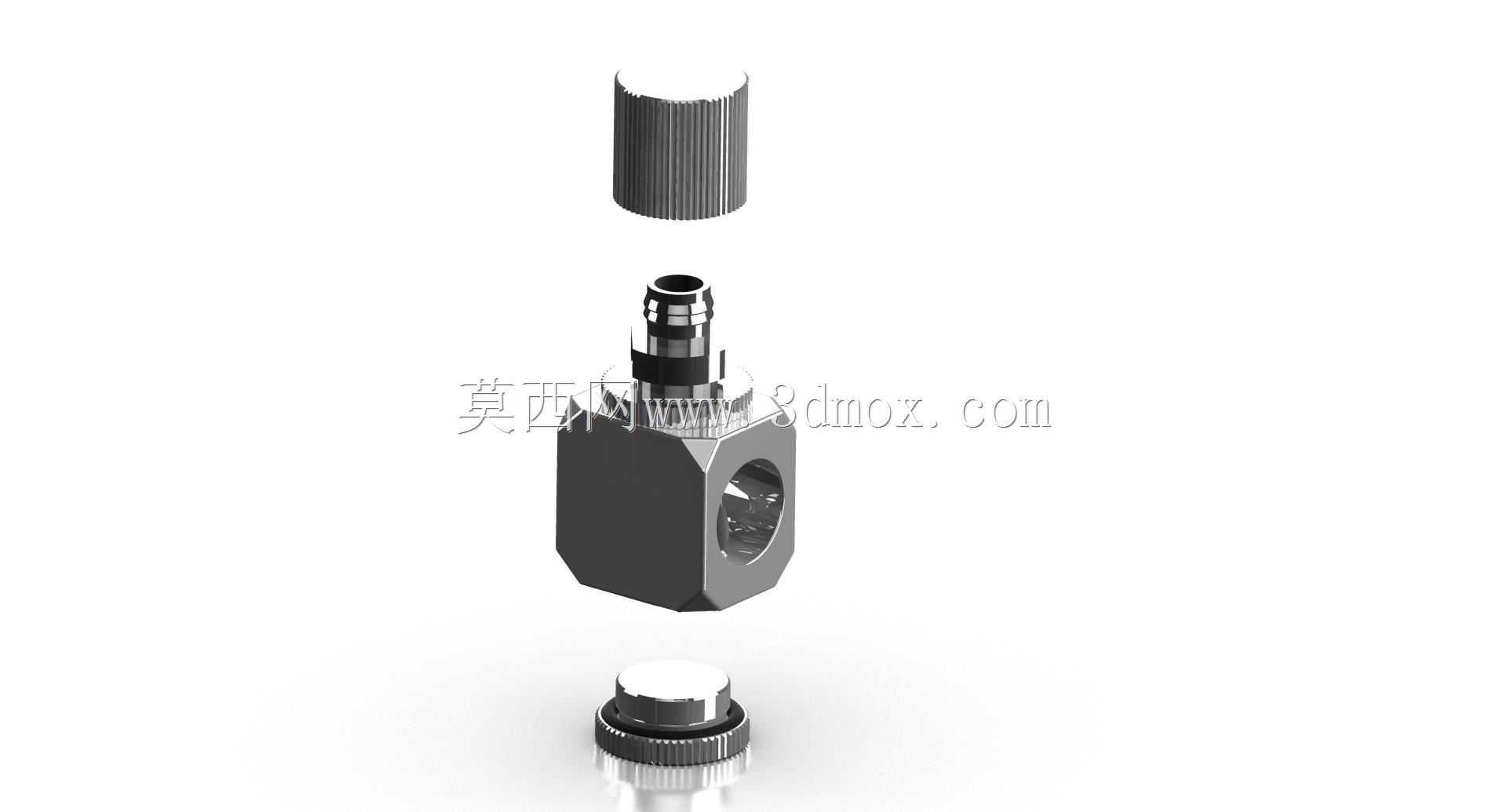

　　在桌面级PC分体式水冷散热系统的管路布局中，这类G1/4规格的排水阀是回路维护环节的核心功能部件，很多初装水冷的玩家容易忽略排水阀的选型与安装位置，实际在长期使用过程中，水冷液会因温度循环产生微量析出物，同时管路内部也会积攒少量气泡，定期更换水冷液、排出回路积气时，没有专用排水阀的话，拆解管路会导致冷液溢漏，不仅容易腐蚀主板、显卡等板卡元件，还会大幅提升维护操作的难度。这款排水阀的设计完全适配电脑水冷的狭小安装空间，主体采用六角柱式结构，这种结构并非单纯为了外观规整，而是考虑到装机时的操作空间限制，常规开口扳手的作业空间在机箱内部往往被冷排、显卡、内存等部件挤占，六角结构可以适配更小规格的扳手，甚至在空间充裕的位置可以直接用手拧动完成安装紧固，不需要额外预留大尺寸工具的操作余量。顶部的滚花调节旋钮是整个阀件的操作端，滚花纹路的深度和间距经过适配，戴防静电指套操作时也不会出现打滑，旋钮的行程做了限位设计，完全拧开时不会从阀座上脱出，避免维护时阀杆脱落导致冷液瞬间喷溅，这一点和工业管路用的同通径阀门有明显区别，工业场景的阀件往往允许阀杆完全拆卸，但机箱内部的操作容错空间极小，防脱设计是针对应用场景做的专属优化。接口端采用标准G1/4管螺纹，这是电脑水冷行业通用的接口规格，和市面上绝大多数硬管快拧、软管宝塔、冷排接头的螺纹规格完全匹配，不需要额外做转接头适配，螺纹长度控制在合适范围，

　　安装时搭配常规厚度的O型密封圈就能实现端面密封，不会因为螺纹过长顶到冷排或者水冷头的内部流道，也不会因为螺纹咬合长度不足导致承压不够出现渗漏。从流道设计来看，阀件内部的通径做了等径优化，没有出现通径骤缩的结构，不会在阀件位置产生额外的流阻，要知道水冷回路的流阻每增加一点，都会提升水泵的负载，同时降低冷液的循环效率，进而影响整个散热系统的换热能力，这款阀的内部流道和G1/4接口的通径保持一致，冷液流经时的压力损失可以控制在极低水平，不会成为整个回路的流阻瓶颈。安装位置的选择上，这类排水阀通常布置在整个水冷回路的最低点，利用重力作用让回路内的冷液可以自然汇集到阀口位置，维护时只需要拧开顶部旋钮，

　　就能在不拆解大部分管路的前提下排空整个回路的冷液，部分用户也会将其布置在管路的高点位置，作为排气阀使用，拧开旋钮排出管路顶部积攒的空气后再关闭，避免气堵导致水泵空转、冷液循环中断的问题。从材质适配的角度，阀件主体采用金属材质加工，表面做了防锈镀层处理，可以兼容市面上常见的丙二醇基水冷液、去离子水等冷却介质，不会出现长期浸泡后镀层脱落、材质腐蚀污染冷液的问题，旋钮和阀座之间的密封件采用耐冷液腐蚀的橡胶材质，经过多次开关循环后依然能保持密封性能，不会出现渗漏问题。在做三维建模的时候，需要重点关注几个尺寸边界：首先是主体六角结构的对边尺寸，要匹配常规扳手的开口规格，同时不能超出相邻接头的安装间距，避免和旁边的快拧接头产生干涉；

　　其次是顶部旋钮的直径和高度，要保证安装后旋钮不会和机箱侧板、冷排鳍片产生碰撞，预留足够的手指操作空间；还有底部螺纹的同轴度，要保证安装时螺纹可以顺畅拧入对应接头，不会出现偏斜导致密封圈压合不均匀渗漏的问题。很多新手在建模这类小阀件的时候容易忽略密封槽的尺寸，实际上阀杆位置的密封槽深度、宽度都要和密封圈的线径匹配，过松会导致渗漏，过紧会导致旋钮拧动阻力过大，操作手感生涩，甚至长期使用后密封圈被挤切破损。另外，阀件的进出水接口呈90度直角布局，这种直角结构可以很好地适配机箱内部的管路走向，不需要额外增加弯头配件就能实现管路的转向，同时集成排水功能，减少了管路中的接头数量，也就减少了潜在的渗漏点，毕竟分体水冷的渗漏风险往往和接头数量正相关，每减少一个接头，整个系统的可靠性就会提升一截。实际装机测试的时候，这类阀件的承压能力完全可以满足PC水冷系统的工作压力，常规水冷系统的工作压力通常在0.1MPa左右，这款阀件的密封结构可以承受远高于这个数值的压力，不会出现正常使用过程中渗漏的问题，同时开关的扭矩控制在合适范围，不需要借助工具就能用手完成开关操作，维护时不需要额外找工具，操作便利性很高。
