法兰式手动水控球阀结构设计

　　在民用供水、工业循环水、暖通给排水等管路系统中，这类法兰连接的手动水控球阀是管路通断控制的核心基础部件，区别于螺纹连接的小通径球阀，法兰式结构更适配中大通径、中低压工况的管路布设，常见于厂区循环水主管路、建筑给排水立管、水处理设备进出水段等场景，安装时通过两侧法兰与管路法兰配对，靠密封垫片压合实现端面密封，能承受常规供水系统的压力波动，日常操作仅需扳动手柄即可完成通断切换，相比闸阀、截止阀，操作行程更短，全开状态下流道通畅无明显缩径，水力损失更小。从结构设计逻辑来看，这款球阀采用浮动式球芯结构，球芯与两侧阀座密封面紧密贴合，手柄带动阀杆转动90度即可实现全开到全关的状态切换，阀杆处设置多重密封结构，避免介质从阀杆配合间隙渗漏，

　　手柄采用加长杠杆式设计，操作力矩更小，即便阀座存在少量结垢或轻微卡涩，也能依靠手柄的力臂长度轻松扳动，无需额外加装助力机构。从安装边界来看，两侧法兰的螺栓孔位严格匹配对应压力等级的管路法兰标准，安装时需保证两侧管路同轴度偏差在允许范围内，避免法兰密封面受力不均导致渗漏，阀门整体长度尺寸符合常规管路阀门安装距要求，无需额外调整管路预留空间，可直接替换同通径同压力等级的同类型法兰球阀，安装时手柄的转动范围内不能有其他管路或结构件遮挡，保证手柄能完成90度全行程转动，避免出现开关不到位的情况。实际使用中，这类球阀主要负责管路介质的通断控制，不适合做节流调节使用，若长期处于半开半关状态，高速流动的介质会冲刷球芯密封面，

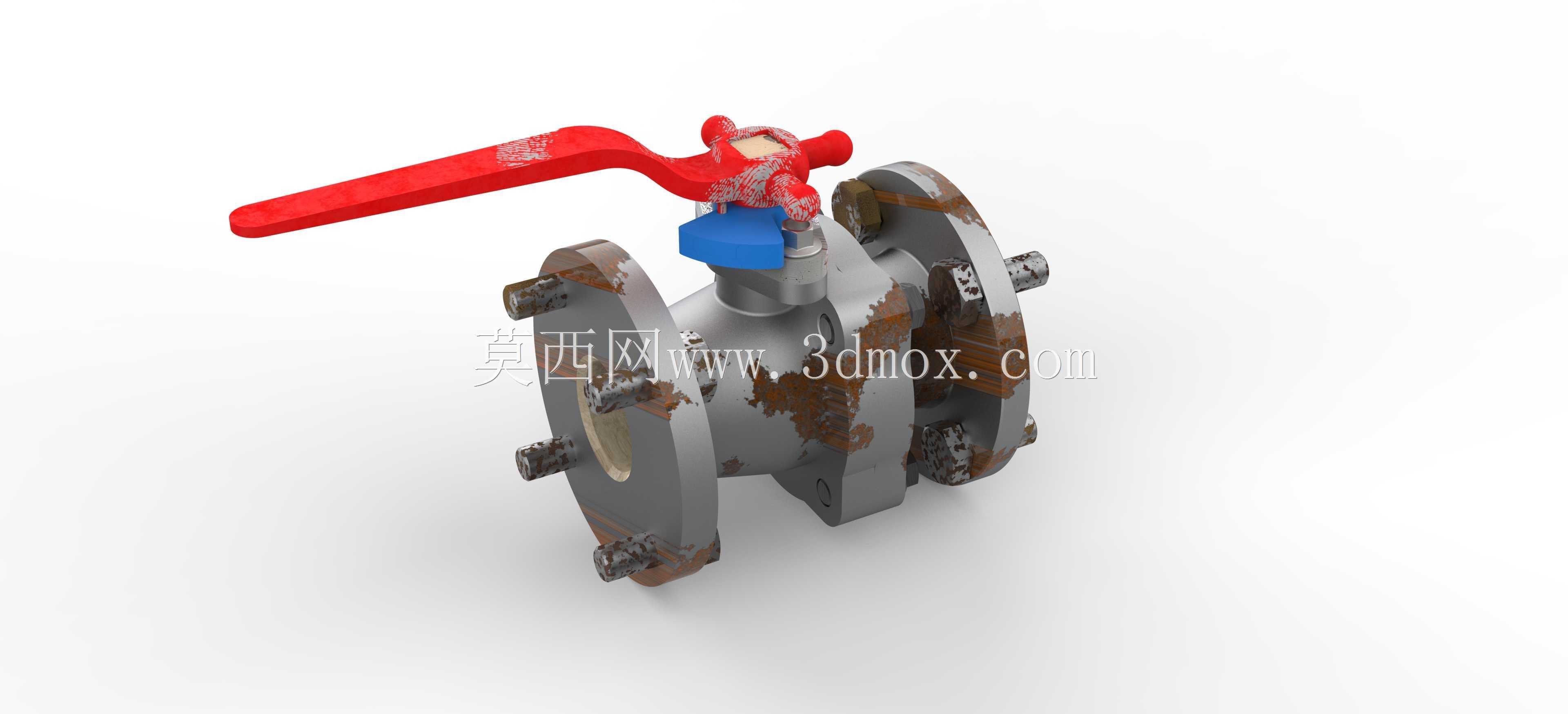

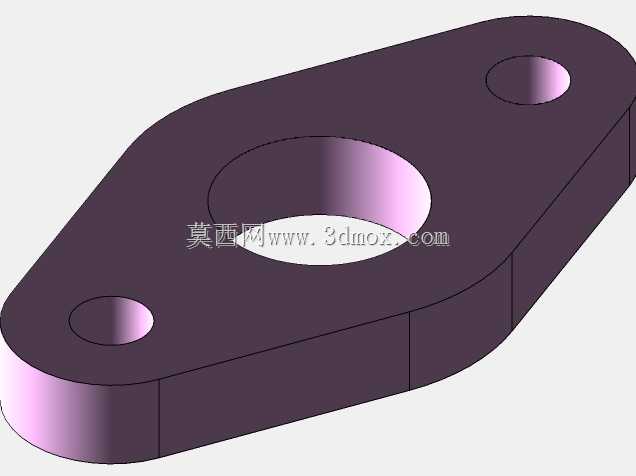

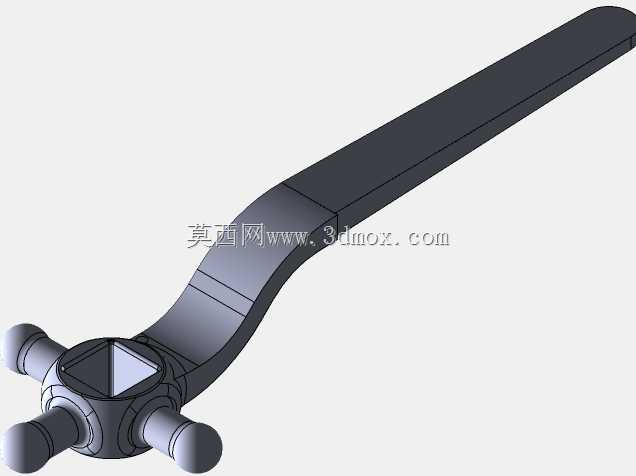

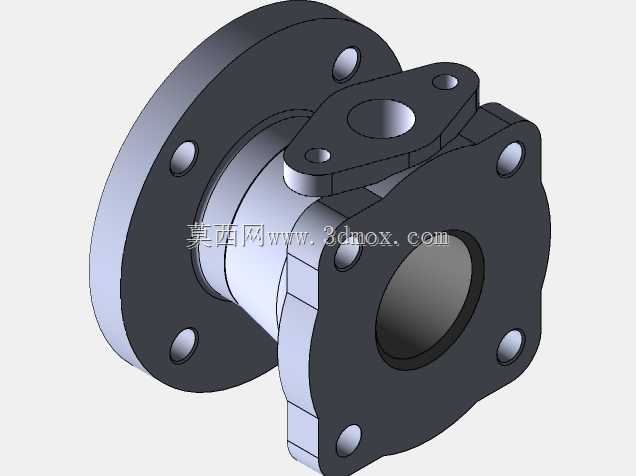

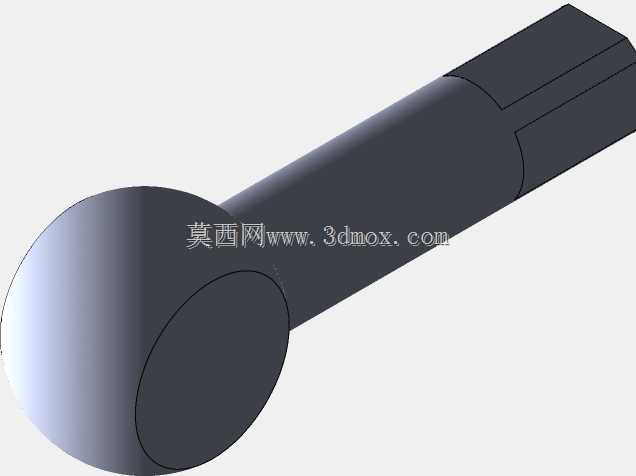

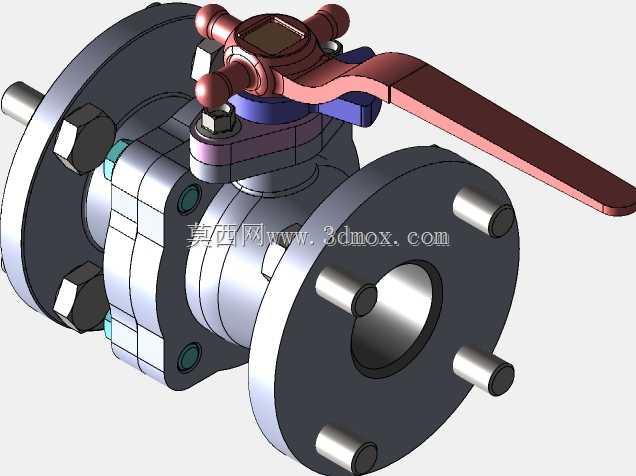

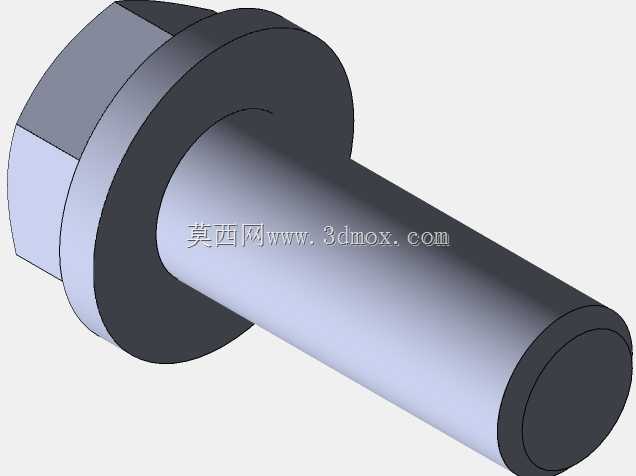

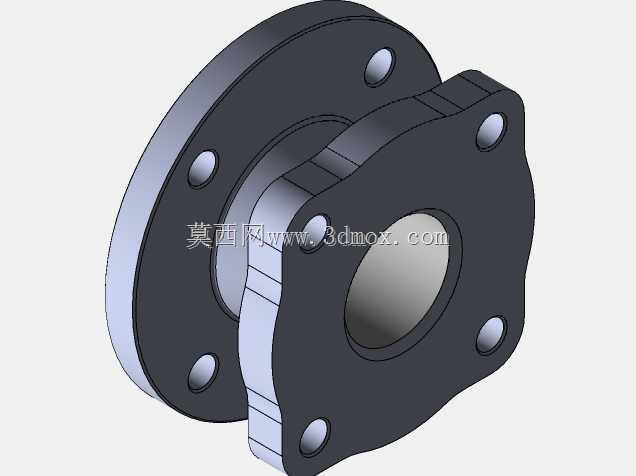

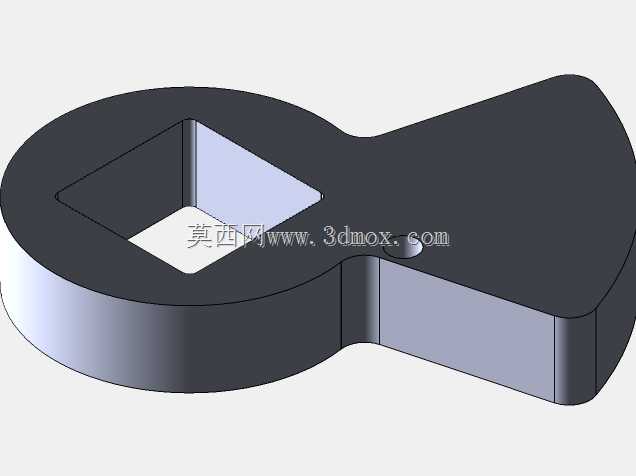

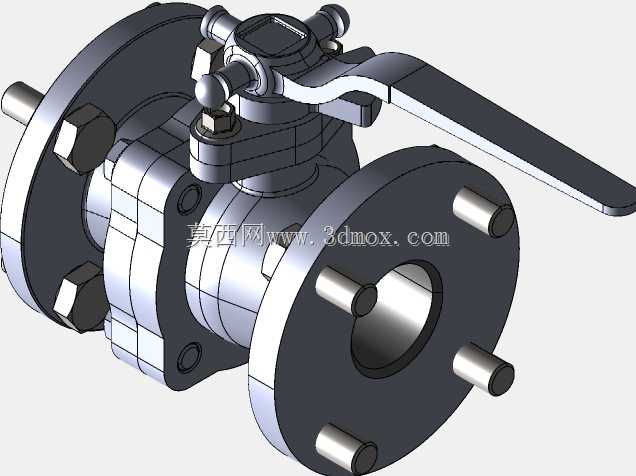

　　导致密封面出现冲蚀磨损，后续全关时会出现内漏问题，日常巡检时只需检查阀杆处是否有渗漏、法兰密封面是否有滴漏，操作手柄是否存在卡滞即可，维护成本极低。建模过程中，对球芯的圆度、阀座密封面的同轴度、阀杆与球芯的配合间隙都做了符合实际加工精度的还原，法兰端面的密封水线、螺栓孔的倒角、手柄的防滑结构都做了细节呈现，既可以作为管路布设时的占位模型做干涉检查，也能作为阀门结构学习的参考样例，拆解后可清晰看到球芯、阀座、阀杆、手柄、阀体、法兰压盖等各个零部件的配合关系，理解浮动球阀的密封原理和动作逻辑。在不同的应用场景中，这类球阀可适配清水、轻度污水、无强腐蚀性的水溶液介质，若用于有腐蚀性的介质场景，只需更换对应材质的密封件和球芯衬层即可拓展适用范围，阀体本身的铸钢材质能满足多数常规水系统的强度要求，外壁的防锈涂层可适应潮湿的安装环境，避免长期使用出现外壁锈蚀问题。
