Waircom MCLR4手动驱动微型气动阀结构

　　这款手动驱动微型气动阀，在轻工自动化生产线、小型气动工装夹具、桌面型气动实验台这类空间局促的气路布局场景中适配性极强，很多做小型非标设备的结构工程师在排布气路时，经常会遇到安装空间被执行元件、走线架占满的情况，常规尺寸的手动换向阀根本塞不下，这款微型阀的紧凑结构刚好能填补这类安装缺口。从实际使用场景来看，它主要承担小流量气路的手动通断、瞬时换向功能，比如在小型工件定位夹具的气路中，操作人员可以直接按压阀顶的滚轮摆杆，就能控制定位销的伸出与缩回，不需要额外布置电磁阀的控制线，在一些没有电控配置的简易气动工位上，这类阀能大幅简化气路搭建的复杂度，也降低了整套工位的制造成本。

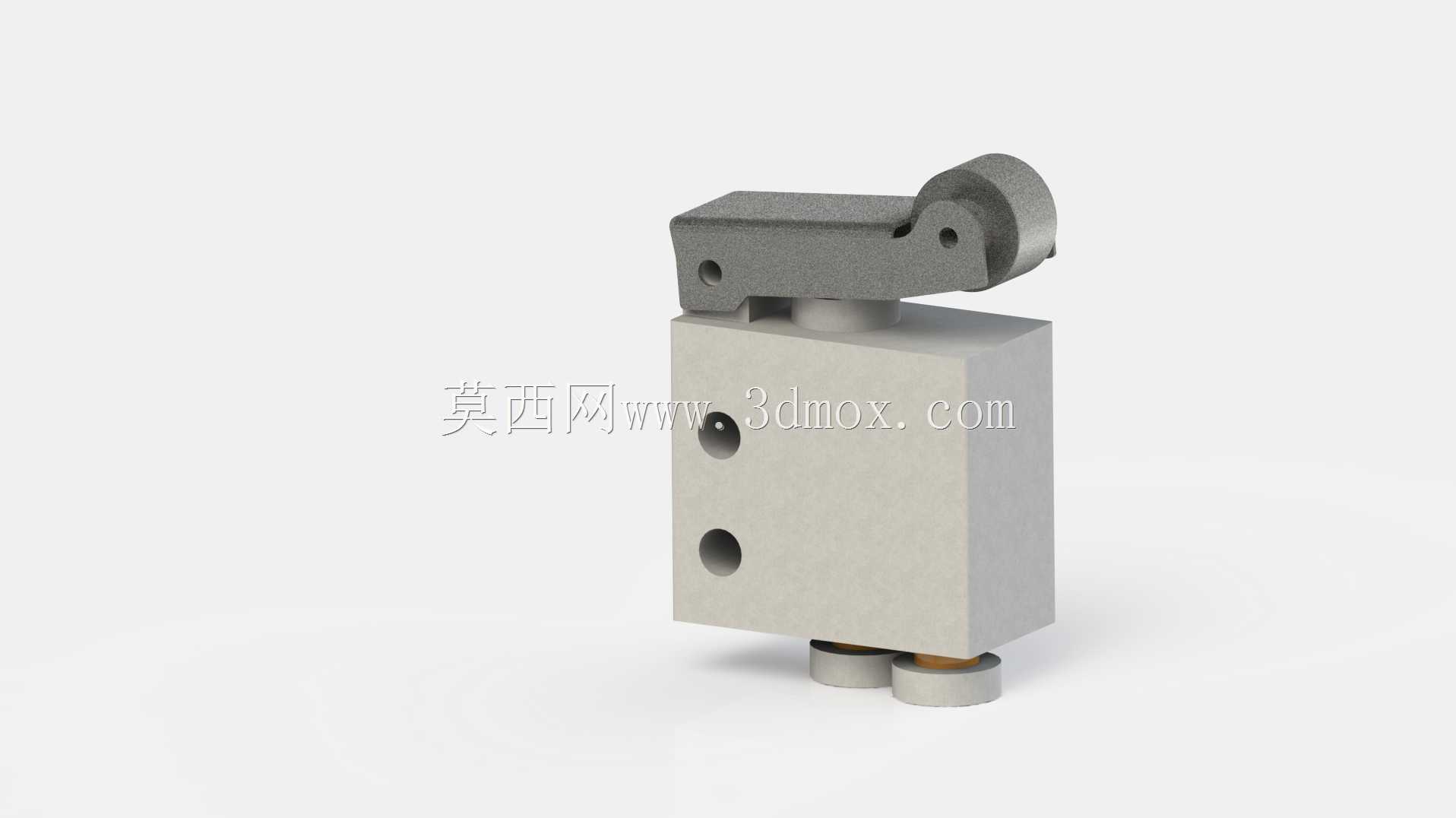

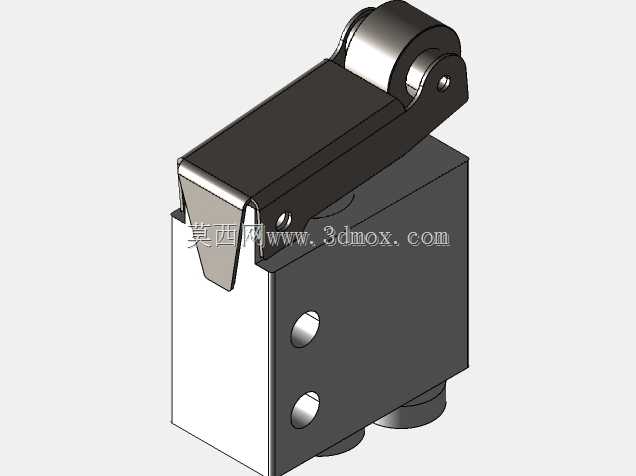

　　从结构设计思路来看，这款阀采用了块状集成式的阀体设计，没有多余的外接管路接口凸台，阀体本身就是安装基座，底部的两个气口直接对应安装板上的开孔，安装时不需要额外搭配过渡接头，能进一步压缩安装占用的空间。顶部的摆杆滚轮结构做了圆弧过渡处理，操作人员按压或者通过外接凸轮触碰驱动时，不会出现卡滞、剐蹭的情况，摆杆的复位依靠阀体内置的弹簧，按压行程控制在合理区间，既保证了阀口的完全开启，又不会因为行程过大导致内部密封件过早磨损。阀体侧面的两个安装孔采用沉孔设计，安装时螺丝头完全沉入孔内，不会突出阀体表面，避免和周边的管线、其他元件产生干涉，这个细节在密集排布的气路安装中非常实用，很多同类微型阀因为忽略了沉孔设计，安装后螺丝头突出，经常会磨破相邻的气动软管。

　　从安装边界来看，这款阀的整体外形趋近于方正的小块状，长宽尺寸都控制在极小范围内，安装孔的孔距按照微型气动元件的通用间距设计，能直接适配市面上多数小型气动安装板的预留孔位，不需要重新打孔调整。底部的气口采用端面密封结构，安装时只需要在安装板对应位置放置密封垫，锁紧安装螺丝就能完成气路密封，不需要在接口处缠绕生料带或者涂抹密封胶，后期维护拆卸也非常方便。阀体侧面没有突出的调节部件，所有功能结构都集成在阀体的正上方和底部，相邻安装的同类型阀可以紧贴排布，不会出现结构干涉，能最大程度节省安装板的可用空间，在多工位并排布置的小型气动设备上，这个特性能让气路布局更加紧凑，减少设备的整体外形尺寸。

　　在功能特性上，这款阀的内部密封件采用低摩擦阻力的材质，手动按压的驱动力非常小，操作人员长时间反复操作也不会出现手部疲劳的情况，阀口的通径匹配小流量气缸、微型气动吸盘这类执行元件的供气需求，不会因为通径过小导致供气不足，也不会因为通径过大造成压缩空气的浪费。顶部的摆杆可以在一定角度范围内自适应驱动件的触碰位置，就算外接驱动凸轮的安装位置存在小范围偏差，也能正常触发阀的换向，降低了配套驱动件的安装精度要求，对于现场装配的工人来说非常友好，不需要反复调整驱动件的位置就能保证阀的正常工作。阀体的材质采用硬质阳极氧化的铝合金，表面硬度足够，日常使用中不小心被工具剐蹭也不会轻易出现凹痕或者变形，能适应车间内相对复杂的使用环境，不会因为轻微的磕碰就导致阀件损坏失效。

　　很多工程师在做小型气动设备的选型时，往往会忽略手动阀的安装空间问题，等到整体装配的时候才发现选的阀尺寸太大，不得不重新修改安装板的设计，既耽误项目进度，又增加了加工成本，这类微型手动气动阀的存在，就是为了应对这类紧凑空间的气路控制需求，不管是作为设备调试阶段的临时气路开关，还是作为简易工位的永久控制元件，都能很好地胜任。在三维建模过程中，这款阀的所有安装尺寸、接口位置都严格按照实物的装配边界绘制，工程师在做整体设备的布局设计时，可以直接将模型调入装配体，不需要再额外核对安装孔位、气口位置的尺寸，能有效减少设计阶段的尺寸核对工作量，避免后期装配时出现干涉、装不上的问题。
