Nema1713单堆叠步进电机三维建模作品

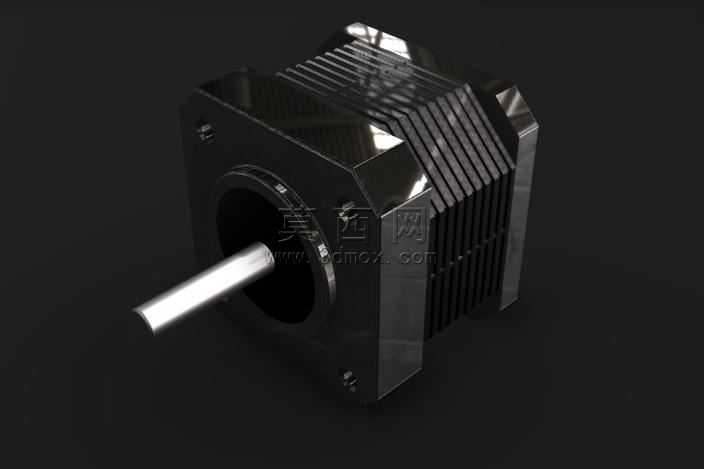

本作品为Nema1713规格单堆叠步进电机的三维建模成果，建模过程严格遵循该型号步进电机的实际工业尺寸规范，以1:1的比例还原实体结构，可直接用于机械设计项目中的空间排布校验、装配干涉模拟以及运动仿真环节，为设计人员提供精准的三维参考依据。建模阶段首先梳理步进电机的核心结构组成，将模型拆分为前端盖、定子散热壳体、后端盖、输出轴、绕组封装区域五大核心模块，针对每个模块的特征进行分步建模：前端盖部分精准还原安装定位孔的位置、孔径与沉孔深度，保证安装基准面的平面度特征与实物一致；定子散热壳体部分重点刻画壳体表面的平行散热鳍片结构，每一片鳍片的厚度、间距、凸起高度都严格匹配实物参数，还原散热结构的同时保证壳体外观的工业质感；输出轴部分还原轴身的圆柱度特征、轴端的倒角处理以及轴体与前端盖轴承位的配合尺寸，保证装配关系的准确性。材质与渲染环节针对不同部件匹配对应材质属性：电机外壳采用磨砂黑色金属材质，调整材质的粗糙度、金属度参数还原铸铝壳体的哑光金属质感，散热鳍片的棱边位置添加轻微的反光效果，模拟金属加工后的边缘高光；输出轴采用抛光光亮金属材质，调高材质的反光强度与镜面反射参数，还原钢制输出轴的光亮金属质感；端盖的安装孔位做轻微的做旧质感处理，还原工业零件装配使用后的真实视觉效果。渲染阶段采用深色纯色背景突出电机主体，布置三点式光源：主光源从侧上方打亮电机的散热鳍片区域，凸显鳍片的层次结构；辅光源从另一侧补光，避免暗部细节死黑；轮廓光从后方勾勒电机的边缘轮廓，让模型与背景形成清晰区分，最终呈现的渲染图清晰展现电机的整体外观与结构细节。模型的结构设计完全贴合单堆叠步进电机的实际构造，没有多余的冗余特征，所有特征的参数都经过尺寸校验，保证模型的空间尺寸与实物完全一致，能够帮助设计人员在项目设计阶段快速获取准确的电机三维模型，无需自行从零建模，有效缩短机械结构设计的周期，同时精准的尺寸参数也能避免后续装配环节出现尺寸不匹配、干涉等问题，可广泛应用于3D打印设备、小型自动化设备、数控传动机构等需要用到该型号步进电机的设计场景中。
