TRIPUS款20P1885电磁开关结构设计

　　这款电磁开关的建模还原，最初是为了适配小型砂带磨床的启停控制需求做的配套结构，实际在小功率金属加工设备、小型皮带输送台、台式砂轮机这类需要频繁通断主回路的场景里都能适配。从实际使用的工况来看，这类开关需要直接承载设备主回路的通断电流，不像控制回路的辅助开关只走小信号，所以结构设计上首先要考虑绝缘防护和操作的可靠性，毕竟车间里多粉尘、偶尔有切削液飞溅的环境，对壳体的密封和结构强度都有要求。

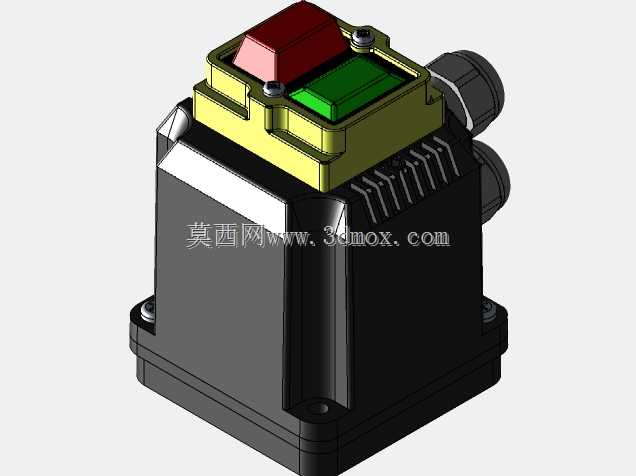

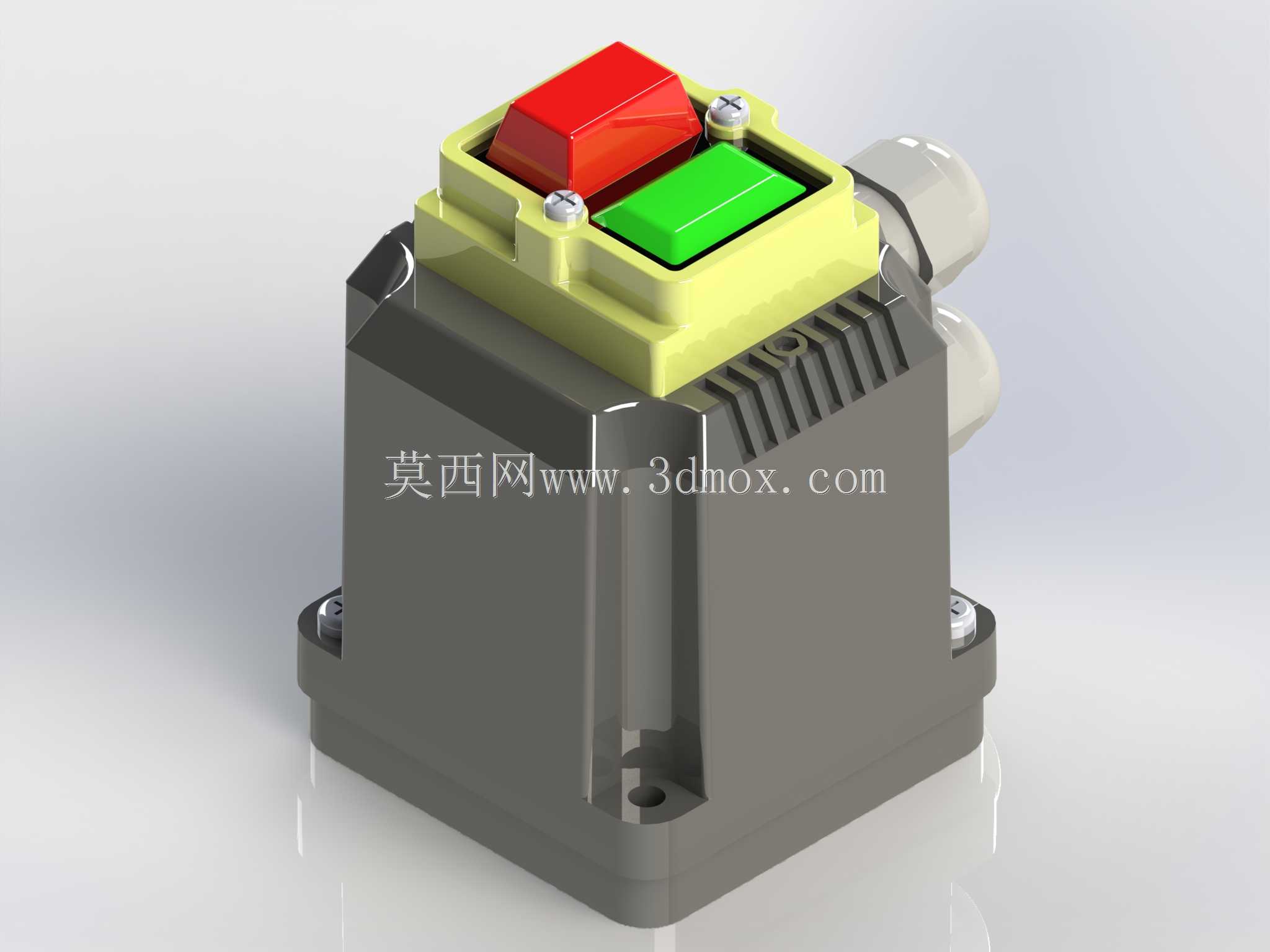

　　先看操作端的设计，顶部的红绿按钮做了凸起的防护框，黄色的防护座高出按钮顶面一定距离，这个结构不是随便做的造型，是为了避免车间里工件、工具意外磕碰导致误触发，红色停止按钮比绿色启动按钮高出一点，操作的时候不用刻意找位置，手掌扫过去就能先碰到停止键，符合急停操作的人机逻辑，两个按钮的按压行程做了明确的阻尼反馈，按下去的时候有清晰的到位感，不会出现虚按导致的接触不良。按钮座和主壳体之间用两颗十字螺丝锁紧，接缝处做了止口结构，装配的时候能自动对齐，也能阻挡大部分粉尘和溅液从接缝处进入内部。

　　主壳体采用的是方座带安装底脚的结构，底脚的两个安装孔做了沉台设计，装配的时候螺丝头能完全沉进去，不会突出底面影响安装平整度，安装孔的间距是按照小型工业设备常用的开关安装位做的适配，不管是装在设备的电气仓侧面，还是单独做安装板固定，都不用额外重新打孔。壳体侧面的两个电缆接头是斜向出线的设计，这个细节很实用，设备上布线的时候电缆不用做90度的硬弯折，能减少电缆线皮的疲劳损伤，接头的内孔尺寸适配常用的设备主电缆线径，自带的密封胶圈能卡紧电缆外皮，既可以拉扯防脱，也能提升接线端的防护等级。

　　壳体侧面的散热筋结构不是装饰，开关带载通断的时候内部触点会发热，尤其是9A额定电流下长时间运行，这些散热筋能增加壳体和空气的接触面积，把内部的热量导出来，避免内部绝缘件因为长期高温老化。壳体上盖和底座的连接用了内嵌的螺丝固定，螺丝孔都做了防水堵头的预留位，在多尘或者潮湿的打磨车间里，能避免螺丝生锈导致后期维护拆不开。

　　从内部结构的建模逻辑来看，触点腔和接线腔做了分隔设计，接线的时候线头不会碰到操作机构的运动部件，电磁驱动部分的衔铁行程做了限位，吸合的时候不会有过大的冲击噪音，分断的时候弹簧的力值刚好能快速拉开触点，避免拉弧烧蚀触点。实际选型的时候要注意，这款开关适配的是1.5千瓦级别的230V单相或者小功率三相设备，不能超电流使用，安装的时候要保证底面贴实安装板，避免设备运行的震动导致开关内部紧固件松脱。

　　很多做小型设备改造的工程师容易忽略开关的安装边界，这款开关的整体外形是方正结构，顶部操作区的尺寸比底座略大，设计安装位的时候要给顶部预留出手指操作的空间，侧面出线的位置要留够电缆弯曲的半径，不能把电缆顶在设备机架上。另外按钮的颜色是严格按照工业电气的规范做的，红色只做停止用，绿色做启动，不会给操作人员造成识别混淆，防护框的边角都做了圆角处理，操作的时候不会刮伤手掌，这些细节都是实际车间使用里慢慢磨出来的设计，不是凭空画的造型。

　　在做三维建模的时候，各个配合件的公差都按照常用的注塑件公差做了预留，按钮和按钮座之间的间隙刚好能保证按钮灵活按压，不会卡滞，壳体的壁厚均匀，避免注塑生产的时候出现缩痕，安装底脚的厚度做了加强，拧紧安装螺丝的时候不会把底脚拧裂。这类电磁开关和普通的手动按钮开关不一样，自带电磁吸合保持结构，遇到设备突然断电再恢复的时候，开关不会自动接通，能避免设备意外启动造成安全事故，这个功能在砂带磨床这类有旋转部件的设备上尤其重要，很多小型设备的安全事故就是因为停电后开关没断开，来电之后设备突然转起来伤人。
