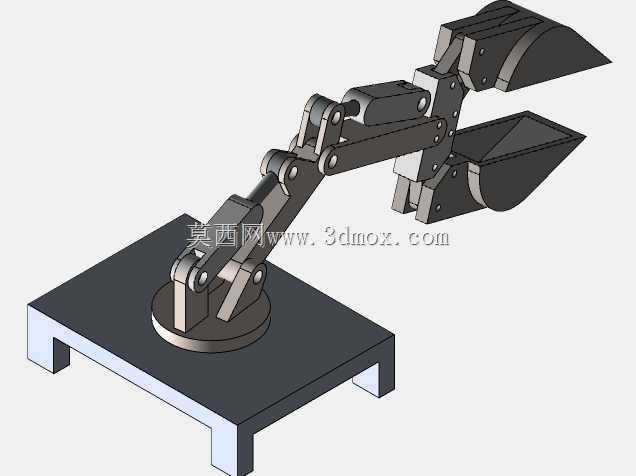

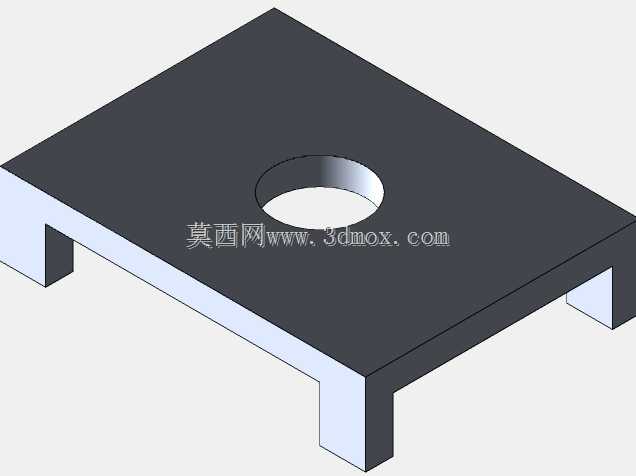

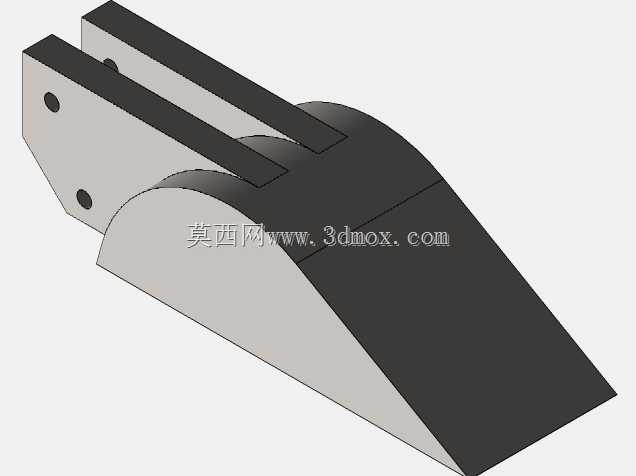

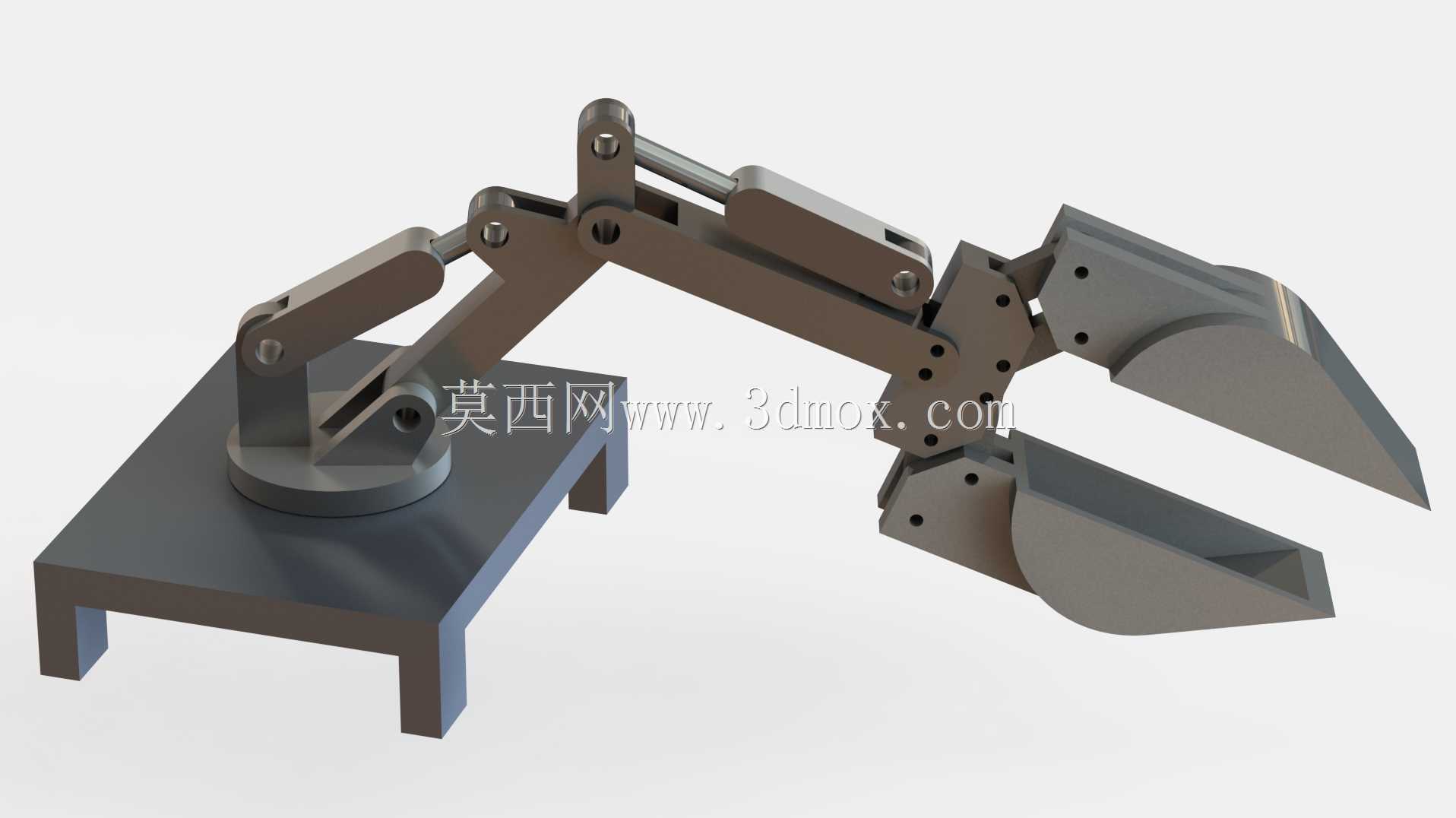

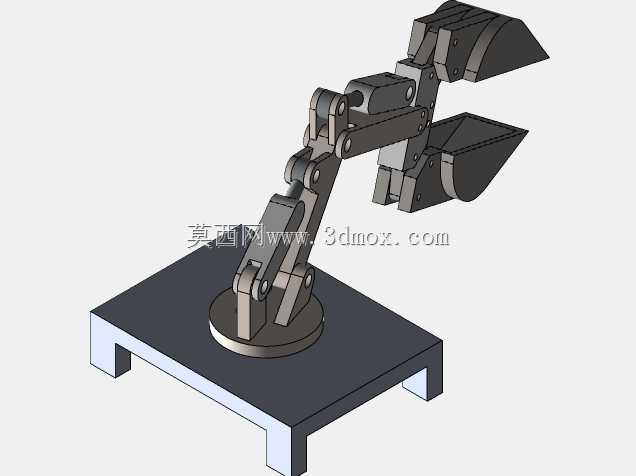

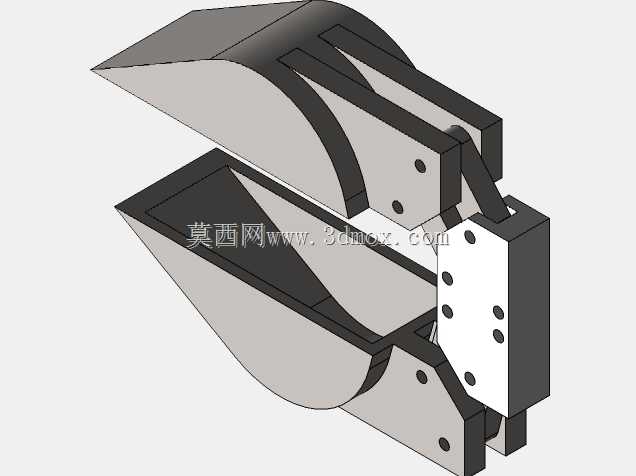

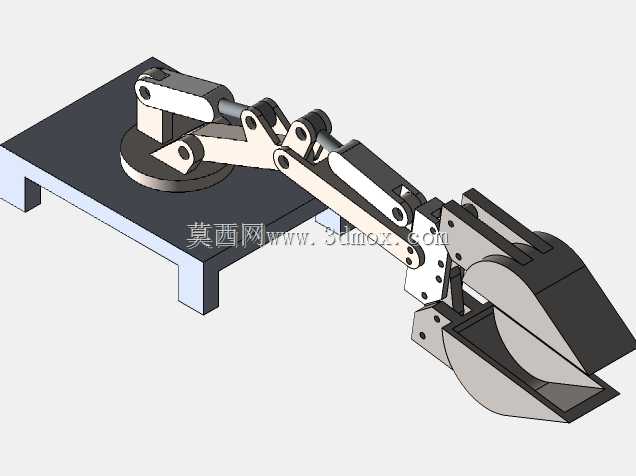

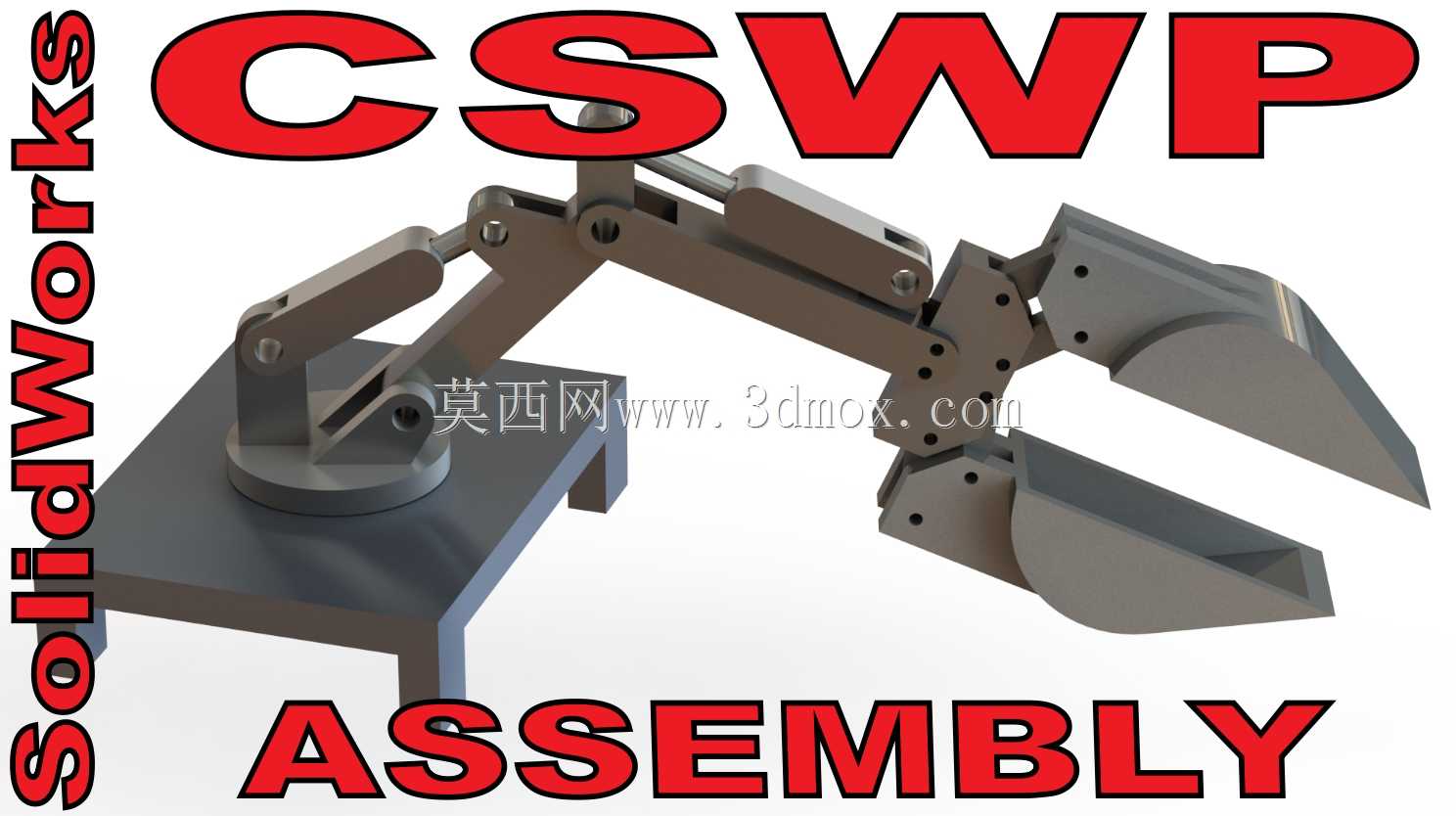

这套夹爪式机械臂结构,常被用作职业技能实操考核的装配实训载体,在小型工件分拣工位、教学实验台、轻型物料转运场景中也能看到同构型机构的实际应用。整套机构采用平面多连杆铰接布局,底座通过方形安装板固定在作业台面上,安装板预留的四个沉孔可直接适配M6规格内六角螺栓,安装时需保证底座回转中心与台面安装基准的同轴度误差控制在0.1mm以内,避免后续臂体回转时出现卡滞或偏载。夹爪部分采用双指对开式结构,指端做了楔形收口设计,针对不同外形的工件,可通过更换指端的防滑垫块调整夹持接触面,无需改动主体连杆结构就能适配方形、圆形、异形截面的轻型工件,单爪最大夹持行程可覆盖30mm至120mm的工件尺寸范围,夹持力通过臂体中间的铰接点阻尼调整,不会出现夹伤薄壁工件或是夹持松脱的问题。

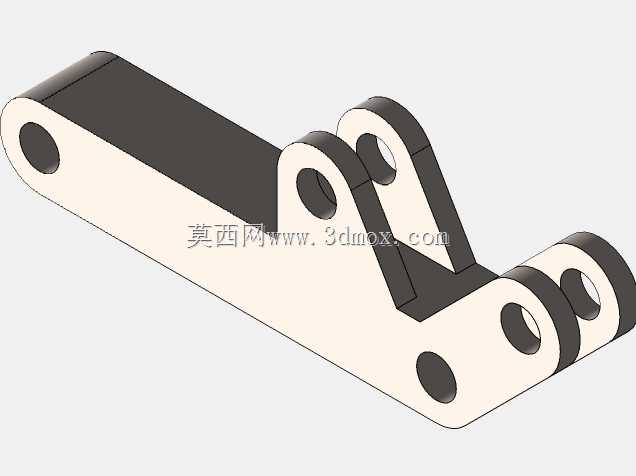

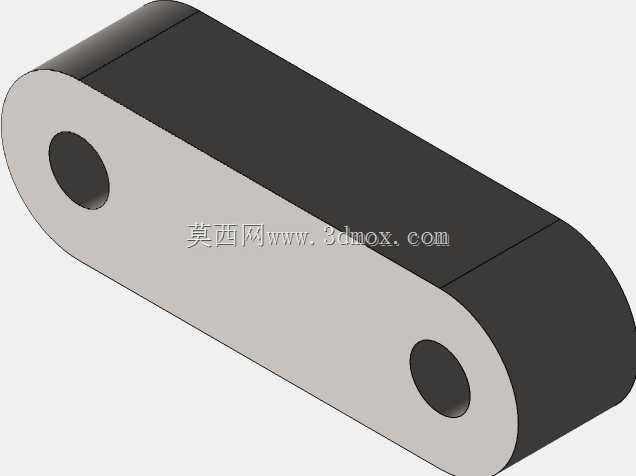

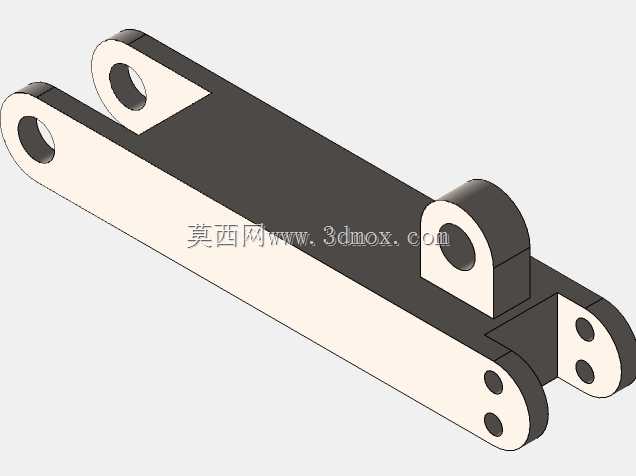

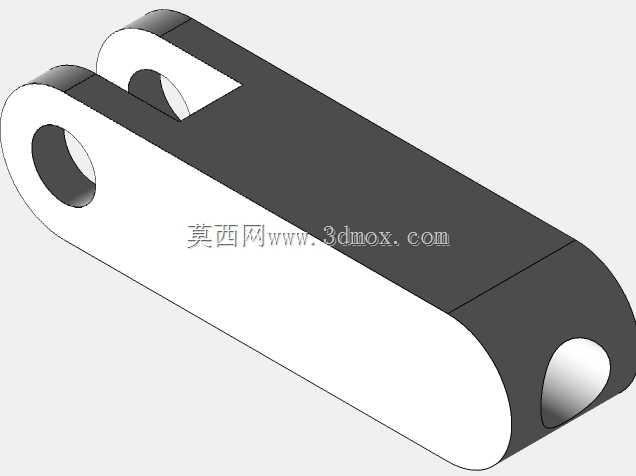

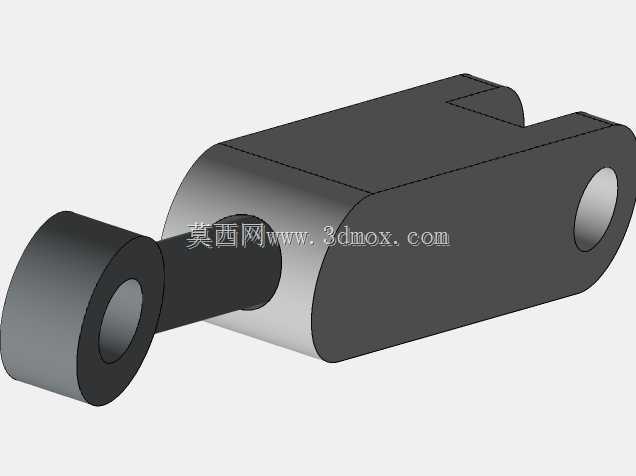

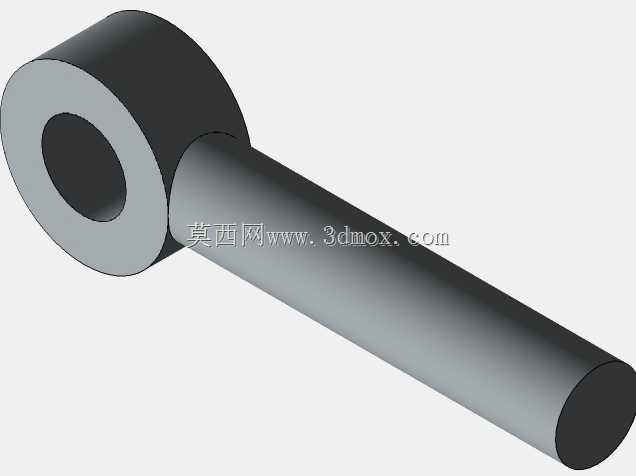

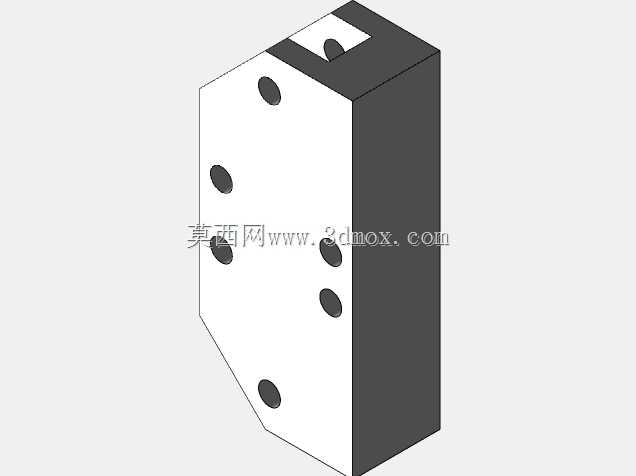

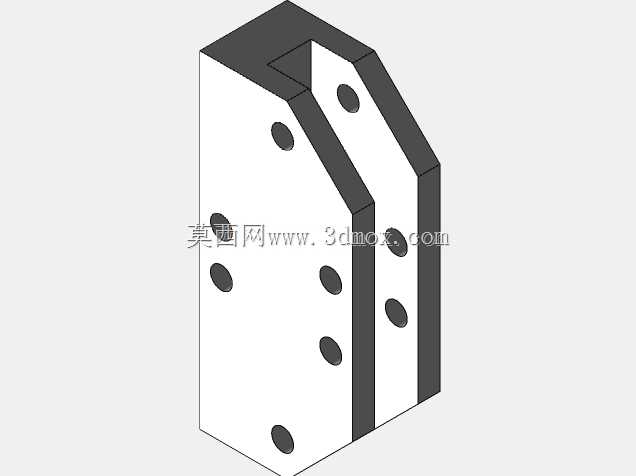

从设计逻辑来看,整套结构没有采用复杂的一体化铸件,全部采用板材铣削加工的零件拼接而成,每个铰接位置都配置了可拆卸的销轴与轴套,日常维护时只需拆开对应销轴就能更换磨损的轴套,无需整体拆解臂体。大臂与小臂的长度比例经过反复调校,在底座固定的前提下,水平作业半径可覆盖以底座中心为圆心、320mm为半径的扇形区域,垂直方向的作业高度范围从安装台面往上50mm到280mm区间,完全能覆盖小型实训台、桌面分拣工位的作业范围。臂体的所有转动副都预留了0.02mm至0.05mm的配合间隙,既保证转动时无卡顿,也不会因为间隙过大出现臂体下垂、定位精度超差的问题。

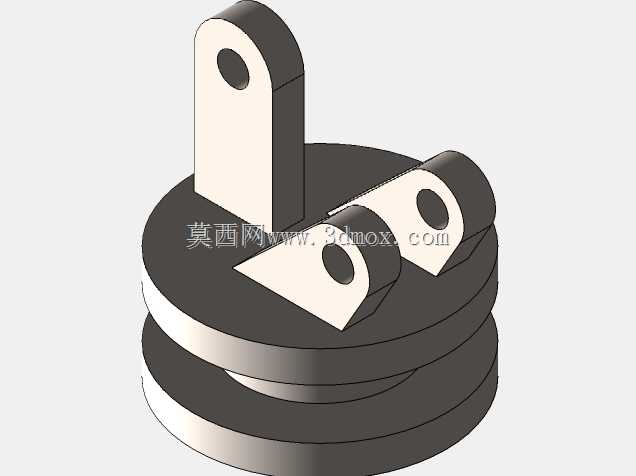

在实际装配练习过程中,需要重点关注各连杆的铰接顺序:首先要将底座回转副与大臂下端连接,确认大臂可绕底座顺畅俯仰后,再连接小臂与大臂的中间铰接点,最后装配夹爪与小臂前端的连接轴,每装完一个转动副都要手动盘动对应构件,检查转动阻力是否均匀,若出现局部卡滞,需及时调整销轴的同轴度,或是修配连杆孔口的毛刺。夹爪的开合联动通过小臂内部的隐藏式连杆传递动力,装配时要保证两侧夹爪的连杆对称度,否则会出现两指开合不同步、夹持工件偏斜的问题。
这类结构在工业现场的轻型作业场景中,通常搭配小型气动回转缸或是舵机作为动力源,安装时只需将动力输出端与底座中心的输入轴对接,即可实现臂体的水平回转,夹爪的开合动力可通过小臂末端的牵引杆外接气缸,整体动力布局简洁,管线可顺着臂体侧面的走线槽布置,不会出现运动过程中管线缠绕的问题。针对实训场景的使用需求,这套结构的所有零件都采用常见的6061铝合金加工,表面做硬质阳极氧化处理,日常实训反复拆装也不会轻易出现螺纹滑牙、表面磕碰损伤的问题,零件的加工公差全部采用常规机械加工精度等级,普通的数控铣床、钻床就能完成全部零件加工,不需要特殊的加工工艺,非常适合作为装配技能考核的实操载体,帮助从业者熟悉多连杆机构的装配公差配合、铰接结构的调试要点,掌握从零件核对、构件装配到间隙调整、动作验证的完整装配流程。
