乘用车多辐条轻量化合金轮毂结构设计

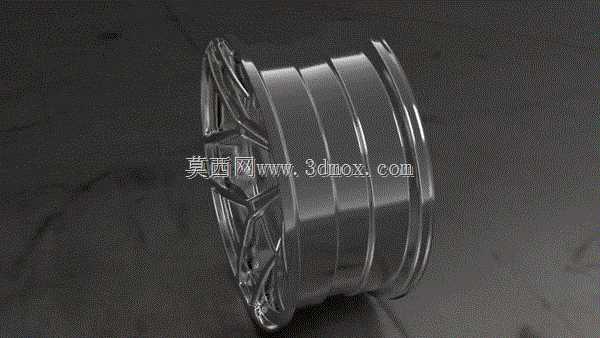

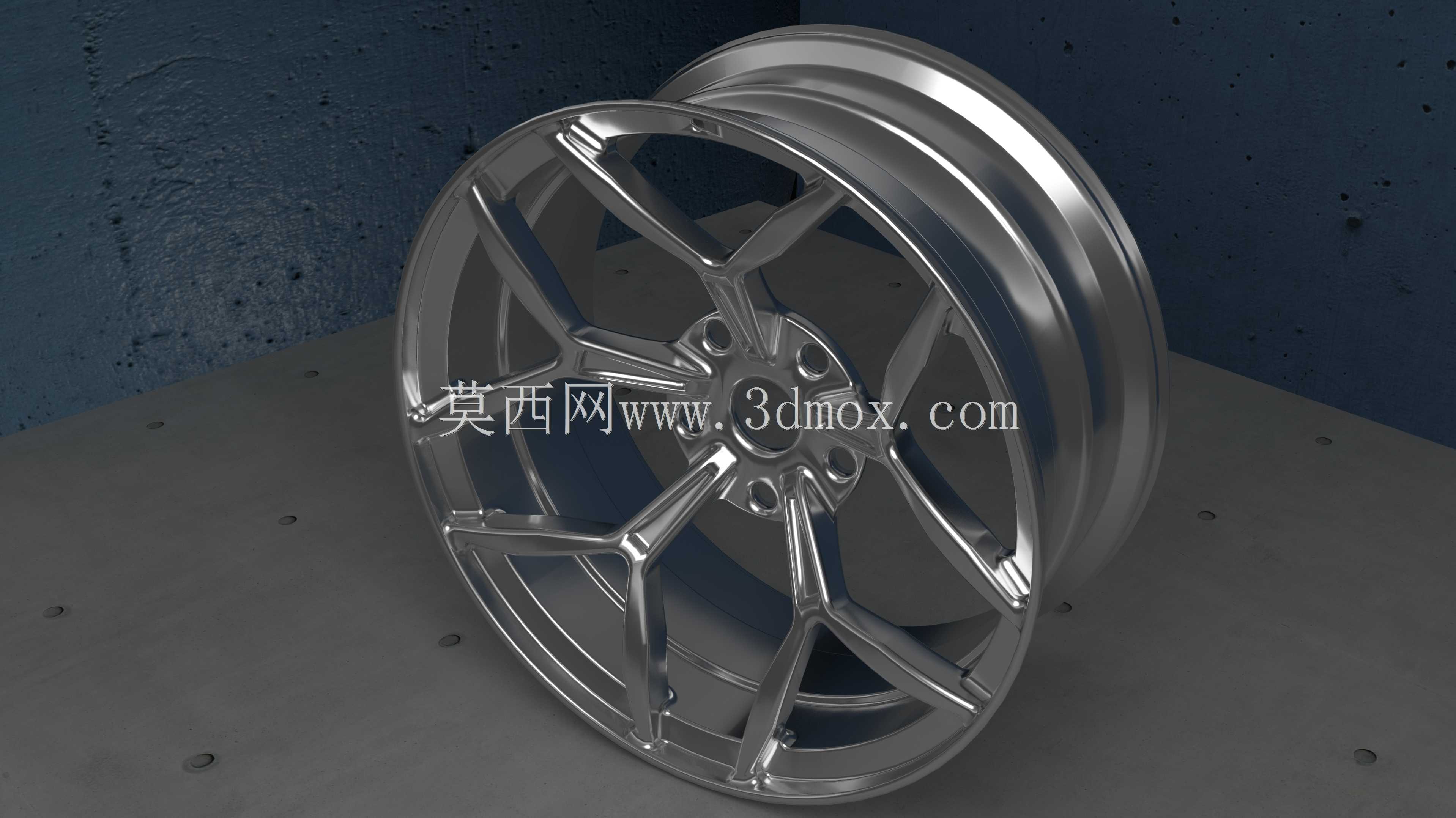

　　日常做整车底盘件匹配的时候，轮毂是连接轮胎与转向节的核心承载构件，这款多辐条合金轮毂的设计，首先要兼顾簧下质量控制与动态载荷下的结构强度，毕竟乘用车行驶过程中，轮毂需要承受垂直载荷、转向侧向力、制动扭矩以及过坎时的冲击载荷，任何结构上的冗余或者强度不足，都会直接影响行驶安全与操控表现。先从安装边界说起，这款轮毂的中心定位孔采用乘用车常用的台阶式定位结构，与轴头的配合公差控制在H7/k6的过渡配合区间，保证安装后同轴度误差不超过0.05mm，避免高速行驶时出现车轮抖动；周边的螺栓孔采用五孔均布设计，孔位分布圆直径适配主流A级、B级家用乘用车的转向节安装尺寸，螺栓孔周边做了局部加厚的凸台结构，分散螺栓预紧力带来的局部应力，避免长期使用后螺栓孔出现塑性变形。轮辋部分的设计严格匹配常规真空胎的安装尺寸，胎圈座的角度、轮缘的高度都符合乘用车轮辋的通用规范，保证轮胎安装后密封可靠，不会在高速行驶或者胎压波动时出现脱圈风险；轮辋的内壁做了均匀的壁厚过渡，从轮缘位置到与辐条连接的位置，壁厚逐步增加，既控制整体重量，又保证轮辋承受轮胎气压张力时的结构刚度，不会在长期胎压作用下出现不可逆的胀形。辐条的设计是这款轮毂的核心亮点，采用五组双辐条的分叉式结构，每组辐条从中心安装盘位置向外延伸到轮辋内侧，辐条的截面采用变厚度的工字形设计，靠近中心盘的位置截面厚度更大，承受扭矩传递的核心载荷，靠近轮辋的位置逐步收窄，在保证辐条抗弯、抗扭强度的前提下，

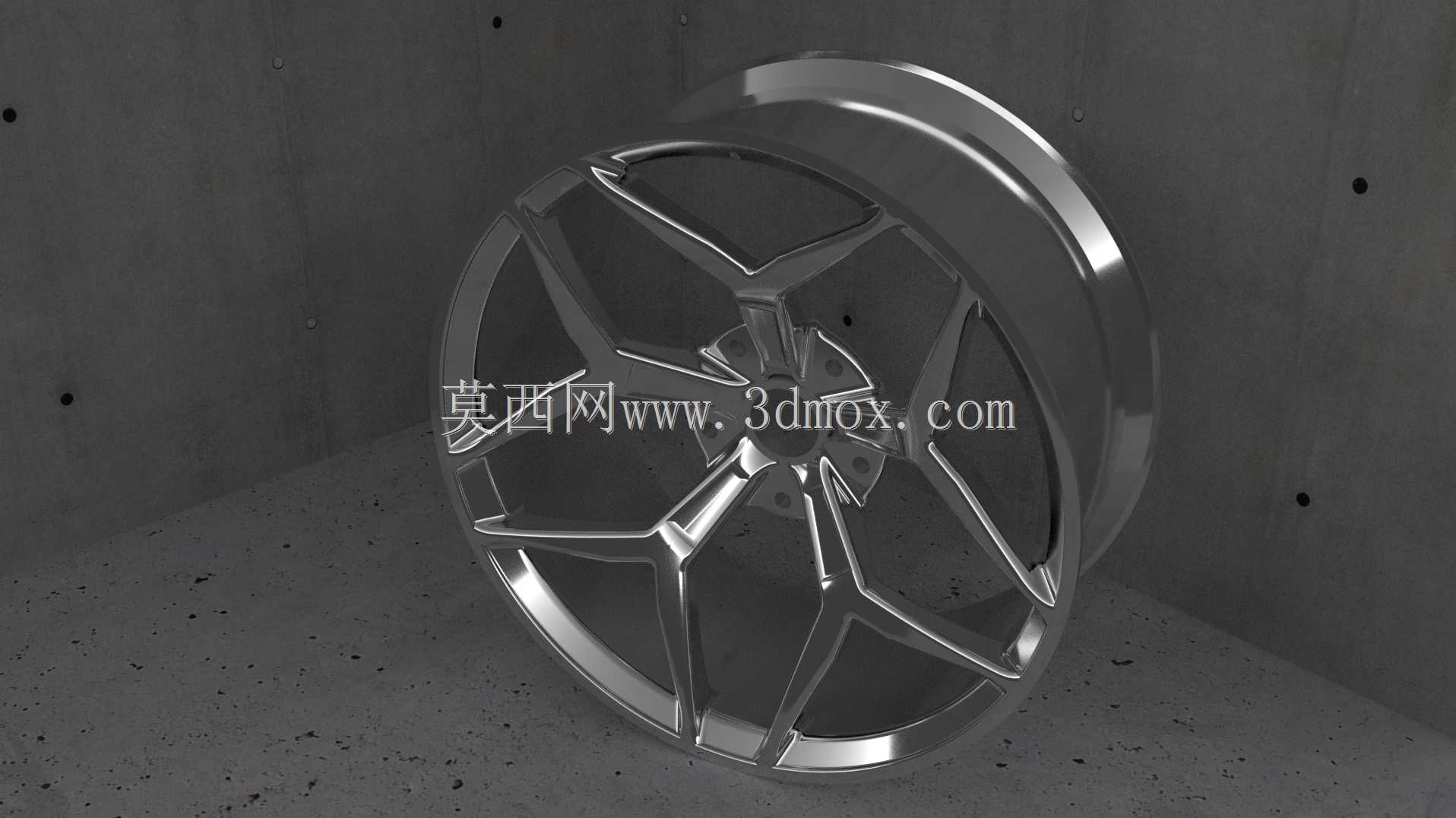

　　尽可能去除非承载区域的材料，实现轻量化目标。做结构仿真的时候，要重点校核几个工况：一是满载过减速带的垂直冲击工况，此时辐条与轮辋连接的位置应力集中系数最高，通过在辐条与轮辋的交接位置做大圆角过渡，避免应力突变；二是紧急制动工况，此时制动盘的制动力通过安装盘传递到辐条，辐条承受周向的剪切力，分叉式的双辐条结构可以将剪切力分散到两根辐条上，降低单根辐条的载荷峰值；三是高速过弯的侧向载荷工况，此时外侧车轮的辐条承受侧向的弯矩，辐条的侧向刚度设计要保证侧向变形量控制在1mm以内，避免过弯时车轮侧倾过大影响操控稳定性。表面处理方面，这款轮毂采用亮面抛光的金属质感设计，不仅是为了外观美观，抛光后的表面致密层可以提升铝合金材料的抗腐蚀能力，

　　日常行驶中抵御路面泥水、融雪剂的侵蚀，延长构件的使用寿命；同时轮辐背面预留了动平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块，都有对应的安装平面，保证车轮动平衡校正的便利性。在实际装车匹配的时候，还要注意轮毂的偏距设计，这款轮毂的偏距值适配主流家用车的悬架几何参数，安装后车轮的轮距变化控制在合理范围内，不会出现轮胎蹭翼子板或者蹭减震器的问题，转向时的最大转角也不会与悬架摆臂、转向拉杆发生运动干涉。很多新手建模的时候容易忽略轮辋上的气门嘴安装孔，这款轮毂在轮辋的对应位置预留了标准尺寸的气门嘴安装孔，孔位做了翻边强化，避免安装气门嘴时出现开裂，同时孔位的位置避开了辐条的遮挡，后续充气、检测胎压的时候操作空间充足。另外，

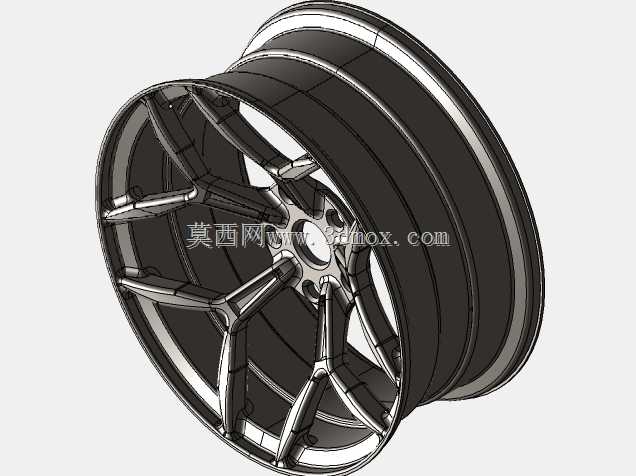

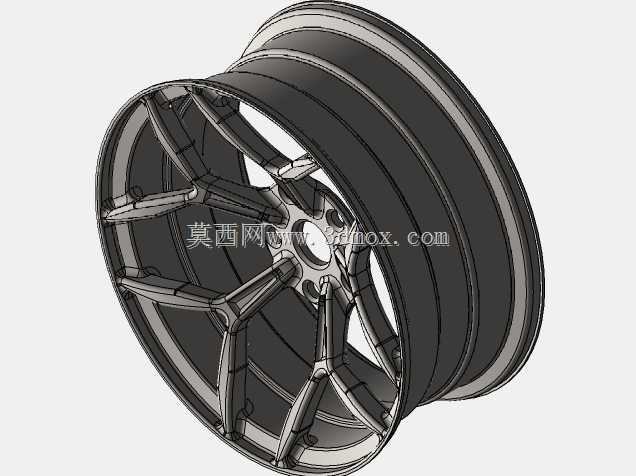

　　轮毂的中心盖安装位置做了环形卡槽结构，适配通用尺寸的轮毂中心盖，安装后卡扣卡入卡槽不会在高速旋转时脱落，同时中心盖的安装平面与轮毂端面齐平，不会出现突出或者凹陷的问题，保证外观的一致性。从散热角度考虑，多辐条之间的镂空空隙可以在车辆行驶时引导气流穿过轮毂，带走制动盘工作时产生的热量，避免制动系统因为高温出现热衰减，这也是镂空辐条设计除了轻量化之外的另一个实用价值，相比封闭式的轮毂盖设计，这种结构的散热效率可以提升30%左右，连续制动时的制动稳定性更有保障。做三维建模的时候，所有的圆角过渡、壁厚变化都要和实际加工工艺匹配，这款铝合金轮毂采用低压铸造工艺生产，建模时要保证拔模斜度均匀，避免出现倒扣结构，壁厚的过渡要平缓，防止铸造时出现缩孔、缩松的缺陷，影响构件的整体强度。
